CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

Bạn đang tìm mua đồng hồ vạn năng. Trang sản phẩm ghi: "CAT III 600V" hoặc "CAT II 1000V". Loại nào an toàn hơn?

Nhiều người nghĩ: số điện áp cao hơn thì an toàn hơn. Vậy CAT II 1000V tốt hơn CAT III 600V. Đây là cách hiểu sai hoàn toàn — và có thể dẫn đến tai nạn chết người.

Ký hiệu CAT (Category) trên thiết bị đo điện không mô tả điện áp tối đa — nó mô tả mức độ bảo vệ chống lại quá áp tức thời (transient overvoltage) — loại năng lượng nguy hiểm nhất và ít được biết đến nhất trong thực tế vận hành điện.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

Quá Áp Tức Thời Là Gì và Tại Sao Nguy Hiểm Hơn Điện Áp Danh Định?

Khi làm việc với điện, bạn biết điện áp danh định: 220V tại ổ cắm, 380V hệ thống 3 pha, 22kV đường dây trung áp. Đây là điện áp ổn định, liên tục.

Nhưng trong thực tế, hệ thống điện liên tục xảy ra các xung điện áp tức thời — cao hơn hàng chục đến hàng trăm lần so với điện áp danh định — kéo dài chỉ vài micro giây đến vài mili giây. Nguồn gây ra:

Sét đánh vào đường dây — xung có thể lên đến hàng chục kilovolt.
Đóng cắt tải lớn (motor lớn, máy biến áp) — xung vài kV.
Ngắn mạch và bảo vệ quá dòng kích hoạt.
Chuyển đổi nguồn dự phòng (ATS, UPS).

Khi que đo đang kẹp vào dây dẫn và xung quá áp xuất hiện, toàn bộ năng lượng của xung đó đi thẳng vào thiết bị đo và qua tay người đang cầm. Nếu thiết bị đo không được thiết kế để chịu xung đó — nó phát nổ ngay lập tức, tạo hồ quang điện và bắn mảnh vỡ.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

CAT I, II, III, IV: Bảng Phân Loại Và Ý Nghĩa Thực Tế

Tiêu chuẩn IEC 61010-1 phân chia môi trường đo điện thành 4 cấp độ (Category), dựa trên mức năng lượng quá áp tức thời có thể xuất hiện tại điểm đo — không phải điện áp danh định:

CAT I

Môi trường đo: Mạch điện tử, thiết bị đã qua lọc
Ví dụ thực tế: Mạch nguồn bên trong TV, thiết bị điện tử, pin, ắc quy
Mức xung quá áp (hệ 600V): 1,500V

CAT II

Môi trường đo: Thiết bị sử dụng điện từ ổ cắm
Ví dụ thực tế: Thiết bị gia dụng, đèn, ổ cắm thông thường, dụng cụ điện cầm tay
Mức xung quá áp (hệ 600V): 2,500V

CAT III

Môi trường đo: Phân phối điện trong tòa nhà
Ví dụ thực tế: Tủ phân phối, aptomat, dây dẫn cố định, đầu ra máy phát
Mức xung quá áp (hệ 600V): 4,000V

CAT IV

Môi trường đo: Nguồn điện đầu vào
Ví dụ thực tế: Đường dây vào tòa nhà, đồng hồ điện EVN, đầu vào máy biến áp phân phối
Mức xung quá áp (hệ 600V): 8,000V

Điểm quan trọng cần nhớ: cấp CAT cao hơn = chịu được xung cao hơn = an toàn hơn. Không liên quan gì đến điện áp danh định.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

Hiểu Đúng: CAT III 600V vs CAT II 1000V — Cái Nào Nguy Hiểm Hơn?

Một đồng hồ CAT II 1000V: được thiết kế để chịu xung quá áp tối đa 2,500V. Phù hợp với ổ cắm gia dụng và thiết bị đầu cuối.

Một đồng hồ CAT III 600V: được thiết kế để chịu xung quá áp tối đa 4,000V. Phù hợp với tủ điện phân phối và hệ thống cố định trong tòa nhà.

Kết luận: nếu bạn dùng đồng hồ CAT II 1000V để đo trong tủ điện phân phối (môi trường CAT III) — khi xung quá áp 3,500V xuất hiện, thiết bị nổ tung. Dù điện áp danh định của mạch chỉ có 380V.

Ngược lại: CAT III 600V an toàn hơn CAT II 1000V trong môi trường tủ điện — mặc dù có số điện áp thấp hơn.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

Quy Tắc Chọn CAT Đúng Cho Từng Môi Trường Làm Việc

Thợ điện dân dụng, sửa chữa nhà ở: Môi trường làm việc chủ yếu là ổ cắm, công tắc, thiết bị gia dụng → tối thiểu CAT II 300V. Khuyến nghị CAT II 600V để có thêm biên độ an toàn.

Kỹ thuật viên điện công nghiệp, tòa nhà: Môi trường làm việc là tủ điện, aptomat, đấu nối cố định → bắt buộc tối thiểu CAT III 600V. Không được dùng CAT II dù điện áp danh định chỉ 220V.

Kỹ sư điện làm việc tại đầu vào tòa nhà, trạm biến áp: Môi trường làm việc là đầu vào từ lưới, máy biến áp phân phối → CAT IV 600V hoặc CAT III 1000V — tùy điện áp hệ thống.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

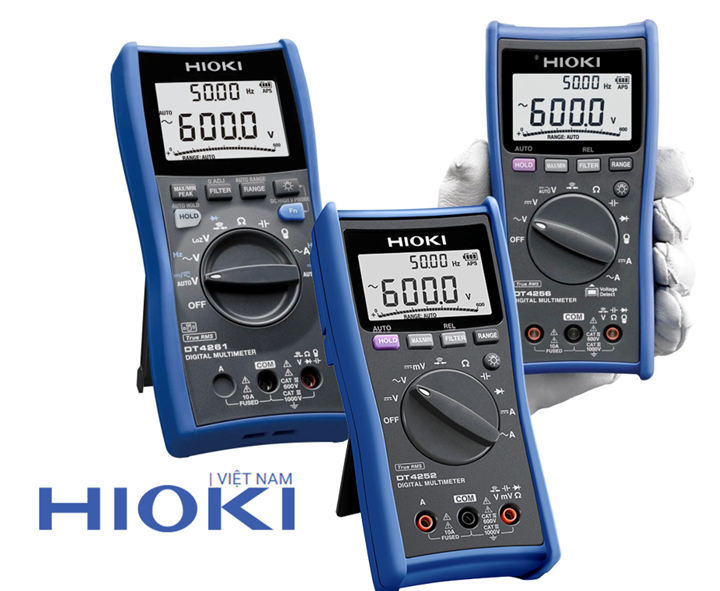

Giải Pháp Hioki: Thiết Bị Đo Với CAT Rating Xác Thực

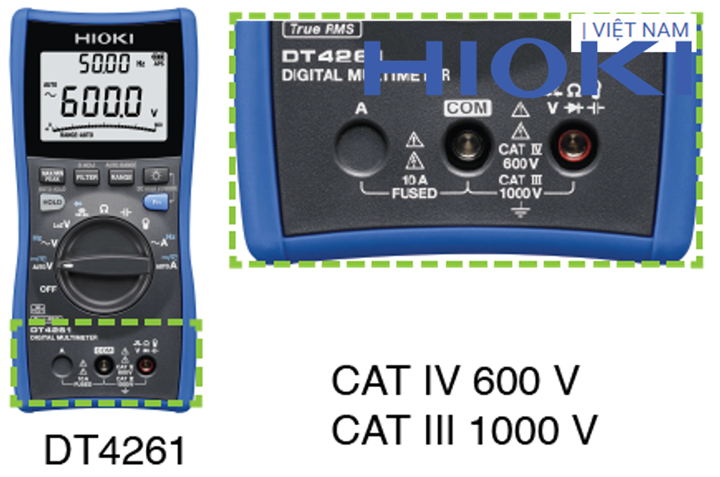

Hioki DT4261 (Đồng hồ vạn năng CAT IV 600V / CAT III 1000V): Model cao cấp cho kỹ sư điện công nghiệp, được chứng nhận CAT IV. Chịu được xung 8,000V. Tích hợp đầy đủ tính năng True RMS, đo tần số, đo điện dung.
Hioki DT4256 (CAT III 600V, True RMS): Model phổ thông cho kỹ thuật viên tòa nhà và công nghiệp nhẹ. Chịu xung 4,000V, thiết kế chống rơi 1m.
Hioki DT4252 (CAT III 600V): Model nhỏ gọn, phù hợp mang theo hàng ngày trên công trường. Đủ tính năng cho công việc bảo trì thông thường.

CAT II, CAT III, CAT IV Trên Thiết Bị Đo Điện Nghĩa Là Gì?

Mua Hàng Tại Hioki Việt Nam

CAT rating không phải thông số marketing — nó là thông số an toàn bắt buộc phải đúng với môi trường làm việc của bạn. Chọn sai không chỉ làm hỏng thiết bị — nó có thể kết thúc sự nghiệp hoặc tính mạng của người đang cầm que đo.

Hioki Việt Nam cung cấp thiết bị đo an toàn điện và đồng hồ vạn năng chính hãng Nhật Bản với CAT rating được chứng nhận đầy đủ. Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn model phù hợp với môi trường làm việc cụ thể của bạn.
