Trong các ngành công nghiệp nặng như luyện cán thép, sản xuất xi măng hay khai thác khoáng sản, hệ thống điện động lực đóng vai trò trung tâm trong dây chuyền sản xuất. Đặc thù của môi trường này là sự hiện diện của các phụ tải công suất rất lớn, từ các lò hồ quang điện (EAF) đến các động cơ cán thép một chiều. Dòng điện làm việc tại các thanh cái (busbar) thường xuyên duy trì ở mức hàng nghìn Ampe (kA), đi kèm với nhiệt độ môi trường cao và bụi bẩn công nghiệp dày đặc.

Việc giám sát chính xác dòng điện tại các điểm nút quan trọng này là yêu cầu bắt buộc để đánh giá hiệu suất lò nung, phát hiện sớm tình trạng quá tải động cơ và bảo vệ hệ thống phân phối. Tuy nhiên, các phương pháp đo lường thông thường thường gặp hạn chế lớn về mặt vật lý do kích thước thanh dẫn quá khổ và rủi ro an toàn điện khi thao tác trong không gian chật hẹp.

Để giải quyết vấn đề này, Hioki cung cấp các dòng cảm biến dòng điện chuyên dụng (Current Sensors) với thiết kế linh hoạt và dải đo rộng. Đặc điểm kỹ thuật nổi bật của các thiết bị này là độ ổn định cao theo thời gian. Với đầu đo dòng điện tại thời điểm lắp đặt, sau đó thiết bị sẽ duy trì độ chính xác và truyền dẫn tín hiệu liên tục về bộ ghi hoặc hệ thống điều khiển mà không cần hiệu chỉnh thường xuyên, giúp giảm thiểu thời gian dừng máy không cần thiết.

Đo dòng điện tải lớn: Bài toán an toàn tại nhà máy thép

I. CÁC TRỞ NGẠI KỸ THUẬT KHI ĐO DÒNG ĐIỆN ĐẠI LƯỢNG LỚN

Môi trường làm việc tại nhà máy thép hoặc trạm nghiền xi măng đặt ra những thách thức vật lý cụ thể mà các thiết bị đo dân dụng hoặc thương mại nhẹ không thể đáp ứng. Kỹ sư bảo trì cần nhận diện rõ các yếu tố này để lựa chọn thiết bị phù hợp:

Kích thước thanh cái dẫn điện quá khổ: Tại các tủ phân phối tổng hoặc đầu cực máy biến áp lò, dòng điện định mức thường từ 2000A đến 5000A. Để chịu được dòng điện này, hệ thống sử dụng các thanh cái đồng đôi hoặc ba, có kích thước mặt cắt rất lớn (ví dụ 100mm x 10mm mỗi thanh). Các kìm kẹp dòng dạng hàm cứng thông thường có đường kính kẹp nhỏ, không thể bao trọn thanh dẫn, dẫn đến việc không thể thực hiện phép đo.
Mật độ bố trí dày đặc và không gian hẹp: Trong các tủ điện MSB hoặc MCC, khoảng cách giữa các pha và khoảng cách từ thanh cái đến vỏ tủ rất hạn chế. Việc cố gắng đưa một thiết bị đo kích thước lớn vào các khe hẹp này tiềm ẩn nguy cơ cao gây chạm chập pha-pha hoặc pha-đất, dẫn đến phóng điện hồ quang gây nguy hiểm cho người vận hành.
Nhiệt độ môi trường vận hành cao: Khu vực xung quanh lò nung, nồi hơi hoặc động cơ cán thường có nhiệt độ môi trường vượt quá 50°C. Các cảm biến sử dụng vật liệu từ tính phổ thông dễ bị thay đổi đặc tính khi nhiệt độ tăng (hiện tượng trôi nhiệt), làm sai lệch kết quả đo, khiến dữ liệu thu được không còn tin cậy.
Ảnh hưởng của từ trường nhiễu: Với dòng điện hàng nghìn Ampe, từ trường sinh ra xung quanh dây dẫn là rất lớn. Nếu cảm biến không có khả năng chống nhiễu tốt, việc đo dòng điện tại pha A sẽ bị ảnh hưởng bởi từ trường của pha B và pha C nằm ngay cạnh đó, gây ra sai số vị trí đáng kể.

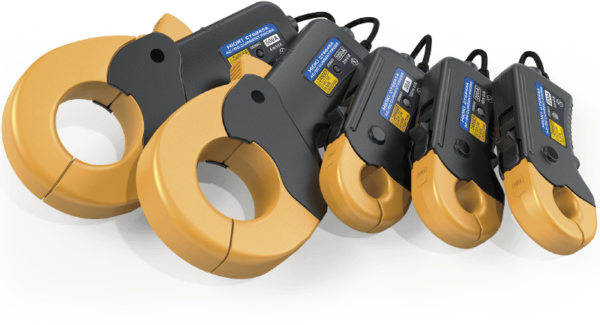

Đo dòng điện tải lớn: Bài toán an toàn tại nhà máy thép

II. GIẢI QUYẾT VẤN ĐỀ BÃO HÒA TỪ VỚI CẢM BIẾN LINH HOẠT ROGOWSKI

Đối với việc đo dòng điện xoay chiều (AC) có cường độ lớn, vấn đề kỹ thuật lớn nhất của các biến dòng lõi sắt từ là hiện tượng bão hòa từ. Mỗi lõi từ có một giới hạn từ thông nhất định. Khi dòng điện vượt quá giới hạn này hoặc có thành phần một chiều (DC component) xuất hiện, lõi từ bị bão hòa, khiến tín hiệu đầu ra không còn tuyến tính với dòng điện đầu vào. Kết quả là dạng sóng bị cắt ngọn và giá trị đo được thấp hơn thực tế, dẫn đến các đánh giá sai lầm về tải của hệ thống.

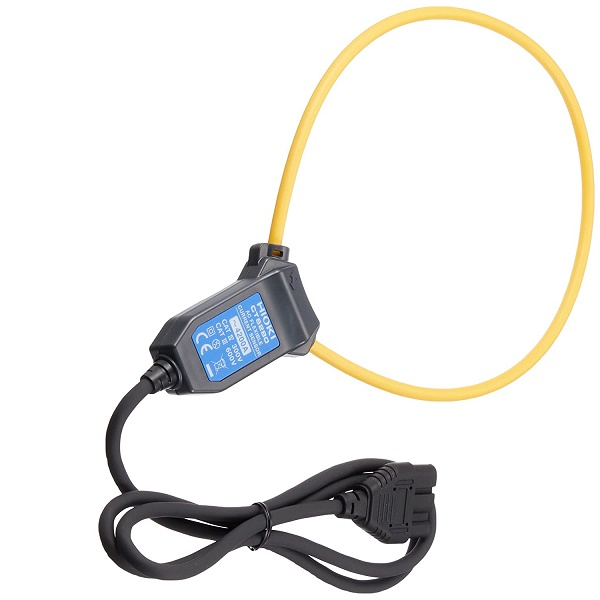

Để khắc phục triệt để vấn đề này, Hioki phát triển dòng cảm biến AC linh hoạt (Flexible Current Sensor) sử dụng nguyên lý cuộn dây Rogowski. Cấu tạo của loại cảm biến này không sử dụng lõi từ tính bằng kim loại mà là lõi không khí. Do không có vật liệu từ tính để bị bão hòa, cảm biến Rogowski có khả năng đo dòng điện cực lớn (lên tới 5000A hoặc 10000A) mà vẫn giữ được độ tuyến tính tuyệt đối. Tín hiệu đầu ra luôn tỷ lệ chính xác với sự biến thiên của dòng điện tải, ngay cả trong các trường hợp xảy ra sự cố ngắn mạch với dòng điện tăng đột biến.

Nhờ đặc tính mềm dẻo, cảm biến này có thể uốn cong và luồn lách qua các thanh cái phức tạp trong tủ điện chật hẹp một cách dễ dàng. Phần dây cảm biến có đường kính tiết diện nhỏ, cho phép lắp đặt vào những khe hở mà kìm kẹp cứng không thể tiếp cận. Đây là giải pháp tiêu chuẩn hiện nay cho việc bảo trì và kiểm toán năng lượng tại các nhà máy công nghiệp nặng, đảm bảo khả năng đo lường liên tục mà không làm gián đoạn sản xuất.

III. GIẢI PHÁP ĐO DÒNG ĐIỆN MỘT CHIỀU (DC) CHO HỆ THỐNG ĐỘNG CƠ CÁN

Trong dây chuyền cán thép, các động cơ DC công suất lớn vẫn được sử dụng rộng rãi nhờ khả năng điều chỉnh mô-men xoắn chính xác. Việc giám sát dòng điện DC (cả phần ứng và phần kích từ) là yếu tố then chốt để điều khiển tốc độ cán và lực cán. Cảm biến Rogowski chỉ đo được dòng AC, do đó cần một giải pháp chuyên dụng khác:

Công nghệ Zero-Flux (Từ thông bằng không): Để đo dòng DC chính xác cao và ổn định trong môi trường nhiệt độ cao, cần sử dụng các cảm biến công nghệ Zero-Flux. Công nghệ này sử dụng cuộn dây phản hồi để triệt tiêu từ trường trong lõi, giúp cảm biến không bị bão hòa và loại bỏ sai số do trôi nhiệt điểm 0 (Zero Drift).
Dải đo rộng và băng thông cao: Dòng điện trong động cơ cán thay đổi rất nhanh theo tải trọng của phôi thép. Cảm biến cần có khả năng đáp ứng tốc độ cao (băng thông rộng) để ghi lại chính xác các đỉnh dòng điện (Peak Current) khi phôi thép đi qua trục cán. Các cảm biến thông thường có độ trễ lớn sẽ không thể hiện được các dao động tức thời này.
Thiết kế chịu nhiệt độ cao: Đối với các vị trí lắp đặt gần động cơ hoặc trong phòng điều khiển máy cán, cảm biến cần có dải nhiệt độ hoạt động mở rộng (-40°C đến +85°C) để đảm bảo độ chính xác không bị suy giảm theo thời gian vận hành liên tục.
Khả năng chịu quá tải: Cảm biến phải chịu được các dòng quá tải ngắn hạn mà không bị hỏng hóc hoặc từ hóa dư, đảm bảo phép đo vẫn chính xác ngay sau khi sự cố quá tải đi qua.

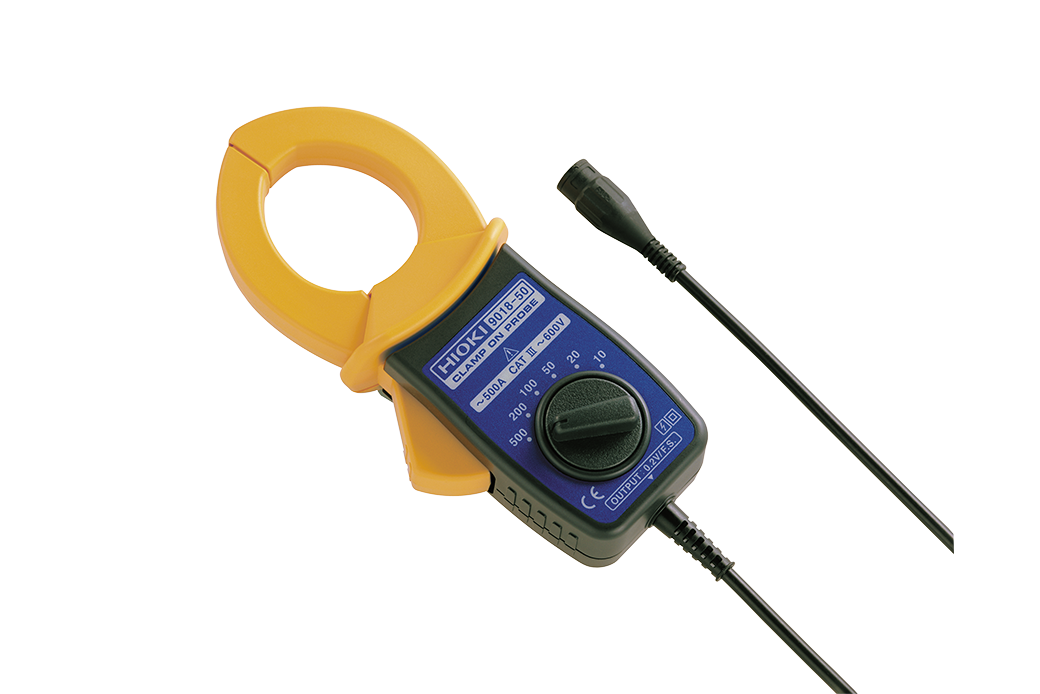

Đo dòng điện tải lớn: Bài toán an toàn tại nhà máy thép

IV. QUY TRÌNH LẮP ĐẶT VÀ VẬN HÀNH ĐẢM BẢO AN TOÀN

Việc thao tác với các hệ thống điện công suất lớn luôn tiềm ẩn rủi ro cao. Để đảm bảo an toàn cho con người và độ chính xác của phép đo, kỹ thuật viên cần tuân thủ quy trình lắp đặt nghiêm ngặt. Đối với các cảm biến linh hoạt, việc cố định vị trí là yếu tố quan trọng nhất. Do cấu tạo dây mềm, nếu không được cố định, vòng dây có thể bị xê dịch dưới tác động của lực điện từ khi có dòng điện lớn chạy qua. Khi lắp đặt cảm biến Rogowski, cần đảm bảo dây dẫn hoặc thanh cái nằm ở vị trí trung tâm của vòng dây để giảm thiểu sai số vị trí, mặc dù các cảm biến hiện đại đã được tối ưu hóa để giảm ảnh hưởng này.

Cần chú ý đến hướng mũi tên chỉ chiều dòng điện trên đầu đo. Trong hệ thống đo lường công suất, việc lắp ngược chiều cảm biến dòng sẽ dẫn đến giá trị công suất bị âm hoặc tính toán sai hệ số công suất, gây khó khăn cho việc phân tích dữ liệu sau này. Đối với các cảm biến kẹp cứng đo DC, cần kiểm tra kỹ bề mặt tiếp xúc của hàm kẹp. Bụi bẩn công nghiệp hoặc rỉ sét bám trên bề mặt tiếp xúc sẽ tạo ra khe hở không khí, làm thay đổi từ trở của mạch từ và gây sai số lớn cho kết quả đo. Việc vệ sinh định kỳ bề mặt tiếp xúc và kiểm tra cơ cấu khóa kẹp là bắt buộc trước mỗi lần đo đạc.

V. TÍNH TƯƠNG THÍCH VỚI CÁC THIẾT BỊ GHI VÀ PHÂN TÍCH

Cảm biến dòng điện chỉ là thiết bị chuyển đổi tín hiệu, nó cần kết nối với thiết bị hiển thị và lưu trữ để tạo thành hệ thống đo lường hoàn chỉnh. Khả năng tương thích là yếu tố cần xem xét kỹ lưỡng khi mua sắm để tránh lãng phí ngân sách:

Chuẩn kết nối thông minh: Các cảm biến Hioki thường sử dụng các chuẩn kết nối chuyên biệt để tự động nhận diện loại cảm biến và cấp nguồn trực tiếp từ máy đo. Điều này giúp loại bỏ thao tác cài đặt thủ công, giảm thiểu sai sót do con người thiết lập sai tỷ số biến dòng.
Tỷ số biến đổi tín hiệu: Cần xác định rõ tỷ số đầu ra của cảm biến (ví dụ: 1mV/A hoặc 100mV/A). Thông số này phải được thiết lập đồng bộ trên thiết bị ghi (Data Logger) hoặc máy hiện sóng (Oscilloscope) để hiển thị đúng giá trị thực tế của dòng tải.
Nguồn nuôi cho cảm biến: Các cảm biến đo dòng DC hoặc cảm biến Rogowski đều cần nguồn điện để hoạt động mạch xử lý tích hợp bên trong. Nếu sử dụng với máy phân tích công suất Hioki, nguồn sẽ được cấp qua giắc cắm. Nếu sử dụng với thiết bị của hãng khác, cần trang bị thêm bộ cấp nguồn ngoài (Sensor Unit) để đảm bảo hoạt động.

Đo dòng điện tải lớn: Bài toán an toàn tại nhà máy thép

VI. MUA SẮM VÀ TƯ VẤN KỸ THUẬT TẠI HIOKIVIETNAM

Trong lĩnh vực công nghiệp nặng, độ tin cậy của thiết bị đo lường ảnh hưởng trực tiếp đến năng lực bảo trì và độ an toàn của nhà máy. Hioki Vietnam tự hào cung cấp các giải pháp đo lường dòng điện chuyên sâu, được thiết kế để chịu đựng các điều kiện khắc nghiệt nhất. Khi lựa chọn chúng tôi, khách hàng sẽ nhận được:

Tư vấn khảo sát thực tế: Đội ngũ kỹ thuật sẽ hỗ trợ khảo sát kích thước thanh cái, dòng điện tải thực tế và không gian lắp đặt để tư vấn loại cảm biến (kẹp cứng hay dây mềm Rogowski) tối ưu nhất, đảm bảo tính khả thi khi triển khai.
Chứng nhận chất lượng (CO/CQ): Cung cấp đầy đủ giấy tờ chứng nhận xuất xứ và chất lượng từ hãng sản xuất Nhật Bản, đảm bảo tính pháp lý cho các dự án mua sắm và kiểm toán năng lượng.
Dịch vụ hiệu chuẩn chuyên nghiệp: Hỗ trợ dịch vụ hiệu chuẩn định kỳ cho cảm biến theo tiêu chuẩn quốc tế, đảm bảo dữ liệu đo đạc luôn chính xác trong suốt vòng đời thiết bị.
Kho hàng sẵn có: Đáp ứng nhanh chóng nhu cầu thay thế hoặc trang bị mới với kho hàng đa dạng các dải đo từ vài trăm Ampe đến hàng chục nghìn Ampe.

Để tối ưu hóa quy trình bảo trì hệ thống điện động lực, quý khách hàng vui lòng liên hệ ngay với chúng tôi tại website chính thức của Hioki Vietnam. Chúng tôi cam kết mang đến những giải pháp đo lường bền bỉ và chính xác nhất cho doanh nghiệp của bạn.
