Dòng điện vô hình: Làm sao để biết khi không thể nhìn thấy?

Trong guồng quay không ngừng nghỉ của nền công nghiệp hiện đại, dòng điện ba pha đóng vai trò như hệ thống mạch máu khổng lồ, nuôi dưỡng và vận hành những cỗ máy hạng nặng. Khác với dòng điện sinh hoạt đơn giản, nguồn năng lượng này mang trong mình sức mạnh to lớn để làm quay các tuabin, băng chuyền và động cơ công suất lớn. Tuy nhiên, sức mạnh đó chỉ thực sự hữu ích khi nó tuân thủ một trật tự vận hành nghiêm ngặt và vô hình mà mắt thường không thể nhìn thấy.

Sự nguy hiểm của hệ thống điện ba pha không chỉ nằm ở điện áp cao, mà còn nằm ở chính thứ tự sắp xếp của các dây dẫn. Chỉ cần một sự hoán đổi vị trí nhỏ giữa các dây pha, toàn bộ hệ thống cơ khí khổng lồ có thể chuyển động sai hướng, biến những cỗ máy sản xuất trở thành những "kẻ phá hoại" chỉ trong tích tắc. Đây là một rủi ro hiện hữu trong mọi công trình, từ tòa nhà cao tầng đến nhà máy sản xuất, nơi mà việc đấu nối sai lầm có thể trả giá bằng những thiệt hại tài sản khổng lồ.

Để kiểm soát được "con thú hoang" mang tên dòng điện ba pha này, người kỹ sư không thể chỉ dựa vào kinh nghiệm hay màu sắc dây dẫn vốn dễ gây nhầm lẫn. Họ cần một công cụ chuyên biệt để giải mã quy luật quay của từ trường, một thiết bị có khả năng nhìn thấu chiều vận hành của năng lượng trước khi đóng cầu dao. Đó chính là lý do sự hiện diện của đồng hồ chỉ thị pha trở nên tối quan trọng, đóng vai trò như một người điều phối giao thông, đảm bảo mọi dòng chảy năng lượng đều đi đúng hướng đã định.

Dòng điện vô hình: Làm sao để biết khi không thể nhìn thấy?

I. BÍ ẨN CỦA TỪ TRƯỜNG VÀ KHÁI NIỆM "THỨ TỰ"

Để hiểu được tại sao việc xác định chiều quay lại quan trọng đến vậy, chúng ta cần thâm nhập vào nguyên lý cốt lõi của động cơ điện ba pha. Không giống như việc cắm một chiếc quạt bàn vào ổ điện gia đình, nơi bạn cắm chiều nào quạt cũng quay đúng, động cơ ba pha hoạt động dựa trên nguyên lý từ trường quay.Ba dòng điện lệch pha nhau tạo ra một lực từ trường tổng hợp, quét qua các cuộn dây stato theo một vòng tròn, kéo rô-to quay theo.

Thứ tự của ba pha R, S, T (hoặc L1, L2, L3) chính là yếu tố quyết định chiều quay của từ trường này là thuận chiều kim đồng hồ hay ngược chiều kim đồng hồ. Đây là một quy luật vật lý bất di bất dịch nhưng lại hoàn toàn vô hình. Chúng ta không thể nhìn vào dây đồng để biết dòng điện đang "chạy" theo thứ tự nào.

Sự thách thức nằm ở chỗ:

Điện áp tại ba dây có thể hoàn toàn giống nhau (ví dụ đều là 380V).
Tần số tại ba dây đều như nhau.
Nhưng chỉ cần dây số 1 bị đấu nhầm vào vị trí dây số 2, chiều quay của từ trường sẽ đảo ngược ngay lập tức.

II. CƠN ÁC MỘNG MANG TÊN "CHUYỂN ĐỘNG NGƯỢC"

Trong kỹ thuật, khái niệm "Ngược pha" (Reverse Phase) là tiền đề của những thảm họa kỹ thuật tốn kém. Khi một hệ thống được thiết kế để vận hành theo một chiều nhất định, việc cưỡng ép nó hoạt động theo chiều ngược lại không chỉ đơn giản là "quay lùi" mà là sự phá hủy cấu trúc.

Hãy tưởng tượng những kịch bản thực tế khi thứ tự pha bị đấu sai:

Hệ thống bơm thủy lực và máy nén khí: Các thiết bị này thường sử dụng bơm trục vít hoặc bơm bánh răng. Nếu quay ngược, thay vì nén áp suất, chúng sẽ hút chân không hoặc ép dầu ngược trở lại, làm vỡ phớt, gãy trục và phá hủy buồng nén chỉ trong vài giây khởi động.
Hệ thống băng chuyền sản xuất: Trong một dây chuyền lắp ráp tự động, hàng hóa cần di chuyển từ điểm A đến điểm B. Nếu động cơ quay ngược, hàng hóa sẽ bị dồn ứ, va đập vào nhau hoặc bị cuốn vào các khe hẹp gây kẹt cứng và hỏng hóc dây chuyền.
Hệ thống quạt thông gió công nghiệp: Một số loại cánh quạt được thiết kế khí động học chỉ để đẩy gió theo một chiều. Khi quay ngược, hiệu suất giảm sút nghiêm trọng, gây quá nhiệt động cơ và không đảm bảo được lưu lượng gió làm mát, dẫn đến cháy nổ thiết bị khác.
Thang máy và thiết bị nâng hạ: Dù có hệ thống phanh hãm, nhưng việc mô tơ tời quay ngược chiều mong muốn có thể gây ra những xung động lực học nguy hiểm, ảnh hưởng đến an toàn của cabin và đối trọng.

Dòng điện vô hình: Làm sao để biết khi không thể nhìn thấy?

III. SỰ BẤT LỰC CỦA CÁC CÔNG CỤ ĐO ĐIỆN ÁP THÔNG THƯỜNG

Một sai lầm phổ biến của những người mới vào nghề là tin tưởng tuyệt đối vào đồng hồ vạn năng (VOM) hoặc ampe kìm thông thường. Các thiết bị này rất xuất sắc trong việc cho bạn biết điện áp là bao nhiêu, dòng điện lớn thế nào, nhưng chúng hoàn toàn "mù" trước thông tin về thứ tự pha.

Khi bạn dùng VOM đo giữa pha 1 và pha 2, bạn nhận được kết quả 380V. Đo giữa pha 2 và pha 3, kết quả vẫn là 380V. Mọi chỉ số đều báo hiệu hệ thống "bình thường" và "khỏe mạnh". Chính sự bình thường giả tạo này là cái bẫy nguy hiểm nhất. Người thợ tự tin đóng điện vì thấy đủ áp, để rồi ngỡ ngàng khi nghe tiếng động cơ gầm rú bất thường hoặc tiếng kim loại va đập gãy vỡ.

Bên cạnh đó, việc dựa vào màu sắc dây (Đỏ - Vàng - Xanh hoặc Nâu - Đen - Xám) cũng không còn là phương án an toàn tuyệt đối. Trong các nhà máy cũ, dây điện có thể bị phai màu do nhiệt độ và thời gian, hoặc tệ hơn, người thợ trước đó đã đấu nối không theo quy chuẩn màu sắc quốc tế. Lúc này, màu sắc chỉ là lớp vỏ bọc đánh lừa thị giác

IV. CÔNG NGHỆ CẢM ỨNG TĨNH ĐIỆN: GIẢI PHÁP NHÌN XUYÊN VỎ BỌC

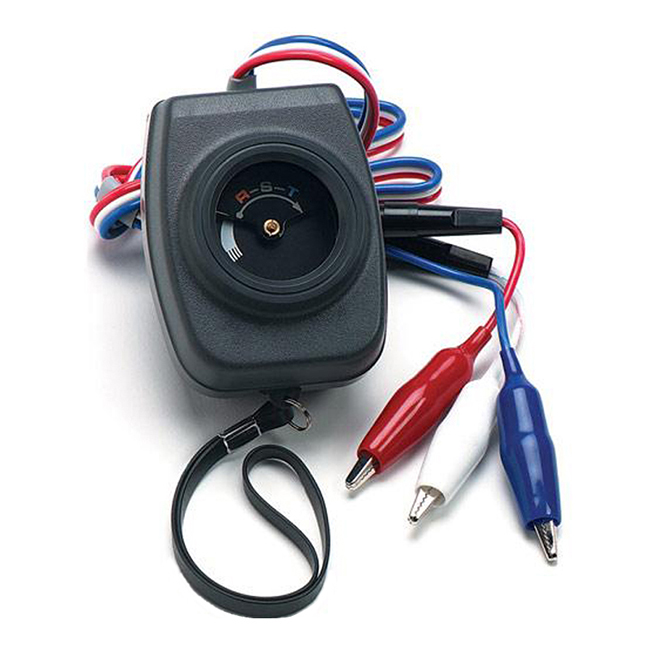

Để giải quyết bài toán hóc búa này mà vẫn đảm bảo an toàn tối đa cho người vận hành, công nghệ đo lường hiện đại đã phát triển phương pháp phát hiện pha không tiếp xúc kim loại (Non-metallic contact). Đây là bước nhảy vọt so với các loại đồng hồ chỉ thị pha thế hệ cũ – loại mà người dùng phải kẹp kẹp cá sấu kim loại trực tiếp vào phần đồng trần của dây dẫn.

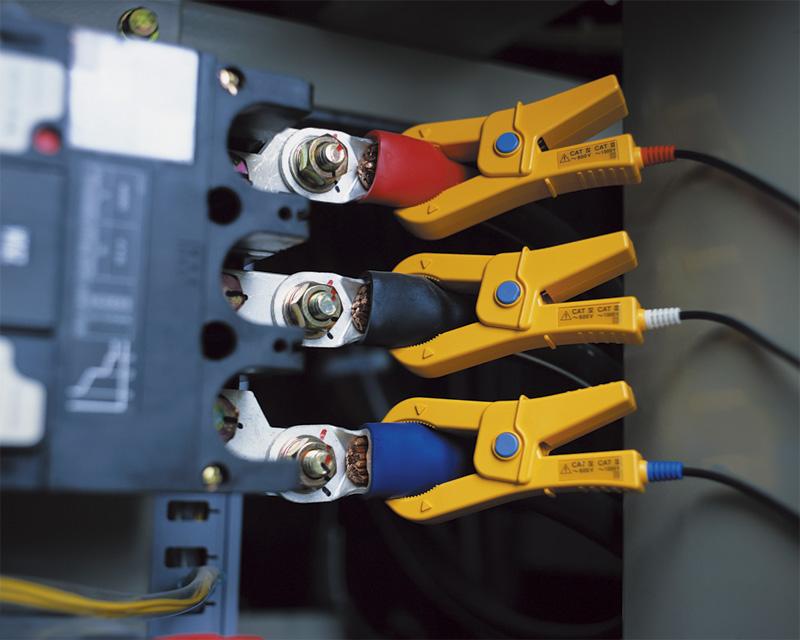

Nguyên lý hoạt động của dòng thiết bị mới này dựa trên hiện tượng cảm ứng tĩnh điện (Electrostatic Induction). Khi kẹp đầu dò lên lớp vỏ cách điện của dây pha, các cảm biến độ nhạy cao sẽ thu nhận dạng sóng điện áp bên trong. Bằng cách so sánh thời điểm xuất hiện đỉnh sóng của ba dây, vi xử lý sẽ tính toán chính xác thứ tự pha là thuận hay nghịch.

Ưu điểm vượt trội của phương pháp "kẹp vỏ" này bao gồm:

An toàn tuyệt đối: Loại bỏ hoàn toàn nguy cơ ngắn mạch (chập điện) giữa các pha do vô tình chạm đầu kẹp kim loại vào nhau – một tai nạn rất dễ xảy ra với thiết bị cũ trong không gian tủ điện chật hẹp.
Không cần ngắt điện thi công: Người dùng không cần phải bóc tách lớp vỏ dây, không cần dừng hệ thống để đấu nối điểm đo, giúp duy trì hoạt động liên tục của nhà máy.

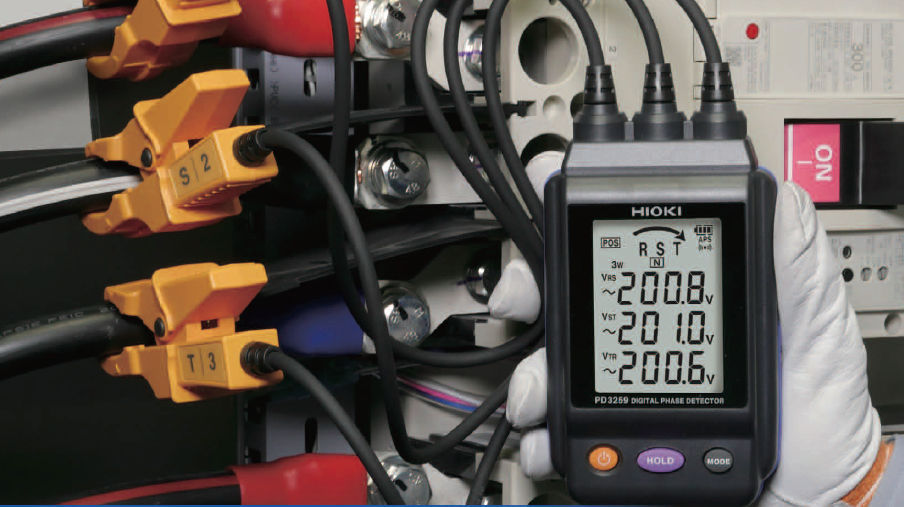

Thao tác nhanh chóng: Chỉ cần kẹp ba đầu dò vào ba dây bất kỳ, kết quả sẽ hiện ra ngay lập tức, giúp tiết kiệm thời gian quý báu trong quá trình bảo trì.

Dòng điện vô hình: Làm sao để biết khi không thể nhìn thấy?

V. TRỰC QUAN HÓA CHIỀU QUAY VÀ CẢNH BÁO ĐA PHƯƠNG THỨC

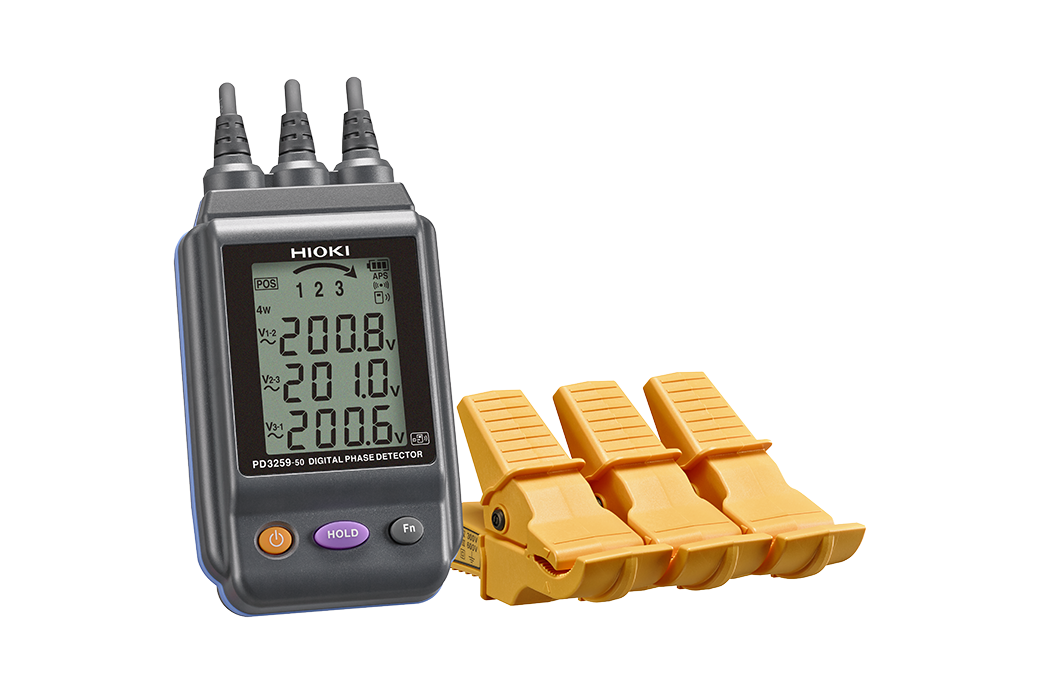

Dòng sản phẩm chỉ thị pha hiện đại không chỉ là một thiết bị đo, mà còn là một công cụ giao tiếp trực quan. Thay vì hiển thị những con số khô khan khó hiểu, chúng mô phỏng lại chính xác hành vi của động cơ thực tế ngay trên mặt đồng hồ.

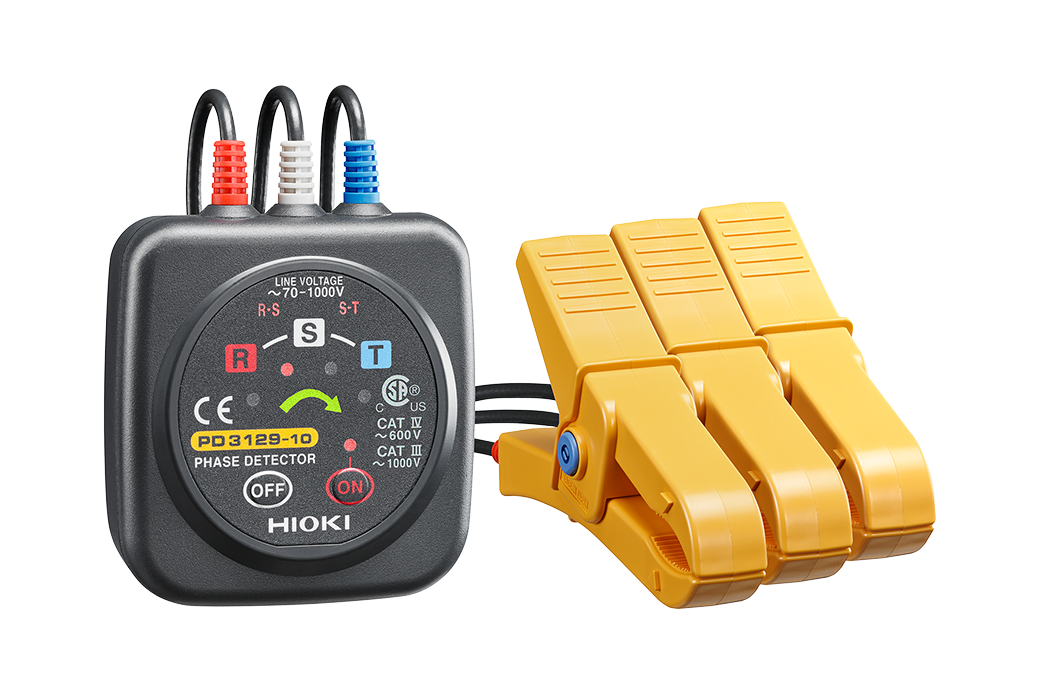

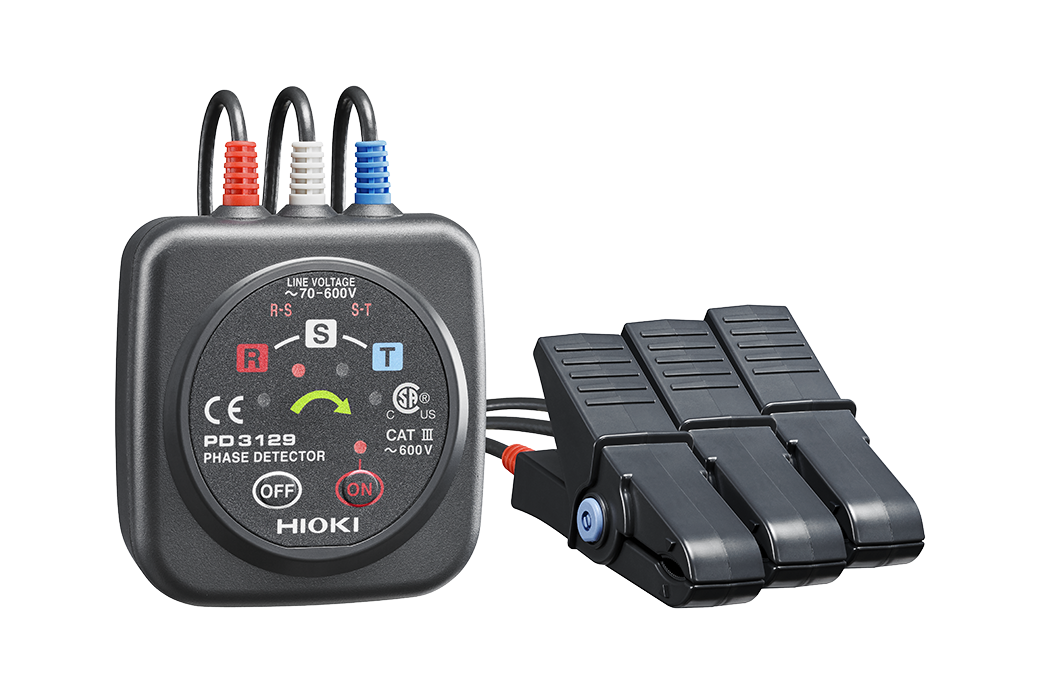

Cơ chế hiển thị thường được thiết kế dưới dạng một vòng tròn đèn LED. Khi thứ tự pha đúng (Thuận), đèn sẽ sáng đuổi nhau theo chiều kim đồng hồ, giống như chiều quay mong muốn của động cơ. Ngược lại, nếu thứ tự sai (Nghịch), đèn sẽ chạy ngược chiều kim đồng hồ. Cách hiển thị này tác động trực tiếp vào thị giác, giúp não bộ người kỹ thuật viên nhận diện tình huống nhanh hơn nhiều so với việc đọc văn bản.

Ngoài ra, hệ thống cảnh báo âm thanh cũng đóng vai trò quan trọng.

Một tiếng bíp liên tục có thể báo hiệu pha thuận.
Một tiếng bíp ngắt quãng hoặc âm thanh cảnh báo gắt hơn sẽ báo hiệu pha nghịch.
Thậm chí, thiết bị còn có khả năng báo hiệu pha bị mất (Open Phase) – tức là một trong ba dây không có điện, giúp ngăn chặn tình trạng động cơ chạy lệch pha (chạy 2 pha) gây cháy cuộn dây.

Dòng điện vô hình: Làm sao để biết khi không thể nhìn thấy?

VI. THÍCH ỨNG VỚI MÔI TRƯỜNG CÔNG NGHIỆP KHẮC NGHIỆT

Môi trường tủ điện công nghiệp hiếm khi rộng rãi và sạch sẽ. Đó thường là những nơi chật hẹp, đầy bụi bẩn, nhiệt độ cao và các bó dây cáp to nhỏ đan xen chằng chịt. Một thiết bị chỉ thị pha chất lượng phải được thiết kế để "sống sót" và hoạt động chính xác trong điều kiện này.

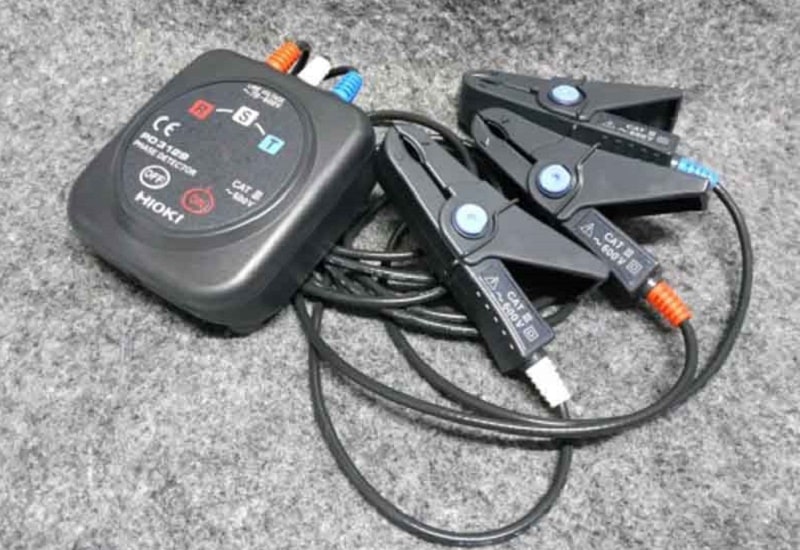

Yếu tố thiết kế đầu kẹp (kìm kẹp) là điểm mấu chốt. Các dòng dây cáp nguồn hiện nay có đường kính rất đa dạng, từ vài milimet đến vài centimet. Đầu kẹp cảm ứng cần có khẩu độ mở đủ rộng để ôm trọn các loại dây cáp lớn, nhưng cũng phải đủ linh hoạt để kẹp chặt các dây nhỏ.

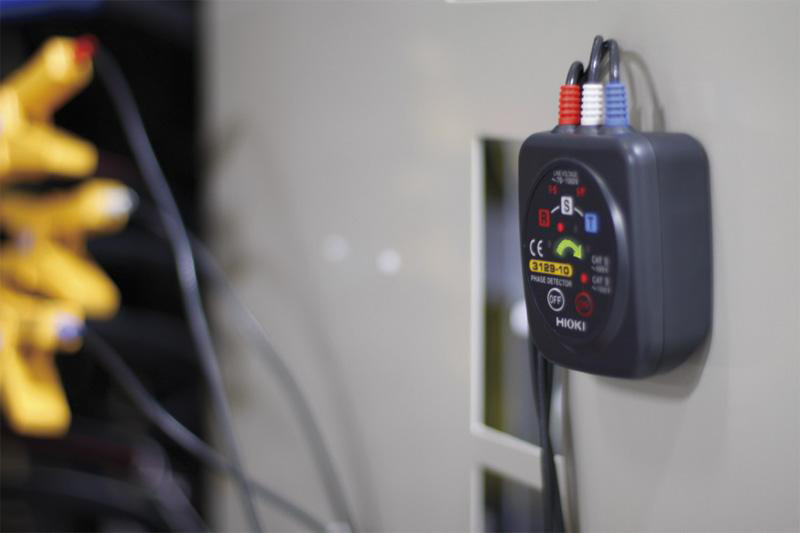

Hơn nữa, vỏ thiết bị cần được chế tạo từ vật liệu chống va đập, chịu được rơi rớt (drop proof) vì tai nạn rơi dụng cụ là chuyện thường ngày. Một số dòng cao cấp còn được trang bị nam châm ở mặt lưng, cho phép dính chặt thiết bị lên cánh cửa tủ điện kim loại, giải phóng đôi tay cho người thợ tập trung vào việc thao tác kẹp dây.

VII. TƯ DUY PHÒNG NGỪA HƠN LÀ KHẮC PHỤC

Sử dụng thiết bị xác định thứ tự pha không chỉ là một thao tác kỹ thuật, mà nó thể hiện tư duy làm việc chuyên nghiệp: Phòng ngừa rủi ro trước khi nó xảy ra. Chi phí để mua một thiết bị đo kiểm nhỏ bé thấp hơn hàng nghìn lần so với chi phí quấn lại một động cơ công suất lớn hay đền bù lô hàng hỏng do dây chuyền chạy ngược.

Trong quy trình bảo trì tiêu chuẩn (SOP) của các nhà máy lớn, bước kiểm tra thứ tự pha là bắt buộc mỗi khi:

Đấu nối nguồn điện mới từ lưới điện lực.
Thay thế, sửa chữa máy biến áp hoặc máy phát điện dự phòng.
Di dời máy móc đến vị trí mới.
Sau khi sửa chữa tủ điện phân phối hoặc thay thế cáp nguồn.

Việc bỏ qua bước này với tâm lý "chắc là đúng rồi" hoặc "thử bật nhấp nháy xem sao" là hành động đánh cược với sự an toàn của cả hệ thống và tính mạng con người.

Sự vận hành trơn tru của thế giới công nghiệp phụ thuộc vào những quy luật vô hình nhưng nghiêm ngặt. Thứ tự pha chính là "mã gen" quy định sự sống còn của các thiết bị ba pha. Việc giải mã đúng đắn trật tự này không còn là thách thức nhờ vào sự tiến bộ của công nghệ cảm ứng không tiếp xúc.

Từ bỏ những phương pháp thử nghiệm rủi ro để chuyển sang sử dụng các công cụ đo kiểm chuyên dụng, chính xác và an toàn là bước đi tất yếu của người thợ điện hiện đại, giúp biến những dòng năng lượng tiềm ẩn nguy cơ thành nguồn động lực phục vụ sản xuất an toàn và hiệu quả.Để sở hữu giải pháp kiểm tra thứ tự pha tiên tiến, đảm bảo sự an toàn tuyệt đối cho hệ thống máy móc của bạn, hãy tin tưởng và lựa chọn các sản phẩm chính hãng tại Hioki.

Được trang bị công nghệ cảm ứng tĩnh điện không tiếp xúc kim loại độc quyền, giúp thao tác an toàn và nhanh chóng trên mọi loại dây dẫn.
Thiết kế bền bỉ, trực quan với đèn LED quay và âm báo rõ ràng, phù hợp với mọi môi trường công nghiệp khắc nghiệt nhất.
Đội ngũ chuyên gia kỹ thuật sẵn sàng tư vấn và hỗ trợ, giúp bạn lựa chọn đúng thiết bị cho nhu cầu bảo trì hệ thống điện ba pha phức tạp.
