Đồng Hồ Đo Điện Trở Cách Điện: Chẩn Đoán Sức Khỏe Lâu Dài Của Hệ Thống Điện

Trong mọi hệ thống điện—từ động cơ, máy biến áp, đến cáp điện và thiết bị phân phối—lớp cách điện là tuyến phòng thủ đầu tiên và quan trọng nhất. Chức năng của nó là cô lập hoàn toàn các dây dẫn mang điện, ngăn chặn rò rỉ và ngắn mạch. Tuy nhiên, lớp cách điện liên tục phải chịu đựng áp lực từ nhiệt độ cao, độ ẩm, bụi bẩn, hóa chất và ứng suất điện áp. Qua thời gian, nó lão hóa, tạo ra các khuyết tật vật lý và điện tử.

Đồng Hồ Đo Điện Trở Cách Điện: Chẩn Đoán Sức Khỏe Lâu Dài Của Hệ Thống Điện

1. Bảo Vệ "Trái Tim" Của Hệ Thống: Cách Điện Là Yếu Tố Quyết Định Tuổi Thọ

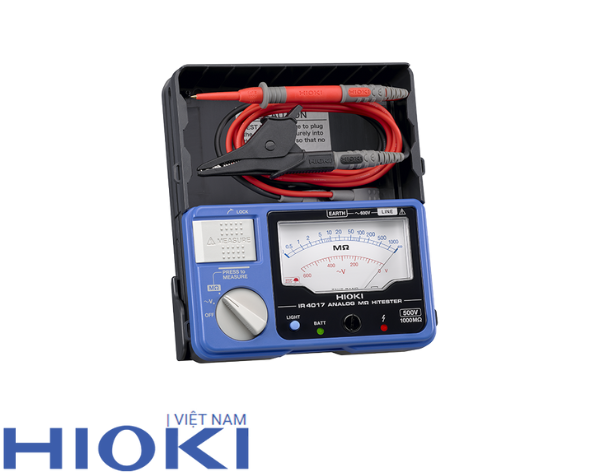

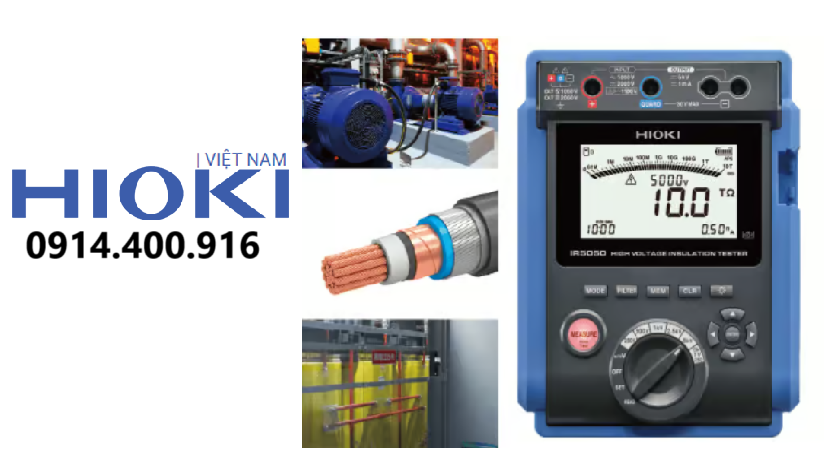

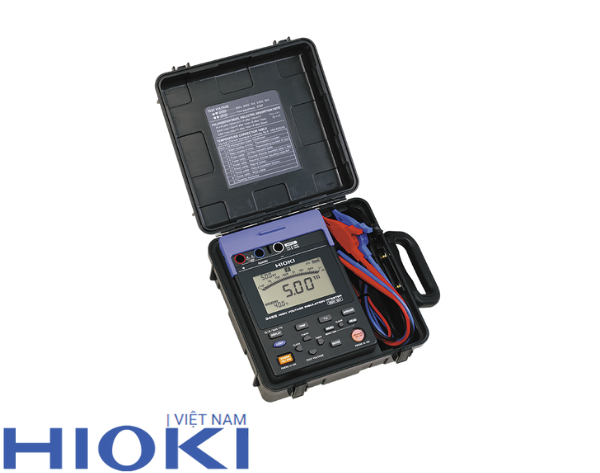

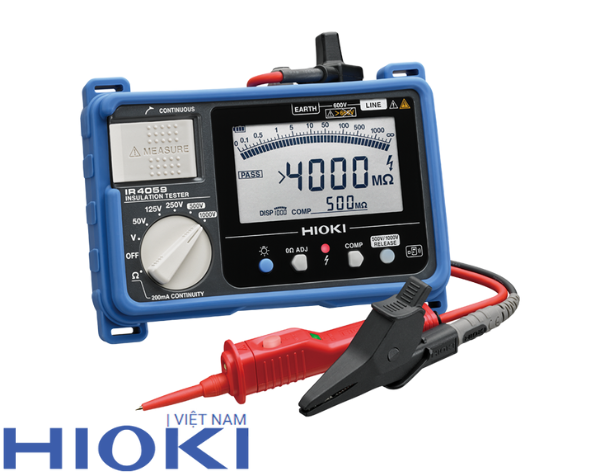

Đồng Hồ Đo Điện Trở Cách Điện (Megohmmeter hoặc Megger) là thiết bị chẩn đoán không thể thiếu, được ví như máy chụp X-quang của ngành điện. Nó không chỉ kiểm tra xem mạch có còn điện hay không; nó áp dụng một điện áp DC thử nghiệm cao và ổn định (thường từ 500 V đến 10 kV) lên lớp cách điện và đo lường dòng điện rò rỉ cực nhỏ. Điện trở cách điện (R) càng cao (được đo bằng Megaohm), lớp cách điện càng khỏe mạnh. Megohmmeter giúp bạn nhìn thấy lão hóa ngầm và rủi ro hỏng hóc trước khi chúng biến thành sự cố nghiêm trọng, gây ngừng máy (Downtime) thảm khốc.

Đồng Hồ Đo Điện Trở Cách Điện: Chẩn Đoán Sức Khỏe Lâu Dài Của Hệ Thống Điện

2. Chẩn Đoán Sâu: Đánh Giá Tình Trạng Lão Hóa Bằng Phương Pháp Phụ Thuộc Thời Gian

Một phép đo đơn lẻ chỉ là chụp nhanh bề mặt. Để hiểu rõ về tình trạng sức khỏe cốt lõi của vật liệu cách điện, các kỹ sư phải dựa vào các phép đo được thực hiện theo thời gian.

Chỉ Số Phân Cực (PI - Polarization Index): Đây là bài kiểm tra vàng để đánh giá độ khô và sự lão hóa lâu dài của lớp cách điện. PI được tính bằng cách lấy tỷ lệ giữa phép đo điện trở sau 10 phuˊt và phép đo sau 1 phút.

Cơ sở: Khi cách điện tốt và khô, nó cần thời gian dài để hấp thụ điện tích (Dòng điện hấp thụ điện môi). Do đó, điện trở sẽ tăng lên đáng kể sau 10 phút so với 1 phút (PI cao).
Kết luận: Nếu PI thấp (thường dưới 2.0), đó là cảnh báo rõ ràng về sự lão hóa nghiêm trọng hoặc ô nhiễm độ ẩm. Việc này giúp bạn lên kế hoạch bảo trì động cơ hoặc máy biến áp trước khi chúng bị hỏng.

Thử Nghiệm Điện Áp Thang Bậc (Step-Voltage Test): Phương pháp này giúp tìm ra các khuyết tật cục bộ, ẩn sâu. Thay vì áp dụng điện áp tối đa ngay lập tức, bạn tăng điện áp thử nghiệm theo từng bước (ví dụ: 1 kV,3 kV,5 kV). Nếu điện trở cách điện giảm đáng kể khi điện áp tăng lên, điều đó cho thấy có các lỗ hổng hoặc vết nứt (khuyết tật cục bộ) bên trong vật liệu, nơi cường độ điện trường tập trung và dòng rò rỉ tăng lên khi chịu ứng suất cao hơn.

3. Loại Bỏ Sai Số: Đảm Bảo Độ Chính Xác Trong Mọi Điều Kiện

Môi trường làm việc khắc nghiệt (nhiệt độ cao, độ ẩm) là kẻ thù của độ chính xác. Megohmmeter chuyên nghiệp phải có khả năng lọc bỏ nhiễu để đo lường chân thật.

Bù Trừ Nhiệt Độ Tự Động: Điện trở cách điện giảm mạnh khi nhiệt độ tăng. Một phép đo thấp không có nghĩa là cách điện hỏng, mà có thể chỉ là do bạn đo vào một ngày nóng. Megohmmeter hiện đại giải quyết vấn đề này bằng cách sử dụng cảm biến nhiệt độ và thuật toán để tự động hiệu chỉnh kết quả về một nhiệt độ tham chiếu tiêu chuẩn (thường là 40∘C). Điều này cho phép bạn so sánh kết quả ngày hôm nay với kết quả năm ngoái (phân tích Xu hướng) một cách tin cậy.

Cổng Bảo Vệ (Guard Terminal) Chống Nhiễu Bề Mặt: Trong môi trường bẩn hoặc ẩm ướt, một dòng điện rò rỉ có thể chạy dọc theo bề mặt của vỏ cáp. Dòng rò bề mặt này làm sai lệch kết quả đo dòng rò thực sự bên trong vật liệu. Cổng Guard là một thiết kế thông minh, nơi bạn nối một dây dẫn chặn dòng rò bề mặt, đảm bảo rằng Megohmmeter chỉ đo dòng điện thực sự chạy xuyên qua lớp cách điện, nơi có lỗi vật lý.

4. Lợi Ích Kinh Tế Cốt Lõi: Ngăn Ngừa Thảm Họa và Tiết Kiệm Chi Phí

Kéo Dài Tuổi Thọ Động Cơ và Máy Biến Áp: Bằng cách theo dõi PI và DAR định kỳ, bạn có thể dự đoán và can thiệp kịp thời trước khi lỗi cách điện gây ra sự cố hỏng hóc động cơ thảm khốc. Chi phí ngừng máy (Downtime) và thay thế thiết bị lớn luôn cao hơn rất nhiều so với chi phí của một chương trình kiểm tra dự phòng.

Xác Minh Chất Lượng Lắp Đặt: Megohmmeter là công cụ bắt buộc để kiểm tra cáp và thiết bị mới sau khi lắp đặt. Nó xác minh rằng không có hư hỏng nào xảy ra trong quá trình vận chuyển hoặc lắp đặt (ví dụ: dây cáp bị kẹp hoặc bị ẩm). Đây là bằng chứng quan trọng để xác nhận bảo hành và tránh tranh chấp.

Quản Lý Tuân Thủ và Rủi Ro: Việc lưu trữ hồ sơ kiểm tra điện trở cách điện (thường được Megohmmeter ghi tự động) là yêu cầu quan trọng của các tiêu chuẩn an toàn công nghiệp và các công ty bảo hiểm. Công cụ này giúp bạn chứng minh rằng hệ thống điện của bạn được bảo trì tốt, giảm thiểu rủi ro pháp lý và trách nhiệm trong trường hợp xảy ra sự cố.
