Đồng Hồ Đo Điện Trở Cách Điện: Ngăn Ngừa Cháy Nổ và Ngừng Máy

Mọi cáp điện, động cơ, máy biến áp đều dựa vào lớp cách điện để hoạt động an toàn. Tuy nhiên, lớp bảo vệ vô hình này liên tục bị phá hủy bởi nhiệt độ, độ ẩm, ứng suất điện áp, và bụi bẩn. Khi lớp cách điện suy yếu, điện trở của nó giảm xuống, dẫn đến rò rỉ điện, ngắn mạch, và cuối cùng là cháy động cơ hoặc cáp. Hầu hết các lỗi hỏng hóc thiết bị điện đắt tiền bắt nguồn từ sự thất bại của lớp cách điện.

Đồng Hồ Đo Điện Trở Cách Điện: Ngăn Ngừa Cháy Nổ và Ngừng Máy

1. Đừng Để Mạch Điện Tự Quyết Định Số Phận Của Nó: Kiểm Tra Lớp Cách Điện Vô Hình

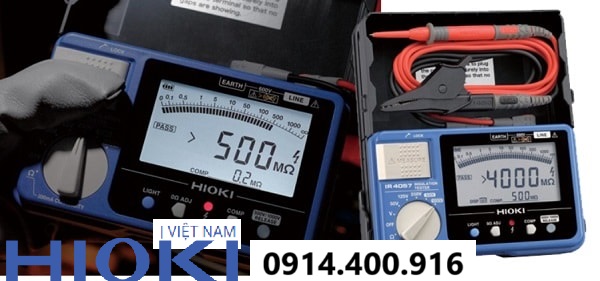

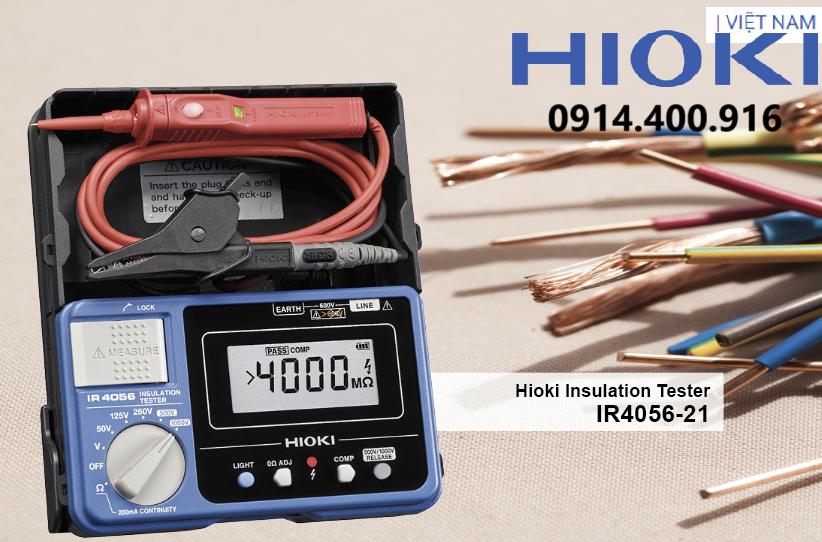

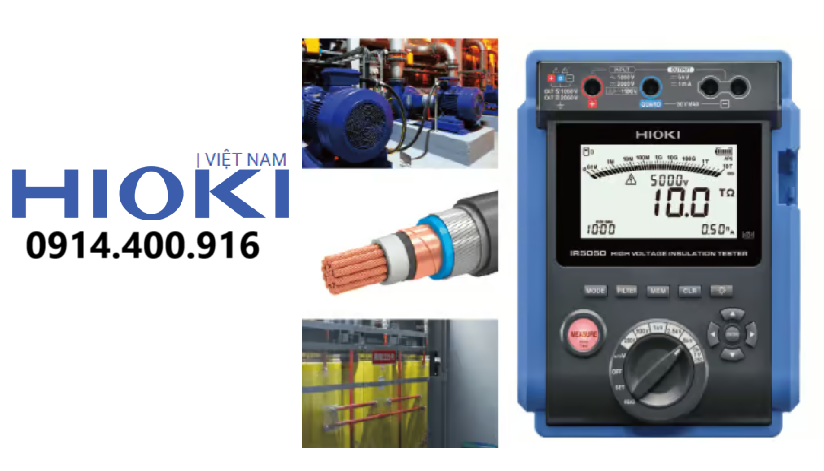

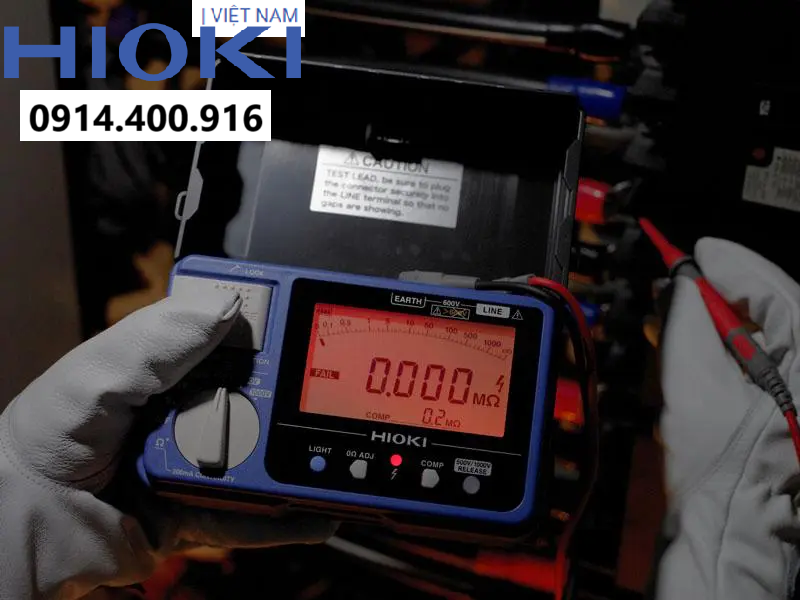

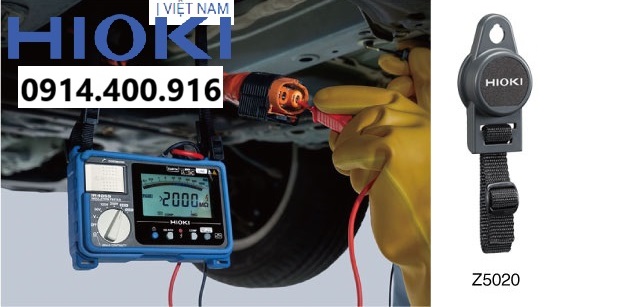

Đồng Hồ Đo Điện Trở Cách Điện (Megohmmeter hay Megger) là thiết bị chẩn đoán không phá hủy, hoạt động như một "máy chụp X-Quang". Nó bơm một điện áp DC thử nghiệm cao (lên đến 1 kV,5 kV hoặc 10 kV) qua lớp cách điện và đo lượng dòng điện rò rỉ cực nhỏ (đơn vị Megaohm). Giá trị điện trở càng cao, lớp cách điện càng khỏe mạnh. Megohmmeter giúp bạn tìm ra điểm yếu trước khi chúng gây ra thảm họa ngừng máy, cho phép bạn lên kế hoạch bảo trì dự đoán thay vì phản ứng bị động.

Đồng Hồ Đo Điện Trở Cách Điện: Ngăn Ngừa Cháy Nổ và Ngừng Máy

2. Chẩn Đoán Sâu: Các Kỹ Thuật Phát Hiện Lão Hóa Lâu Dài

Một phép đo điện trở cách điện đơn giản (sau 60 giây) không đủ để chẩn đoán tình trạng thực sự của lớp cách điện. Các phép đo dựa trên thời gian là chìa khóa để phân biệt lỗi tạm thời (ẩm ướt bề mặt) và lỗi vĩnh viễn (lão hóa vật chất).

Chỉ Số Phân Cực (PI - Polarization Index): Đây là bài kiểm tra mạnh mẽ nhất, lý tưởng cho động cơ và máy biến áp. PI được tính bằng tỷ lệ giữa phép đo điện trở sau 10 phút và phép đo sau 1 phút.

Lý do: Cách điện khỏe sẽ "hấp thụ" điện tích theo thời gian, khiến điện trở tăng dần (PI cao, thường trên 2.0). Cách điện bị nhiễm bẩn, ẩm ướt hoặc lão hóa sẽ không thể hấp thụ, khiến điện trở không tăng (PI thấp).
Lợi ích: PI là chỉ số tin cậy để đánh giá độ khô và sự lão hóa lâu dài của vật liệu cách điện, giúp bạn đưa ra quyết định thay thế hoặc sấy khô thiết bị kịp thời.

Tỷ Lệ Hấp Thụ Điện Môi (DAR - Dielectric Absorption Ratio): Tương tự PI, DAR là tỷ lệ phép đo 60 giây trên 30 giây. Đây là bài kiểm tra nhanh hơn, thường được sử dụng cho việc kiểm tra định kỳ hàng tháng để theo dõi sự thay đổi xu hướng. Cả PI và DAR đều giúp loại bỏ các yếu tố tạm thời như nhiệt độ bề mặt.

Thử Nghiệm Điện Áp Thang Bậc (Step-Voltage Test): Phương pháp này giúp tìm ra các lỗ hổng cục bộ hoặc vết nứt ẩn. Bằng cách tăng điện áp thử nghiệm theo từng bước (ví dụ: 500 V,1000 V,2500 V), bạn kiểm tra xem điện trở cách điện có duy trì được độ cao hay không. Nếu điện trở giảm mạnh ở mức điện áp cao hơn, đó là bằng chứng không thể chối cãi về một lỗi vật lý nghiêm trọng.

3. Đảm Bảo Kết Quả Đáng Tin Cậy: Loại Bỏ Ảnh Hưởng Môi Trường

Sự chính xác của Megohmmeter phụ thuộc vào khả năng xử lý nhiễu và các yếu tố môi trường gây sai lệch.

Chức Năng Cổng Bảo Vệ (Guard Terminal) - Lọc Dòng Rò Bề Mặt: Trong môi trường có độ ẩm cao hoặc bụi bẩn, một lượng dòng điện rò rỉ có thể chạy dọc theo bề mặt của vỏ cáp hoặc cuộn dây (dòng rò bề mặt). Guard Terminal là thiết kế thông minh cho phép bạn chuyển hướng dòng rò bề mặt này ra khỏi mạch đo chính. Điều này đảm bảo rằng Megohmmeter chỉ đo dòng rò thực sự đi xuyên qua vật liệu cách điện, nơi lỗi vật lý xảy ra.

Bù Trừ Nhiệt Độ Tự Động: Điện trở cách điện giảm mạnh khi nhiệt độ tăng. Để so sánh các phép đo được thực hiện ở các thời điểm khác nhau, Megohmmeter chuyên nghiệp tích hợp cảm biến để tự động hiệu chỉnh kết quả về một nhiệt độ tham chiếu tiêu chuẩn (thường 40∘C). Điều này đảm bảo rằng mọi thay đổi trong kết quả đều là do lão hóa thực tế chứ không phải do biến động nhiệt độ.

Hạn Chế Điện Áp Lạc (Live Circuit Detection): Megohmmeter có khả năng tự động phát hiện và cảnh báo nếu có điện áp AC hoặc DC đang tồn tại trong mạch, đảm bảo an toàn tuyệt đối và ngăn ngừa việc thử nghiệm DC điện áp cao trên mạch đang mang điện.

Đồng Hồ Đo Điện Trở Cách Điện (Megohmmeter) là thiết bị bắt buộc phải có cho mọi chương trình bảo trì dự đoán. Nó cung cấp thông tin sống còn để kiểm soát và kéo dài tuổi thọ của động cơ, cáp, và máy biến áp trị giá cao.

Đầu tư vào Megohmmeter giúp bạn: Ngăn ngừa sự cố ngừng máy đột ngột do cháy động cơ, Tiết kiệm chi phí thay thế lớn bằng cách tìm ra lỗi cách điện sớm, Xác minh chất lượng lắp đặt của cáp và động cơ mới, và Lên kế hoạch bảo trì chính xác bằng cách sử dụng các chỉ số PI và DAR làm bằng chứng. Hãy chuyển từ việc chờ đợi lỗi xảy ra sang chủ động kiểm tra và bảo vệ tài sản của bạn.
