Trong mọi hệ thống điện, lớp cách điện (Insulation) bao quanh dây dẫn là tuyến phòng thủ đầu tiên và quan trọng nhất chống lại đoản mạch, hỏa hoạn và điện giật. Tuy nhiên, lớp cách điện không phải là vĩnh cửu; nó suy giảm (lão hóa) dần theo thời gian do các yếu tố nhiệt độ, độ ẩm, ứng suất điện áp, và ô nhiễm hóa học. Sự suy giảm này được gọi là lão hóa điện môi (Dielectric Aging). Việc đánh giá sức khỏe của lớp cách điện không chỉ đơn thuần là xác định xem nó có bị lỗi hoàn toàn hay không, mà là định lượng mức độ suy thoái để dự đoán tuổi thọ còn lại.


Đồng Hồ Đo Điện Trở Cách Điện: Xu Hướng Phân Tích Độ Hấp Thụ Dòng Điện

1. Phân tích Điện Môi: Bản chất của Cách điện và Mối đe dọa Lão hóa

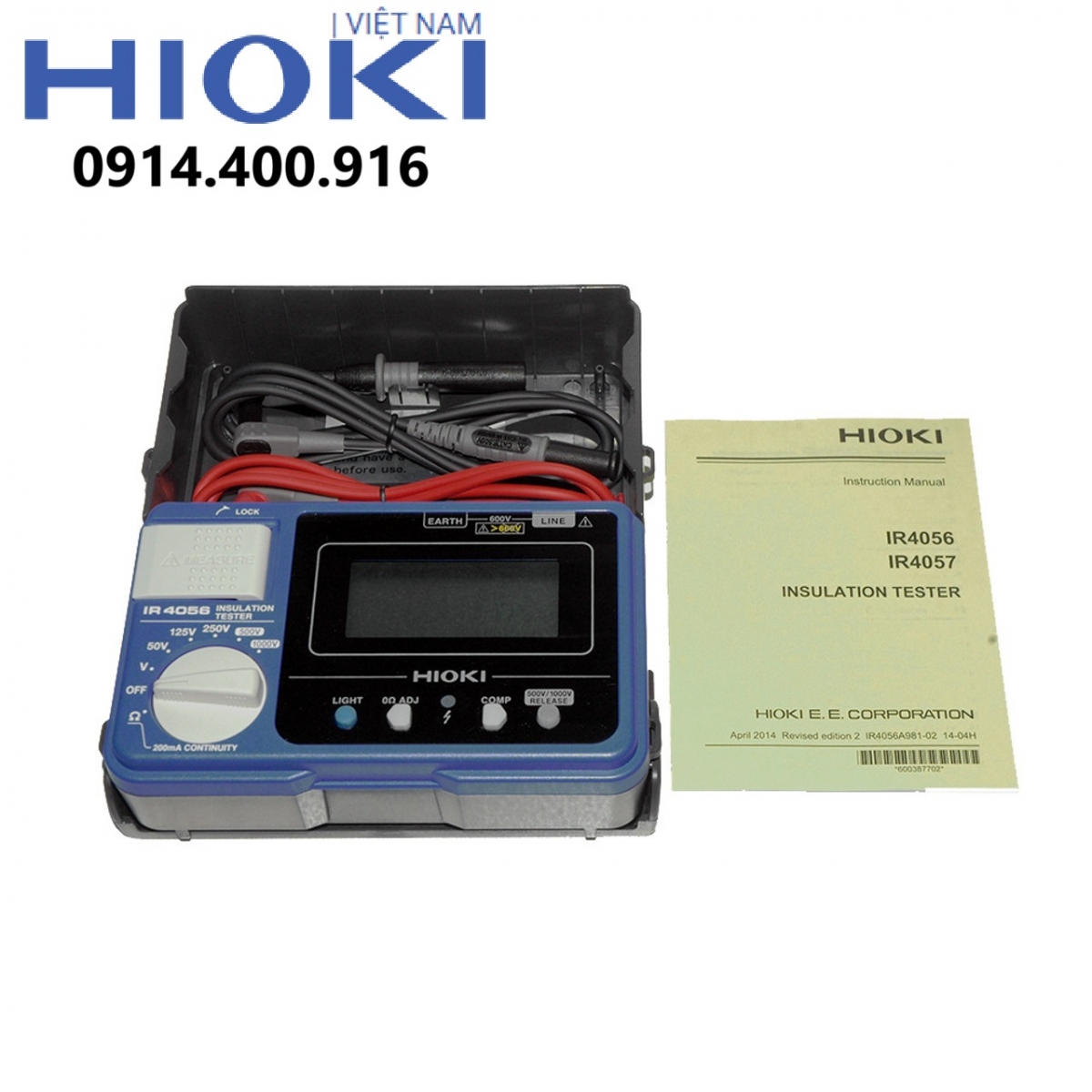

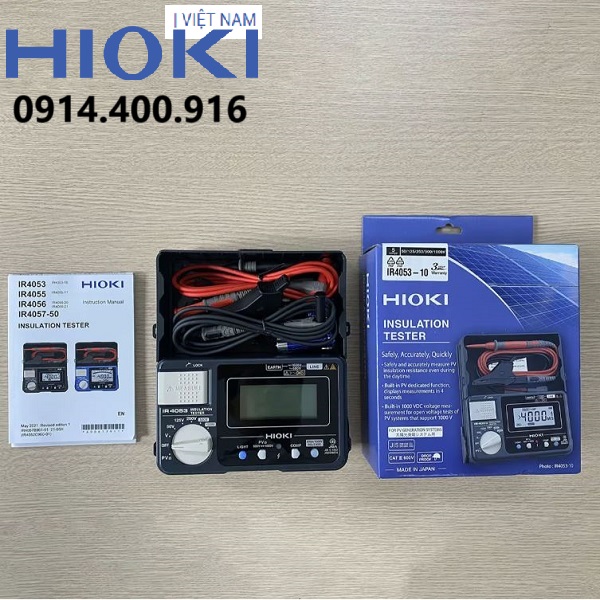

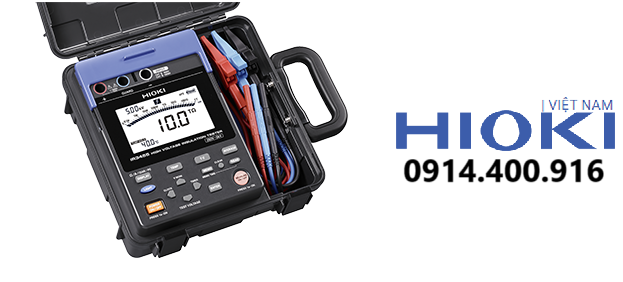

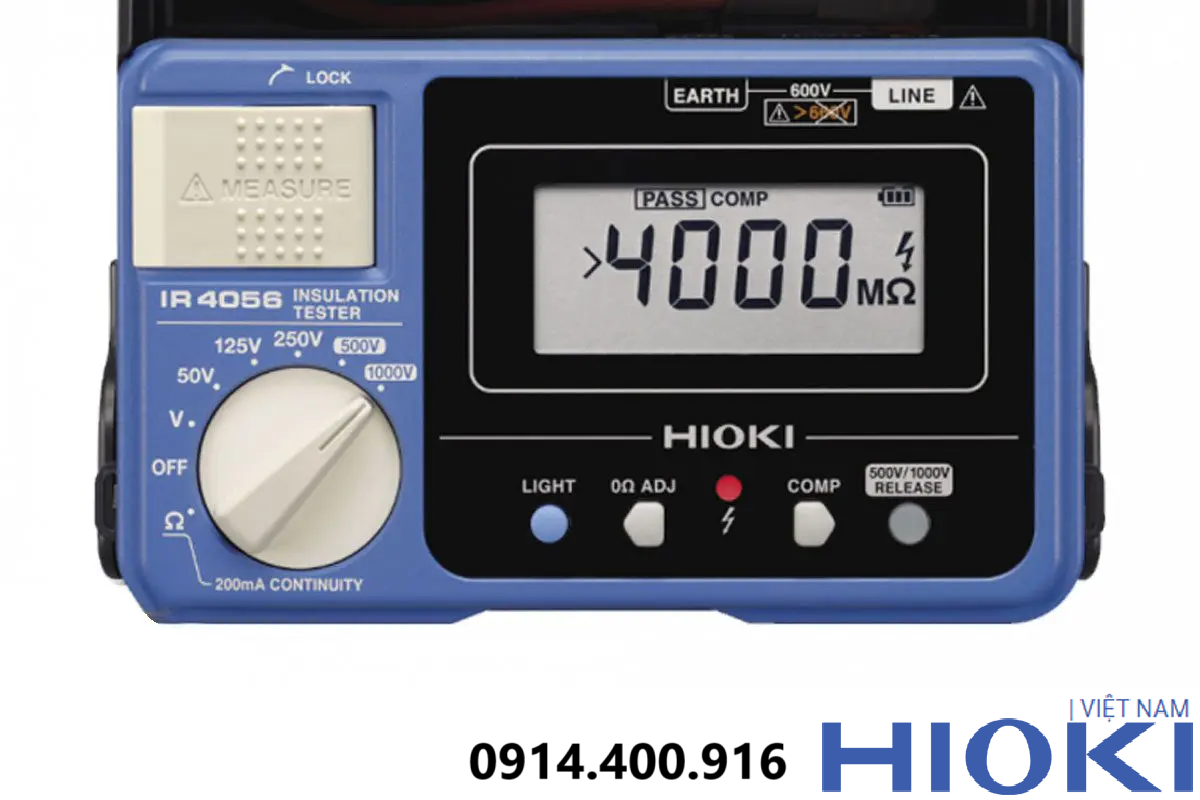

Đồng hồ đo điện trở cách điện (Megohmmeter) là công cụ thiết yếu để giải quyết thách thức này. Không giống như việc kiểm tra tính liên tục, thiết bị này tạo ra một điện áp DC cao (thường từ 500 V đến 10 kV) để tạo ra ứng suất lên lớp cách điện và đo dòng điện rò rỉ đi qua. Tuy nhiên, để chuyển từ việc đo điện trở đơn thuần sang chẩn đoán dự đoán, thiết bị phải phân tích các phản ứng phức tạp của vật liệu điện môi đối với điện áp DC cao.

Đồng Hồ Đo Điện Trở Cách Điện: Xu Hướng Phân Tích Độ Hấp Thụ Dòng Điện

2. Thách thức Kỹ thuật: Phân tích Phản ứng Dòng Điện Ba Thành phần

Khi điện áp DC cao được áp dụng lên lớp cách điện, tổng dòng điện chạy qua nó không phải là hằng số mà là sự kết hợp của ba thành phần cơ bản. Khả năng phân tách và phân tích các thành phần này là chìa khóa cho chẩn đoán nâng cao.

2.1. Phân tách Dòng Điện Tức thời (Total Current Response)
  • Dòng điện Tụ điện (Capacitive Charging Current): Dòng điện ban đầu rất lớn, làm đầy điện dung của dây cáp. Nó giảm rất nhanh, thường trong vài giây.
  • Dòng điện Hấp thụ (Absorption Current): Dòng điện trung gian do sự phân cực (polarization) của các phân tử điện môi. Nó giảm chậm hơn, kéo dài từ vài giây đến vài phút. Đây là thành phần quan trọng nhất để đánh giá sức khỏe điện môi.
  • Dòng điện Dẫn điện (Conduction/Leakage Current): Dòng điện ổn định và rất nhỏ chạy qua lớp cách điện. Đây là dòng điện rò rỉ thực sự.
2.2. Kỹ thuật Phân tích Độ Hấp thụ Điện môi
Để loại bỏ ảnh hưởng của Dòng điện Tụ điện và tập trung vào Dòng điện Hấp thụ và Dòng điện Dẫn điện, các Megohmmeter tiên tiến sử dụng các chỉ số thời gian:
  • Tỷ lệ Hấp thụ Điện môi (DAR - Dielectric Absorption Ratio): Tỷ lệ giữa phép đo điện trở sau 60 giây và sau 30 giây. Chỉ số này chỉ ra khả năng hấp thụ ẩm và ô nhiễm bề mặt.
  • Chỉ số Phân cực (PI - Polarization Index): Tỷ lệ giữa phép đo điện trở sau 10 phút và sau 1 phút. Đây là chỉ số quan trọng nhất để đánh giá sức khỏe tổng thể và độ khô ráo của vật liệu cách điện. PI cao cho thấy lớp cách điện khô và sạch. PI thấp cảnh báo về ô nhiễm hoặc suy thoái nghiêm trọng.

Đồng Hồ Đo Điện Trở Cách Điện: Xu Hướng Phân Tích Độ Hấp Thụ Dòng Điện

3. Thách thức Ứng dụng: Dòng Rò Bề mặt và Đo Lường trong Môi trường Nhiễu

Các phép đo điện trở cách điện trong môi trường công nghiệp thực tế phải đối mặt với các vấn đề về độ ẩm bề mặt và nhiễu.

3.1. Phép đo Ba Cực và Vòng Bảo vệ (Guard Terminal)
  • Dòng Rò Bề mặt (Surface Leakage Current): Trong môi trường ẩm ướt hoặc ô nhiễm, một dòng điện rò rỉ lớn có thể chạy qua bề mặt của lớp cách điện thay vì xuyên qua nó, làm sai lệch kết quả đo.
  • Sử dụng Cực Bảo vệ (Guard): Các Megohmmeter chuyên nghiệp được trang bị cực bảo vệ thứ ba (Guard Terminal). Cực này được kết nối để chặn dòng điện rò rỉ bề mặt, chuyển hướng nó về đất mà không đi qua mạch đo. Điều này đảm bảo rằng thiết bị chỉ đo dòng điện rò rỉ thực sự đi xuyên qua vật liệu cách điện, giúp có được giá trị điện trở chính xác hơn.
3.2. Chẩn đoán Lỗi Cách điện Cục bộ (Spot Testing)
  • Điện áp Thử nghiệm Nâng cao: Lựa chọn điện áp thử nghiệm là một thách thức. Điện áp phải đủ cao để tạo ứng suất lên lớp cách điện (thường là gấp đôi điện áp hoạt động) nhưng không được gây ra hư hỏng.
  • Phương pháp Step-Voltage: Kỹ sư sử dụng phương pháp điện áp từng bước (Step-Voltage), tăng điện áp thử nghiệm theo từng bước (ví dụ: 1 kV,2 kV,3 kV) và đo điện trở ở mỗi bước. Nếu điện trở cách điện giảm đáng kể khi điện áp tăng, điều đó báo hiệu một điểm yếu cục bộ (voids hoặc vết nứt) trong lớp cách điện.

Đồng Hồ Đo Điện Trở Cách Điện: Xu Hướng Phân Tích Độ Hấp Thụ Dòng Điện

4. Xu hướng Công nghệ Tương lai: Phân tích Độ Phóng Điện Một phần (PD) và Tần số Thấp

Công nghệ Megohmmeter đang phát triển để cung cấp các phân tích không phá hủy và chi tiết hơn.

4.1. Tích hợp Phân tích Sự Phóng điện Một phần (Partial Discharge - PD)
  • Nguy cơ PD: Phóng điện một phần là sự phóng điện nhỏ xảy ra bên trong lớp cách điện do các lỗ hổng khí (voids). PD là nguyên nhân gốc rễ gây ra suy thoái điện môi lâu dài.
  • Xu hướng Tích hợp: Các thiết bị phân tích cách điện đang kết hợp các phương pháp đo điện trở với các kỹ thuật cảm biến RF để phát hiện sóng điện từ phát ra từ PD, giúp định vị chính xác vị trí lỗi PD trong cáp hoặc máy biến áp.
4.2. Kỹ thuật Phản hồi Tần số Thấp (Dielectric Frequency Response - DFR)
  • Phương pháp Nâng cao: Phản hồi Tần số Điện môi (DFR) là xu hướng mới. Thay vì sử dụng DC cố định, DFR áp dụng điện áp AC thay đổi tần số (thường từ mHz đến kHz) và đo trở kháng phức.
  • Lợi ích: DFR có thể phân biệt chính xác giữa độ ẩm bên trong vật liệu (mà PI và DAR đôi khi không thể) và sự ô nhiễm hóa học, cung cấp khả năng chẩn đoán toàn diện và chính xác nhất về Sức khỏe Điện môi.

Đồng Hồ Đo Điện Trở Cách Điện: Xu Hướng Phân Tích Độ Hấp Thụ Dòng Điện

Đồng hồ đo điện trở cách điện (Megohmmeter) là một công cụ chẩn đoán không thể thiếu, đã vượt qua vai trò đo điện trở DC đơn giản. Nó giải quyết các thách thức kỹ thuật thông qua khả năng phân tích Dòng điện Hấp thụ Điện môi bằng các chỉ số PI và DAR, và sử dụng Cực Bảo vệ (Guard Terminal) để loại bỏ dòng rò bề mặt.

Trong tương lai, sự phát triển theo hướng Phân tích DFR và Tích hợp Phát hiện PD sẽ cho phép kỹ sư chuyển đổi hoàn toàn từ việc bảo trì dựa trên phản ứng sang mô hình bảo trì dự đoán, đảm bảo tuổi thọ và độ an toàn của lớp cách điện trong các hệ thống điện cao áp.
