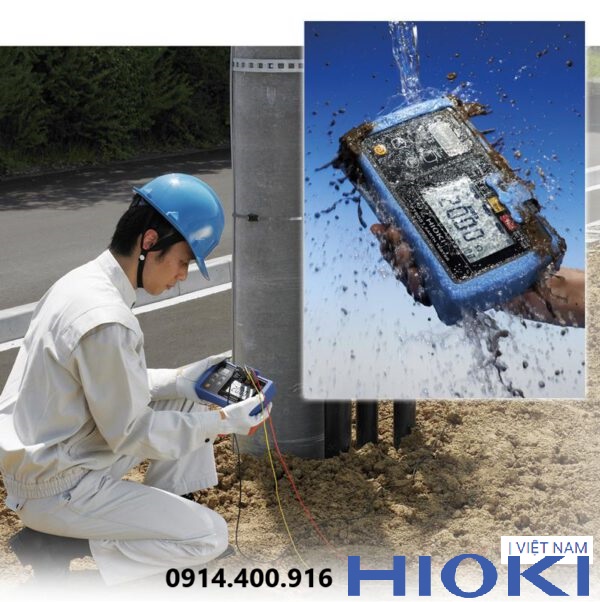

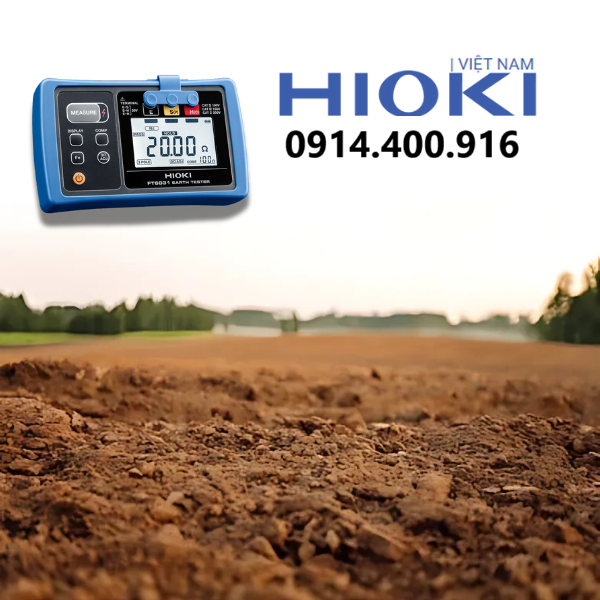

Đồng Hồ Đo Điện Trở Tiếp Đất Đảm Bảo An Toàn Hệ Thống Điện

Đồng Hồ Đo Điện Trở Tiếp Đất (Earth Resistance Tester) là thiết bị chuyên dụng được dùng để đo lường hiệu quả của hệ thống tiếp địa (tiếp đất) của một tòa nhà, nhà máy, hoặc thiết bị. Điện trở tiếp đất thấp là yếu tố bắt buộc để đảm bảo an toàn, giúp dòng sét hoặc dòng điện lỗi (Fault Current) được dẫn nhanh chóng xuống đất, bảo vệ con người khỏi điện giật và thiết bị khỏi hư hỏng.

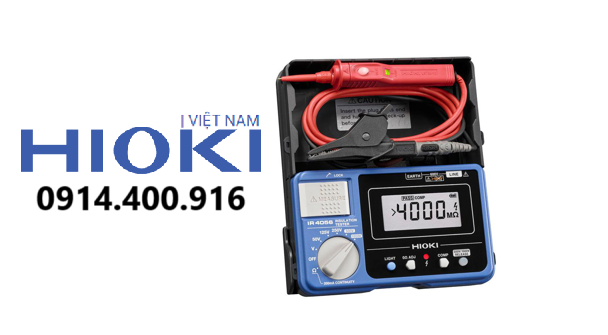

Đồng Hồ Đo Điện Trở Tiếp Đất Đảm Bảo An Toàn Hệ Thống Điện

Khai Thác Bản Chất và Phương Pháp Đo Lường

Mục tiêu của hệ thống tiếp địa là cung cấp một con đường có Điện trở thấp xuống đất. Thiết bị đo tiếp đất giúp xác định liệu mục tiêu này có đạt được hay không.

Nguyên Lý Cơ Bản Của Đo Điện Trở Tiếp Đất

Điện trở tiếp đất được đo bằng kỹ thuật Giảm tiềm năng (Fall-of-Potential), sử dụng bốn cọc hoặc ba cọc điện cực.

Cấp Dòng Điện Xoay chiều (AC): Đồng hồ tạo ra một dòng điện xoay chiều có tần số cố định (thường là 128 Hertz) và cấp vào điện cực đất cần đo (E) và cọc dòng (C). Việc sử dụng AC thay vì DC giúp loại bỏ sai số do dòng điện phân và điện thế lạ trong lòng đất.
Đo Điện áp: Điện cực tiềm năng (P) được đặt ở giữa E và C. Đồng hồ đo điện áp (V) giữa E và P.
Tính toán Điện trở: Điện trở tiếp đất (RE) được tính toán bằng cách lấy Điện áp đo được (V) chia cho Dòng điện cấp (I). RE bằng V chia I.

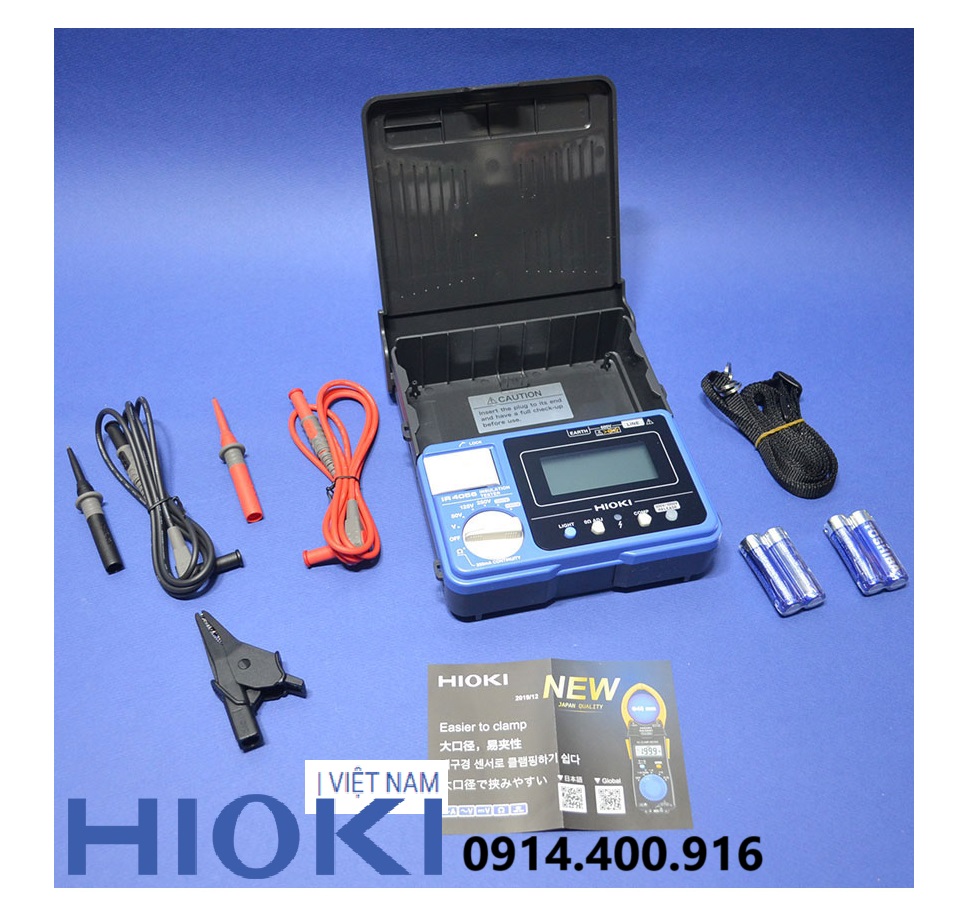

Đồng Hồ Đo Điện Trở Tiếp Đất Đảm Bảo An Toàn Hệ Thống Điện

Tiêu Chuẩn Điện Trở Tiếp Đất

Các tiêu chuẩn quy định mức Điện trở tiếp đất phải đạt được để đảm bảo an toàn.

Điện trở tiếp đất lý tưởng là 0 Ohm.
Các tiêu chuẩn phổ biến thường yêu cầu Điện trở tiếp đất phải nhỏ hơn 5 Ohm (RE < 5 Ohm) đối với các trạm biến áp, cơ sở công nghiệp và tòa nhà lớn.
Đối với các hệ thống viễn thông nhạy cảm, yêu cầu có thể thấp hơn nữa, chỉ 1 Ohm hoặc 2 Ohm.

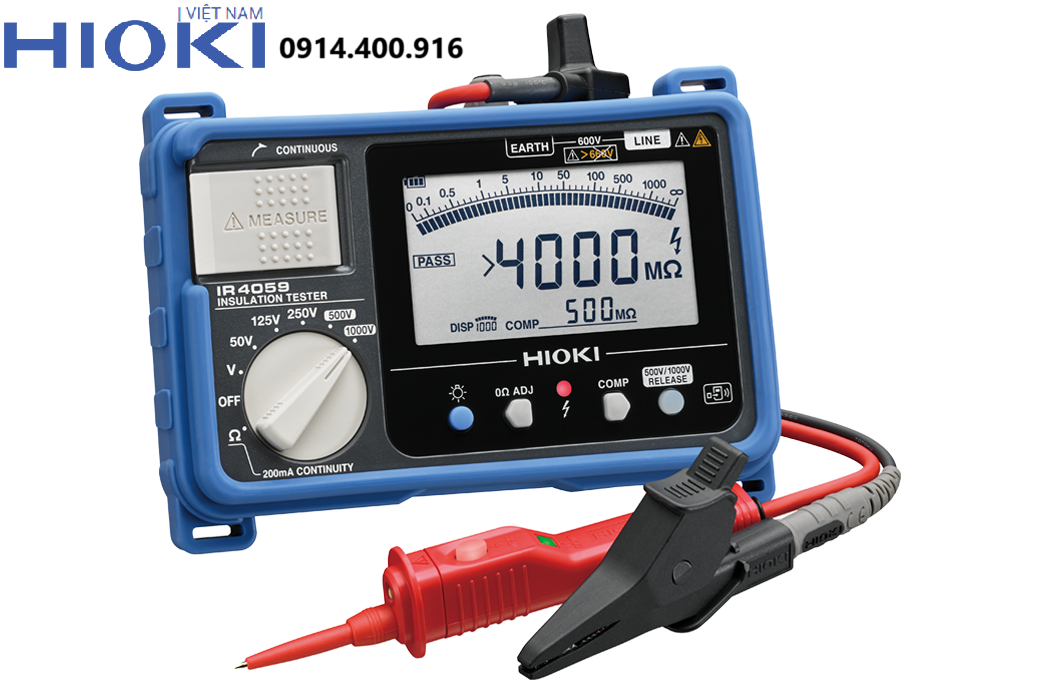

Hướng Dẫn Kỹ Thuật Chi Tiết Phương Pháp Đo Ba Cọc (3-Point Method)

Phương pháp đo ba cọc là kỹ thuật tiêu chuẩn phổ biến nhất để đo Điện trở tiếp đất.

Bước 1 Lắp Đặt Hệ Thống Cọc Đo

Cọc Điện cực Tiếp đất (E): Điện cực cần đo (thanh tiếp địa, lưới tiếp địa).

Cọc Tiềm năng (P - Potential): Cọc phụ để đo Điện áp.

Cọc Dòng (C - Current): Cọc phụ để cấp Dòng điện xoay chiều.

Bước 2 Khoảng Cách Bắt Buộc

Khoảng cách giữa các cọc là yếu tố quyết định độ chính xác của phép đo.

Nguyên tắc: Các cọc P và C phải nằm trên một đường thẳng và cách xa điện cực tiếp đất (E) để đảm bảo chúng nằm ngoài vùng ảnh hưởng Điện trở của E.

Quy tắc Vàng: Khoảng cách giữa E và P (DP) thường bằng 62 phần trăm tổng khoảng cách giữa E và C (DC). Hoặc, khoảng cách DC phải đủ lớn (ví dụ: 30 mét cho các hệ thống tiếp địa đơn giản).

Bước 3 Kiểm Tra Độ Chính Xác (Kiểm tra 62 phần trăm)

Để xác nhận rằng cọc P nằm ngoài vùng ảnh hưởng, cần di chuyển cọc P đi 10 phần trăm theo cả hai hướng (tiến gần và lùi xa E).

Phân tích: Nếu ba giá trị Điện trở đo được ở ba vị trí này không thay đổi đáng kể (ví dụ: dưới 2 phần trăm), phép đo được coi là chính xác.

Ứng Dụng Thực Tế và Quản Trị Rủi Ro Tránh Sai Số

Đồng hồ đo tiếp đất là công cụ bảo vệ hệ thống điện khỏi các sự kiện quá áp.

Ứng Dụng 1 Kiểm tra Tiếp địa Sét và Chống Sét Lan Truyền

Mục đích: Đảm bảo hệ thống chống sét hoạt động hiệu quả bằng cách cung cấp đường dẫn Điện trở thấp nhất xuống đất.

Lợi ích: Điện trở tiếp đất thấp là yếu tố tiên quyết để dẫn dòng sét xuống đất an toàn, bảo vệ cấu trúc và thiết bị bên trong.

Ứng Dụng 2 Bảo Trì và Tuân Thủ Quy Định

Mục đích: Kiểm tra định kỳ để đảm bảo hệ thống tiếp địa không bị xuống cấp do ăn mòn hoặc khô đất.

Giải pháp: Nếu Điện trở tiếp đất tăng cao, cần bổ sung hóa chất giảm Điện trở, tăng chiều dài hoặc số lượng cọc tiếp địa.

Quản Trị Rủi Ro Sai Số

Nhiễu Điện từ: Dòng điện xoay chiều lạ trong lòng đất (do các thiết bị điện lân cận) có thể gây sai số. Các máy đo hiện đại sử dụng tần số đo lường riêng biệt (128 Hertz) và bộ lọc để loại bỏ nhiễu này.

Đất Khô: Đất quá khô sẽ làm tăng Điện trở tiếp đất giả tạo. Nên thực hiện phép đo khi đất ẩm hoặc tưới ẩm khu vực xung quanh cọc đo trước khi đo.

Khoảng cách Thiếu: Sai số lớn nhất là do không giữ đủ khoảng cách giữa các cọc đo (E, P, C), khiến các cọc nằm trong vùng ảnh hưởng của nhau.

Việc đo lường và duy trì Điện trở tiếp đất thấp là một phần không thể thiếu của an toàn điện, đảm bảo rằng mọi hệ thống đều được bảo vệ khỏi các dòng điện lỗi nguy hiểm.
