Đồng Hồ Đo Trở Kháng Đa Tần Số Chính Xác

Trong lĩnh vực đo lường điện – điện tử, đồng hồ đo trở kháng Hioki được đánh giá cao nhờ độ chính xác vượt trội, khả năng đo ổn định và công nghệ đến từ Nhật Bản. Thiết bị giúp đo và phân tích trở kháng linh kiện, loa, pin và mạch điện một cách chính xác theo từng dải tần, hỗ trợ tối ưu quá trình kiểm tra, bảo trì và nghiên cứu trong công nghiệp hiện đại.

Trong lĩnh vực sửa chữa điện tử, âm thanh chuyên nghiệp, sản xuất linh kiện hay kiểm tra pin – ắc quy, đồng hồ đo trở kháng Hioki luôn được xem là thiết bị đo lường không thể thiếu. Với độ chính xác cao, độ ổn định vượt trội và công nghệ đo lường đến từ Nhật Bản, Hioki đã trở thành thương hiệu được tin dùng tại các phòng R&D, nhà máy sản xuất cũng như trung tâm bảo trì trên toàn thế giới.

Đồng Hồ Đo Trở Kháng Đa Tần Số Chính Xác

Thực tế, rất nhiều người vẫn nhầm lẫn giữa điện trở DC và trở kháng AC, dẫn đến các sai lệch nghiêm trọng khi đo loa, kiểm tra cuộn dây, đánh giá chất lượng pin lithium hay ghép mạch điện tử. Điện trở DC chỉ phản ánh một phần rất nhỏ, trong khi trở kháng mới là thông số thể hiện chính xác hành vi của linh kiện khi làm việc ở dòng xoay chiều và các dải tần khác nhau.

Các dòng máy đo trở kháng Hioki nổi bật với độ chính xác cao (±0.01–0.05%), tốc độ đo cực nhanh, hỗ trợ đo 4 cực (Kelvin) và dải tần rộng từ DC đến hàng MHz. Nhờ đó, thiết bị giúp người dùng phát hiện lỗi sớm, kiểm soát chất lượng tốt hơn và tối ưu hiệu suất hệ thống điện – điện tử.

Trong bài viết này, chúng tôi sẽ review các model đồng hồ đo trở kháng Hioki phổ biến nhất, hướng dẫn cách sử dụng đúng kỹ thuật và chia sẻ những lưu ý quan trọng khi chọn mua tại Việt Nam.

Vai trò của đồng hồ đo trở kháng Hioki

Điểm quan trọng là trở kháng phụ thuộc vào tần số, khác hoàn toàn với điện trở DC – vốn chỉ đo ở dòng một chiều và không phản ánh đúng đặc tính làm việc thực tế của linh kiện.

Trong thực tế, đo trở kháng đóng vai trò cực kỳ quan trọng trong:

Kiểm tra loa và hệ thống âm thanh (4Ω, 8Ω danh định)
Đánh giá cuộn cảm, tụ điện, linh kiện SMD
Phân tích pin lithium, pin xe điện, siêu tụ
Đo và tối ưu anten, mạch cao tần

Các đồng hồ vạn năng thông thường không thể đo chính xác impedance AC. Đây là lý do Hioki phát triển các dòng LCR Meter và Impedance Analyzer, cho phép đo đa tần số, phân tích pha, ESR, điện kháng… giúp kỹ sư và kỹ thuật viên đánh giá chính xác chất lượng linh kiện và hệ thống.

Phân loại model phổ biến

Hioki là thương hiệu đo lường hàng đầu Nhật Bản, nổi tiếng với các thiết bị đo điện chính xác cao. Trong lĩnh vực đo trở kháng, Hioki cung cấp nhiều dòng sản phẩm chuyên biệt, phục vụ từng nhu cầu khác nhau.

Phân loại chính:

Dòng Resistance Meter (đo điện trở thấp DC)

Tiêu biểu: RM3542, RM3545

Chuyên đo điện trở cực thấp, điện trở tiếp xúc, cuộn dây, busbar
Phù hợp kiểm tra chất lượng kết nối, mối hàn, linh kiện công suất

Dòng LCR Meter / Impedance Analyzer

Tiêu biểu: IM3523, IM3536, IM3570

Đo trở kháng AC đa tần số
Phân tích linh kiện điện tử, loa, tụ, cuộn cảm, mạch phức tạp

Dòng chuyên đo pin

Tiêu biểu: BT4560

Đo trở kháng pin lithium cực thấp
Ứng dụng pin xe điện, pin hybrid, pin công nghiệp

Điểm chung của đồng hồ đo trở kháng Hioki là đo 4 cực Kelvin, tốc độ cao, khả năng giao tiếp USB/LAN/GPIB và thiết kế công nghiệp bền bỉ, ổn định lâu dài.

Top model đồng hồ đo trở kháng Hioki phổ biến nhất hiện nay

Khi lựa chọn máy đo trở kháng Hioki, người dùng cần cân nhắc độ chính xác, dải tần, tốc độ đo và ứng dụng thực tế. Dưới đây là các model được sử dụng rộng rãi tại Việt Nam.

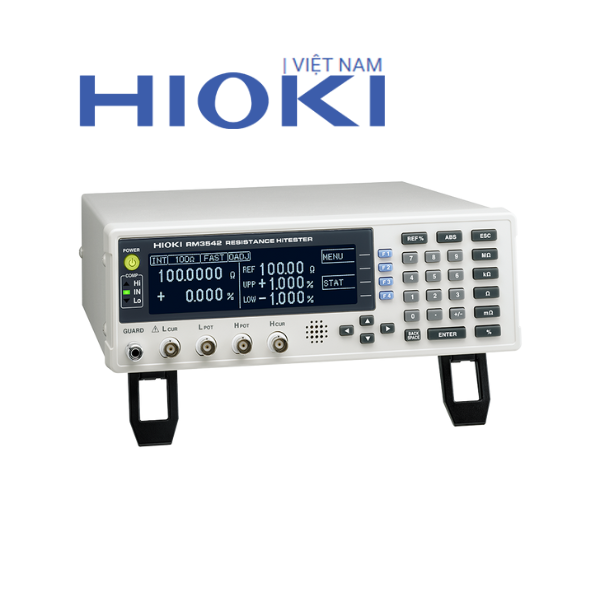

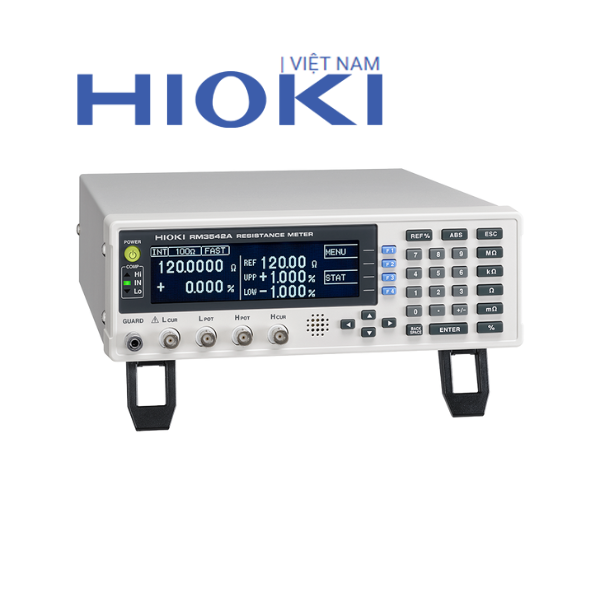

Hioki RM3542

RM3542 là đồng hồ đo điện trở thấp với dải đo từ 0.000 mΩ đến 120 MΩ, tốc độ đo nhanh chỉ 0.9 ms. Thiết bị phù hợp đo linh kiện, cuộn dây, tiếp xúc và kiểm tra chất lượng mối nối.

Ưu điểm: Nhanh, ổn định, dễ sử dụng.

Ứng dụng: Sản xuất linh kiện, bảo trì điện tử.

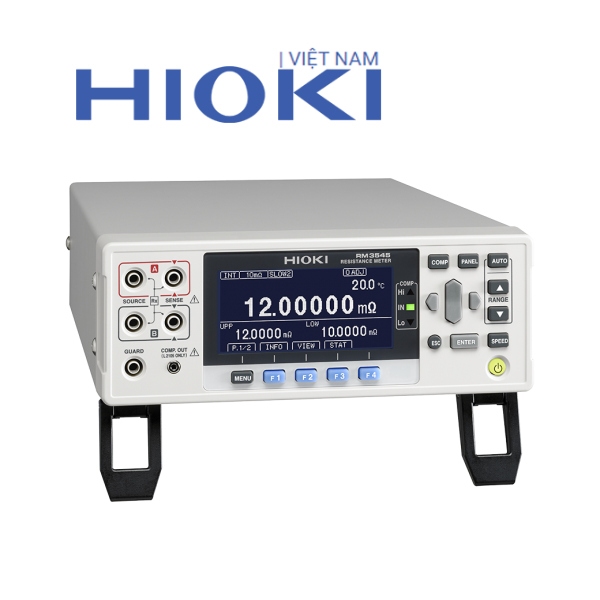

Hioki RM3545

RM3545 sở hữu dải đo rộng hơn (0.00 μΩ – 1200 MΩ), độ phân giải cực cao, lý tưởng cho đo rơ-le, biến áp, busbar công suất lớn.

Ưu điểm: Độ chính xác rất cao.

Nhược điểm: Chi phí đầu tư cao hơn RM3542.

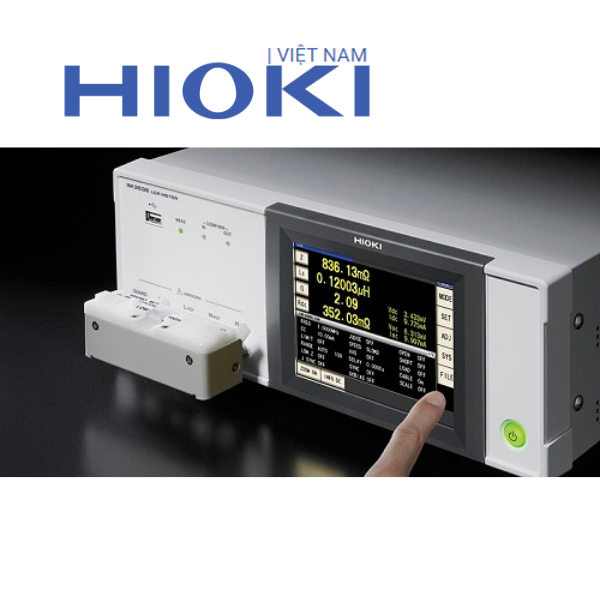

Hioki IM3536

IM3536 là LCR/Impedance Analyzer với dải tần từ 1 mHz – 8 MHz, tốc độ đo nhanh, phù hợp kiểm tra linh kiện SMD trong dây chuyền sản xuất.

Ưu điểm: Đo đa tần, ổn định, hiệu suất cao.

Ứng dụng: QC, sản xuất linh kiện điện tử.

Hioki IM3570

IM3570 là dòng cao cấp, hỗ trợ sweep tần số 1 mHz – 5 MHz, phân tích Cole-Cole, đo pin và siêu tụ EDLC.

Ưu điểm: Phân tích chuyên sâu, độ chính xác hàng đầu.

Ứng dụng: R&D, pin, năng lượng.

Hioki BT4560

BT4560 chuyên đo trở kháng pin lithium cực thấp (đến 1 mΩ), độ ổn định cao.

Ứng dụng: Xe điện, pin hybrid, pin công nghiệp.

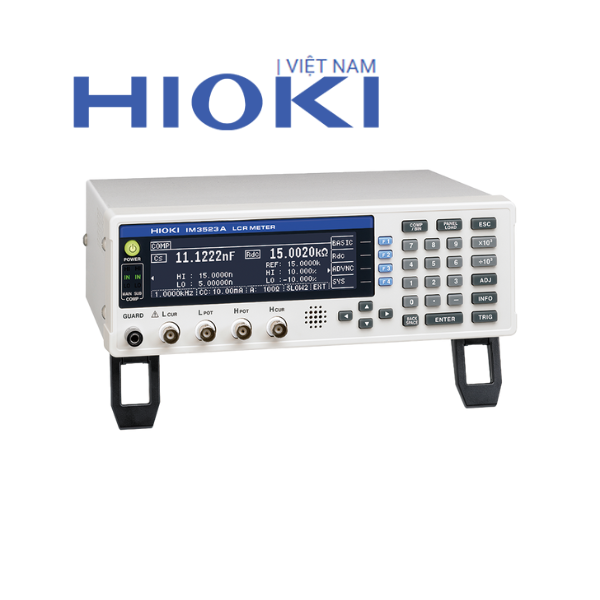

Hioki IM3523

IM3523 là LCR Meter cơ bản, dải tần 40 Hz – 200 kHz, tốc độ 5 ms.

Phù hợp cho thợ sửa chữa và R&D cơ bản với chi phí hợp lý.

Hướng dẫn sử dụng đồng hồ đo trở kháng Hioki chuẩn kỹ thuật

Trước khi đo, cần tắt hoàn toàn nguồn điện của thiết bị, chọn đúng probe và thực hiện hiệu chỉnh.

Đối với RM3542 / RM3545 (đo điện trở DC):

Chọn chế độ 4-terminal (Kelvin)
Kết nối probe đúng cực vào linh kiện
Nhấn đo và đọc giá trị μΩ/mΩ chính xác

Đối với IM3536 / IM3570 (đo trở kháng AC):

Chọn tần số phù hợp
1 kHz cho loa
120 Hz cho pin
Thiết lập sweep nếu cần phân tích
Đọc các thông số: |Z|, R, X, ESR, góc pha θ

Lưu ý khi đo loa:

Giá trị đo thực tế thường thấp hơn nhãn loa 10–20%, đây là hiện tượng bình thường.

An toàn:

Không đo khi thiết bị đang cấp nguồn, sử dụng probe chính hãng và cập nhật firmware định kỳ.

Ứng dụng thực tế đồng hồ đo trở kháng Hioki tại Việt Nam

Sản xuất linh kiện điện tử, cuộn cảm, biến áp
Kiểm tra và ghép loa, ampli âm thanh chuyên nghiệp
Đo pin lithium, pin xe điện, pin dự phòng
Bảo trì nhà máy, phòng R&D, kiểm tra tiếp xúc điện

Đồng Hồ Đo Trở Kháng Đa Tần Số Chính Xác

Lưu ý khi mua và sử dụng đồng hồ đo trở kháng Hioki

Người dùng nên mua đồng hồ đo trở kháng Hioki chính hãng thông qua các đại lý uy tín tại Việt Nam. Kiểm tra đầy đủ serial number, tem chống giả và chế độ bảo hành.

Trong quá trình sử dụng, cần bảo quản thiết bị nơi khô ráo, tránh va đập và hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo độ chính xác lâu dài.

Với độ chính xác cao, độ bền vượt trội và công nghệ đo lường tiên tiến, đồng hồ đo trở kháng Hioki là lựa chọn đáng tin cậy cho cả thợ sửa chữa, kỹ sư và doanh nghiệp sản xuất. Nếu nhu cầu cơ bản, IM3523 hoặc RM3542 là lựa chọn phù hợp. Với yêu cầu chuyên sâu, IM3570 hoặc BT4560 sẽ đáp ứng tốt nhất.
