Đồng Hồ Vạn Năng: Thách Thức và Tối ưu Hóa

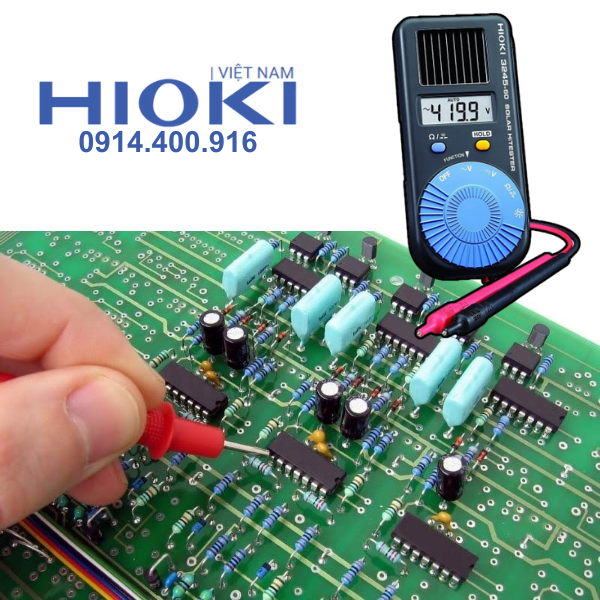

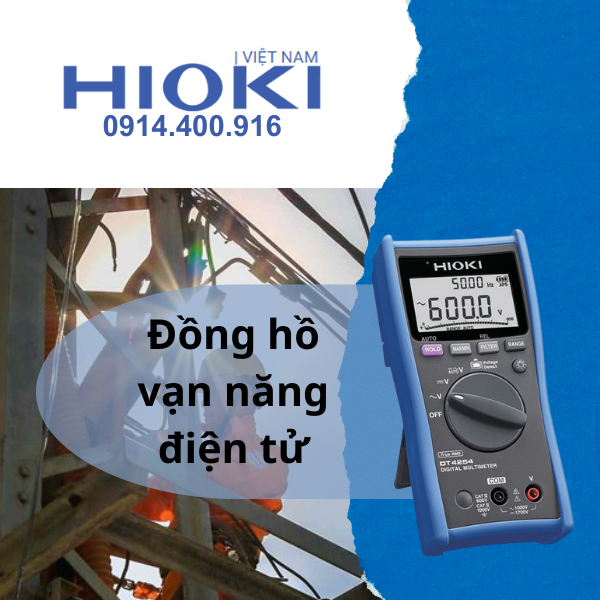

Đồng hồ vạn năng số (Digital Multimeter - DMM) là công cụ đo lường cơ bản và linh hoạt nhất trong hộp công cụ của bất kỳ kỹ thuật viên điện hoặc điện tử nào. Khả năng đo lường nhiều tham số (điện áp V, dòng điện A, điện trở R) đã biến nó thành tiêu chuẩn vàng cho việc chẩn đoán tại hiện trường.

Đồng Hồ Vạn Năng: Thách Thức và Tối ưu Hóa

1. DMM: Công cụ Đa năng và Giới hạn của Phép đo Điện áp Cơ bản

Tuy nhiên, trong môi trường điện hiện đại, DMM phải đối mặt với hai thách thức kỹ thuật lớn: (1) Độ chính xác khi đo lường các dạng sóng bị méo mó (từ các tải phi tuyến như biến tần, bộ nguồn chuyển mạch) và (2) Việc phân biệt giữa điện áp thực và "điện áp ma" (Ghost Voltage) thường gặp trong các mạch điện tử nhạy cảm. Việc vượt qua các thách thức này đòi hỏi công nghệ True-RMS và chức năng Trở kháng Thấp (LoZ).

Đồng Hồ Vạn Năng: Thách Thức và Tối ưu Hóa

2. Công nghệ Cốt lõi: True-RMS và Độ chính xác của Phép đo Nhiệt năng

Khả năng đo lường chính xác năng lượng thực tế của dòng điện là yếu tố then chốt để đảm bảo an toàn và hiệu suất hệ thống.

2.1. Phân tích Dạng sóng Phi Tuyến và Giá trị True-RMS

Hạn chế của Đo Giá trị Trung bình: Các DMM cơ bản (Non-True-RMS) đo giá trị trung bình của dạng sóng AC sau khi chỉnh lưu, sau đó nhân với một hệ số hiệu chỉnh cố định. Phương pháp này chỉ chính xác khi dạng sóng là Hình sin lý tưởng.
Vấn đề Tải Phi Tuyến: Các thiết bị điện tử hiện đại (máy tính, đèn LED, biến tần - VFD) tạo ra dòng điện không phải là hình sin (chứa nhiều sóng hài - Harmonics). Khi đó, phép đo trung bình trở nên sai lệch nghiêm trọng, thường là thấp hơn giá trị thực tế. Điều này có thể dẫn đến việc quá tải hệ thống mà không được phát hiện.
Đo True-RMS (Giá trị Hiệu dụng Thực): DMM True-RMS sử dụng thuật toán hoặc mạch điện tử để tính toán chính xác giá trị hiệu dụng thực. Giá trị RMS là thước đo duy nhất phản ánh chính xác năng lượng nhiệt thực tế của dòng điện.

2.2. Tầm quan trọng của Dải tần số (Bandwidth)

Thách thức: Để tính toán True-RMS chính xác, DMM phải có khả năng đo lường các thành phần tần số cao (Harmonics) có trong tín hiệu bị méo mó.
Yêu cầu Kỹ thuật: DMM chuyên nghiệp có dải tần số rộng hơn (ví dụ: lên đến 20 kHz) so với các mẫu cơ bản. Nếu DMM không có đủ băng thông, nó sẽ không "nhìn thấy" được các sóng hài cao, dẫn đến kết quả True-RMS vẫn bị thiếu chính xác.

Đồng Hồ Vạn Năng: Thách Thức và Tối ưu Hóa

3. Thách thức Điện áp Ma và Chức năng LoZ

Trong các mạch hiện đại, DMM thường phải đối mặt với hiện tượng "điện áp ma" gây nhầm lẫn.

3.1. Hiện tượng Điện áp Ma (Ghost Voltage)

Bản chất: Điện áp ma là điện áp cảm ứng được tích tụ trên các dây dẫn không sử dụng nhưng chạy gần các dây mang điện áp, hoạt động như các bản tụ điện. Điện áp này có thể đo được (30 V−50 V) nhưng không có đủ dòng điện để duy trì.
Vấn đề DMM Trở kháng Cao: Hầu hết DMM có trở kháng đầu vào rất cao (thường là $10 \text{ M\Omega}$) để tránh ảnh hưởng đến mạch điện tử nhạy cảm. Tuy nhiên, trở kháng cao này cho phép chúng "đọc" được điện áp ma này, khiến kỹ thuật viên nhầm tưởng rằng mạch vẫn còn điện.

3.2. Chức năng Trở kháng Thấp (LoZ - Low Impedance)

Giải pháp: Chức năng LoZ chuyển đổi trở kháng đầu vào của DMM thành một giá trị thấp (thường khoảng $\text{3 k\Omega}$). Trở kháng thấp này xả sạch điện áp ma khỏi dây dẫn cảm ứng.
Phân biệt: Nếu DMM ở chế độ LoZ vẫn báo có điện áp, đó là điện áp thực và nguy hiểm. Nếu điện áp biến mất khi chuyển sang LoZ, đó là điện áp ma an toàn. LoZ giúp kỹ thuật viên đưa ra quyết định an toàn chính xác nhất tại hiện trường.

4. Ứng dụng Chẩn đoán Nâng cao và An toàn Vận hành

DMM hiện đại tích hợp các tính năng chẩn đoán chuyên biệt để giải quyết các vấn đề phức tạp.

4.1. Đo Điện áp Biến tần VFD (Low-Pass Filter)

Vấn đề VFD: Biến tần (VFD) điều khiển động cơ bằng cách sử dụng Điều chế độ rộng xung (PWM), tạo ra sóng vuông điện áp có tần số mang (Carrier Frequency) rất cao (từ kHz đến MHz).
Hậu quả: DMM thông thường không được thiết kế để đo chính xác điện áp PWM.
Bộ lọc Thông Thấp (LPF): DMM chuyên nghiệp tích hợp Bộ lọc Thông Thấp (Low-Pass Filter - LPF) để loại bỏ các thành phần tần số cao của PWM, cho phép DMM đọc chính xác điện áp cơ bản cung cấp cho động cơ (điện áp thực tế mà động cơ đang sử dụng).

4.2. Chức năng Min/Max/Average và Ghi Dữ liệu

Sự kiện Thoáng qua: Nhiều lỗi điện là sự kiện thoáng qua (Transient), xảy ra quá nhanh để mắt người có thể đọc được trên màn hình.
Ghi Min/Max/Average: DMM có khả năng ghi lại Giá trị Lớn nhất (Max), Nhỏ nhất (Min), và Trung bình (Average) của một thông số trong một khoảng thời gian, giúp phát hiện các đỉnh hoặc đáy điện áp/dòng điện tức thời.
Datalogging: Các DMM cao cấp có khả năng ghi dữ liệu (Datalogging) và kết nối không dây, cho phép theo dõi xu hướng điện áp hoặc dòng điện theo thời gian, hỗ trợ bảo trì dự đoán.

5. Xu hướng Công nghệ Tương lai: Tích hợp Giao diện và Ghi Dữ liệu Thông minh

Tương lai của DMM là trở thành một giao diện thông minh và an toàn hơn cho người dùng.

5.1. Kết nối Không dây và Giao diện Người dùng

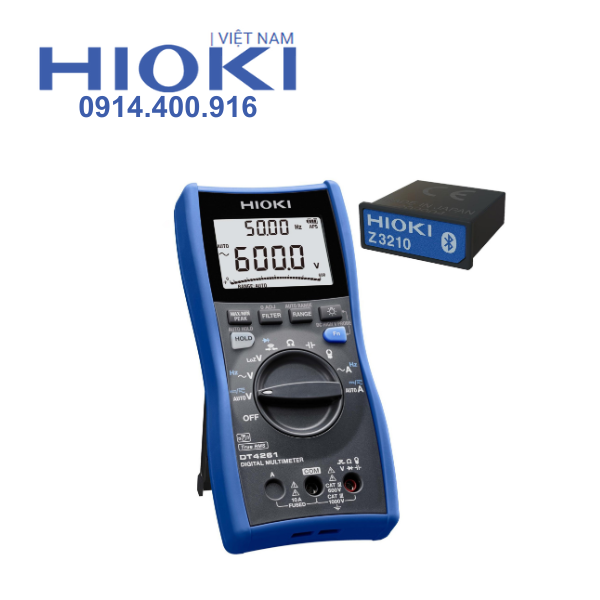

Hiển thị Từ xa: Công nghệ Bluetooth cho phép DMM gửi dữ liệu đo lường theo thời gian thực đến điện thoại thông minh hoặc máy tính bảng. Điều này giúp kỹ thuật viên đứng cách xa khu vực nguy hiểm (ví dụ: tủ điện cao áp) trong khi vẫn đọc và ghi lại dữ liệu.
Ghi Dữ liệu Tự động: Việc tích hợp GPS hoặc khả năng gắn thẻ địa lý vào dữ liệu đo lường giúp tạo ra các báo cáo kiểm tra tự động và truy xuất nguồn gốc công việc dễ dàng hơn.

5.2. Công thái học và An toàn (CAT Ratings)

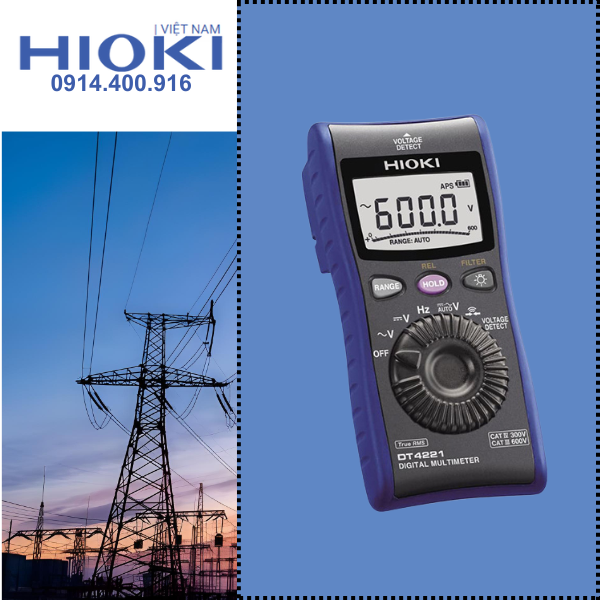

Thiết kế An toàn: DMM phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn CAT (Category) (CAT IV/600 V hoặc CAT III/1000 V). Xếp hạng này không chỉ là điện áp tối đa mà là khả năng chịu được các xung điện áp thoáng qua mà không bị hư hỏng, đảm bảo an toàn tuyệt đối cho người dùng.

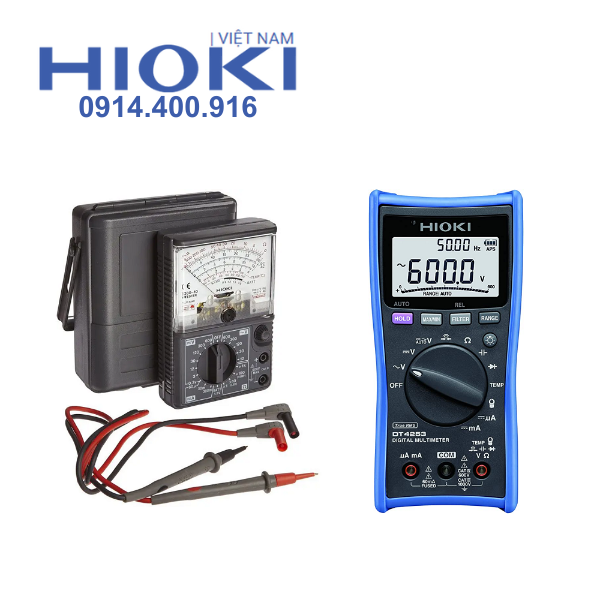

Đồng hồ Vạn Năng đã tiến hóa từ một thiết bị đo cơ bản thành một công cụ chẩn đoán tinh vi. Nó giải quyết các thách thức kỹ thuật cốt lõi thông qua: Đo True-RMS để xử lý dạng sóng phi tuyến và Chức năng LoZ để loại bỏ điện áp ma.

Các tính năng như Bộ lọc Thông Thấp (LPF) và khả năng ghi Min/Max/Average đã biến DMM thành một thiết bị chẩn đoán mạnh mẽ. Việc tích hợp kết nối không dây và tuân thủ tiêu chuẩn CAT nghiêm ngặt đang củng cố vị thế của DMM là công cụ không thể thiếu để đảm bảo độ tin cậy và an toàn trong mọi hệ thống điện.
