Đồng Hồ Vạn Năng: Vượt Qua Phép Đo Cơ Bản và Chẩn Đoán Tín Hiệu Phức Tạp

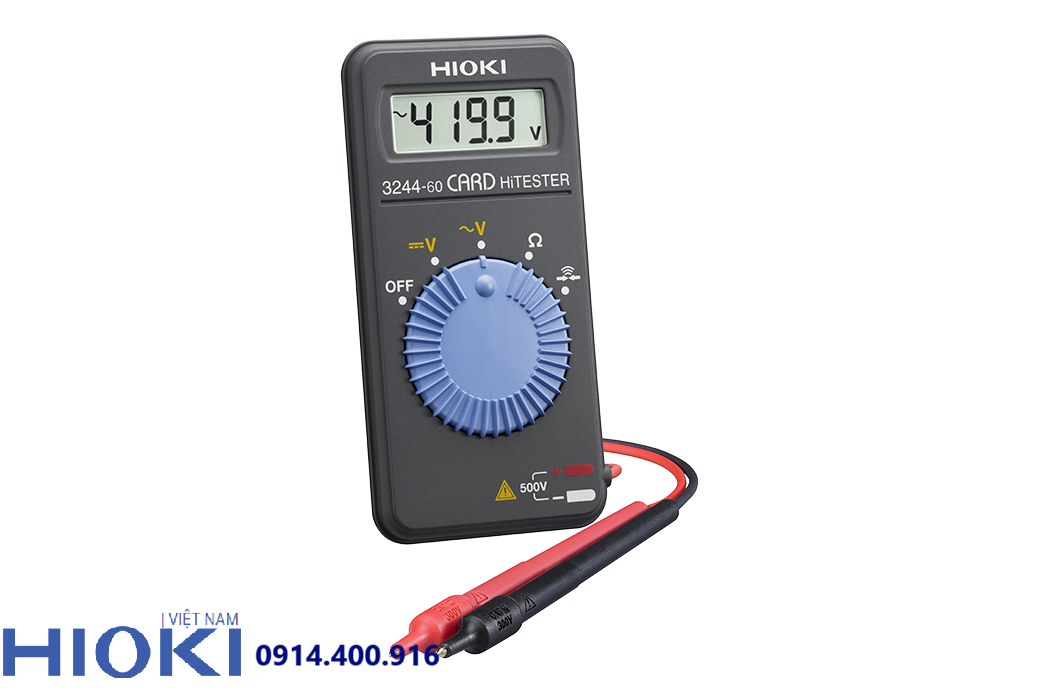

Đồng hồ vạn năng kỹ thuật số (Digital Multimeter - DMM) là công cụ đo lường phổ biến và linh hoạt nhất trong kỹ thuật điện, điện tử và công nghiệp. DMM là nền tảng chẩn đoán, cung cấp các phép đo cơ bản về điện áp, dòng điện và điện trở. Tuy nhiên, trong môi trường điện tử công suất và truyền thông hiện đại, vai trò của DMM đã mở rộng đáng kể, đòi hỏi khả năng xử lý các tín hiệu bị méo mó, nhiễu và không ổn định.

DMM cao cấp đã vượt qua giới hạn của các phép đo giá trị trung bình (Average Sensing) để tập trung vào True-RMS, độ chính xác và độ phân giải cao, và các chức năng chẩn đoán lỗi phức tạp. Bài viết này sẽ đi sâu vào cơ chế vật lý của phép đo True-RMS và lý do nó bắt buộc phải có cho các tín hiệu phi sin (Non-sinusoidal), phân tích thách thức của việc đo lường tín hiệu tần số cao (RFI/EMI), và vai trò của DMM trong việc kiểm tra các hệ thống điều khiển PLC và các phép đo điện dung chính xác.

Phép Đo Cốt lõi: True-RMS và Tín hiệu

Độ chính xác của phép đo điện áp và dòng điện AC phụ thuộc vào khả năng xử lý các dạng sóng không phải hình sin.

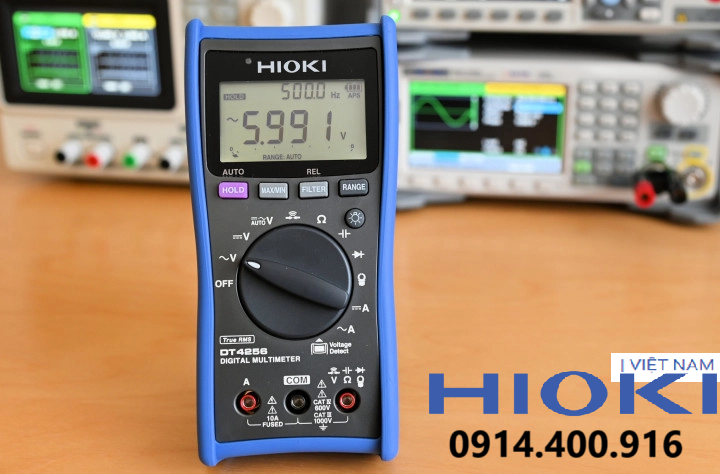

Phân biệt Phép đo Giá trị Trung bình và True-RMS

Phép đo Giá trị Trung bình (Average Sensing): Các DMM giá rẻ giả định tín hiệu là hình sin thuần túy và tính toán giá trị RMS bằng cách nhân giá trị trung bình đã chỉnh lưu với một hệ số dạng sóng (Form Factor) cố định (≈1.11).
Giới hạn: Nếu tín hiệu bị méo (ví dụ: xung, sóng vuông, sóng hài), phép đo này sẽ sai lệch nghiêm trọng.
True-RMS (Root Mean Square): DMM True-RMS tính toán giá trị RMS thực bằng cách lấy mẫu tín hiệu, bình phương từng mẫu, tính giá trị trung bình của các bình phương đó, và sau đó lấy căn bậc hai.
Tầm quan trọng: True-RMS là bắt buộc để đo lường chính xác đầu ra của biến tần VFD, bộ nguồn chuyển mạch (SMPS) và các tải phi tuyến tính khác, nơi dòng điện thường có hệ số đỉnh (Crest Factor) cao.

Hệ số Đỉnh (Crest Factor - CF)

Định nghĩa: CF là tỷ số giữa giá trị đỉnh (Peak Value) của dạng sóng và giá trị RMS của nó. CF=Peak/RMS. Đối với hình sin thuần túy, CF≈1.414.
Chẩn đoán: Tải phi tuyến tính có CF rất cao (ví dụ: 3.0 đến 6.0). DMM True-RMS phải có dải động đủ rộng để đo các đỉnh dòng điện này mà không bị cắt hoặc bão hòa.

Đồng Hồ Vạn Năng: Vượt Qua Phép Đo Cơ Bản và Chẩn Đoán Tín Hiệu Phức Tạp

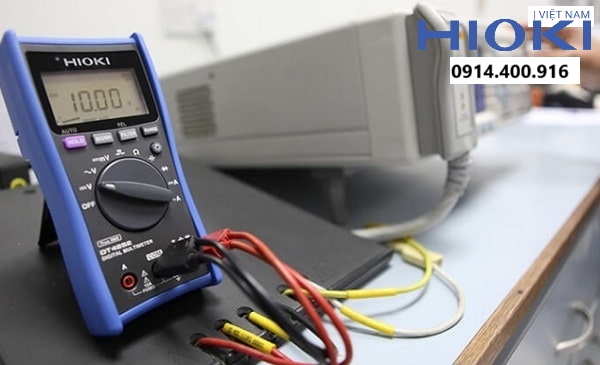

Ứng dụng Chẩn đoán Chuyên biệt

DMM đã tích hợp các chức năng đo lường vốn chỉ dành cho thiết bị chuyên dụng.

Chức năng Đo Điện dung (Capacitance)

Tầm quan trọng: Đo điện dung là cần thiết để kiểm tra các tụ khởi động động cơ (Motor Start Capacitors) hoặc các tụ điện trong bộ nguồn.
Chẩn đoán: Tụ điện bị hỏng thường có điện dung giảm đáng kể so với giá trị danh định, dẫn đến hiệu suất động cơ kém hoặc lỗi mạch điện tử.

Kiểm tra Diodes và Bán dẫn

Chức năng Diode Test: DMM áp dụng một dòng điện nhỏ qua diode và đo điện áp rơi thuận (Forward Voltage Drop). Giá trị này giúp xác định xem diode có bị hỏng (Short) hay hở (Open) hay không.
Ứng dụng: Thiết yếu để chẩn đoán các cầu chỉnh lưu (Rectifier Bridges) trong các bộ nguồn DC.

Ghi Dữ liệu Tối thiểu/Tối đa/Trung bình (MIN/MAX/AVG Recording)

Tầm quan trọng: Phát hiện các sự kiện thoáng qua (Transients) hoặc sự thay đổi điện áp/dòng điện không đều theo thời gian.
Ứng dụng: Để một DMM ghi lại giá trị MIN/MAX của điện áp nguồn trong 24 giờ có thể phát hiện các sụt áp nhanh (Sags) mà không cần dùng đến Power Quality Analyzer phức tạp.

Đồng hồ vạn năng kỹ thuật số (DMM) là công cụ nền tảng đã tự nâng cấp để đáp ứng các yêu cầu của hệ thống điện hiện đại. Bằng việc chuyển sang công nghệ True-RMS và tích hợp Lọc Thông Thấp (LPF), DMM có khả năng chẩn đoán chính xác các tín hiệu bị méo mó và loại bỏ nhiễu điện tử. Khả năng đo đa chức năng, từ điện áp cơ bản đến điện dung và ghi dữ liệu MIN/MAX, đảm bảo rằng DMM vẫn là công cụ linh hoạt và không thể thiếu cho mọi kỹ thuật viên, từ sửa chữa điện tử đến bảo trì công nghiệp.
