Giám sát chênh lệch nhiệt độ không gian kho dược phẩm

Ngành công nghiệp sản xuất và phân phối dược phẩm luôn đặt yêu cầu kiểm soát môi trường lưu trữ ở mức độ khắt khe nhất. Các kho lạnh có sức chứa hàng ngàn tấn hàng hóa không thể tự động duy trì một mức nhiệt độ đồng nhất tuyệt đối tại mọi vị trí do sự cản trở vật lý của các hệ thống kệ sắt nhiều tầng.

Sự chênh lệch nhiệt độ cục bộ giữa các khu vực gần cửa phả gió lạnh và các góc khuất tạo ra sự sai lệch lớn trong việc bảo quản vắc xin và thuốc sinh học. Các cán bộ quản lý kho hàng không thể chỉ dựa vào một vài cảm biến gắn cố định trên tường để đánh giá toàn bộ môi trường không gian rộng lớn này.

Để phác họa bản đồ nhiệt độ chính xác cho toàn bộ cơ sở các kỹ sư bắt buộc phải sử dụng thiết bị ghi dữ liệu đa kênh có khả năng kết nối hàng chục điểm đo cùng lúc. Thiết bị đo lường này thu thập thông số liên tục từ nhiều vị trí không gian khác nhau nhằm thể hiện bức tranh toàn cảnh về sự phân bố nhiệt độ kho hàng.

Giám sát chênh lệch nhiệt độ không gian kho dược phẩm

I. Cấu trúc luồng khí lạnh và hiện tượng đọng nhiệt cục bộ

Bên trong các cơ sở lưu trữ dược phẩm không khí lạnh được bơm từ hệ thống điều hòa trung tâm xuống các lối đi. Tuy nhiên luồng khí này không thể phân bổ đồng đều theo dạng tuyến tính. Các thùng carton chứa thuốc được xếp chồng lên nhau thành những khối đặc sát trần nhà tạo ra các vật cản cơ học khổng lồ chặn đứng đường đi của gió lạnh.

Sự hiện diện của các khối hàng hóa này dẫn đến sự phân hóa nhiệt độ rõ rệt tại từng điểm trong không gian:

Khu vực họng gió đón nhận lượng khí lạnh trực tiếp khiến nhiệt độ tại đây thường xuyên hạ thấp hơn mức tiêu chuẩn làm đông đá các dung dịch sinh học bên trong ống tiêm.
Khu vực sát mái tôn hấp thụ bức xạ nhiệt từ môi trường bên ngoài truyền vào khiến lớp không khí phía trên cùng luôn nóng hơn bề mặt sàn nhà vài độ C.
Khu vực góc chết cuối kho hàng hoàn toàn không có sự luân chuyển không khí mới tạo ra một điểm đọng nhiệt tĩnh khiến các thùng vắc xin tại đây nhanh chóng mất đi hiệu lực sinh lý.

Sự chênh lệch nhiệt độ này diễn ra âm thầm suốt ngày đêm và liên tục biến động mỗi khi cửa cuốn kho hàng mở ra để xe nâng đưa hàng vào. Sự xáo trộn các khối không khí nóng lạnh này tạo ra các điểm đọng nhiệt di động cực kỳ khó nắm bắt bằng các phép đo đơn lẻ.

II. Thiệt hại tài chính khi dược chất biến đổi cấu trúc hóa học

Sự sai lệch nhiệt độ so với dải tiêu chuẩn cho phép mang lại sự phá hủy trực tiếp đối với chuỗi peptide và protein bên trong các loại thuốc sinh học đặc trị. Khi nhiệt độ vượt quá ngưỡng giới hạn cấu trúc phân tử của vắc xin bị bẻ gãy và mất hoàn toàn khả năng tạo ra kháng thể cho người sử dụng. Ngược lại nếu nhiệt độ hạ xuống dưới mức đóng băng các tinh thể đá siêu nhỏ sẽ hình thành bên trong dung dịch và phá vỡ lớp vỏ màng tế bào của các thành phần hoạt tính.

Sự thay đổi trạng thái hóa học này hoàn toàn không thể nhận biết bằng mắt thường thông qua việc quan sát vỏ hộp hay màu sắc dung dịch. Một lô hàng vắc xin chịu tác động của sự chênh lệch nhiệt độ cục bộ trong kho lưu trữ vẫn mang diện mạo hoàn hảo nhưng thực chất đã trở thành các chế phẩm vô giá trị. Khi những lô thuốc hỏng này được tiêm vào cơ thể người bệnh hậu quả y tế xảy ra sẽ phá hủy hoàn toàn uy tín thương mại của tập đoàn dược phẩm.

Hệ lụy tiếp theo là việc nhà sản xuất phải tiến hành tiêu hủy hàng chục ngàn liều thuốc đặc trị đắt đỏ gây thất thoát hàng triệu đô la chỉ vì một điểm mù nhiệt độ góc kho. Đi kèm với đó là các biên bản đình chỉ hoạt động kho bãi từ cơ quan kiểm định y tế cho đến khi cơ sở lưu trữ chứng minh được khả năng kiểm soát đồng đều nhiệt độ trên toàn bộ diện tích sàn và các tầng kệ hàng hóa.

III. Cơ chế thu thập dữ liệu đồng thời từ mạng lưới cảm biến

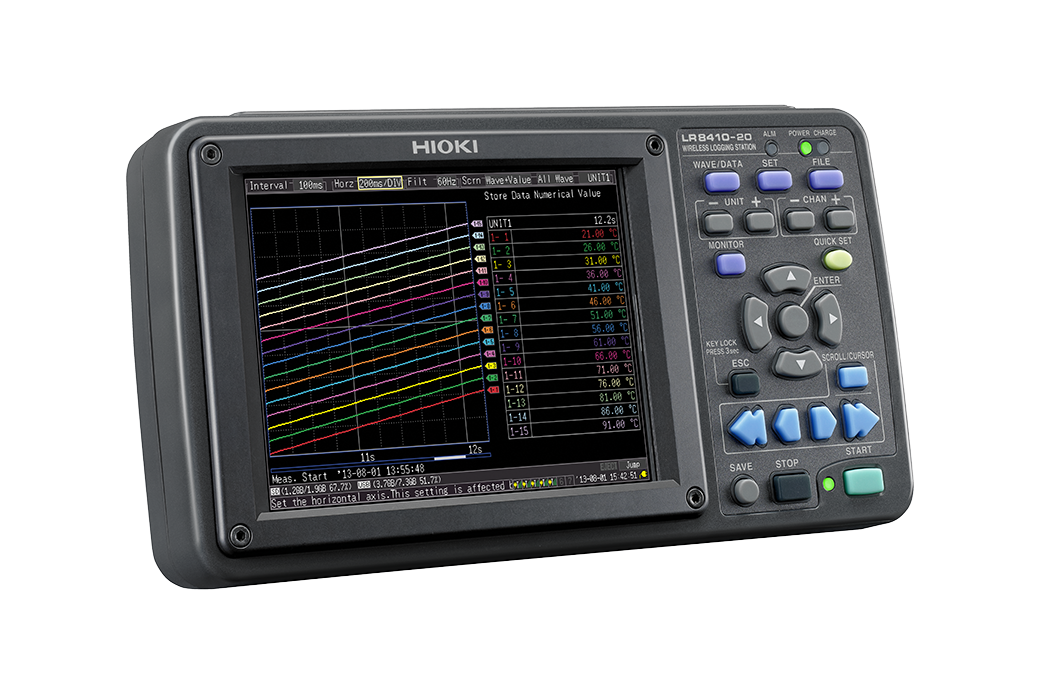

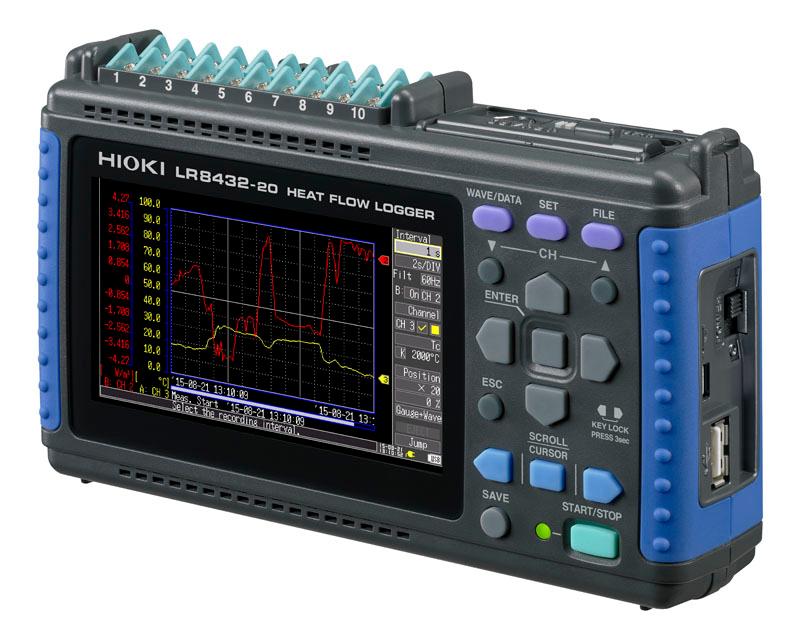

Để bắt giữ các điểm đọng nhiệt trôi nổi trong không gian kho các kỹ sư đo lường triển khai một hệ thống thiết bị ghi chép thông số kỹ thuật đa điểm. Thay vì cầm một chiếc nhiệt kế đi đo từng góc xưởng thiết bị trung tâm này được đặt cố định tại trạm kiểm soát và kéo dây tín hiệu nối dài đến hàng chục vị trí khác nhau.

Mỗi đầu dây dẫn là một đầu dò cặp nhiệt điện cực kỳ nhạy bén được cố định trực tiếp vào các thùng hàng tại tầng thấp nhất tầng giữa và tầng cao nhất của kệ sắt. Thiết bị ghi chép trung tâm sở hữu bộ vi xử lý mạnh mẽ cho phép nó đọc tín hiệu điện áp từ tất cả các đầu dò này trong cùng một tích tắc đồng hồ.

Người vận hành sẽ thiết lập thông số thời gian trên máy để cứ mỗi một phút thiết bị lại lưu trữ đồng loạt năm mươi kết quả nhiệt độ khác nhau vào bộ nhớ nội bộ. Hoạt động ghi chép này diễn ra không ngừng nghỉ suốt bảy ngày liên tục kể cả trong những ngày nghỉ lễ khi kho hàng đóng kín cửa hoàn toàn không có nhân sự giám sát trực tiếp.

Khả năng thu nhận thông số với cường độ cao và diện rộng này cung cấp một khối lượng dữ liệu khổng lồ. Thiết bị đóng vai trò như một hệ thống camera giám sát nhiệt học ghi hình lại mọi sự dịch chuyển của các khối không khí nóng lạnh diễn ra bên trong không gian lưu trữ suốt một tuần lễ làm việc.

IV. Phân tích biểu đồ và xác định điểm mù không khí

Sau khi kết thúc đợt thu thập thông số kéo dài bảy ngày dữ liệu từ máy đo đa điểm sẽ được xuất sang phần mềm máy tính chuyên dụng. Phần mềm này thực hiện thao tác biến đổi hàng triệu con số thô thành các dạng biểu đồ đường gấp khúc đa sắc màu. Việc đọc hiểu biểu đồ tập trung vào ba yếu tố thông số cụ thể.

Thứ nhất là sự xếp chồng của các đường biểu đồ cho thấy mức độ đồng nhất không khí. Nếu năm mươi đường kẻ biểu diễn cho năm mươi vị trí có xu hướng bó sát vào nhau tại ngưỡng bốn độ C hệ thống điều hòa đang làm việc cực kỳ hiệu quả. Ngược lại nếu các đường kẻ phân tán cách xa nhau minh chứng cho việc không khí lạnh không thể chạm tới một số dãy kệ nhất định.

Thứ hai là sự xuất hiện của các đỉnh nhọn trên biểu đồ tương ứng với các sự kiện mở cửa kho. Thiết bị ghi chép cho thấy chính xác khu vực nào sát cửa ra vào bị tác động mạnh nhất bởi luồng khí nóng từ xe tải chở hàng thổi vào và mất bao nhiêu phút để nhiệt độ khu vực đó hạ xuống trở lại mức an toàn.

Thứ ba là việc định vị chính xác điểm chết nhiệt độ. Nhờ vào các thẻ tên đánh dấu vị trí cáp đo trên phần mềm ban quản lý kho sẽ nhìn thấy ngay góc khuất nào đang ở trạng thái chín độ C vượt xa ngưỡng bảo quản vắc xin. Từ con số này họ sẽ điều động thợ cơ khí dời lại dãy kệ sắt để dọn đường cho luồng gió máy lạnh thổi qua.

V. Tiêu chuẩn thực hành phân phối tốt đối với kho bảo quản

Trong lĩnh vực kinh doanh sản phẩm y tế việc vẽ bản đồ nhiệt không chỉ để kiểm tra cơ sở hạ tầng mà là một điều kiện tiên quyết để đạt chứng nhận thực hành phân phối tốt của tổ chức y tế quốc tế. Các nhà quản lý đặt ra các tiêu chuẩn đo lường khắt khe buộc các doanh nghiệp dược phẩm phải chứng minh bằng văn bản kỹ thuật về độ ổn định môi trường kho bãi.

Các báo cáo trích xuất từ thiết bị ghi dữ liệu đa điểm là bằng chứng duy nhất được các đoàn đánh giá chấp thuận trong các đợt kiểm tra định kỳ thông qua các tiêu chí đo lường sau:

Hồ sơ đo lường phải thể hiện tính liên tục không bị gián đoạn thông số trong suốt khoảng thời gian bảy mươi hai giờ làm việc bình thường.
Thông số trên thiết bị ghi chép trung tâm phải vượt qua các đợt hiệu chuẩn độ lệch pha theo chuẩn quốc gia về đo lường nhiệt động học.
Biểu đồ phải chỉ ra vị trí không gian nóng nhất và lạnh nhất trong kho để lấy làm cơ sở đặt các màn hình giám sát cố định vĩnh viễn sau này.

Sự thiếu hụt các bản báo cáo từ thiết bị đo lường đồng bộ này sẽ khiến kho hàng mất ngay giấy phép lưu trữ các loại thuốc đặc trị nhóm A ép buộc cơ sở phải thiết lập lại toàn bộ hệ thống kệ hàng từ đầu.

VI. Mua sắm trang bị hệ thống ghi dữ liệu tại Hioki Việt Nam

Để thiết lập một hệ thống lập bản đồ nhiệt độ không gian nhà kho hoàn chỉnh và đạt chuẩn quốc tế quý đơn vị hãy liên hệ mua sắm tại Hiokivietnam và nhận được các quyền lợi kỹ thuật vững chắc:

Nhà phân phối cung cấp các dòng máy ghi nhận thông số đa điểm chính hãng với độ chính xác đến từng phần mười độ C loại bỏ hoàn toàn sai số thiết bị đo.
Hỗ trợ cung cấp hàng chục mét cáp đo chuyên dụng có bọc lưới kim loại chống nhiễu tín hiệu đáp ứng mọi độ dài để kéo đến tận các góc xa nhất của kho bãi.
Đội ngũ kỹ thuật viên am hiểu về thiết bị sẽ trực tiếp bàn giao phần mềm máy tính và hướng dẫn chi tiết cách xuất biểu đồ dữ liệu lập báo cáo nhiệt độ kho hàng.
Sản phẩm được bảo hành chính hãng trong thời gian dài đi kèm các chính sách cung cấp chứng chỉ hiệu chuẩn đo lường phục vụ cho các đợt thanh tra tiêu chuẩn y tế.
Luôn sẵn có các linh kiện kỹ thuật như thẻ nhớ công nghiệp pin dự phòng đầu dò cảm biến thay thế ngay lập tức khi nhà máy mở rộng quy mô diện tích lưu trữ hàng hóa.

Việc đầu tư một cỗ máy ghi chép thông số môi trường nhiều kênh đòi hỏi sự thẩm định kỹ lưỡng về dải đo độ bền bo mạch và khả năng chống nhiễu tín hiệu điện từ. Các kho lạnh thường chứa rất nhiều động cơ quạt công suất lớn phát ra từ trường mạnh dễ làm sai lệch kết quả truyền về từ các đầu dò cặp nhiệt điện kéo dài xa hàng chục mét.
