Khi nào cần đo trở kháng thay vì đo điện trở?

Trong lĩnh vực điện tử cơ bản, khái niệm điện trở một chiều thường được dùng để đánh giá mức độ cản trở dòng điện của vật dẫn. Tuy nhiên, khi áp dụng vào môi trường vận hành thực tế với các tín hiệu xoay chiều, xung tần số cao hay các mạch điện phức tạp, con số điện trở đơn thuần này không còn phản ánh đúng bản chất vật lý của thiết bị.

Để thấu hiểu tường tận hành vi của một linh kiện hoặc mạch điện dưới tác động của tín hiệu thực tế, các kỹ sư cần quan tâm đến đại lượng tổng quát hơn gọi là trở kháng. Đây là sự tổng hợp của điện trở thực, khả năng tích trữ năng lượng điện và khả năng tích trữ năng lượng từ trường. Việc chỉ đo điện trở một chiều trên các thiết bị hoạt động ở tần số cao giống như việc chỉ nhìn thấy một phần rất nhỏ của tảng băng chìm, dễ dẫn đến những đánh giá sai lầm nghiêm trọng về chất lượng và độ bền của sản phẩm.

Sự chuyển dịch từ các phép đo tĩnh sang các phân tích động đòi hỏi sự hỗ trợ của thiết bị đo trở kháng chuyên dụng. Công cụ này cho phép quét mẫu vật qua nhiều dải tần số khác nhau, từ đó vẽ nên bức tranh toàn cảnh về đặc tính hoạt động của thiết bị, giúp kỹ thuật viên phát hiện những lỗi tiềm ẩn mà một chiếc đồng hồ vạn năng thông thường không thể nào nhìn thấy được.

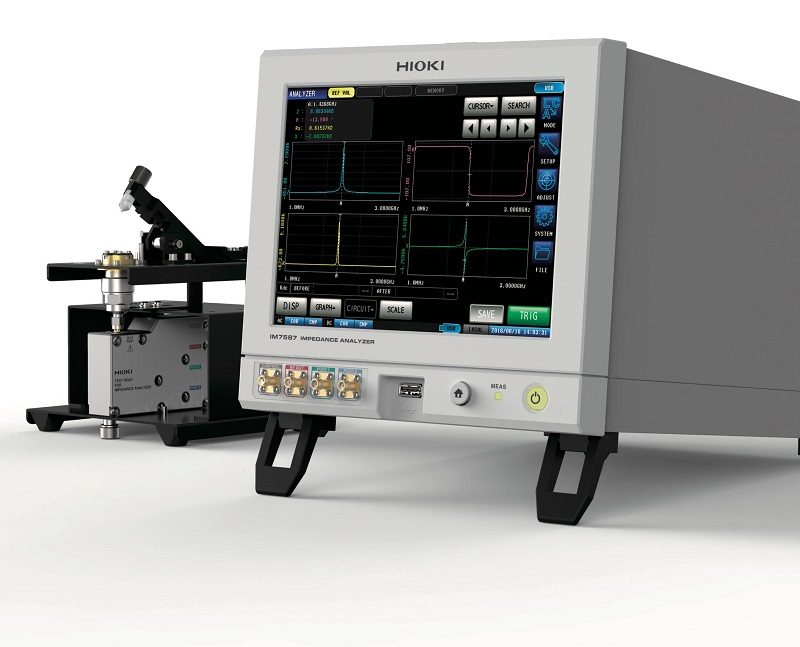

Khi nào cần đo trở kháng thay vì đo điện trở?

I. ĐÁNH GIÁ CHÍNH XÁC ĐỘ BỀN CỦA ẮC QUY VÀ PIN DỰA TRÊN NỘI TRỞ XOAY CHIỀU

Trong các hệ thống lưu trữ năng lượng quan trọng như bộ lưu điện UPS, xe điện hay các trạm phát sóng viễn thông, độ tin cậy của khối pin là yếu tố sống còn. Một vấn đề thường gặp là viên pin có thể vẫn hiển thị đủ mức điện áp khi đo ở chế độ không tải, nhưng lại sụt áp nghiêm trọng ngay khi kết nối với tải thực tế. Nguyên nhân chính nằm ở sự gia tăng nội trở bên trong do quá trình lão hóa hóa học diễn ra âm thầm.

Tuy nhiên, việc đo điện trở một chiều của pin bằng đồng hồ thông thường thường không chính xác do ảnh hưởng của điện thế phân cực tại các bản cực. Phương pháp chuẩn công nghiệp hiện nay là đo trở kháng xoay chiều tại một tần số cố định (thường là 1 ki-lô Hc). Tại tần số này, các thành phần ảo ảnh hưởng đến kết quả đo được loại bỏ, cho phép kỹ thuật viên nhìn thấy giá trị điện trở nội tại thực sự của các phản ứng hóa học bên trong viên pin.

Những lợi ích cụ thể và các dấu hiệu lỗi được phát hiện qua phép đo này bao gồm:

Phát hiện sớm các ngăn pin bị chai hoặc bị sunfat hóa tấm cực ngay cả khi điện áp hở mạch vẫn ở mức bình thường, giúp loại bỏ các "quả bom nổ chậm" trong hệ thống nguồn dự phòng.
Xác định chính xác khả năng xả dòng khởi động tức thời của ắc quy, đảm bảo động cơ hoặc hệ thống máy chủ có thể vận hành trơn tru trong điều kiện khắc nghiệt nhất.
So sánh độ đồng đều giữa các ngăn pin trong một khối pin lớn; sự chênh lệch trở kháng là dấu hiệu báo trước của sự mất cân bằng nhiệt, dẫn đến việc một cell pin bị nóng quá mức và gây hư hỏng dây chuyền.
Theo dõi biểu đồ xu hướng tăng dần của trở kháng theo thời gian để lên kế hoạch thay thế chủ động, tránh trường hợp hệ thống sập nguồn đột ngột khi đang vận hành tải cao.

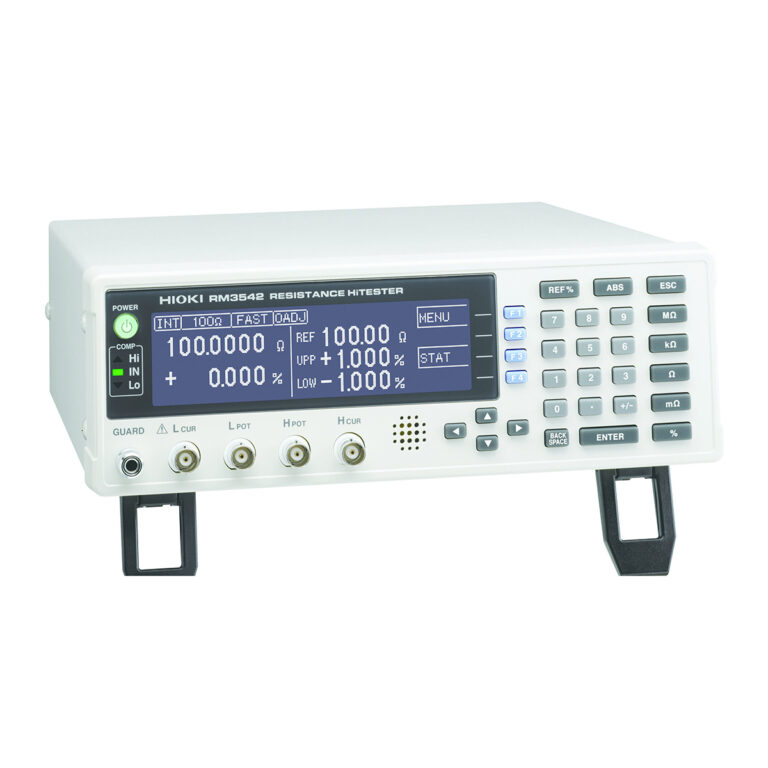

Khi nào cần đo trở kháng thay vì đo điện trở?

II. PHÁT HIỆN LINH KIỆN TỤ ĐIỆN VÀ CUỘN CẢM KÉM CHẤT LƯỢNG DO CÁC THÀNH PHẦN KÝ SINH

Trong thiết kế mạch điện tử, một tụ điện hay cuộn cảm lý tưởng chỉ tồn tại trên lý thuyết sách vở. Trong thực tế sản xuất, mọi linh kiện đều chứa các thành phần ký sinh không mong muốn. Một tụ điện thực tế sẽ bao gồm điện dung mong muốn, cộng thêm một điện trở nối tiếp tương đương và một độ tự cảm nối tiếp. Khi hoạt động ở tần số cao, chính các thành phần ký sinh này mới là yếu tố quyết định hiệu suất và tuổi thọ của mạch chứ không phải giá trị điện dung ghi trên vỏ.

Nếu chỉ sử dụng đồng hồ vạn năng để đo điện dung, bạn có thể thấy giá trị vẫn nằm trong dung sai cho phép, nhưng thiết bị đo trở kháng chuyên sâu có thể cho thấy chỉ số điện trở nối tiếp tương đương đang tăng cao bất thường. Trong các bộ nguồn xung chuyển đổi điện áp, thành phần điện trở ký sinh này sẽ làm tụ điện nóng lên dữ dội do tiêu hao năng lượng dưới dạng nhiệt. Nhiệt độ cao làm dung dịch điện phân bên trong tụ bị khô nhanh chóng, dẫn đến phồng tụ, nứt vỏ và làm ngừng hoạt động toàn bộ bo mạch.

Đối với các mạch thu phát sóng vô tuyến, độ thuần khiết của cuộn cảm mới là quan trọng. Việc đo trở kháng giúp xác định xem cuộn dây có đủ chất lượng để duy trì dao động ổn định hay không, hay đang bị suy hao năng lượng quá lớn do hiệu ứng dòng điện chạy trên bề mặt dây hoặc do vật liệu lõi từ kém chất lượng. Những lỗi này là nguyên nhân khiến các thiết bị thu phát sóng bị nhiễu, tầm hoạt động ngắn và tín hiệu chập chờn mà các phép đo điện trở DC không thể nào phát hiện ra.

III. KIỂM TRA HIỆU SUẤT HOẠT ĐỘNG CỦA CÁC THIẾT BỊ RUNG SIÊU ÂM VÀ GỐM ÁP ĐIỆN

Công nghệ siêu âm ngày nay được ứng dụng rộng rãi trong công nghiệp, từ máy hàn nhựa, bể rửa chi tiết cơ khí cho đến các đầu dò y tế. Trái tim của các thiết bị này là gốm áp điện, hoạt động dựa trên nguyên lý cộng hưởng cơ-điện. Tại tần số cộng hưởng, trở kháng của linh kiện sẽ thay đổi đột ngột, cho phép chuyển đổi năng lượng điện thành năng lượng cơ học (rung động) hiệu quả nhất.

Việc đo điện trở thông thường với gốm áp điện là vô nghĩa vì về mặt điện một chiều, nó là một vật liệu cách điện hoàn toàn. Chỉ có máy phân tích trở kháng mới có thể quét dải tần số để tìm ra điểm cộng hưởng và điểm phản cộng hưởng chính xác. Đây là thông số duy nhất để đánh giá xem thiết bị rung có còn hoạt động tốt hay không.

Quá trình phân tích trở kháng giải quyết các vấn đề sản xuất cụ thể sau:

Đồng bộ hóa tần số hoạt động của máy phát nguồn với đầu rung siêu âm để đạt hiệu suất rung mạnh nhất, giúp mối hàn chắc chắn hoặc quá trình làm sạch diễn ra nhanh hơn.
Phát hiện các vết nứt vi mô bên trong cấu trúc gốm áp điện thông qua sự biến dạng bất thường của đường cong trở kháng trên đồ thị hiển thị.
Kiểm tra mức độ "già hóa" của đầu rung sau một thời gian dài sử dụng, khi điểm tần số cộng hưởng bị trôi đi so với thiết kế ban đầu, làm giảm hiệu suất làm việc.
Đánh giá khả năng chuyển đổi năng lượng của vật liệu, giúp nhà sản xuất loại bỏ các lô hàng linh kiện kém chất lượng ngay từ khâu đầu vào.

Khi nào cần đo trở kháng thay vì đo điện trở?

IV. PHÂN TÍCH SỰ TƯƠNG THÍCH GIỮA LOA VÀ AMPLI THÔNG QUA BIỂU ĐỒ TRỞ KHÁNG THỰC TẾ

Trong ngành công nghiệp âm thanh, thông số trở kháng danh định (ví dụ 4 Ohm hay 8 Ohm) in trên loa chỉ là giá trị tham chiếu tại một tần số nhất định. Thực tế, loa là một tải phức tạp bao gồm cuộn dây động, nam châm và màng đàn hồi. Trở kháng của loa thay đổi liên tục và rất mạnh theo tần số của tín hiệu âm thanh đưa vào. Tại tần số cộng hưởng của màng loa, trở kháng có thể vọt lên rất cao, trong khi ở các dải tần khác lại sụt xuống rất thấp.

Việc hiểu rõ đường cong trở kháng này là chìa khóa để phối ghép bộ khuếch đại (ampli) với loa một cách an toàn và hay nhất. Nếu trở kháng của loa sụt xuống quá thấp ở một dải tần nào đó, nó sẽ rút một dòng điện cực lớn từ ampli, có thể làm nóng và cháy tầng công suất của ampli nếu không được bảo vệ. Ngược lại, phân tích trở kháng giúp các kỹ sư thiết kế bộ phân tần thụ động chính xác, đảm bảo các dải âm trầm, trung, cao được chia tách mượt mà mà không gây méo tiếng hay lệch pha âm thanh.

Ngoài ra, việc đo quét trở kháng cũng giúp phát hiện các lỗi cơ khí bên trong loa như kẹt cuộn dây (côn loa), lệch tâm nam châm hay đứt dây ngầm chập chờn. Những lỗi cơ khí này làm thay đổi hình dạng biểu đồ trở kháng một cách đặc trưng, cho phép kỹ thuật viên chẩn đoán bệnh cho loa mà không cần phải tháo rời hay phá hủy màng loa để kiểm tra.

V. ĐẢM BẢO TÍN HIỆU TRUYỀN DẪN TỐC ĐỘ CAO TRÊN BO MẠCH KHÔNG BỊ SUY HAO VÀ NHIỄU LOẠN

Với sự phát triển bùng nổ của vi xử lý tốc độ cao và các chuẩn giao tiếp dữ liệu hiện đại như USB, HDMI hay mạng 5G, các đường mạch in trên bo mạch điện tử không còn đóng vai trò là dây dẫn đơn thuần. Tại tần số cao, mỗi milimet chiều dài đường mạch đều đóng vai trò như một đường truyền dẫn sóng. Để tín hiệu truyền đi từ nguồn đến đích không bị phản xạ ngược lại gây nhiễu loạn dữ liệu, trở kháng đặc tính của đường mạch phải được kiểm soát cực kỳ chặt chẽ và đồng nhất.

Sự sai lệch về kích thước đường mạch, độ dày lớp đồng hay chất lượng vật liệu nền đều làm thay đổi giá trị trở kháng này, dẫn đến suy hao tín hiệu nghiêm trọng. Việc kiểm tra thông mạch bằng dòng một chiều không có ý nghĩa gì trong trường hợp này vì mạch vẫn dẫn điện tốt nhưng dữ liệu cao tần thì không thể truyền qua được.

Ứng dụng của phép đo trở kháng trong lĩnh vực này giải quyết các vấn đề then chốt:

Kiểm tra sự đồng nhất trở kháng của các cặp dây vi sai để đảm bảo tốc độ truyền dữ liệu tối đa không bị suy giảm, giúp hình ảnh mượt mà, mạng internet ổn định.
Phát hiện các điểm đứt gãy trở kháng tại các lỗ mạ xuyên bo mạch hoặc các đầu nối tiếp xúc không đạt chuẩn gây ra hiện tượng phản xạ tín hiệu.
Xác định vị trí chính xác của lỗi ngắn mạch hoặc hở mạch trên đường truyền dài bằng cách phân tích sự phản hồi của sóng điện từ.
Đảm bảo tuân thủ các tiêu chuẩn thiết kế khắt khe của các bo mạch chủ máy tính, máy chủ server và thiết bị viễn thông công nghệ cao, giúp sản phẩm vượt qua các bài kiểm tra chất lượng quốc tế.

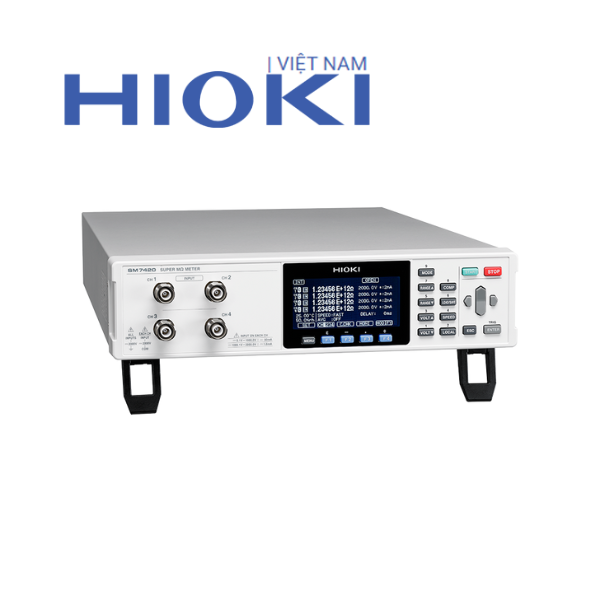

Khi nào cần đo trở kháng thay vì đo điện trở?

VI. MUA SẮM THIẾT BỊ PHÂN TÍCH TRỞ KHÁNG CHÍNH HÃNG TẠI HIOKI VIỆT NAM

Đo trở kháng là một kỹ thuật đo lường cao cấp, đòi hỏi thiết bị phải có độ chính xác cực cao, dải tần số hoạt động rộng và khả năng tính toán các tham số phức tạp theo thời gian thực. Hioki, với bề dày lịch sử lâu đời trong lĩnh vực thiết bị đo lường điện tử, cung cấp dải sản phẩm máy đo LCR và máy phân tích trở kháng hàng đầu thế giới, được tin dùng trong các phòng nghiên cứu phát triển và dây chuyền sản xuất linh kiện bán dẫn quy mô lớn.

Khi lựa chọn thiết bị đo trở kháng tại Hioki Việt Nam, khách hàng sẽ nhận được sự đảm bảo về chất lượng và dịch vụ vượt trội:

Cung cấp đa dạng các dòng máy từ loại để bàn với độ chính xác phòng thí nghiệm cho đến các dòng máy cầm tay tiện lợi cho việc kiểm tra nhanh tại hiện trường.
Dải tần số đo cực rộng, đáp ứng mọi nhu cầu từ đo vật liệu điện, linh kiện điện tử thụ động cho đến các loại ăng-ten cao tần hiện đại.
Phần mềm phân tích chuyên sâu đi kèm giúp kỹ sư dễ dàng mô phỏng mạch tương đương, xuất báo cáo dữ liệu chi tiết và trực quan hóa các đặc tính của sản phẩm.
Đội ngũ chuyên gia kỹ thuật tại Việt Nam sẵn sàng tư vấn giải pháp gá kẹp mẫu đo phù hợp với hình dạng kích thước vật mẫu đặc thù của khách hàng, đảm bảo loại bỏ sai số do tiếp xúc.
Dịch vụ hiệu chuẩn được ủy quyền chính hãng và bảo hành chuyên nghiệp, đảm bảo thiết bị luôn duy trì độ tin cậy tuyệt đối trong các phép đo nhạy cảm nhất.

Việc chuyển đổi từ đo điện trở đơn thuần sang phân tích trở kháng là bước đi bắt buộc để đảm bảo chất lượng và độ bền cho các thiết bị điện tử hiện đại. Hioki Việt Nam tự hào mang đến các giải pháp đo lường chuẩn Nhật Bản, giúp doanh nghiệp làm chủ hoàn toàn các thông số kỹ thuật khắt khe nhất.
