Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

Trong thế giới của bảo trì và sửa chữa thiết bị điện tử công nghiệp – từ các bộ biến tần (Inverter), nguồn xung (SMPS) cho đến các hệ thống UPS cỡ lớn – kỹ sư thường đối mặt với những "căn bệnh" rất khó chịu: Thiết bị chạy chập chờn, thỉnh thoảng báo lỗi, hiệu suất giảm, hoặc nóng lên bất thường mà không rõ nguyên nhân.

Khi tháo bo mạch ra kiểm tra, kỹ sư sử dụng Đồng hồ vạn năng (DMM - Digital Multimeter) để đo các tụ điện và cuộn cảm. Kết quả hiển thị trên màn hình có vẻ khả quan: Tụ 1000µF vẫn báo 980µF, cuộn cảm vẫn thông mạch và có trị số Henry chấp nhận được. Kỹ sư kết luận linh kiện "TỐT" và lắp lại. Nhưng chỉ vài ngày sau, thiết bị lại hỏng, thậm chí gây cháy nổ dây chuyền.

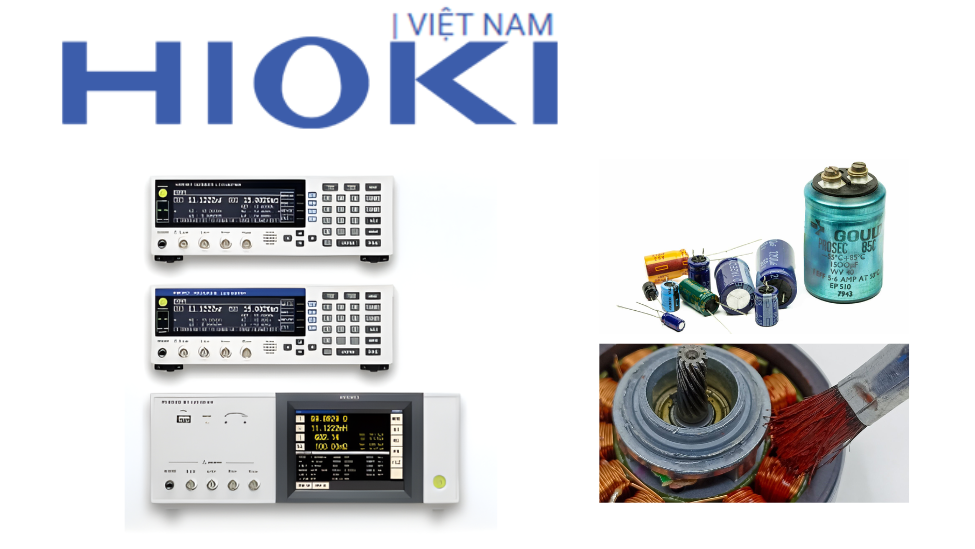

Tại sao linh kiện đo thấy tốt mà thực tế lại hỏng? Câu trả lời nằm ở sự "Già hóa linh kiện" – một quá trình suy thoái âm thầm mà những chiếc đồng hồ vạn năng thông thường hoàn toàn bị "mù". Để nhìn thấy phần chìm của tảng băng trôi này, bạn cần một công cụ chuyên dụng hơn, đó là Máy đo LCR (LCR Meters).

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

3 Dấu hiệu cho thấy linh kiện đang lão hóa

Linh kiện điện tử cũng giống như cơ thể con người, chúng lão hóa theo thời gian sử dụng, đặc biệt dưới tác động của nhiệt độ cao trong tủ điện nhà máy. Dưới đây là 3 cấp độ dấu hiệu hư hỏng mà kỹ sư bảo trì cần nhận biết.

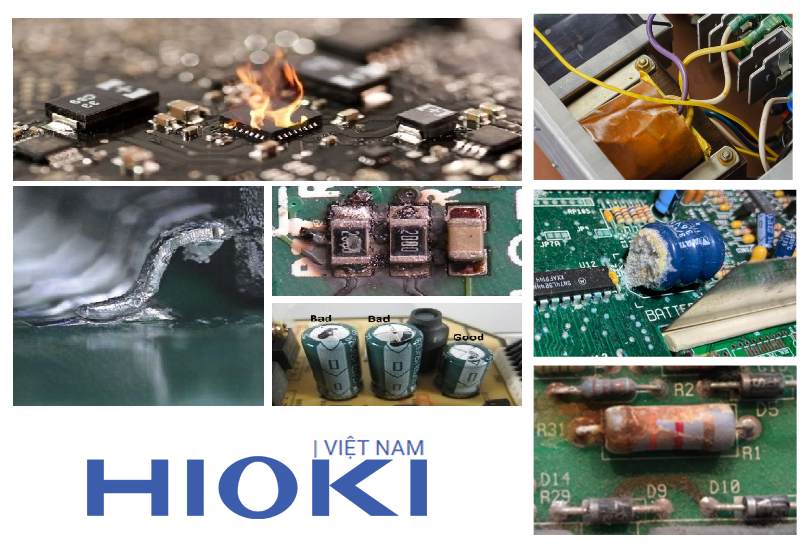

1. Dấu hiệu vật lý (Cấp độ dễ thấy nhất)

Đây là giai đoạn hư hỏng nặng, thường xảy ra khi linh kiện đã hết tuổi thọ hoặc bị quá áp/quá nhiệt nghiêm trọng.

Tụ điện: Đỉnh tụ (van an toàn) bị phồng lên, vỏ tụ bị co rút nhựa, hoặc chân tụ bị chảy dịch điện phân (leakage electrolyte) ăn mòn mạch in.
Cuộn cảm/Biến áp: Lớp băng keo cách điện bị ngả màu vàng sậm hoặc đen do nhiệt, có mùi khét đặc trưng của vecni cháy.
Kết luận: Ở cấp độ này, bạn không cần máy đo. Mắt thường là đủ để quyết định thay thế. Tuy nhiên, chờ đến lúc này thì máy móc thường đã dừng hoạt động (Breakdown).

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

2. Dấu hiệu hiệu suất hệ thống (Cấp độ cảnh báo)

Khi linh kiện bắt đầu già hóa nhưng chưa hỏng hẳn, hệ thống sẽ xuất hiện các triệu chứng "lâm sàng":

Biến tần: Thường xuyên báo lỗi quá áp (Over Voltage) hoặc quá dòng (Over Current) khi tăng tốc, dù tải không nặng. Nguyên nhân thường do tụ DC Link bị giảm khả năng nạp xả nhanh.
Nguồn xung (SMPS): Điện áp đầu ra bị sụt khi có tải, hoặc nhiễu gợn sóng (Ripple noise) tăng cao làm treo vi xử lý (MCU). Nguyên nhân do tụ lọc đầu ra bị tăng trở kháng.
Động cơ: Phát tiếng rít ở tần số cao hoặc nóng bất thường do bộ lọc sóng hài (LC Filter) hoạt động không hiệu quả.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

3. Dấu hiệu thông số kỹ thuật (Cấp độ chuyên sâu - Chỉ máy LCR thấy)

Đây là cốt lõi của vấn đề. Một linh kiện nhìn bên ngoài như mới, nhưng bên trong đã "mục rỗng".

Tụ hóa (Electrolytic Cap): Dung dịch điện phân bên trong bị khô dần.
Biểu hiện: Điện dung (C) giảm nhẹ (có thể vẫn trong dung sai), nhưng Điện trở nối tiếp tương đương (ESR) tăng vọt từ vài mΩ lên vài Ω.
Cuộn cảm (Inductor): Lớp sơn cách điện của dây đồng bị lão hóa, gây chạm chập vài vòng dây (Short turns).
Biểu hiện: Độ tự cảm (L) gần như không đổi, nhưng Hệ số phẩm chất (Q Factor) giảm mạnh. Cuộn dây mất khả năng tích trữ năng lượng từ trường.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

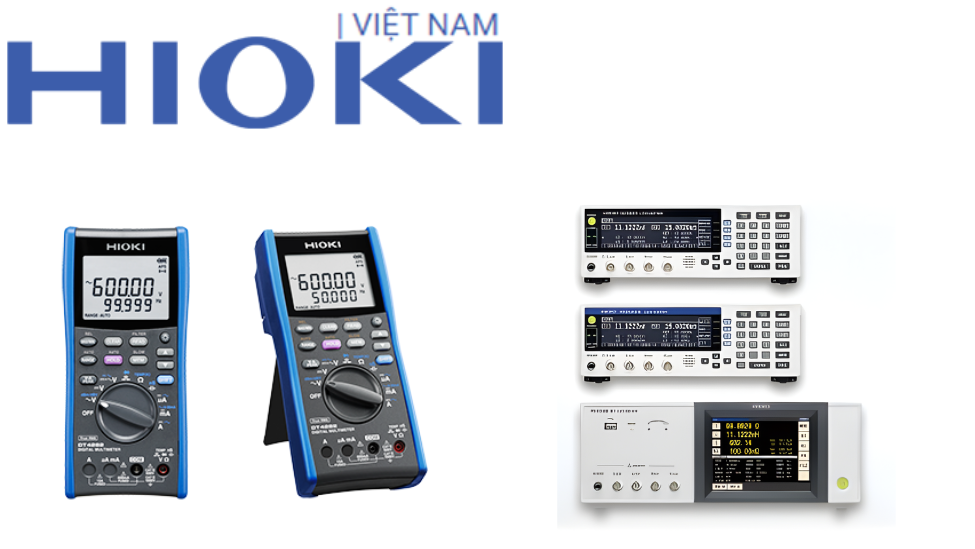

So sánh thực tế: Đồng hồ vạn năng (DMM) vs. Máy đo LCR

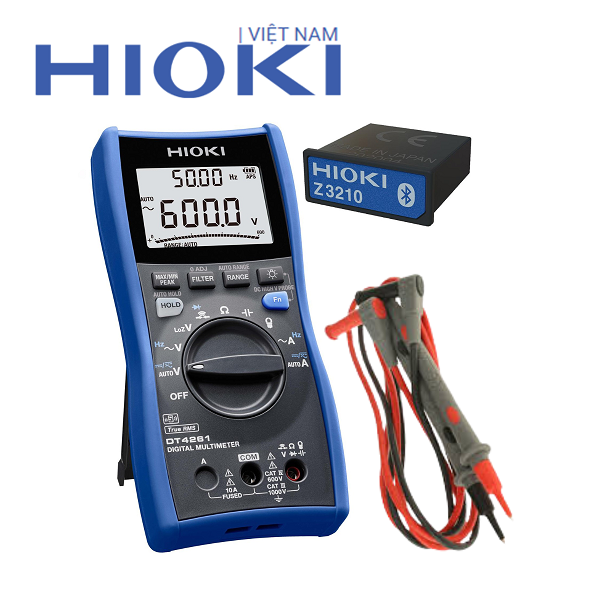

Nhiều kỹ sư thắc mắc: "Tôi đã có một chiếc đồng hồ vạn năng Hioki cao cấp (ví dụ DT4282), nó có chức năng đo tụ điện, tại sao tôi phải mua thêm máy LCR?"

Hãy cùng làm một phép so sánh kỹ thuật để thấy sự khác biệt "một trời một vực".

1. Đồng hồ vạn năng (DMM) - Công cụ kiểm tra "Sống/Chết"

Nguyên lý đo tụ: DMM bơm một dòng điện một chiều (DC) không đổi vào tụ và tính toán thời gian nạp đầy.
Ưu điểm: Tiện lợi, tích hợp sẵn trong đồng hồ đo V/A/Ohm.
Nhược điểm: Chỉ đo được điện dung tĩnh (Static Capacitance). Vì dùng dòng DC, nó hoàn toàn bỏ qua các đặc tính xoay chiều (AC) của tụ như ESR hay tổn hao điện môi.
Nguyên lý đo cuộn cảm: Hầu hết DMM không đo được độ tự cảm (Henry). Chúng chỉ đo thông mạch (điện trở thuần R). Nếu cuộn dây bị chạm vài vòng, điện trở R gần như không đổi, DMM sẽ báo "Tốt" trong khi thực tế cuộn dây đã hỏng.
Kết luận: DMM chỉ phù hợp để kiểm tra sơ bộ xem tụ có bị chập (Short) hay đứt (Open) hay không. Nó không đánh giá được "sức khỏe" của tụ.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

2. Máy đo LCR chuyên dụng - Bác sĩ chẩn đoán hình ảnh

Các dòng máy như Hioki IM3523/IM3533 hoạt động dựa trên nguyên lý hoàn toàn khác.

Nguyên lý đo: Máy phát ra một tín hiệu điện xoay chiều (AC) có tần số tùy chỉnh (ví dụ 100Hz, 1kHz, 100kHz) vào linh kiện. Sau đó, máy đo dòng điện, điện áp và góc lệch pha giữa chúng để tính toán trở kháng phức hợp (Z).
Khả năng vượt trội:
Đo ESR (Điện trở nối tiếp): Đây là thông số quan trọng nhất để đánh giá tụ già hóa.
Tùy chọn tần số: Bạn có thể đo tụ lọc nguồn ở 120Hz và đo tụ nguồn xung ở 100kHz. Kết quả đo phản ánh đúng thực tế hoạt động của mạch.
Đo Hệ số phẩm chất (Q) và Góc pha (θ): Giúp phát hiện cuộn dây bị chạm vòng hoặc tụ gốm bị rò rỉ.

Ví dụ thực tế:

Bạn có một tụ hóa 1000µF cũ.

Đo bằng DMM: Kết quả hiển thị 950µF. -> Kết luận: TỐT.

Đo bằng Hioki LCR (ở 100kHz): Kết quả hiển thị C = 920µF, nhưng ESR = 4.5 Ω (Trong khi tụ mới chỉ 0.05 Ω). -> Kết luận: HỎNG NẶNG.

=> Nếu bạn tin DMM và lắp tụ này vào mạch nguồn xung, nguồn sẽ bị sụt áp và nóng ran do ESR cao tỏa nhiệt.

Review các dòng máy đo LCR Hioki phù hợp cho bảo trì

Dựa trên danh mục sản phẩm chính hãng tại Hioki Việt Nam, dưới đây là các lựa chọn máy đo LCR phù hợp với từng nhu cầu và ngân sách của đội bảo trì nhà máy.

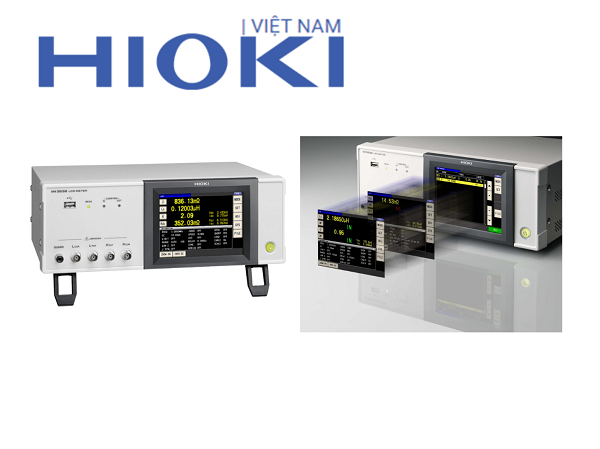

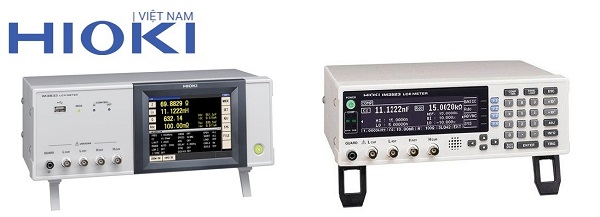

1. Phân khúc cao cấp cho Phòng Lab & Sửa chữa chuyên sâu: Hioki IM3536

Đây là dòng máy LCR để bàn (Benchtop) mạnh mẽ nhất của Hioki, là tiêu chuẩn cho các phòng R&D và phân tích lỗi (Failure Analysis).
Dải tần số "khủng": Từ DC, 4Hz lên đến 8MHz. Tần số cao này cực kỳ quan trọng nếu nhà máy của bạn sử dụng các thiết bị điện tử công suất đời mới (như nguồn xung tần số cao, biến tần SiC).
Độ chính xác: ±0.05%.
Tính năng nổi bật: Chức năng quét tần số (Frequency Sweep) giúp vẽ biểu đồ đặc tính linh kiện. Bạn có thể nhìn thấy tụ điện "biến chất" thế nào khi tần số thay đổi.
Đối tượng: Các trung tâm bảo hành, phòng kỹ thuật của nhà máy sản xuất linh kiện điện tử.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

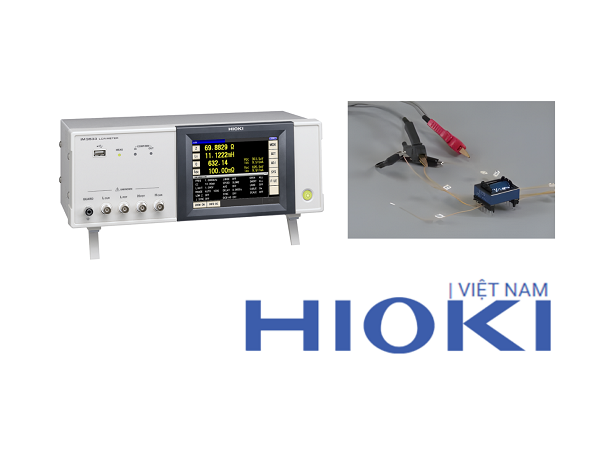

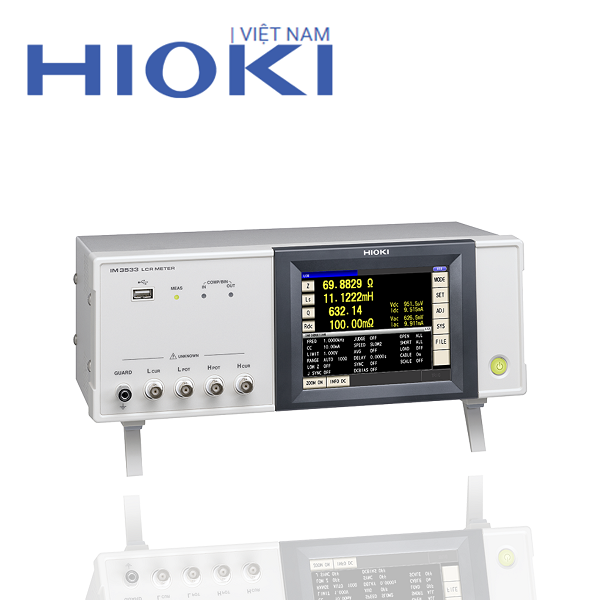

2. Phân khúc tiêu chuẩn cho Nhà máy: Hioki IM3533

Nếu IM3536 quá thừa tính năng, thì IM3533 là sự cân bằng hoàn hảo về chi phí và hiệu quả cho công tác bảo trì.
Dải tần: Lên đến 200kHz. Đủ để bao phủ 99% các ứng dụng kiểm tra linh kiện trong biến tần, Servo, UPS.
Chế độ đo Biến áp & Cuộn dây (Transformer Mode): Tính năng độc đáo giúp đo tỉ số biến áp (Turn ratio) và độ hỗ cảm – rất hữu ích cho việc kiểm tra các biến áp xung trong bộ nguồn.

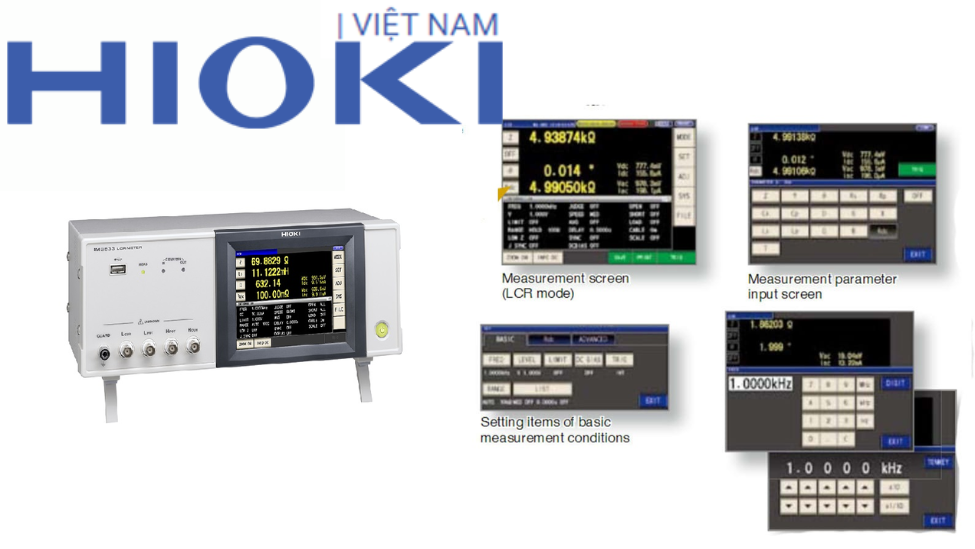

Màn hình cảm ứng: Giao diện trực quan, dễ thao tác như smartphone.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

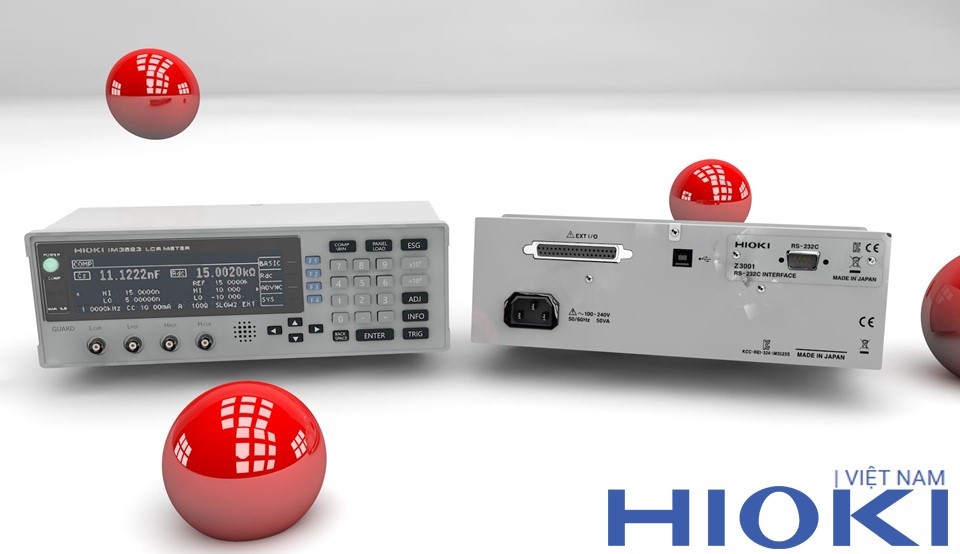

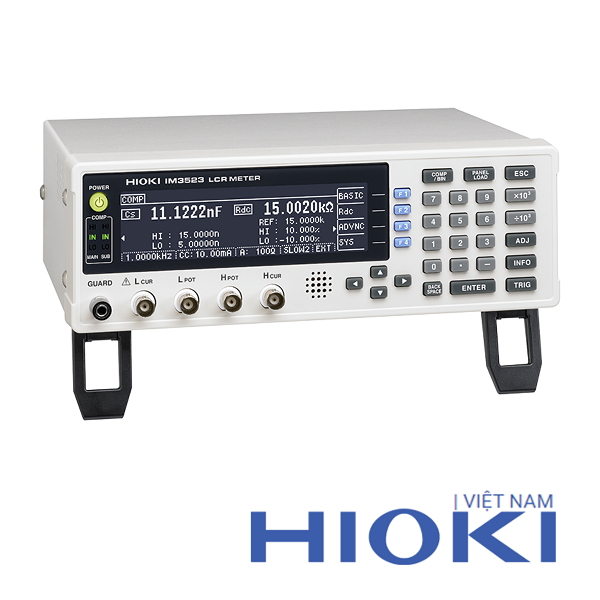

3. Phân khúc gọn nhẹ/Kinh tế: Hioki IM3523

Đặc điểm: Thiết kế nhỏ gọn hơn, tập trung vào tốc độ.
Tốc độ đo: Cực nhanh (chỉ 2ms). Đây là lựa chọn lý tưởng nếu bạn cần kiểm tra sàng lọc (Sorting) một lượng lớn linh kiện đầu vào hoặc kiểm tra nhanh trên dây chuyền.
Ứng dụng: Kiểm tra Pass/Fail nhanh chóng dựa trên ngưỡng cài đặt trước.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

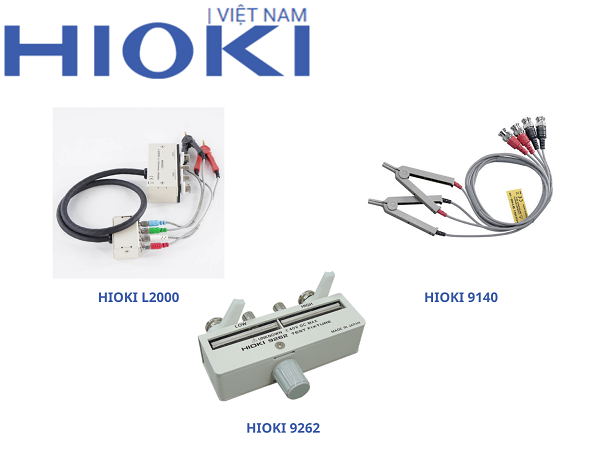

4. Phụ kiện quan trọng không thể thiếu

Máy đo LCR Hioki sử dụng chuẩn kết nối 4 cực (4-terminal) để loại bỏ điện trở dây đo. Khi mua máy tại Hioki Việt Nam, hãy lưu ý chọn đúng đầu đo (Test Fixture):

Hioki L2000: Dạng kẹp cá sấu 4 dây, phù hợp cho các linh kiện chân cắm (Through-hole) kích thước lớn.
Hioki 9140: Dạng kẹp nhíp (Tweezers), bắt buộc phải có nếu bạn sửa chữa các bo mạch sử dụng linh kiện dán (SMD) nhỏ li ti.
Hioki 9262: Dạng hộp test (Test Fixture), giúp cắm trực tiếp linh kiện vào máy để đo chính xác nhất.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

Ứng dụng điển hình trong nhà máy

Việc sở hữu máy đo LCR Hioki sẽ thay đổi hoàn toàn quy trình làm việc của đội bảo trì. Dưới đây là 3 ứng dụng thực tiễn nhất:

1. Kiểm tra tụ DC Link trong Biến tần/Servo

Tụ DC Link (thường là tụ hóa lớn 400V/450V) đóng vai trò san phẳng điện áp DC bus. Nếu tụ này bị già hóa (tăng ESR):

Sẽ gây ra gợn sóng (Ripple Voltage) lớn trên DC Bus.
Làm nóng tụ và có nguy cơ nổ tung gây cháy cả tủ điện.
Giải pháp: Định kỳ 1 năm/lần, tháo thanh cái tụ DC Link và dùng Hioki IM3533 đo dung lượng và ESR. Nếu C giảm 20% hoặc ESR tăng gấp đôi -> Thay thế ngay.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

2. Kiểm tra Cuộn kháng (Reactor) và Biến áp xung

Các cuộn kháng đầu vào (AC/DC Reactor) giúp lọc hài và bảo vệ biến tần. Biến áp xung trong nguồn nuôi (Control Power) cũng rất hay hỏng.

Vấn đề: Chạm chập các vòng dây bên trong (Inter-turn short) rất khó phát hiện bằng mắt hay đồng hồ VOM.
Giải pháp: Dùng máy LCR đo hệ số Q và độ tự cảm L ở tần số 1kHz và 10kHz. So sánh với một cuộn dây tốt (Golden sample). Nếu Q giảm mạnh -> Cuộn dây đã bị chập.

3. Sàng lọc linh kiện dự phòng (Spare Parts)

Kho linh kiện của nhà máy thường lưu trữ tụ điện trong nhiều năm. Tụ hóa để lâu không dùng cũng tự bị khô dầu và suy giảm chất lượng (Shelf life).
Rủi ro: Lấy một tụ điện "mới" trong kho ra thay vào máy, nhưng thực chất tụ đó đã hỏng do để quá lâu.
Giải pháp: Luôn đo kiểm (Incoming Quality Control) bằng máy LCR trước khi lắp bất kỳ linh kiện nào vào máy.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

Lời khuyên từ chuyên gia Hioki Vietnam

Đầu tư vào thiết bị đo lường chính xác là cách tiết kiệm chi phí thông minh nhất. Giá trị của một chiếc máy đo LCR Hioki có thể chỉ bằng chi phí dừng máy (downtime cost) trong 1 giờ đồng hồ, nhưng nó giúp bạn ngăn chặn những sự cố kéo dài cả ngày.

Tóm tắt quy tắc bảo trì linh kiện:

Đừng tin hoàn toàn vào Đồng hồ vạn năng khi kiểm tra tụ điện và cuộn cảm.
ESR và Q là hai chỉ số sống còn, quan trọng hơn cả C và L.
Phải đo linh kiện ở tần số gần với tần số làm việc của nó.

Tại sao nên mua hàng tại Hioki Việt Nam?

Máy đo LCR là thiết bị đo lường chính xác cao (Precision Instrument). Việc mua hàng trôi nổi, hàng bãi (second-hand) tiềm ẩn rủi ro rất lớn về sai số đo đạc do cảm biến bị lão hóa hoặc không được hiệu chuẩn đúng cách.

Khi liên hệ qua hệ thống phân phối chính hãng Hioki Việt Nam, bạn sẽ nhận được:

Tư vấn chuyên sâu: Đội ngũ kỹ thuật sẽ giúp bạn chọn đúng model (IM3523 hay IM3533?) và đúng loại đầu kẹp (Fixture) cho loại linh kiện bạn đang sửa chữa.
Hàng chính hãng: Đảm bảo đầy đủ CO/CQ và bảo hành theo tiêu chuẩn toàn cầu của Hioki Nhật Bản.
Hỗ trợ kỹ thuật: Hướng dẫn cách cài đặt tần số, cách đọc các thông số phụ (D, Q, Theta) để bắt bệnh chính xác nhất.

Khi nào cần nâng cấp từ Đồng hồ vạn năng lên Máy đo LCR Hioki?

Hãy nâng cấp năng lực bảo trì của đội ngũ bạn ngay hôm nay. Liên hệ với chúng tôi ngay qua website Hioki Việt Nam hoặc liên hệ Hotline hỗ trợ kỹ thuật 0914.400.916 để được tư vấn và Demo thiết bị đo LCR Hioki trực tiếp tại nhà máy. Ngoài ra, Hioki Việt Nam còn cung cấp đa dạng các thiết bị đo lường và thiết bị kiểm tra an toàn điện sẵn sàng đáp ứng mọi nhu cầu của bạn.
