Trong lĩnh vực điện tử và điện kỹ thuật tần số cao, các khái niệm cơ bản như điện áp (Voltage), dòng điện (Current), và điện trở (Resistance) chỉ là một phần của bức tranh toàn cảnh. Khi dòng điện xoay chiều (AC) đi qua mạch, đặc tính của các linh kiện thụ động—Cuộn cảm (Inductor - L), Tụ điện (Capacitor - C), và Điện trở (Resistor - R)—không chỉ là giá trị thuần túy mà còn bao gồm cả phản ứng pha và tổn thất năng lượng. Thuộc tính tổng hợp này được gọi là Trở Kháng (Impedance - Z).
Việc đo lường và phân tích chính xác trở kháng là bắt buộc để thiết kế, kiểm tra chất lượng (QC), và gỡ lỗi các mạch điện tử phức tạp, đặc biệt là trong các ứng dụng tần số cao và bộ nguồn chuyển mạch. Công cụ chuyên dụng để thực hiện nhiệm vụ này chính là Máy đo trở kháng (LCR Meter). Thiết bị này không chỉ đo các giá trị cơ bản R, L, C mà còn đi sâu vào các thông số phụ quan trọng như ESR (Điện trở tương đương nối tiếp) và Hệ số phẩm chất (Q-Factor). Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, các thông số đo lường cốt lõi và ứng dụng thiết yếu của LCR Meter trong kỷ nguyên điện tử tiên tiến.
1. Trở Kháng và Nguyên lý Hoạt động của LCR Meter

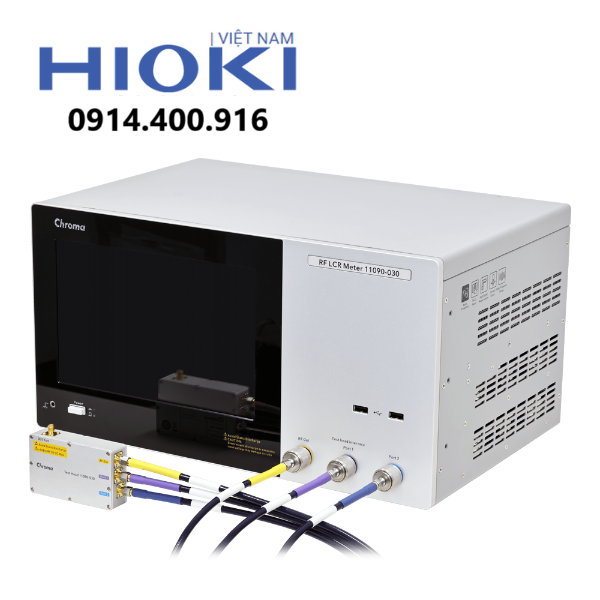

Máy đo trở kháng là một thiết bị kiểm tra tự động, được thiết kế để áp dụng một tín hiệu AC có tần số xác định vào linh kiện cần đo và phân tích phản ứng của linh kiện đó.
Định nghĩa Trở Kháng (Z)
Trở kháng Z là đại lượng phức, biểu thị sự chống lại dòng điện xoay chiều. Nó được cấu thành từ hai thành phần chính:
- Điện trở thuần (R): Thành phần thực, gây ra sự tiêu tán năng lượng (dạng nhiệt).
- Điện kháng (X): Thành phần ảo, gây ra sự dịch chuyển pha giữa điện áp và dòng điện. Điện kháng bao gồm Cảm kháng (XL) của cuộn cảm và Dung kháng (XC) của tụ điện.
Z=R+jX
2. Ứng dụng Chiến lược của LCR Meter trong Công nghiệp và Nghiên cứu

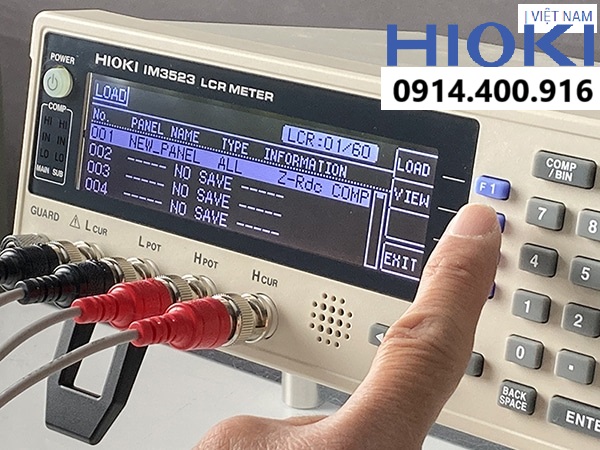

Máy đo trở kháng là công cụ không thể thiếu trong các lĩnh vực yêu cầu kiểm soát chất lượng và phân tích chuyên sâu.
Kiểm soát Chất lượng Sản xuất (QC/QA)
- Kiểm tra Linh kiện Đầu vào: Kiểm tra chất lượng và dung sai của lô linh kiện (tụ, cuộn cảm, biến áp) trước khi đưa vào sản xuất để tránh lỗi hàng loạt.
- Kiểm tra Cuối Dây chuyền: Trong sản xuất các bộ lọc (Filters), mạch điều hưởng (Tuned Circuits), LCR Meter được sử dụng để kiểm tra trở kháng đầu vào/đầu ra ở tần số hoạt động định mức.
Kỹ thuật Thiết kế và Nghiên cứu (R&D)
- Thiết kế Bộ lọc: LCR Meter là bắt buộc để điều chỉnh chính xác giá trị L và C trong thiết kế bộ lọc thông dải, thông thấp hoặc bộ lọc loại bỏ băng tần.

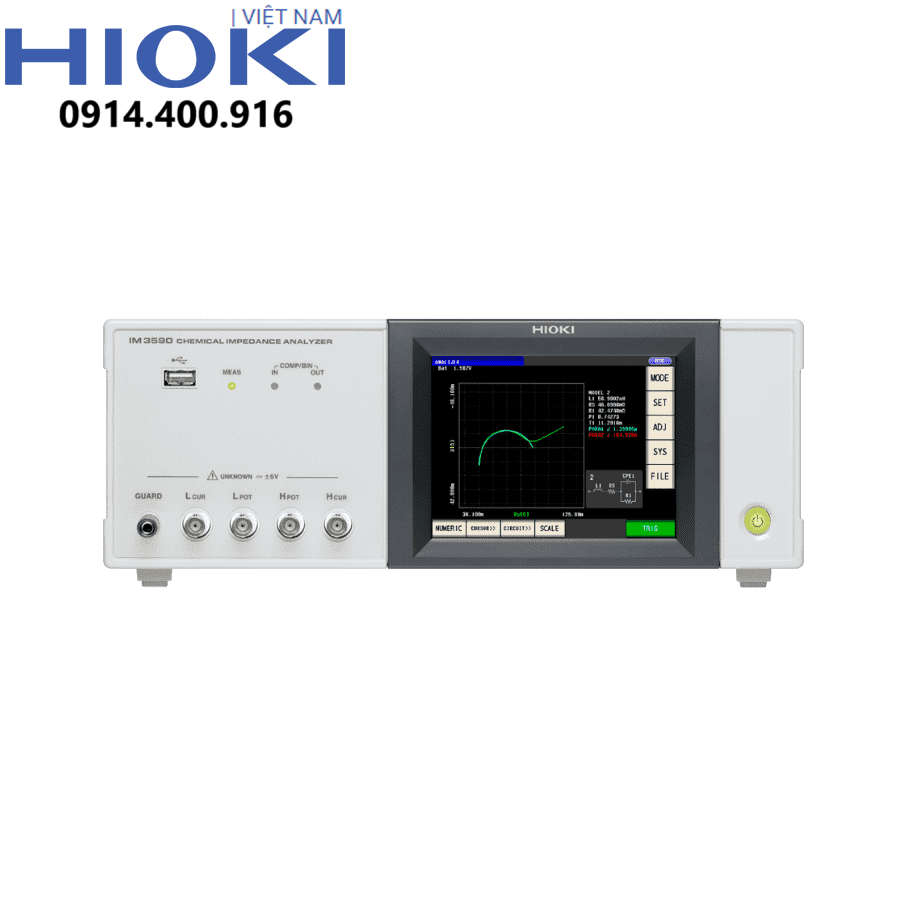

- Phân tích Vật liệu: Nghiên cứu đặc tính điện môi của vật liệu mới (như hằng số điện môi ϵr và hệ số tổn hao D) ở các dải tần số khác nhau.
- Mô hình hóa Linh kiện: Xây dựng mô hình mạch tương đương chính xác cho các linh kiện phức tạp để sử dụng trong phần mềm mô phỏng mạch.
Sửa chữa và Chẩn đoán Lỗi
- Bộ nguồn Xung (SMPS): LCR Meter là công cụ tốt nhất để chẩn đoán tụ điện bị hỏng do ESR cao, nguyên nhân phổ biến nhất gây lỗi bộ nguồn.
- Hệ thống Âm thanh/RF: Kiểm tra chính xác trở kháng của loa, ăng-ten hoặc các đường truyền tín hiệu để đảm bảo truyền tải năng lượng tối đa.

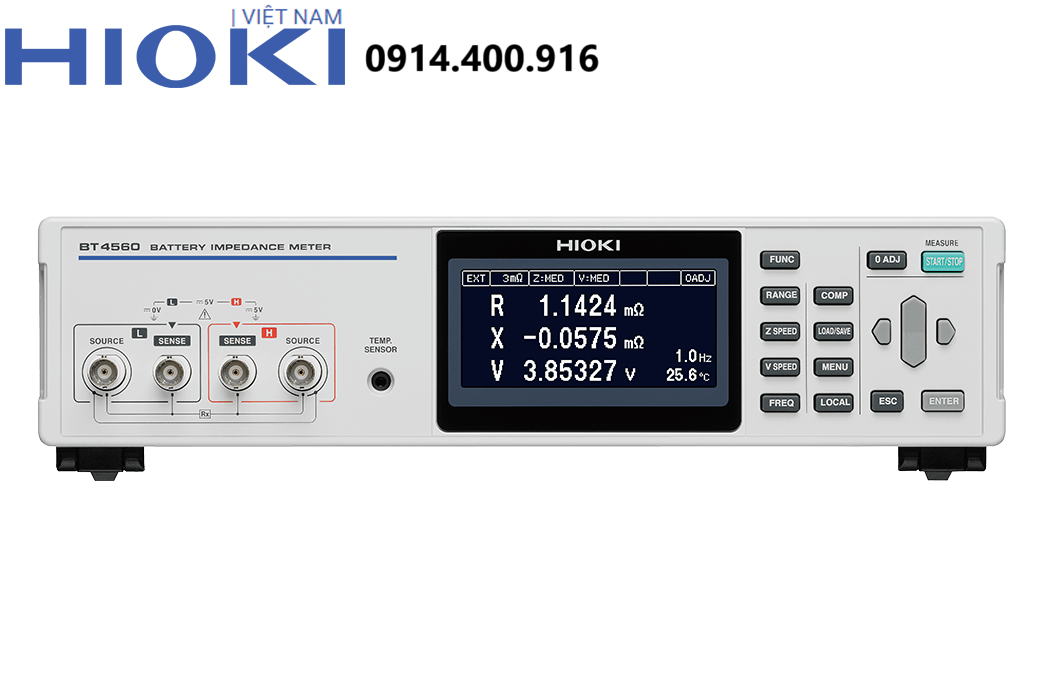

3. Lựa chọn LCR Meter và Các Tính năng Nâng cao
Việc lựa chọn Máy đo trở kháng cần dựa trên yêu cầu về tần số, độ chính xác và tính năng tự động hóa.
Dải Tần số Hoạt động: Đây là yếu tố quan trọng nhất. Nếu công việc chủ yếu là sửa chữa bộ nguồn (thường đo ở 100Hz/120Hz và 1kHz), một LCR Meter cơ bản là đủ. Nếu làm việc với RF hoặc thiết bị truyền thông, cần máy có dải tần số đến hàng MHz hoặc cao hơn.
Độ Chính xác và Độ Phân giải: LCR Meter chuyên nghiệp thường có độ chính xác cơ bản rất cao (ví dụ: ±0.05%). Các máy này còn có tính năng Hiệu chỉnh Độ mở/Ngắn mạch (Open/Short Calibration) để loại bỏ trở kháng ký sinh của dây dẫn thử nghiệm, đặc biệt quan trọng khi đo các giá trị rất nhỏ ở tần số cao.
Chức năng Biến thiên DC BiasTrong thực tế, tụ điện và cuộn cảm thường hoạt động dưới một điện áp phân cực DC. LCR Meter cao cấp cho phép áp dụng một điện áp DC Bias (hoặc dòng DC Bias) trong khi thực hiện phép đo AC.
- DC Voltage Bias: Kiểm tra cách điện của tụ điện gốm hoặc tantalum khi chúng đang chịu điện áp hoạt động.
- DC Current Bias: Quan trọng để đo giá trị cảm kháng thực tế của cuộn cảm trong mạch điện tử công suất, nơi chúng hoạt động dưới dòng điện DC lớn.
Khả năng Tự động hóa: Trong môi trường sản xuất, LCR Meter phải có khả năng kết nối với máy tính/PLC (thông qua GPIB, USB) để tự động hóa trình tự kiểm tra, so sánh kết quả với các ngưỡng Đạt/Không Đạt và lưu trữ dữ liệu.

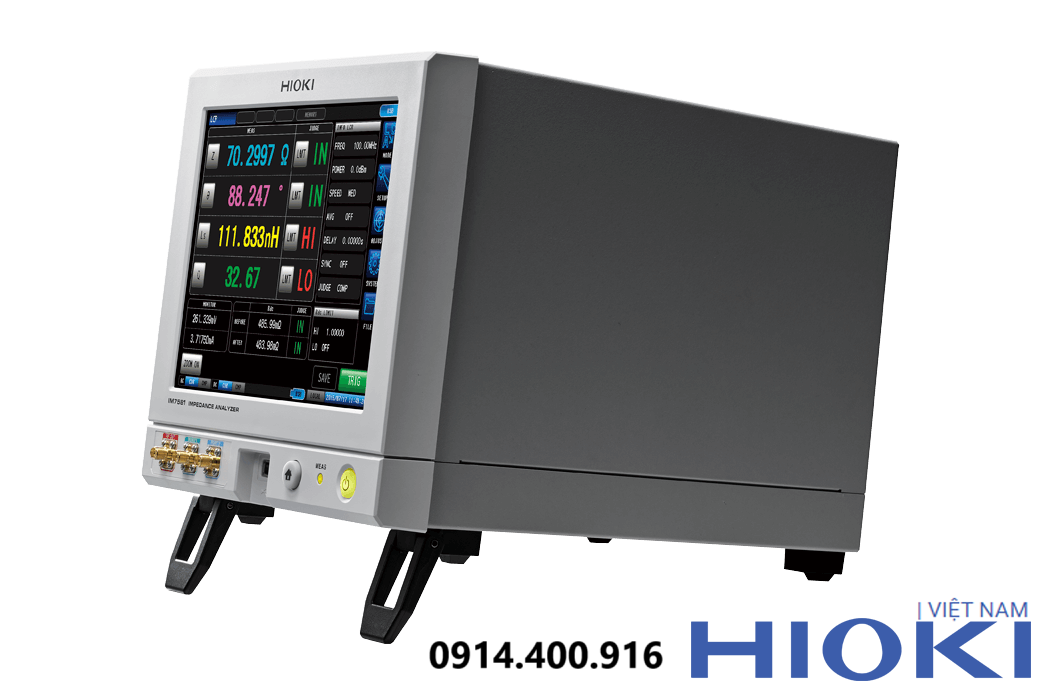

LCR Meter - Công cụ Chiếm lĩnh Tần số Cao
Máy đo trở kháng (LCR Meter) là công cụ đo lường chuyên sâu, giúp các kỹ sư điện tử vượt qua giới hạn của các phép đo điện trở thuần túy. Bằng cách định lượng các thuộc tính phức tạp như Trở kháng (Z), ESR, Q-Factor, và D-Factor trên nhiều dải tần số, LCR Meter cho phép phân tích chính xác về chất lượng, hiệu suất và sự lão hóa của các linh kiện thụ động.
Trong một thế giới ngày càng dựa vào điện tử tần số cao và bộ nguồn hiệu suất cao, việc làm chủ công cụ này là chìa khóa để đảm bảo độ tin cậy, tối ưu hóa thiết kế mạch và duy trì tiêu chuẩn kiểm soát chất lượng nghiêm ngặt nhất.
