Trong kỹ thuật điện tử và điện công suất, ba thuộc tính cơ bản là Độ tự cảm (L), Điện dung (C), và Điện trở (R). Trong khi đồng hồ vạn năng (DMM) chỉ có thể đo Điện trở DC và cung cấp một ước tính thô về C và L ở tần số thấp, Máy đo trở kháng (LCR Meter) là công cụ được thiết kế để đo trở kháng phức hợp (Z) của linh kiện.
Trở kháng phức hợp (Z) không chỉ là R,L,C mà là một hàm của tần số, nhiệt độ và các yếu tính ký sinh. LCR Meter là bắt buộc trong thiết kế mạch tần số cao, phân tích chất lượng vật liệu điện môi, và đánh giá sức khỏe linh kiện điện tử công suất, nơi các lỗi ẩn giấu trong các thuộc tính ký sinh có thể gây ra lỗi hệ thống thảm khốc.
Thách thức Kỹ thuật: Đo Lường Trong Miền Tần Số Rộng
Điểm khác biệt lớn nhất của LCR Meter là khả năng thực hiện phép đo chính xác trên một dải tần số rộng (thường từ 10 Hz đến 10 MHz hoặc cao hơn).
Ảnh hưởng của Tần số Thử nghiệm
- Sự Phụ thuộc Tần số: Giá trị thực tế của L và C thay đổi theo tần số. LCR Meter cho phép kỹ sư đo linh kiện tại chính tần số mà nó sẽ hoạt động trong mạch (ví dụ: 1 MHz cho mạch RF, 100 kHz cho bộ nguồn chuyển mạch).
- Đánh giá Lão hóa: Sự thay đổi giá trị C hoặc L khi đo ở các tần số khác nhau là chỉ báo sớm về sự lão hóa của vật liệu điện môi hoặc vật liệu lõi từ.
Thách thức Vật lý: Tố Cáo Thuộc Tính Ký Sinh (Parasitics)
Trong các ứng dụng hiệu suất cao, các thuộc tính ký sinh của linh kiện thực tế là nguyên nhân chính gây ra lỗi mạch.
Điện trở Nối Tiếp Tương Đương (ESR) và Hệ số Tiêu Tán (D)
- ESR: Trong một tụ điện thực, Điện trở nối tiếp tương đương (ESR - Equivalent Series Resistance) gây ra tổn hao nhiệt khi dòng điện AC chạy qua. ESR cao là dấu hiệu lão hóa và là nguyên nhân gây hỏng hóc trong bộ nguồn. LCR Meter đo trực tiếp ESR.
- Hệ số Tiêu Tán (D): Hệ số D định lượng chất lượng của tụ điện (D=ESR/XC). Giá trị D thấp là mong muốn. LCR Meter cung cấp D như một chỉ báo nhanh chóng và chính xác về chất lượng linh kiện, vượt xa bất kỳ phép đo điện dung nào.
Độ Tự Cảm Nối Tiếp Tương Đương (ESL) và Cộng Hưởng Ký Sinh
- ESL: Trong các tụ điện và cuộn cảm, Độ tự cảm nối tiếp tương đương (ESL - Equivalent Series Inductance) là ký sinh không mong muốn.
- Tần số Tự Cộng Hưởng (SRF): LCR Meter có thể xác định Tần số Tự Cộng Hưởng (SRF - Self-Resonant Frequency) của linh kiện, nơi XL của ESL bằng XC của C. Tại SRF, linh kiện hoạt động như một điện trở thuần. Nếu tần số hoạt động của mạch nằm gần SRF, mạch sẽ bị lỗi hoạt động nghiêm trọng. LCR Meter là công cụ duy nhất để kiểm tra điều kiện giới hạn này.
Ứng dụng Chuyên ngành: Phân Tích Vật Liệu và Thiết Kế Mạch Tối Ưu
LCR Meter được sử dụng rộng rãi trong nghiên cứu và phát triển (R&D) và kiểm soát chất lượng (QC).
Phân Tích Vật Liệu Điện Môi
Đánh giá Chất lượng: LCR Meter được sử dụng để đo hằng số điện môi (ϵr) và tổn hao điện môi (Dielectric Loss) của vật liệu cách điện và vật liệu bảng mạch. Việc này giúp kỹ sư xác định vật liệu phù hợp nhất cho các ứng dụng tần số cao và công suất lớn.
Quản lý Chất Lượng Cuộn Cảm (Inductor Quality)
Hệ số Chất lượng (Q): Đối với cuộn cảm, LCR Meter đo Hệ số Chất lượng (Q=XL/R). Q cao cho thấy cuộn cảm có tổn hao năng lượng thấp và là lý tưởng cho bộ lọc và bộ cộng hưởng. Phép đo Q chính xác là yêu cầu bắt buộc trong thiết kế bộ lọc RF và các ứng dụng năng lượng.
Máy đo trở kháng (LCR Meter) là công cụ nền tảng trong kỹ thuật điện tử, cung cấp cái nhìn chi tiết và định lượng về trở kháng phức hợp của linh kiện. Khả năng thực hiện phép đo trên miền tần số rộng, phân tách các thành phần R,L,C, và tố cáo các thuộc tính ký sinh quan trọng như ESR, ESL, và Hệ số Tiêu tán (D) là không thể thiếu. LCR Meter cho phép các kỹ sư vượt qua các phép đo đơn giản để đánh giá tuổi thọ, hiệu suất năng lượng, và sự ổn định tần số của các linh kiện, đảm bảo tính toàn vẹn và độ tin cậy của các hệ thống điện tử và công suất phức tạp.
Sản phẩm liên quan

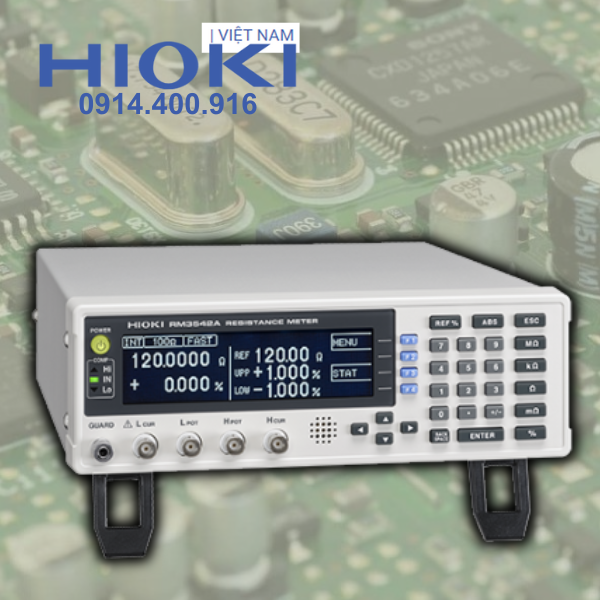

THIẾT BỊ ĐO ĐIỆN TRỞ RM3542A
Liên hệ

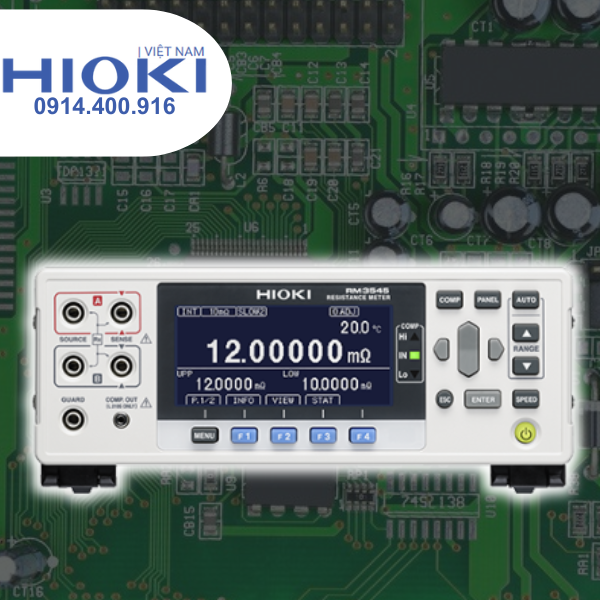

THIẾT BỊ ĐO ĐIỆN TRỞ RM3545
