Trạm UPS của tòa nhà vừa mất điện lưới. Hệ thống tự động chuyển sang ắc quy dự phòng - nhưng chỉ sau 3 phút, toàn bộ sập. Kỹ thuật viên kiểm tra ắc quy bằng đồng hồ vạn năng: điện áp hở mạch vẫn đọc được 12.6V - đủ tiêu chuẩn. Vậy lỗi ở đâu?
Câu trả lời nằm ở một thông số mà đồng hồ vạn năng không bao giờ đo được: nội trở (Internal Resistance). Đây là chỉ số thực sự phản ánh "sức khỏe" bên trong của ắc quy - và một bình có điện áp đủ nhưng nội trở cao vẫn là một bình đã "chết về mặt chức năng".
.png)
I.Nội Trở Ắc Quy Là Gì?
Hãy hình dung ắc quy như một bể nước có van xả. Điện áp hở mạch (open circuit voltage) là mực nước trong bể - cho biết bình đang nạp bao nhiêu phần trăm. Nội trở là đường kính của van xả - quyết định nước chảy ra nhanh hay chậm khi mở van.
Một bình ắc quy còn mới có nội trở thấp - dòng điện phóng ra mạnh, đáp ứng được tải lớn tức thời. Khi bình lão hóa, các tấm cực bị sunfat hóa, chất điện phân suy giảm, nội trở tăng dần - giống như van bị han rỉ, chỉ cho nước nhỏ giọt dù bể vẫn đầy.
Về mặt kỹ thuật, nội trở (ký hiệu Ri hoặc IR, đơn vị mΩ) là tổng trở kháng bên trong tế bào điện hóa của ắc quy, bao gồm điện trở của tấm cực dương, tấm cực âm, chất điện phân, vỏ ngăn cách và các điểm tiếp xúc. Khi ắc quy cần cung cấp dòng lớn, điện áp thực tế xuất ra sẽ bị sụt xuống theo công thức:
V_tải = V_hở mạch − (I × Ri)
Ví dụ: bình 12V có nội trở 20mΩ, khi phóng dòng 100A (tải lớn như UPS khởi động):
Sụt áp = 100A × 0.020Ω = 2V
→ Điện áp thực tế chỉ còn 10V - không đủ để giữ inverter hoạt động.
.png)
II.Tại Sao Đồng Hồ Vạn Năng Không Phát Hiện Được Bình Hỏng?

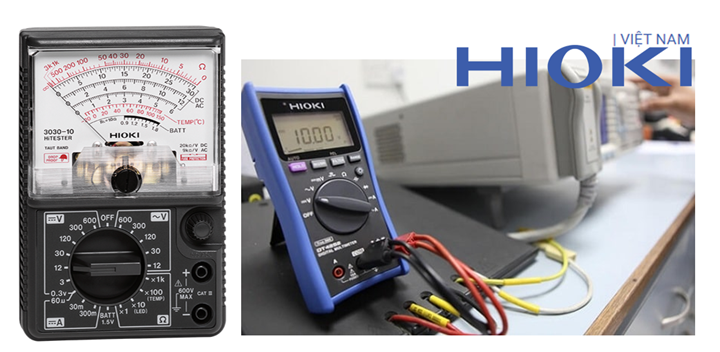

Đây là sai lầm phổ biến nhất trong bảo trì ắc quy. Đồng hồ vạn năng đo điện áp hở mạch DC - tức là đo điện áp khi không có tải. Trong trạng thái này, ngay cả một bình đã lão hóa nặng cũng có thể hiển thị 12.5–12.8V hoàn toàn bình thường.
Chỉ khi có tải thực tế - khi bình buộc phải phóng dòng lớn — nội trở cao mới bộc lộ bản thân qua hiện tượng sụt áp. Lúc đó thường đã quá muộn: UPS đã ngắt, hệ thống viễn thông đã sập, xe điện đã chết giữa đường.
Phép đo điện áp chỉ trả lời được câu hỏi "bình đang nạp bao nhiêu" — không trả lời được câu hỏi quan trọng hơn là "bình còn khả năng phóng điện không". Chỉ có thiết bị đo nội trở chuyên dụng mới trả lời được câu hỏi thứ hai.
.png)
III.Nội Trở Bao Nhiêu Là Bình Còn Tốt? Bao Nhiêu Là Cần Thay?
Ngưỡng nội trở phụ thuộc vào loại, dung lượng và nhà sản xuất ắc quy. Tuy nhiên có một nguyên tắc thực tế được sử dụng rộng rãi trong bảo trì công nghiệp:
Nếu nội trở của một bình tăng hơn 25% so với giá trị ban đầu khi còn mới (baseline), bình đó cần được theo dõi đặc biệt. Nếu tăng hơn 50%, cần lên kế hoạch thay thế. Nếu tăng hơn 100% (gấp đôi), bình đã hỏng về mặt chức năng - dù điện áp đo vẫn đủ.
Đây là lý do tại sao khi lắp ắc quy mới, kỹ thuật viên bảo trì chuyên nghiệp luôn đo và ghi lại nội trở baseline ngay từ đầu - để có cơ sở so sánh trong các lần kiểm tra định kỳ về sau.
IV.4 Tình Huống Thực Tế Mà Bỏ Qua Nội Trở Gây Hậu Quả Nghiêm Trọng
Tình huống 1: UPS trung tâm dữ liệu sập đột ngột
Một trung tâm dữ liệu thực hiện kiểm tra ắc quy UPS hàng năm bằng cách đo điện áp - kết quả luôn "đạt". Năm thứ 5, khi mất điện lưới do bão, UPS chỉ duy trì được 4 phút thay vì 30 phút thiết kế. Thiệt hại dữ liệu và downtime lên đến hàng trăm triệu đồng.
Nguyên nhân: Toàn bộ cụm ắc quy có nội trở đã tăng gấp 3-4 lần giá trị ban đầu nhưng chưa bao giờ được đo. Nếu dùng Hioki BT3554-50 kiểm tra định kỳ mỗi 6 tháng, bình hỏng đã được phát hiện và thay thế từ năm thứ 3.
Tình huống 2: Trạm phát sóng viễn thông tắt giữa đêm
Một trạm BTS viễn thông ở vùng nông thôn mất điện lưới lúc 2 giờ sáng. Hệ thống ắc quy dự phòng kích hoạt nhưng chỉ duy trì được 20 phút - toàn bộ khu vực mất sóng đến sáng. Kỹ thuật viên kiểm tra buổi sáng: điện áp ắc quy vẫn đủ 48V (hệ thống -48V DC).
Nguyên nhân: 3 trong 24 bình trong cụm ắc quy có nội trở cực cao - gây ra hiện tượng "bình yếu kéo cả cụm". Khi phóng tải lớn, 3 bình này tạo ra điện áp ngược làm toàn bộ cụm sụp đổ sớm hơn nhiều so với dự tính.
.png)
Tình huống 3: Xe điện (EV) chết giữa đường dù đồng hồ còn 40% pin
Pin lithium trong xe điện hiển thị 40% SOC (State of Charge) nhưng xe đột ngột mất nguồn khi lên dốc. Nguyên nhân: một số cell pin trong pack có nội trở cực cao do lão hóa không đều - khi cần phóng dòng peak lớn, các cell này không đáp ứng được và BMS (Battery Management System) ngắt bảo vệ.
Đây là ứng dụng đòi hỏi thiết bị đo nội trở cell-level chuyên biệt như Hioki BT4560 - đo từng cell riêng lẻ trong pack pin với độ phân giải đến 0.01mΩ.
Tình huống 4: Hệ thống điện mặt trời lưu trữ không đủ điện qua đêm
Một hộ gia đình lắp hệ thống điện mặt trời với ắc quy lưu trữ. Sau 4 năm, dung lượng thực tế giảm còn khoảng 60% nhưng điện áp ắc quy ban ngày vẫn đủ. Ban đêm điện chỉ dùng được đến 1–2 giờ sáng là hết.
Kiểm tra nội trở bằng BT3554-50 phát hiện toàn bộ cụm ắc quy GEL đã lão hóa nặng - thay thế kịp thời trước mùa mưa, tránh được sự cố hệ thống mất điện dự phòng dài ngày.
.png)
V.Thiết Bị Nào Đo Được Nội Trở Ắc Quy?
Để đo nội trở chính xác, cần thiết bị sử dụng phương pháp AC 4 cực (4-terminal Kelvin measurement) - bơm dòng AC tần số xác định (thường 1kHz) vào ắc quy và đo điện áp phản hồi. Phương pháp này loại bỏ hoàn toàn điện trở của dây đo và cho phép đo "sống" (live) mà không cần ngắt tải.

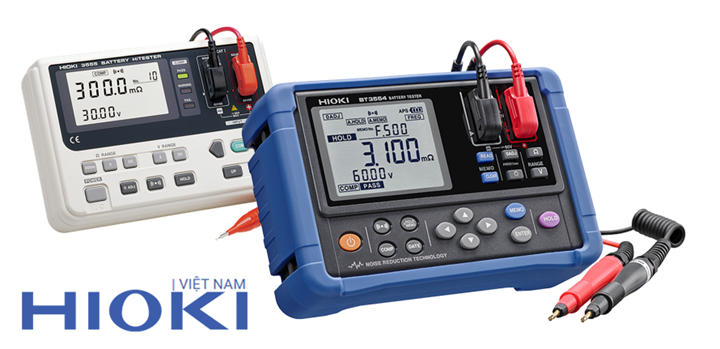

Đồng hồ đo kiểm tra ắc quy Hioki được thiết kế chuyên biệt cho mục đích này, với mạch bảo vệ chịu được điện áp DC của ắc quy lên đến 60V (dòng BT3554) - an toàn tuyệt đối khi đo trực tiếp trên hệ thống đang vận hành.

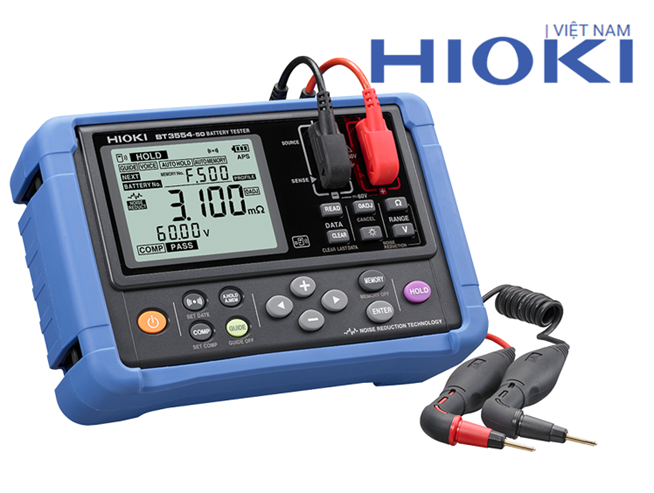

Hioki BT3554-50 / BT3554-51: Dòng thiết bị đo nội trở ắc quy tiêu chuẩn công nghiệp. Đo nội trở từ 3mΩ đến 3000Ω, đo điện áp đến 60V DC đồng thời. Phù hợp cho bảo trì UPS, trạm viễn thông, hệ thống điện mặt trời và xe điện. Có phiên bản tích hợp Bluetooth (BT3554-11) để truyền dữ liệu không dây về smartphone hoặc máy tính.
Hioki BT3563 / BT3563A: Dành cho kiểm tra pin lithium và ắc quy trong môi trường sản xuất. Tốc độ đo nhanh hơn, phù hợp kiểm tra số lượng lớn trên dây chuyền.
Hioki BT4560: Dành cho đo nội trở từng cell pin lithium riêng lẻ trong pack pin xe điện hoặc hệ thống lưu trữ năng lượng quy mô lớn (BESS). Độ phân giải đến 0.01mΩ - mức chính xác cần thiết cho công nghệ pin hiện đại.
Hioki BT3554-52 / BT3554-52KIT: Phiên bản cao cấp nhất cho hệ thống ắc quy công nghiệp lớn như trạm điện, data center, tàu biển. Dải đo rộng hơn, kèm phần mềm quản lý dữ liệu toàn bộ cụm ắc quy.
VI.Quy Trình Bảo Trì Ắc Quy Đúng Chuẩn
Nhiều đơn vị hiện nay vẫn chỉ kiểm tra ắc quy bằng cách "nhìn xem có phồng không" hoặc "đo điện áp cho có". Quy trình bảo trì ắc quy chuyên nghiệp cần bao gồm ít nhất 3 bước:
Bước 1 - Đo điện áp hở mạch: Dùng đồng hồ vạn năng hoặc voltmeter DC. Xác định SOC (trạng thái nạp) của từng bình. Bình nào điện áp thấp bất thường cần kiểm tra thêm.
Bước 2 - Đo nội trở: Dùng thiết bị đo kiểm tra ắc quy chuyên dụng như Hioki BT3554. So sánh với giá trị baseline hoặc ngưỡng chuẩn của nhà sản xuất. Bình nào nội trở tăng >50% cần lên kế hoạch thay.
Bước 3 - Kiểm tra ngoại quan và môi trường: Quan sát hiện tượng phồng, rỉ, ăn mòn đầu cực, nhiệt độ bất thường. Đo nhiệt độ môi trường bảo quản - ắc quy hoạt động tốt nhất ở 20–25°C; mỗi 10°C tăng thêm sẽ giảm tuổi thọ ắc quy khoảng 50%.
Chu kỳ khuyến nghị: đo nội trở 3-6 tháng/lần cho ắc quy trong hệ thống quan trọng (UPS, viễn thông, data center), và 12 tháng/lần cho hệ thống ít quan trọng hơn.
.png)
VII.Mua Hàng Tại Hioki Việt Nam ở đâu uy tín?
Điện áp đủ không có nghĩa là ắc quy còn tốt. Đây là bài học mà nhiều kỹ sư chỉ học được sau khi đã trải qua một sự cố nghiêm trọng. Nội trở mới là thông số phản ánh đúng sức khỏe thực sự của ắc quy- và nó chỉ đo được bằng thiết bị chuyên dụng.
Đồng hồ đo kiểm tra ắc quy Hioki từ BT3554 đến BT4560 được thiết kế chuyên biệt cho mục đích này - đo sống không cần ngắt tải, chính xác đến mΩ, an toàn với điện áp DC cao. Đây là khoản đầu tư nhỏ so với thiệt hại của một lần sập hệ thống không báo trước.
Liên hệ ngay Hioki Việt Nam qua Hotline 0914.400.916 hoặc ghé trực tiếp website để được tư vấn model phù hợp với loại ắc quy và quy mô hệ thống của bạn.
