Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

Kỹ sư bảo trì đo điện trở cách điện cuộn dây động cơ: kết quả 50MΩ. Câu hỏi đặt ra ngay: 50MΩ là tốt hay xấu? Có cần cảnh báo không?

Câu trả lời là: không thể kết luận chỉ từ một con số duy nhất. 50MΩ trên một động cơ 6kV mới lắp là đáng lo ngại. Nhưng 50MΩ trên cùng động cơ đó sau 20 năm vận hành trong môi trường ẩm có thể là bình thường.

Đây là lý do tại sao các tiêu chuẩn kiểm tra cách điện chuyên nghiệp như IEEE 43, IEC 60034 không chỉ yêu cầu đo giá trị điện trở cách điện tại một thời điểm — mà còn yêu cầu đo Polarization Index (PI) và Dielectric Absorption Ratio (DAR) — hai chỉ số phân tích xu hướng thay đổi của điện trở cách điện theo thời gian đo, cho biết chất lượng cách điện một cách toàn diện hơn.

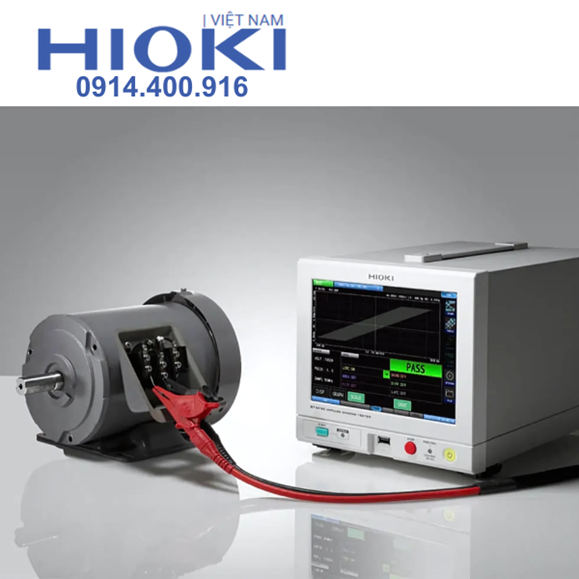

Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

I. Tại Sao Điện Trở Cách Điện Thay Đổi Theo Thời Gian Đo?

Khi áp điện áp DC lên vật liệu cách điện, có 4 loại dòng điện chạy qua:

Dòng dung (Charging current): Xuất hiện ngay khi áp điện áp, giảm rất nhanh trong vài giây đầu khi tụ điện phân bố của cách điện được nạp đầy.

Dòng hấp thụ (Absorption current): Giảm chậm hơn, trong khoảng vài phút đến vài chục phút, do sự phân cực điện môi (dipole polarization) trong vật liệu cách điện.

Dòng dẫn (Conduction current): Dòng điện chạy qua cách điện qua các con đường rò — không giảm theo thời gian, tỷ lệ nghịch với điện trở cách điện thực sự.

Dòng bề mặt (Surface leakage current): Chạy dọc bề mặt cách điện, phụ thuộc nhiều vào độ sạch và độ ẩm bề mặt.

Khi vật liệu cách điện còn tốt và khô: dòng hấp thụ giảm nhanh theo thời gian → điện trở cách điện đo được tăng rõ rệt trong 1–10 phút đo.

Khi cách điện bị ẩm hoặc bẩn: dòng dẫn qua ẩm/bẩn chiếm ưu thế → điện trở cách điện hầu như không tăng dù kéo dài thời gian đo.

Hai chỉ số PI và DAR khai thác đặc điểm này để đánh giá chất lượng cách điện.

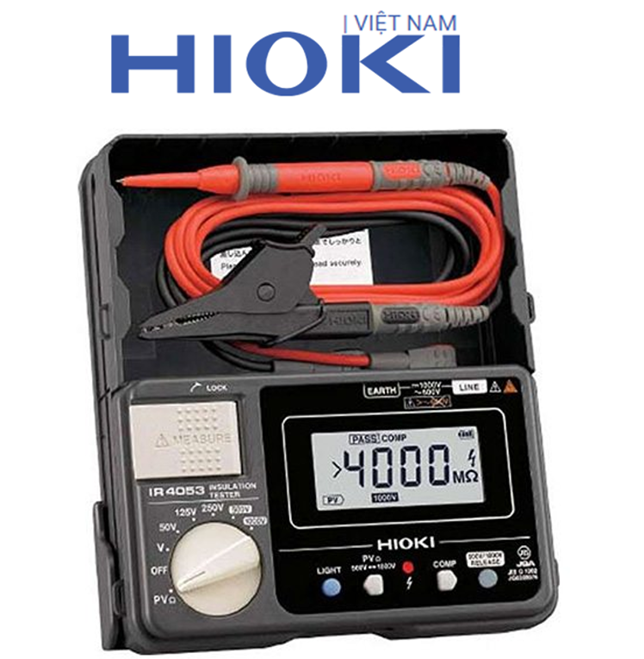

Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

II. DAR (Dielectric Absorption Ratio) Là Gì?

DAR = Điện trở cách điện tại 60 giây / Điện trở cách điện tại 30 giây

DAR là chỉ số nhanh, đo trong 60 giây. Phù hợp cho kiểm tra nhanh tại hiện trường khi không có thời gian chờ 10 phút.

Đọc kết quả DAR theo tiêu chuẩn IEEE 43:

DAR < 1.0: Không thể xảy ra trong thực tế (điện trở không thể giảm theo thời gian với điện áp DC)
DAR 1.0–1.25: Cách điện kém — ẩm hoặc bẩn nặng, cần hành động ngay
DAR 1.25–1.6: Cách điện đáng ngờ — cần theo dõi và điều tra thêm
DAR > 1.6: Cách điện tốt

Ví dụ thực tế: Đo cách điện cuộn dây máy biến áp: sau 30 giây đọc được 80MΩ, sau 60 giây đọc được 120MΩ → DAR = 120/80 = 1.5 → cách điện đáng ngờ, cần sấy khô trước khi vận hành.

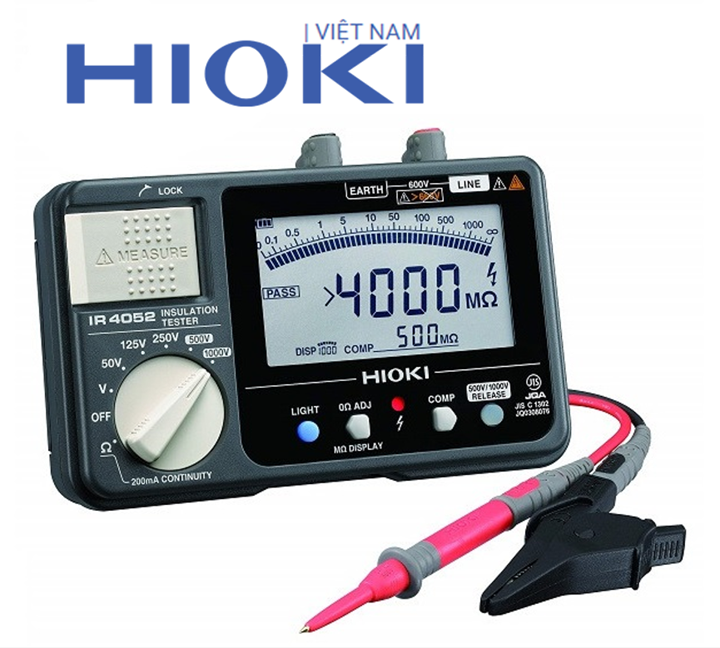

Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

III. PI (Polarization Index) Là Gì?

PI = Điện trở cách điện tại 10 phút / Điện trở cách điện tại 1 phút

PI là chỉ số toàn diện hơn, đo trong 10 phút. Đây là tiêu chuẩn bắt buộc theo IEEE 43 cho kiểm tra cách điện động cơ và máy phát điện.

Đọc kết quả PI theo IEEE 43:

PI < 1.0: Không thể xảy ra bình thường — kiểm tra lại quy trình đo
PI 1.0–1.5: Cách điện nguy hiểm — không được vận hành, cần sấy khô hoặc đại tu
PI 1.5–2.0: Cách điện kém — cần theo dõi chặt và lên kế hoạch bảo dưỡng
PI 2.0–4.0: Cách điện tốt — có thể vận hành bình thường
PI > 4.0: Cách điện xuất sắc

Ý nghĩa vật lý: Cách điện tốt và khô sẽ thể hiện quá trình phân cực điện môi rõ rệt — điện trở tăng mạnh từ phút 1 đến phút 10. Cách điện bị ẩm thì dòng dẫn qua ẩm "che khuất" quá trình phân cực — điện trở hầu như không tăng → PI thấp.

Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

IV. Thiết Bị Đo Hỗ Trợ PI và DAR Tự Động

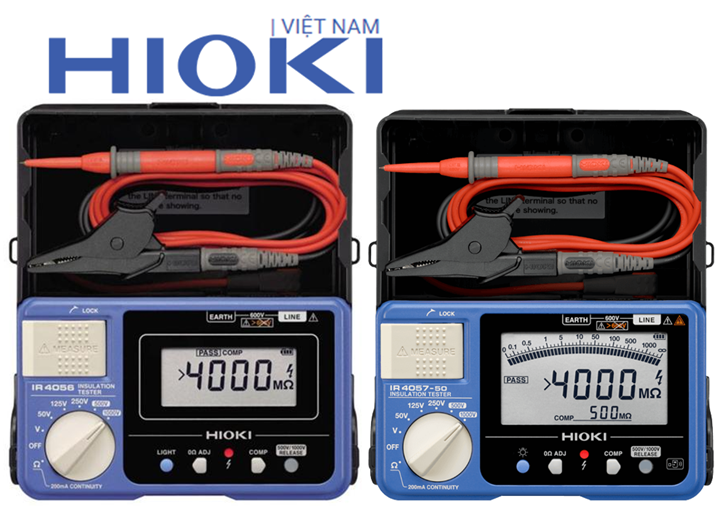

Việc đo PI thủ công đòi hỏi người đứng chờ 10 phút, ghi giá trị tại phút 1 và phút 10, rồi tính tỷ số. Các model Megger hiện đại như Đồng hồ đo điện trở cách điện Hioki IR4056-21 và IR4057-50có tính năng tự động đo và tính toán PI/DAR:

Cài đặt thời gian đo (30s, 60s, 1min, 10min)
Thiết bị tự động lấy mẫu và tính toán DAR/PI
Hiển thị kết quả trực tiếp trên màn hình
Hioki IR4057-50 còn hỗ trợ kết nối Bluetooth để xuất toàn bộ đường cong điện trở theo thời gian về smartphone — rất hữu ích để theo dõi xu hướng và so sánh giữa các lần đo định kỳ

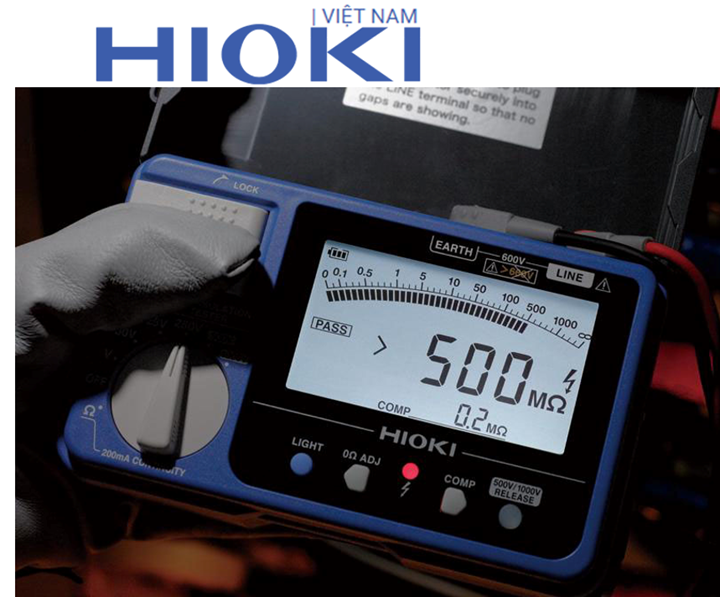

Polarization Index (PI) Và DAR Trong Kiểm Tra Cách Điện: Ý Nghĩa Và Cách Đọc Kết Quả

V. Mua Hàng Tại Hioki Việt Nam

PI và DAR là hai công cụ phân tích mạnh mẽ giúp kỹ sư đánh giá chất lượng cách điện toàn diện hơn nhiều so với chỉ đo giá trị điện trở tại một thời điểm. Hioki IR4056-21 và IR4057-50 hỗ trợ đo và tính toán tự động PI/DAR — giúp tiết kiệm thời gian và giảm sai sót trong quy trình kiểm tra cách điện chuyên nghiệp.

Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn miễn phí.
