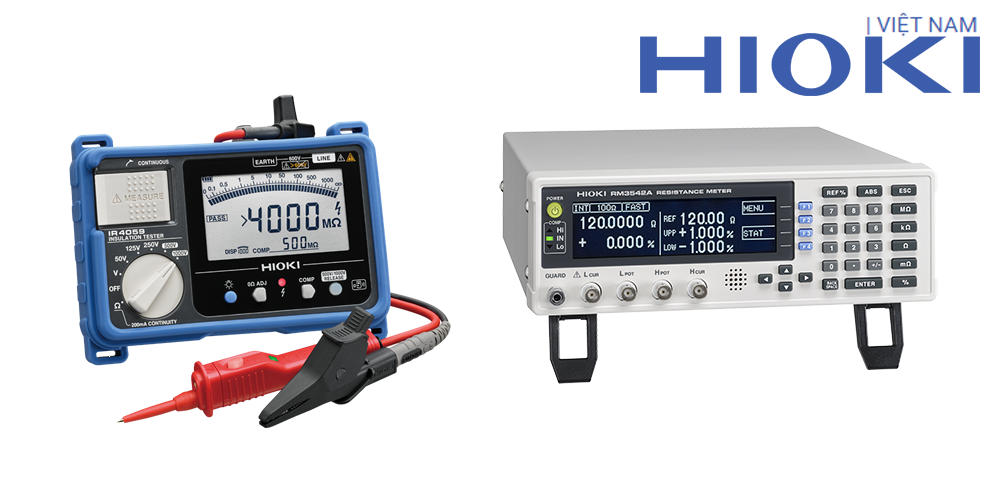

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

Trong tủ đồ nghề của các kỹ sư điện - điện tử, có hai thiết bị đo lường thường bị đánh đồng tên gọi nhưng lại phục vụ hai mục đích hoàn toàn trái ngược nhau: Máy đo trở kháng (Impedance Meter) và Đồng hồ đo điện trở cách điện (Insulation Resistance Tester).

Nếu như Máy đo trở kháng là công cụ để "khám sức khỏe" bên trong linh kiện, đảm bảo hiệu suất dẫn điện tốt nhất; thì Đồng hồ đo điện trở cách điện (thường gọi là Megomet) lại là "lá chắn an toàn", đảm bảo dòng điện không bị rò rỉ ra vỏ máy gây nguy hiểm. Việc chọn sai một trong hai thiết bị này không chỉ khiến phép đo vô nghĩa mà còn có thể phá hủy vật cần đo.

Vậy khi nào bạn cần dùng máy đo LCR để kiểm tra tụ điện, ắc quy? Khi nào bắt buộc phải dùng Megomet để kiểm tra dây cáp, động cơ?.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

I. Ứng dụng đo Linh kiện điện tử & Ắc quy (Cần Máy đo Trở kháng)

Nếu mục tiêu công việc của bạn là kiểm tra xem thiết bị hoạt động có tốt không, hiệu suất có cao không, linh kiện có đạt chuẩn không, thì bạn đang cần Máy đo trở kháng, hay còn gọi phổ biến là Máy đo LCR (LCR Meter) hoặc Máy đo nội trở ắc quy.

1. Bản chất kỹ thuật

Ở nhóm này, chúng ta quan tâm đến chất lượng nội tại của vật liệu.

Điện áp thử: Rất thấp (thường dưới 1V đến 5V). Mức áp này an toàn tuyệt đối cho các linh kiện bán dẫn.
Tần số đo: Sử dụng dòng điện xoay chiều (AC) với tần số đa dạng (từ 1kHz, 100kHz đến hàng MHz) để đánh giá đặc tính của Tụ điện, Cuộn cảm.
Phương pháp đo: Bắt buộc dùng phương pháp 4 cực (4-terminal/Kelvin) để loại bỏ điện trở của dây đo, đảm bảo độ chính xác đến từng mili-ohm.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

2. Tình huống thực tế A: Bảo trì trạm ắc quy (UPS, Viễn thông, Solar)

Ắc quy sau một thời gian sử dụng sẽ bị "chai" (lão hóa). Biểu hiện rõ nhất của sự lão hóa là Nội trở tăng cao, làm giảm khả năng phóng điện.
Sai lầm thường gặp: Dùng đồng hồ vạn năng (VOM) đo điện áp thấy đủ 12V nên nghĩ bình còn tốt. Thực tế bình đã hỏng bên trong.

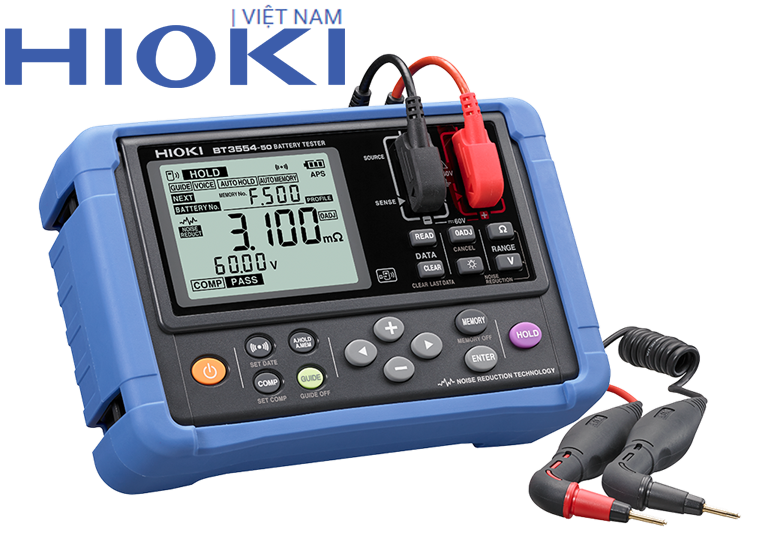

Giải pháp Hioki: Bạn cần Thiết bị đo nội trở ắc quy Hioki BT3554-50.
Nguyên lý: Máy bơm dòng AC tần số 1kHz vào ắc quy để đo nội trở (Ω) và đo điện áp (V) đồng thời.
Hiệu quả: Kết quả đo nội trở chính xác (dải đo từ 3mΩ đến 3Ω) giúp bạn phát hiện ngay bình nào có nội trở cao bất thường để thay thế trước khi hệ thống sập nguồn.
Lưu ý: Dòng BT3554 được thiết kế đặc biệt để chịu được điện áp DC của ắc quy (lên đến 60V), cho phép đo "sống" mà không cần ngắt tải.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

3. Tình huống thực tế B: Sản xuất & Sửa chữa bo mạch (PCB)

Trên một bo mạch điện tử, các linh kiện thụ động như Tụ điện (C), Cuộn cảm (L), Điện trở (R) đóng vai trò quyết định độ ổn định của mạch.

Nhu cầu: Kiểm tra xem tụ điện có bị khô dầu không (tăng chỉ số ESR), cuộn cảm có bị chạm vòng dây không, hay điện trở dán (SMD) có đúng trị số không.

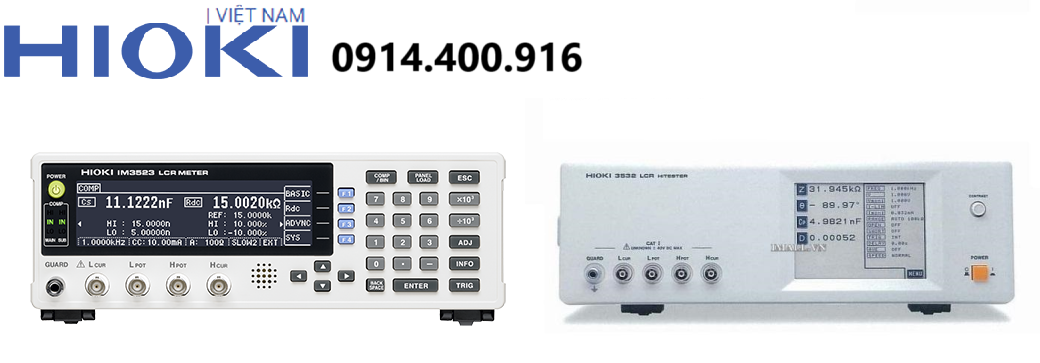

Giải pháp Hioki: Bạn cần Máy đo LCR (LCR Meter).

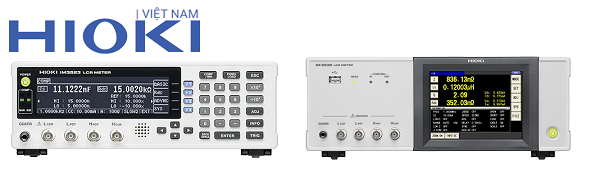

Hioki IM3523: Dòng máy tiêu chuẩn cho dây chuyền sản xuất. Tốc độ đo cực nhanh (2ms), độ chính xác cơ bản ±0.05%. Phù hợp để kiểm tra nhanh (Go/No-Go) hàng loạt linh kiện.

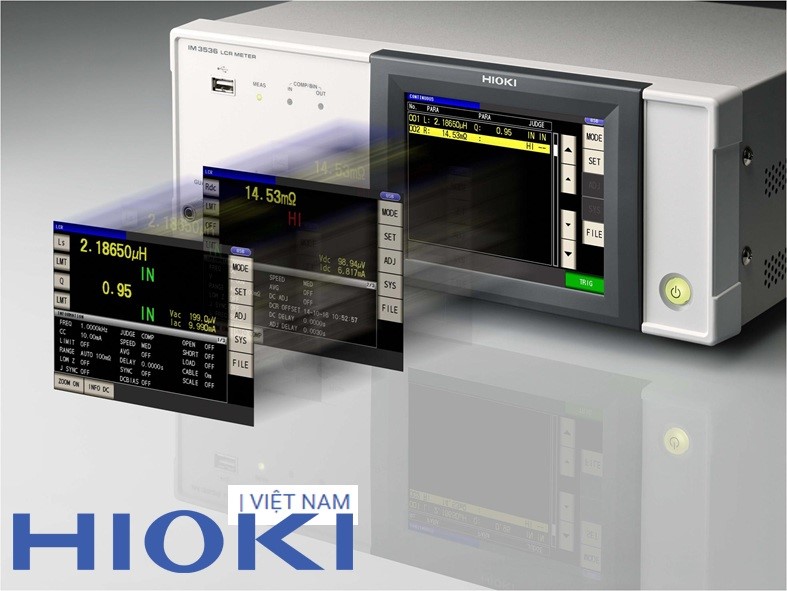

Hioki IM3536: Dòng máy cao cấp cho phòng R&D. Dải tần số đo rộng từ DC, 4Hz đến 8MHz. Tại sao cần đến 8MHz? Vì các bộ nguồn xung hiện đại hoạt động ở tần số cao, bạn cần đo đặc tính tụ điện ở đúng tần số đó (ví dụ 100kHz hay 1MHz) mới thấy được giá trị thực của nó.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

II. Ứng dụng đo Cáp điện, Động cơ & Tủ bảng điện (Cần Máy đo Cách điện)

Nếu mục tiêu của bạn là An toàn điện, phòng chống cháy nổ, giật điện, thì bạn đang cần máy đo điện trở cách điện- dân trong nghề hay gọi là "Megomet".

1. Bản chất kỹ thuật

Ở nhóm này, chúng ta quan tâm đến khả năng ngăn chặn dòng điện rò rỉ.

Điện áp thử: Rất cao (Một chiều DC: 250V, 500V, 1000V). Mục đích là tạo áp lực điện (stress) lên lớp vật liệu cách điện (như vỏ nhựa PVC, vecni cách điện) để xem nó có bị thủng hay rò rỉ hay không.
Đơn vị đo: Rất lớn (MΩ - Mega Ohm hoặc GΩ - Giga Ohm).
Nguyên tắc: Điện trở càng cao càng tốt (tức là cách điện càng tốt, không bị rò).

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

2. Tình huống thực tế A: Bảo trì hệ thống điện tòa nhà, nhà xưởng

Hệ thống dây cáp đi ngầm trong tường hoặc chôn dưới đất lâu ngày có thể bị chuột cắn, ẩm ướt hoặc lão hóa vỏ nhựa.

Nhu cầu: Kiểm tra xem dây pha có bị rò điện ra vỏ tủ, hay rò sang dây trung tính không. Nếu rò rỉ, Aptomat chống giật sẽ nhảy liên tục hoặc gây thất thoát điện năng.
Giải pháp Hioki: Bạn cần dòng máy đo điện trở cách điện cầm tay.

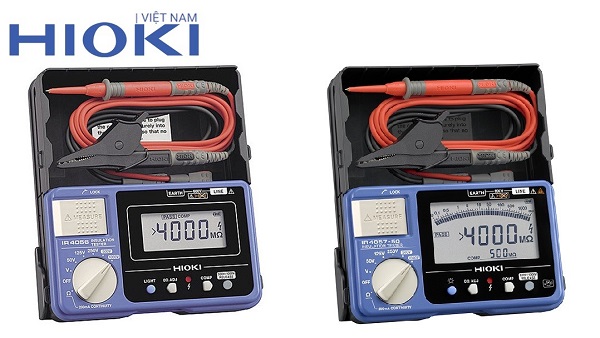

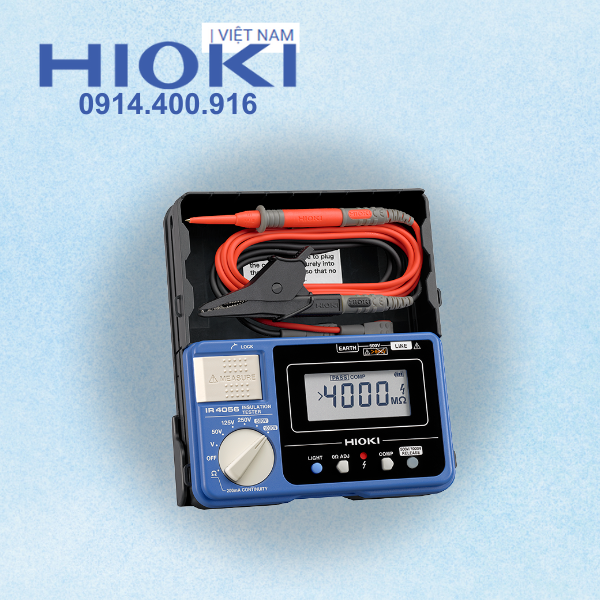

Hioki IR4056: "Huyền thoại" nồi đồng cối đá với 5 dải đo (50/125/250/500/1000V). Có chức năng so sánh (Comparator) báo đèn Xanh/Đỏ giúp phát hiện lỗi nhanh.
Hioki IR4057-50: Phiên bản kỹ thuật số cao cấp. Tốc độ đo siêu nhanh (0.3 giây). Đặc biệt, hỗ trợ kết nối Bluetooth (qua Adapter Z3210) để vẽ biểu đồ và làm báo cáo trên điện thoại – tính năng cực hữu ích cho các đội làm dịch vụ bảo trì chuyên nghiệp.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

3. Tình huống thực tế B: Kiểm tra xuất xưởng Tủ bảng điện, Máy biến áp

Theo tiêu chuẩn an toàn (như IEC 61439), trước khi một tủ điện hoặc động cơ được xuất xưởng, nó phải vượt qua bài kiểm tra cách điện nghiêm ngặt.

Nhu cầu: Đo điện trở cách điện giữa cuộn dây pha và vỏ máy để đảm bảo người dùng không bị giật khi chạm vào vỏ.
Giải pháp Hioki:

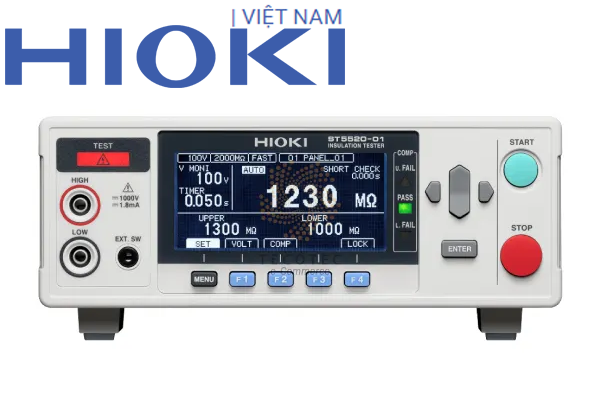

Hioki ST5520: Máy đo cách điện để bàn (Benchtop) chuyên dụng cho dây chuyền sản xuất.
Điểm mạnh: Tốc độ đo nhanh nhất ngành (50ms). Có chức năng "Contact Check" (Kiểm tra tiếp xúc) để ngăn chặn việc que đo chưa chạm vào sản phẩm mà máy đã báo "PASS" (một lỗi rất nguy hiểm trong QC).
Kết nối: Có cổng I/O để tích hợp vào hệ thống cánh tay robot hoặc băng tải tự động.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

III. So sánh nhanh các thông số kỹ thuật trên Hioki Việt Nam

Để giúp bạn dễ dàng so sánh và ra quyết định, chúng tôi tổng hợp bảng phân biệt chi tiết dưới đây dựa trên các model tiêu biểu:

Tiêu chí	Máy đo Trở kháng / LCR / Ắc quy	Máy đo Điện trở cách điện (Megomet)
Model đại diện	IM3536, IM3523, BT3554-50	IR4056, IR4057-50, ST5520
Mục đích chính	Đo chất lượng linh kiện, nội trở, hiệu suất	Đo an toàn điện, rò rỉ cách điện
Đơn vị đo	(Mili-ohm), (Ohm)	(Mega-ohm), (Giga-ohm)
Giá trị mong muốn	Càng THẤP càng tốt (thường là vậy)	Càng CAO càng tốt
Điện áp thử	Thấp (1V - 5V AC) - An toàn cho chip	Cao (500V - 1000V DC) - Phá hủy chip
Tần số đo	Đa dạng (AC 4Hz - 8MHz)	Một chiều (DC)
Phương pháp đo	4 dây (4-terminal) để khử trở dây	2 dây (que đo thường)
Đối tượng đo	Tụ điện, Cuộn cảm, Pin, Ắc quy, PCB	Vỏ cáp, Vỏ động cơ, Sứ cách điện

Sự nhầm lẫn tai hại về "Đồng hồ vạn năng" (DMM)

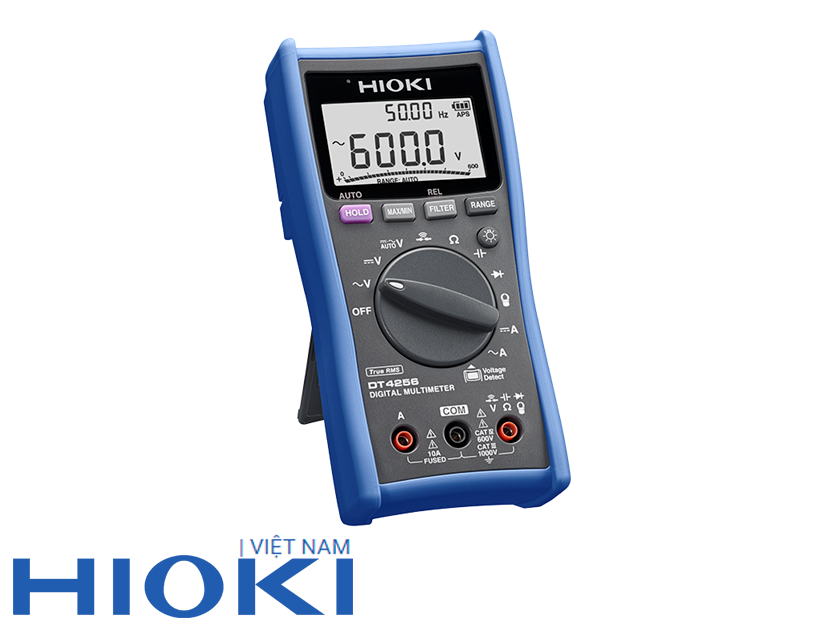

Nhiều khách hàng hỏi: "Đồng hồ vạn năng (như Hioki DT4256) cũng đo được Ohm, vậy tôi dùng nó thay cho 2 loại trên được không?"

Câu trả lời là: KHÔNG.

Về độ chính xác: Đồng hồ vạn năng đo điện trở bằng dòng DC 2 dây. Nó cộng cả điện trở của dây đo (khoảng 0.2Ω) vào kết quả. Do đó, nó không thể đo chính xác nội trở ắc quy hay trở kháng shunt (cỡ 0.01Ω).
Về khả năng phát hiện lỗi: Đồng hồ vạn năng dùng điện áp thấp (3V). Nó không đủ sức "ép" dòng điện rò rỉ qua vết nứt nhỏ của vỏ cáp. Chỉ có máy đo cách điện (500V) mới làm được điều này.

=> Kết luận: Đồng hồ vạn năng chỉ dùng để kiểm tra thông mạch và điện trở linh kiện rời rạc cơ bản (cỡ kΩ đến MΩ thấp).

IV. Lời khuyên để tránh tai nạn và hư hỏng thiết bị

Dựa trên kinh nghiệm hỗ trợ kỹ thuật, Hioki Vietnam xin đưa ra 2 quy tắc vàng để bảo vệ thiết bị đắt tiền và an toàn cho chính bạn:

Quy tắc 1: Tuyệt đối KHÔNG dùng Máy đo cách điện để đo bo mạch điện tử

Các linh kiện bán dẫn (IC, Chip, Transistor) trên bo mạch chỉ chịu được điện áp vài chục Vôn. Nếu bạn dùng Hioki IR4056 bơm 500V vào để đo, toàn bộ bo mạch sẽ bị đánh thủng lớp bán dẫn và hỏng vĩnh viễn.
Ngoại lệ: Chỉ dùng máy đo cách điện để đo khoảng cách cách điện trên bảng mạch in (PCB) trần khi chưa hàn linh kiện (bare board testing).

Quy tắc 2: Tuyệt đối KHÔNG dùng Máy đo LCR để đo đường dây đang có điện

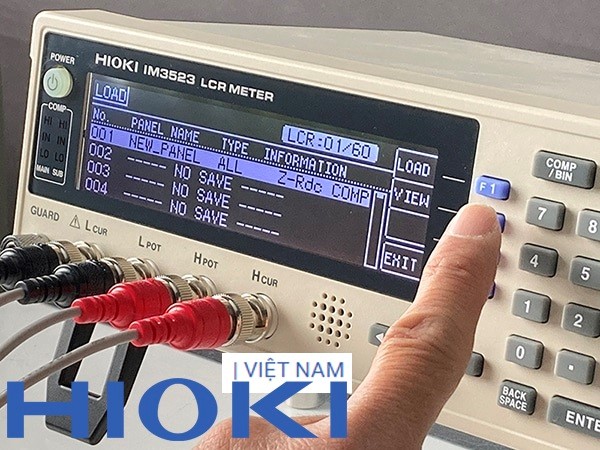

Máy đo LCR (như Hioki IM3523) được thiết kế với mạch đầu vào cực kỳ nhạy cảm để đo các tín hiệu nhỏ. Nếu bạn kẹp nó vào ổ cắm 220V hay một tụ điện cao áp chưa xả hết điện, mạch đầu vào của máy sẽ cháy ngay lập tức.
Lưu ý: Riêng dòng máy đo nội trở ắc quy Hioki BT3554-50 được thiết kế đặc biệt với mạch bảo vệ chịu được điện áp DC của ắc quy (lên đến 60V), nên có thể đo "sống" (live measurement). Nhưng tuyệt đối không dùng nó đo điện lưới AC.

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

V. Địa chỉ mua hàng uy tín

Việc phân biệt giữa Máy đo trở kháng và Máy đo điện trở cách điện là bước đầu tiên và quan trọng nhất trong quy trình mua sắm thiết bị đo lường. Chọn đúng thiết bị giúp bạn:

Giải quyết triệt để vấn đề kỹ thuật (bắt đúng bệnh).
Tránh lãng phí ngân sách vào những thiết bị không dùng được.
Đảm bảo an toàn tuyệt đối cho người sử dụng và hệ thống máy móc.
Tại sao nên mua thiết bị đo Hioki tại Hioki Việt Nam?
Hioki (Nhật Bản) là một trong số ít các thương hiệu trên thế giới dẫn đầu ở CẢ HAI LĨNH VỰC này. Khi mua hàng qua hệ thống Hioki Việt Nam, bạn sẽ nhận được:
Tư vấn đúng giải pháp: Đội ngũ kỹ thuật sẽ khảo sát kỹ nhu cầu của bạn trước khi giới thiệu sản phẩm, đảm bảo bạn không bao giờ mua nhầm.
Sản phẩm chính hãng: Đầy đủ CO/CQ, đảm bảo độ chính xác và độ bền theo tiêu chuẩn Nhật Bản.
Hỗ trợ kỹ thuật trọn đời: Hướng dẫn sử dụng chi tiết, giải đáp thắc mắc về cài đặt thông số đo (Tần số, điện áp, dải đo...).

So Sánh Máy Đo Trở Kháng Và Đồng Hồ Đo Điện

Nếu bạn vẫn còn phân vân chưa biết chọn model nào giữa các thiết bị, đừng ngần ngại liên hệ với Hotline 0914.400.916 hoặc trực tiếp trên website để được hỗ trợ nhanh nhất.
