Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

Trong cuộc đua công nghệ hiện nay, đặc biệt là lĩnh vực xe điện (EV) và năng lượng tái tạo, hiệu suất năng lượng được ví như "vàng ròng". Một bộ biến tần (Inverter) hay động cơ điện chỉ cần cải thiện được 0,1% hiệu suất cũng được xem là một bước tiến lớn về công nghệ, giúp gia tăng quãng đường di chuyển của xe hoặc tiết kiệm hàng tỷ đồng tiền điện cho nhà máy.

Chính vì yêu cầu khắt khe này, các kỹ sư R&D thường không tiếc ngân sách đầu tư cho những chiếc máy phân tích công suất (Power Analyzer) đắt tiền nhất. Tuy nhiên, có một thực tế trớ trêu rằng: Dù máy đo có chính xác đến đâu, kết quả cuối cùng vẫn có thể sai lệch hoàn toàn, thậm chí cho ra những con số phi lý như "hiệu suất lớn hơn 100%". Thủ phạm đứng sau những sai số "chết người" này thường không phải là máy đo, mà nằm ở một thiết bị phụ trợ ít được chú ý hơn: Cảm biến dòng điện (Current Sensor).

Vấn đề cốt lõi nằm ở Độ lệch pha (Phase Shift). Bài viết này sẽ giải thích bằng lý thuyết chuyên sâu nhưng dễ hiểu về việc tại sao sự trễ pha của cảm biến lại phá hỏng phép đo hiệu suất, và cách mà công nghệ của Hioki giải quyết bài toán này để mang lại sự thật cho các con số.

Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

I. Bản chất của sai số góc pha: Khi "nhịp điệu" bị lạc

Để hiểu về độ lệch pha mà không cần dùng công thức, hãy hình dung về mối quan hệ giữa Điện áp (Voltage) và Dòng điện (Current) như hai người bạn nhảy trong một bản nhạc.Công suất thực (hay công suất tác dụng - thứ mà chúng ta phải trả tiền điện hoặc dùng để quay động cơ) được sinh ra lớn nhất khi Điện áp và Dòng điện "nhảy" cùng một nhịp, tức là cùng tăng và cùng giảm đồng thời. Lúc này, ta nói chúng đồng pha.

Tuy nhiên, khi chúng ta sử dụng một cảm biến dòng điện kết nối bên ngoài để đo đạc, cảm biến này đóng vai trò như người truyền tin. Do các hạn chế về vật lý của lõi từ và mạch điện tử, cảm biến thường mất một khoảng thời gian cực nhỏ để thu nhận và truyền tín hiệu dòng điện về máy đo. Khoảng thời gian trễ này khiến tín hiệu dòng điện về đến máy đo bị "chậm nhịp" so với tín hiệu điện áp thực tế. Sự chậm trễ này chính là Độ lệch pha.

Máy phân tích công suất, dù thông minh đến mấy, cũng chỉ tính toán dựa trên những gì nó nhận được. Khi nó thấy dòng điện và điện áp bị lệch nhịp (do lỗi của cảm biến), nó sẽ hiểu nhầm về mối quan hệ năng lượng thực tế, dẫn đến việc tính toán ra giá trị công suất sai khác hoàn toàn so với những gì đang diễn ra trong động cơ.

II. "Cú lừa" ngoạn mục tại vùng Hệ số công suất thấp

Sự nguy hiểm của độ lệch pha nằm ở chỗ: Nó không gây ra sai số giống nhau ở mọi trường hợp. Ở các thiết bị tải thuần trở như bàn là, bếp điện, sai số này rất nhỏ và có thể bỏ qua. Nhưng trong các bài toán đo kiểm động cơ hay biến tần, nó trở thành "kẻ phá hoại" thực sự.

Tại sao vậy? Khi các kỹ sư đo tổn hao không tải của động cơ, hoặc đo tổn hao của cuộn kháng, dòng điện và điện áp hoạt động ở trạng thái lệch nhau gần một góc vuông (90 độ). Ở trạng thái nhạy cảm này, công suất thực tiêu thụ rất nhỏ.

Lúc này, chỉ cần cảm biến dòng điện làm tín hiệu bị trễ đi một chút xíu (thậm chí chỉ là một phần nhỏ của độ), nó sẽ làm thay đổi hoàn toàn "góc nhìn" của máy đo. Máy đo có thể lầm tưởng rằng dòng điện đang "đồng pha" hơn so với thực tế, và tính ra một lượng công suất ảo rất lớn.

Hệ quả thực tế là gì?

Bạn đo hiệu suất của một bộ Inverter: Đầu vào là điện DC, đầu ra là điện AC điều khiển động cơ.
Do cảm biến dòng AC ở đầu ra bị lệch pha, máy đo tính ra công suất đầu ra cao hơn thực tế.
Kết quả: Hiệu suất (Đầu ra / Đầu vào) hiển thị con số lớn hơn 100%. Đây là điều vi phạm định luật bảo toàn năng lượng, khiến toàn bộ kết quả đo lường trở nên vô nghĩa và các kỹ sư phải loay hoay tìm nguyên nhân trong vô vọng.

Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

III. Tại sao các cảm biến thông thường lại "hụt hơi" ở tần số cao?

Hầu hết các loại kìm đo điện hay cảm biến dòng phổ thông trên thị trường thường sử dụng các công nghệ truyền thống như hiệu ứng Hall tiêu chuẩn hoặc lõi sắt từ thông thường. Những công nghệ này hoạt động tốt ở lưới điện sinh hoạt (50Hz), nhưng lại bộc lộ điểm yếu chết người trong các ứng dụng công nghệ cao.

Sự "lười biếng" của vật liệu từ:

Mọi cảm biến dòng đều dùng lõi từ để thu thập từ trường. Khi dòng điện thay đổi chiều liên tục với tốc độ quá nhanh (tần số cao), các hạt từ tính trong lõi sắt không kịp xoay chuyển để phản ứng theo. Hiện tượng này tạo ra sự trễ nại (từ trễ), làm cho tín hiệu đầu ra luôn đi sau tín hiệu thực tế một khoảng thời gian. Tần số càng cao, sự trễ nại này càng lớn, góc lệch pha càng mở rộng.

Thách thức từ biến tần thế hệ mới (SiC/GaN):

Các bộ biến tần hiện đại sử dụng linh kiện bán dẫn công suất SiC (Silicon Carbide) có tốc độ đóng cắt cực nhanh (hàng trăm ngàn lần mỗi giây) để giảm kích thước và tăng hiệu suất. Dòng điện tạo ra không còn là hình sin mượt mà mà chứa đầy các xung vuông vức và gai nhọn. Các cảm biến thông thường có băng thông hẹp sẽ không thể "bắt" kịp các diễn biến nhanh này, dẫn đến việc làm biến dạng tín hiệu và làm sai lệch nghiêm trọng thông tin về pha.

IV. Công nghệ Zero Flux của Hioki: Lời giải cho bài toán chính xác

Nhận thấy vấn đề cốt lõi nằm ở vật liệu từ và nguyên lý hoạt động, Hioki đã phát triển dòng cảm biến dòng điện AC/DC dựa trên công nghệ Zero Flux (Từ thông bằng không). Đây là công nghệ giúp đưa các cảm biến đo lường đạt đến độ chính xác cấp phòng thí nghiệm.

Nguyên lý "Triệt tiêu để chính xác":

Thay vì để lõi từ phải gồng mình chịu đựng toàn bộ từ trường của dòng điện lớn, công nghệ Zero Flux sử dụng một cuộn dây phản hồi thông minh quấn quanh lõi. Mạch điện tử bên trong sẽ liên tục bơm một dòng điện ngược chiều vào cuộn dây này để triệt tiêu hoàn toàn từ trường sinh ra bởi dòng điện cần đo.

Kết quả là lõi từ luôn được giữ ở trạng thái "tĩnh lặng" (từ thông bằng 0). Khi không còn bị tác động bởi từ trường mạnh, lõi từ không bị bão hòa, không bị nóng lên và quan trọng nhất là loại bỏ được gần như hoàn toàn hiện tượng từ trễ.

Kết quả mang lại:

Độ lệch pha được kéo giảm xuống mức cực thấp, gần như bằng không.
Đặc tính này được duy trì ổn định không chỉ ở tần số 50Hz mà kéo dài lên đến dải tần số cao hàng trăm kHz hay MHz.
Giúp máy đo "nhìn thấy" đúng thời điểm và biên độ của dòng điện, từ đó tính toán chính xác công suất thực và hiệu suất của thiết bị.

Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

V. Ứng dụng thực tế trong đo kiểm Xe điện và Năng lượng tái tạo

Sự khác biệt về công nghệ của cảm biến dòng Hioki thể hiện rõ nhất trong các bài toán đo lường khắt khe hiện nay.

Kiểm thử hiệu suất biến tần (Inverter Efficiency Testing)

Biến tần điều khiển động cơ xe điện hoạt động ở nhiều điểm hiệu suất khác nhau. Tại chế độ tải thấp hoặc tốc độ cao, hệ số công suất thường rất thấp. Việc sử dụng cảm biến dòng Hioki với sai số góc pha tối thiểu giúp các kỹ sư xác định chính xác tổn hao chuyển mạch và hiệu suất tổng thể của bộ Inverter, từ đó tối ưu hóa thuật toán điều khiển để kéo dài quãng đường di chuyển của xe.

Đo lường hệ thống sạc (OBC & DC Fast Charging)

Các bộ sạc trên xe (On-board Charger) và trạm sạc nhanh DC sử dụng công nghệ chuyển đổi năng lượng tần số cao để giảm kích thước. Dòng điện tại đây chứa nhiều nhiễu và gợn sóng (Ripple). Cảm biến dòng Hioki với chỉ số CMRR (Tỷ số nén nhiễu đồng pha) cao giúp loại bỏ nhiễu, đo chính xác dòng DC và các thành phần gợn sóng AC chồng lên, đảm bảo chất lượng điện năng nạp vào pin.

Chứng nhận WLTP (Worldwide Harmonized Light Vehicles Test Procedure)

Trong các bài test tiêu chuẩn WLTP cho xe điện, phép đo dòng điện và điện tích (Ah) cần độ chính xác cao tích hợp trong thời gian dài, từ lúc dòng điện rất lớn (khởi động) đến dòng rất nhỏ (chờ/nghỉ). Độ tuyến tính tuyệt vời của công nghệ Zero Flux đảm bảo không có sai số tích lũy theo thời gian, cung cấp dữ liệu tin cậy cho việc đánh giá mức tiêu thụ năng lượng của xe.

VI. Lựa chọn loại cảm biến phù hợp: Xuyên qua (Pass-through) hay Kẹp (Clamp)?

Hioki cung cấp hai dạng thiết kế chính cho dòng cảm biến chính xác cao, mỗi loại phục vụ một mục đích cụ thể nhưng đều đảm bảo đặc tính kỹ thuật khắt khe.

Dòng cảm biến xuyên qua (Pass-through Type)

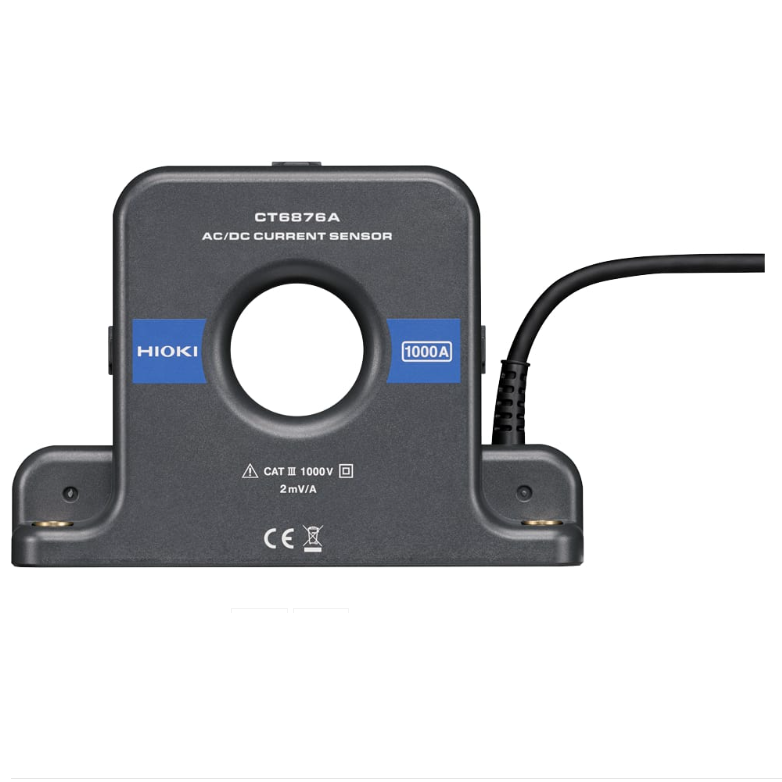

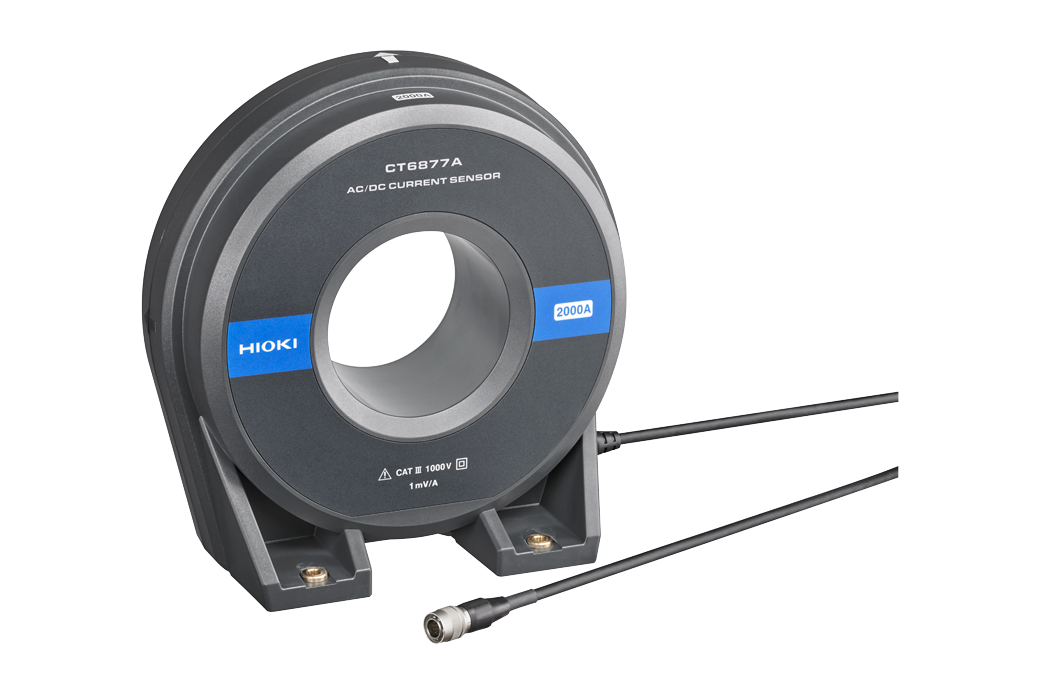

Đây là dòng sản phẩm có độ chính xác cao nhất (ví dụ: CT6877A, CT6904A).

Đặc điểm: Người dùng phải luồn dây dẫn cần đo qua lỗ tròn của cảm biến.
Ưu điểm: Cấu trúc vòng kín nguyên khối giúp loại bỏ hoàn toàn khe hở từ, mang lại độ chính xác biên độ và góc pha tốt nhất thị trường.
Ứng dụng: Thường được lắp đặt cố định trên các bàn thử nghiệm động cơ (Motor Bench), hệ thống dyno, hoặc trong các phòng Lab R&D nơi yêu cầu độ chính xác là ưu tiên số một.

Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

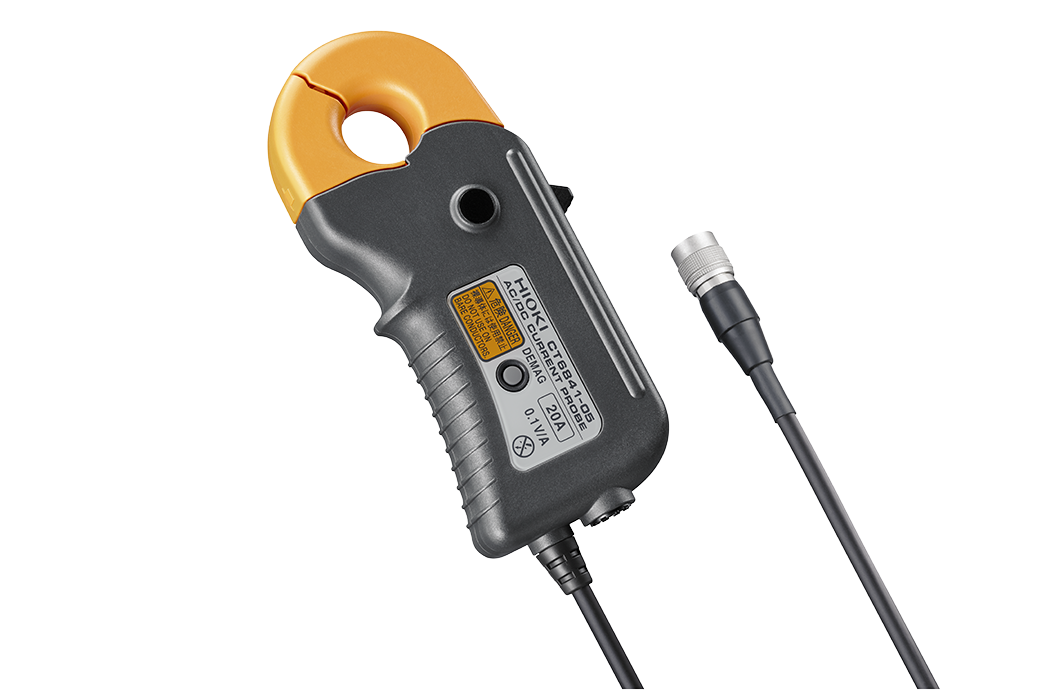

Dòng cảm biến dạng kẹp (Clamp-on Type) (ví dụ: CT6841A, CT6843A) mang lại sự cân bằng giữa độ chính xác và tính tiện dụng.

Đặc điểm: Có cơ cấu gọng kìm đóng mở, cho phép kẹp trực tiếp vào dây dẫn mà không cần tháo rời hệ thống điện.
Ưu điểm: Lắp đặt nhanh chóng, phù hợp cho việc kiểm tra hiện trường hoặc các hệ thống khó tháo lắp dây cáp.
Công nghệ: Mặc dù có khe hở từ (air gap), nhưng Hioki thiết kế bề mặt tiếp xúc cực kỳ tinh xảo và cơ chế khóa chắc chắn để giảm thiểu tối đa từ trở, đảm bảo độ chính xác tiệm cận với dòng xuyên qua.

Tại sao độ lệch pha cảm biến dòng làm sai lệch kết quả đo hiệu suất

Trong thế giới đo lường điện năng chính xác cao, "nhìn thấy" dòng điện thôi là chưa đủ, mà phải nhìn thấy nó "đúng thời điểm". Độ lệch pha của cảm biến dòng chính là rào cản vô hình khiến nhiều kỹ sư R&D lạc lối trong ma trận của những con số hiệu suất sai lệch.

Việc đầu tư vào các dòng cảm biến dòng điện AC/DC chất lượng cao sử dụng công nghệ Zero Flux của Hioki không đơn thuần là mua một thiết bị, mà là mua sự an tâm và tính trung thực của dữ liệu. Chỉ khi loại bỏ được các sai số do lệch pha, bạn mới có thể tự tin khẳng định chất lượng sản phẩm của mình, rút ngắn thời gian nghiên cứu và tối ưu hóa chi phí sản xuất.

Tại Hioki Việt Nam, chúng tôi tự hào cung cấp dải sản phẩm cảm biến dòng điện rộng và chính xác bậc nhất thị trường, đáp ứng từ các phép đo vi dòng đến các dòng điện hàng nghìn Ampe với băng thông rộng. Hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn giải pháp đo lường đồng bộ, giúp bạn làm chủ công nghệ và dẫn đầu trong cuộc đua hiệu suất năng lượng.
