Nhiệt độ là kẻ thù số một của động cơ điện. Mỗi 10°C tăng thêm so với giới hạn thiết kế sẽ cắt giảm tuổi thọ cách điện cuộn dây đi một nửa — đó là quy tắc Arrhenius đã được chứng minh trong hàng thập kỷ vận hành công nghiệp. Một động cơ thiết kế 20 năm có thể hỏng sau 5–6 năm nếu thường xuyên vận hành ở nhiệt độ cao hơn cho phép chỉ 20–30°C.
Vấn đề là: động cơ nóng có thể đến từ ít nhất 6 nguyên nhân khác nhau — và mỗi nguyên nhân cần một thiết bị đo khác nhau để chẩn đoán. Sờ tay vào vỏ động cơ thấy nóng chỉ cho bạn biết "có vấn đề" — không cho bạn biết vấn đề là gì.
.png)
Nguyên Nhân 1: Quá Tải Cơ Học
Biểu hiện: Động cơ nóng đều toàn thân, dòng điện cả 3 pha đều cao và gần hoặc vượt dòng định mức trên nameplate.
Cơ chế: Moment tải lớn hơn moment định mức → motor phải kéo dòng điện lớn hơn → cuộn dây phát nhiệt tỷ lệ I²R. Nguyên nhân thường gặp: bơm bị tắc, băng tải bị kẹt, khớp nối bị mòn gây ma sát, tải trọng băng tải tăng do thay đổi sản phẩm.
Chẩn đoán bằng: Ampe kìm AC Hioki CM3289 đo dòng điện 3 pha khi động cơ đang chạy đầy tải. So sánh với giá trị dòng định mức trên nameplate. Nếu dòng vượt 100% FLA (Full Load Ampere) — quá tải, cần giảm tải hoặc thay động cơ công suất lớn hơn. Nếu dòng chỉ 80–90% FLA nhưng vẫn nóng — nguyên nhân ở chỗ khác.
.png)
Nguyên Nhân 2: Mất Cân Bằng Điện Áp 3 Pha
Biểu hiện: Động cơ nóng dù dòng điện không quá tải. Đo dòng 3 pha thấy chênh lệch rõ rệt giữa các pha (ví dụ: 22A, 18A, 26A trong khi định mức 25A). Bạc đạn mòn nhanh, có tiếng rung bất thường.
Cơ chế: Mất cân bằng điện áp tạo ra thành phần dòng điện thứ tự nghịch — chạy ngược chiều từ trường quay chính, gây nóng thêm và lực kéo ngược chiều làm rung động. Theo tiêu chuẩn NEMA MG1, mất cân bằng điện áp 3.5% có thể làm tăng nhiệt độ động cơ đến 25%.

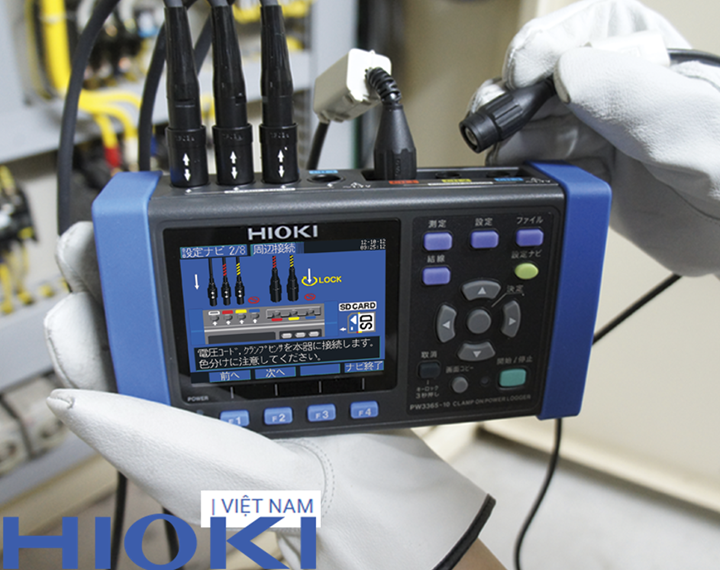

Chẩn đoán bằng: Thiết bị phân tích công suất và chất lượng điện Hioki PW3365 đo điện áp 3 pha liên tục trong ít nhất 24 giờ. Tính % mất cân bằng = (độ lệch điện áp lớn nhất so với trung bình / điện áp trung bình) × 100%. Nếu vượt 2% — cần cân bằng lại phân phối tải cho 3 pha hoặc điều chỉnh tap máy biến áp.
.png)
Nguyên Nhân 3: Sóng Hài Do Biến Tần (VFD)
Biểu hiện: Động cơ nóng khi chạy qua biến tần, đặc biệt ở tốc độ thấp. Tiếng ù bất thường từ cuộn dây. Dòng điện đo bằng ampe kìm thường có giá trị giao động không ổn định.
Cơ chế: Biến tần tạo ra điện áp xung (PWM) chứa nhiều thành phần sóng hài tần số cao. Dòng sóng hài gây thêm tổn thất trong lõi thép (eddy current losses) và cuộn dây (skin effect) — phần tổn thất này không sinh ra moment xoay hữu ích mà chỉ sinh nhiệt. Động cơ tiêu chuẩn (non-inverter duty) đặc biệt nhạy cảm với vấn đề này.

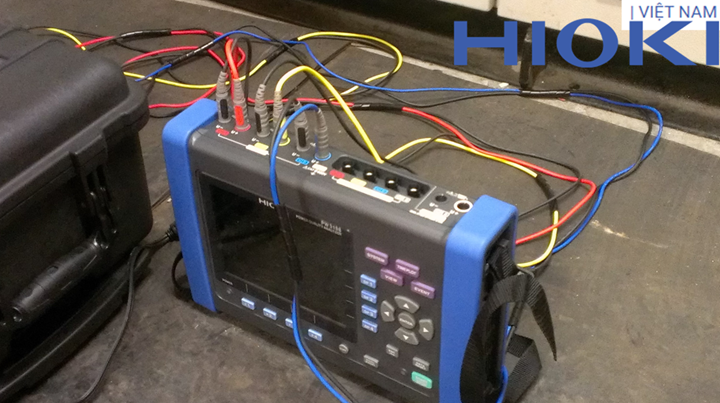

Chẩn đoán bằng: Hioki PW3198 đo THD (Total Harmonic Distortion) của dòng điện đầu vào động cơ. THD dòng vượt 10% — cần xem xét dùng bộ lọc sóng hài (output reactor) giữa biến tần và động cơ, hoặc thay động cơ loại inverter-duty có lõi thép tối ưu cho điện áp PWM.
Nguyên Nhân 4: Cách Điện Cuộn Dây Bị Suy Giảm
Biểu hiện: Động cơ nóng ngay cả khi chạy non tải. Dòng điện có thể cao bất thường ở một pha do dòng rò cục bộ. Đôi khi aptomat bảo vệ nhảy không rõ lý do.
Cơ chế: Lớp vecni cách điện cuộn dây bị lão hóa, hút ẩm hoặc bị hỏng do xung điện áp từ biến tần. Cách điện kém tạo ra dòng rò và vi chạm thậm chí giữa các vòng dây (interturn short) — tăng tổn thất nhiệt cục bộ và đẩy nhanh quá trình hỏng hoàn toàn.

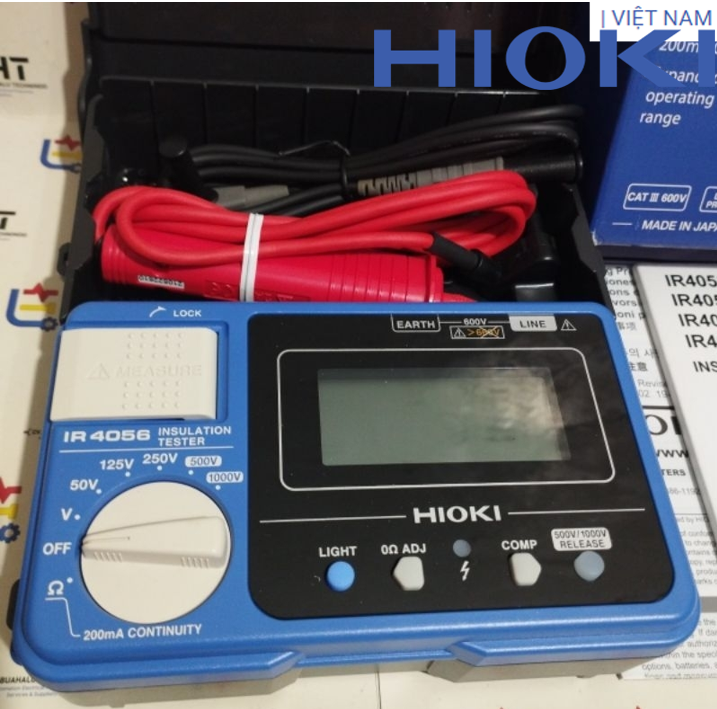

Chẩn đoán bằng: Đồng hồ đo điện trở cách điện Hioki IR4056-21 — ngắt động cơ khỏi nguồn, dùng Megger 500V DC đo điện trở cách điện giữa từng cuộn dây và vỏ động cơ. Giá trị dưới 1MΩ: cách điện đã hỏng nghiêm trọng, không được vận hành. 1–100MΩ: cần theo dõi chặt. Trên 100MΩ: cách điện còn tốt, nguyên nhân nóng ở chỗ khác.
.png)
Nguyên Nhân 5: Thông Gió Làm Mát Kém
Biểu hiện: Động cơ nóng chủ yếu ở vỏ ngoài và cánh tản nhiệt, nhưng cuộn dây đo được nhiệt độ thấp hơn so với vỏ. Vỏ động cơ có bụi dày bám vào các khe tản nhiệt.
Cơ chế: Cánh quạt làm mát bị bụi bám tắc khe gió, quạt làm mát bị hỏng (với động cơ có quạt riêng biệt), hoặc động cơ đặt trong không gian kín không có lưu thông không khí. Nhiệt sinh ra từ cuộn dây không thoát ra được — tích tụ bên trong, nhiệt độ cuộn dây tăng dần.

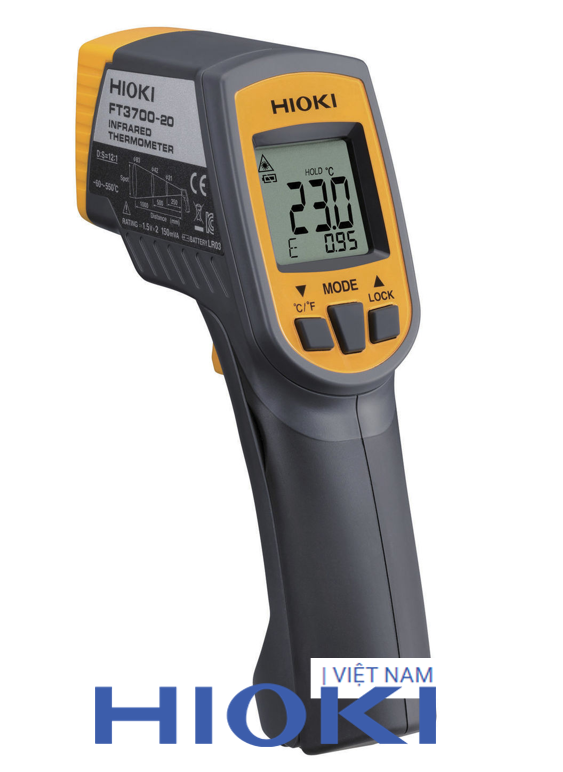

Chẩn đoán: Quan sát trực tiếp khe tản nhiệt, cánh quạt. Đo nhiệt độ vỏ bằng nhiệt kế hồng ngoại Hioki FT3700. Nếu vỏ trên 70°C khi dòng điện chỉ ở 60–70% định mức — thông gió có vấn đề. Giải pháp: vệ sinh bụi định kỳ, lắp thêm quạt hỗ trợ, hoặc di chuyển động cơ sang vị trí thoáng hơn.
Nguyên Nhân 6: Khởi Động Quá Thường Xuyên
Biểu hiện: Động cơ dùng cho ứng dụng khởi động/dừng liên tục (băng tải dừng/chạy theo lô, máy ép nhựa). Nhiệt độ đặc biệt cao trong giờ cao điểm, giảm khi ít khởi động hơn.
Cơ chế: Dòng khởi động (starting current) của động cơ AC thường gấp 5–7 lần dòng vận hành bình thường và kéo dài 0.5–3 giây. Nếu khởi động nhiều lần liên tiếp, tổng năng lượng nhiệt tích lũy trong cuộn dây vượt khả năng tản nhiệt — dù mỗi lần khởi động riêng lẻ đều trong ngưỡng cho phép.

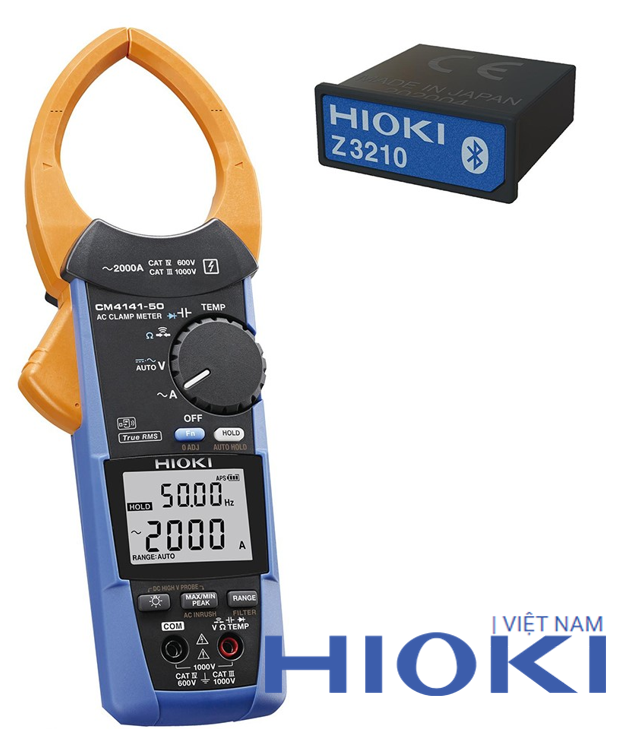

Chẩn đoán bằng: Ampe kìm AC Hioki CM4141-50 với chức năng Peak Hold — đo dòng đỉnh khi khởi động và tần suất khởi động trong 1 giờ. Nếu khởi động hơn 6–10 lần/giờ với dòng đỉnh gấp 6× dòng định mức — cần lắp soft starter hoặc biến tần để giảm dòng khởi động và tần suất tác động.
.png)
Nguyên Nhân Và Thiết Bị Chẩn Đoán
- Động cơ nóng + dòng 3 pha đều cao → Quá tải cơ học → Đo dòng bằng ampe kìm CM3289.
- Động cơ nóng + dòng lệch pha → Mất cân bằng điện áp → Đo điện áp 3 pha bằng PW3365.
- Động cơ nóng khi dùng biến tần → Sóng hài → Đo THD bằng PW3198.
- Động cơ nóng + dòng rò → Cách điện hỏng → Đo điện trở cách điện bằng IR4056.
- Động cơ nóng dù non tải + vỏ có bụi → Thông gió kém → Quan sát trực quan + nhiệt kế FT3700.
- Động cơ nóng theo chu kỳ → Khởi động quá thường xuyên → Đo dòng đỉnh bằng CM4141-50.
.png)
Mua hàng uy tín tại HIOKI Việt Nam
Không có một thiết bị đo đơn lẻ nào chẩn đoán được tất cả 6 nguyên nhân. Kỹ sư bảo trì chuyên nghiệp cần hiểu từng nguyên nhân và biết dùng đúng công cụ cho từng tình huống. Hioki Việt Nam cung cấp đầy đủ bộ công cụ chẩn đoán động cơ từ ampe kìm đến thiết bị phân tích chất lượng điện và Megger — tất cả chính hãng Nhật Bản.
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trỡ miễn phí !
