Tại Sao Máy Đo Trở Kháng Hioki Là Vũ Khí Bí Mật Của Các Ông Lớn Công Nghệ?

Trong ngành công nghiệp điện tử, việc đảm bảo chất lượng linh kiện đầu vào là yếu tố then chốt quyết định sự thành công của sản phẩm.

Các thông số như điện trở (R), điện dung (C) và điện cảm (L) có vai trò sống còn trong việc vận hành mạch điện, và sự sai lệch dù là nhỏ nhất cũng có thể dẫn đến lỗi hệ thống, giảm hiệu suất hoặc thậm chí hỏng hóc hoàn toàn.

Trong thế giới sản xuất điện tử (R&D và Production Line), cuộc chiến không chỉ là ai làm ra sản phẩm nhanh hơn, mà là ai kiểm soát được sự ổn định của những linh kiện nhỏ bé này.

Máy Đo Trở Kháng (LCR Meter) của Hioki là giải pháp đo lường chuyên nghiệp, được thiết kế để đáp ứng các yêu cầu khắt khe trong việc kiểm tra, phân tích và đánh giá linh kiện điện tử.

Tại sao lại nói như vậy? Hãy cùng đi sâu vào thế giới "vô hình" của trở kháng.

Tại Sao Máy Đo Trở Kháng Hioki Là "Vũ Khí Bí Mật" Của Các Ông Lớn Công Nghệ?

I. Tầm quan trọng của việc đo chính xác tham số L, C, R

Trước khi đi vào sản phẩm, chúng ta cần hiểu rõ tại sao việc đo lường đơn thuần bằng đồng hồ vạn năng (DMM) là không đủ đối với linh kiện điện tử chuyên dụng.

Giới hạn của phép đo DC và sự cần thiết của đo AC

Đồng hồ vạn năng thông thường chủ yếu đo điện trở thuần (Resistance) ở dòng điện một chiều (DC). Tuy nhiên, trong thực tế, các linh kiện như tụ điện (Capacitor) và cuộn cảm (Inductor) hoạt động trong môi trường dòng điện xoay chiều (AC) với nhiều tần số khác nhau.

Điện cảm (L - Inductance): Thay đổi theo tần số dòng điện.
Điện dung (C - Capacitance): Biến thiên khi tần số hoặc điện áp thay đổi.
Trở kháng (Z - Impedance): Là tổng hợp của điện trở thuần và điện kháng, phụ thuộc hoàn toàn vào tần số hoạt động.

Máy đo trở kháng Hioki cho phép thiết lập tần số tín hiệu kiểm tra (Test Frequency) trải dài từ vài Hz đến hàng GHz, mô phỏng chính xác điều kiện hoạt động thực tế của linh kiện. Điều này giúp kỹ sư nhìn thấy "bức tranh toàn cảnh" về chất lượng linh kiện thay vì chỉ một con số tĩnh vô nghĩa.

Các thông số ký sinh (Parasitic Parameters)

Một tụ điện thực tế không chỉ có điện dung C, mà còn tồn tại điện trở nối tiếp tương đương (ESR) và độ tự cảm ký sinh (ESL). Nếu ESR quá cao, tụ điện sẽ bị nóng lên khi hoạt động, gây phồng hoặc nổ tụ.

Các thiết bị đo LCR chuyên dụng của Hioki có khả năng tách biệt và đo chính xác các thành phần ký sinh này, giúp loại bỏ các linh kiện kém chất lượng ngay từ đầu vào.

II. Công nghệ cốt lõi trên máy đo trở kháng Hioki

Hioki dẫn đầu thị trường nhờ sở hữu những công nghệ độc quyền giúp tối ưu hóa độ chính xác và tốc độ đo.

Độ chính xác và độ lặp lại cao (High Accuracy & Repeatability)

Các dòng máy cao cấp như Hioki IM3536 cung cấp độ chính xác tham chiếu lên tới ±0.05%. Tuy nhiên, điều quan trọng hơn cả độ chính xác là độ lặp lại.

Trong dây chuyền sản xuất hàng loạt, việc máy đo cho ra 1000 kết quả giống nhau cho cùng một mẫu vật là yếu tố sống còn để hệ thống phân loại tự động (Sorting Machine) hoạt động hiệu quả, không loại nhầm hàng tốt (Good) thành hàng lỗi (NG).

Tốc độ đo siêu nhanh cho dây chuyền SMT

Trên các dây chuyền dán bề mặt (SMT) hoặc dây chuyền sản xuất pin, thời gian đo (Tact time) quyết định sản lượng. Máy đo Hioki được tối ưu hóa phần cứng để đạt tốc độ đo chỉ từ 0.5ms (mili-giây) mỗi điểm đo.

Tốc độ này nhanh gấp nhiều lần so với các thiết bị thông thường, giúp nhà máy tăng năng suất vận hành tối đa mà không cần hy sinh độ chính xác.

Chức năng kiểm tra tiếp xúc (Contact Check)

Một lỗi phổ biến trong đo kiểm tự động là que đo hoặc kim đo (probe) tiếp xúc không tốt với linh kiện, dẫn đến kết quả sai. Hioki tích hợp công nghệ Contact Check tiên tiến, tự động phát hiện tình trạng tiếp xúc kém giữa đầu đo và mẫu vật.

Nếu phát hiện lỗi tiếp xúc, máy sẽ báo lỗi ngay lập tức thay vì hiển thị một kết quả đo sai lệch, đảm bảo độ tin cậy tuyệt đối của dữ liệu.

III. Phân tích các dòng sản phẩm chủ lực của Hioki

Hioki cung cấp dải sản phẩm rộng, từ các thiết bị đo cầm tay nhỏ gọn đến các trạm phân tích trở kháng để bàn chuyên sâu. Dưới đây là chi tiết các dòng máy phổ biến nhất tại Hioki Vietnam.

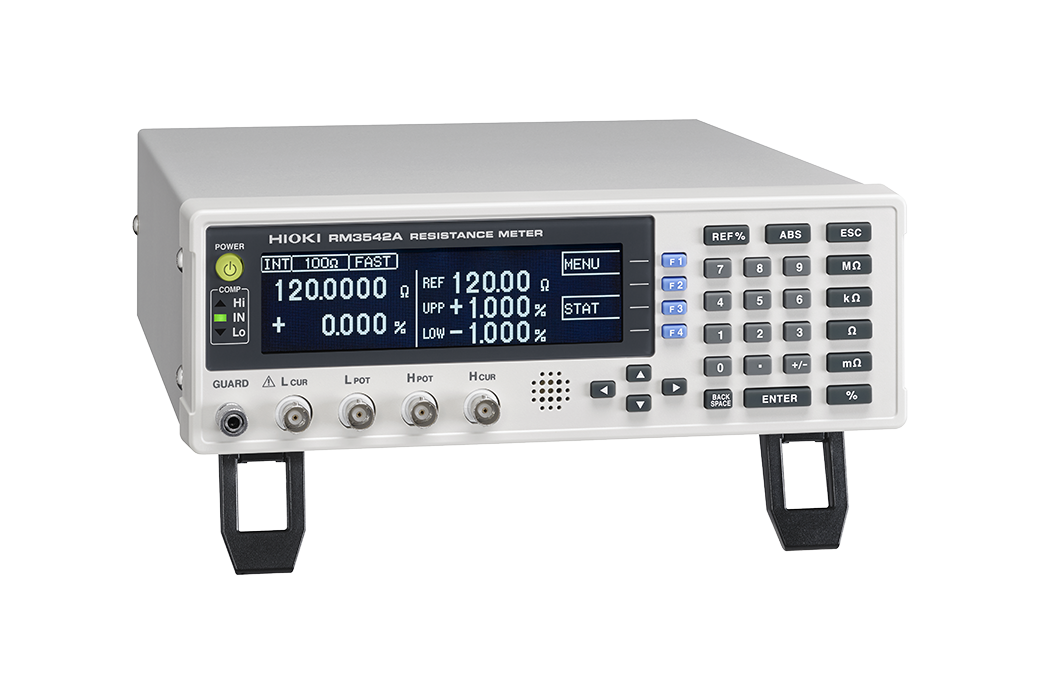

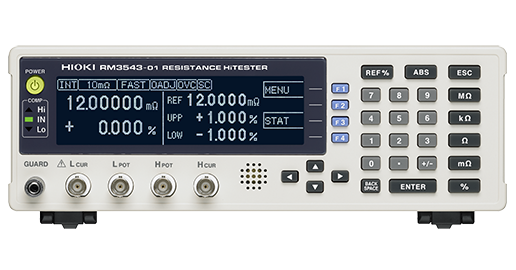

Thiết bị đo điện trở HIOKI RM3542A

Đây là phiên bản nâng cấp chuyên dụng cho các linh kiện siêu nhỏ, đề cao tính ổn định và tốc độ trong dây chuyền tự động.

Đây là dòng máy phổ biến nhất, được coi là "tiêu chuẩn công nghiệp" cho các ứng dụng đo lường đa dụng.

Đặc điểm nổi bật:

Công nghệ đo "Low Impact": Giảm thiểu xung dòng điện khi tiếp xúc, cho phép đo các linh kiện kích thước siêu nhỏ (cỡ 008004) mà không gây hỏng linh kiện.
Tốc độ cực nhanh: Thời gian đo rất ngắn, tối ưu cho năng suất dây chuyền SMT.

Chức năng cải thiện tiếp xúc (Contact Improvement): Phá vỡ lớp oxy hóa hoặc bụi bẩn trên đầu đo để đảm bảo kết quả chính xác.

Thông số kỹ thuật:

Dải đo: 100 mΩ đến 100 MΩ.
Độ phân giải tối đa: 0.1 μΩ.
Độ chính xác cơ bản: ±0.015% rdg.

Ứng dụng: Chuyên dùng cho dây chuyền sản xuất cuộn cảm chip, hạt ferrite, linh kiện EMI siêu nhỏ.

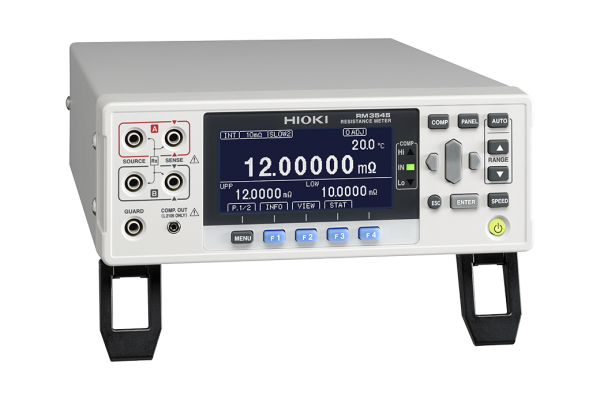

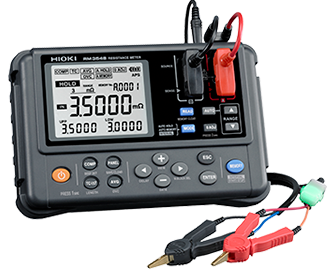

Thiết bị đo điện trở HIOKI RM3545

Dòng máy đo cao cấp nhất với độ chính xác và dải đo rộng, phù hợp cho cả R&D (nghiên cứu phát triển) và kiểm tra chất lượng khắt khe.

Đặc điểm nổi bật:

Độ chính xác siêu cao: Sai số cực thấp, phù hợp làm thiết bị chuẩn hoặc đo trong phòng thí nghiệm.
Dải đo rộng nhất: Đo được từ điện trở cực nhỏ (mối hàn) đến điện trở rất lớn (vật liệu dẫn điện).
Khả năng mở rộng (Multiplexer): Hỗ trợ đo đa kênh (lên tới 20 kênh) khi gắn thêm card mở rộng (trên model RM3545-02).
Chế độ đo công suất thấp: Giảm thiểu nhiệt sinh ra khi đo các linh kiện nhạy cảm.

Thông số kỹ thuật:

Dải đo: 10 mΩ đến 1000 MΩ.
Độ chính xác cơ bản: ±0.006% rdg.
Dòng đo kiểm tra: Tối đa 1 A.

Ứng dụng: Đo điện trở mối hàn pin xe điện (EV), cuộn dây motor xe điện, máy biến áp, tiếp điểm rơ-le.

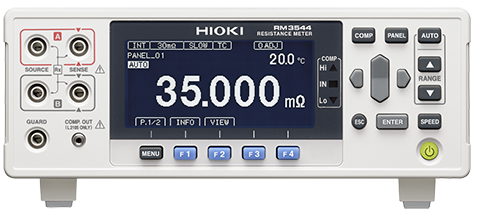

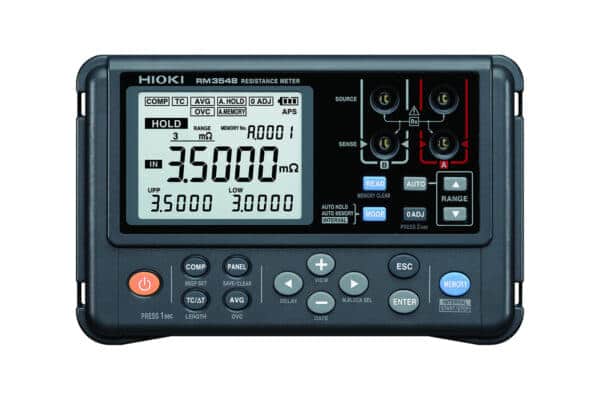

Thiết bị đo điện trở HIOKI RM3544

Thiết bị đo tiêu chuẩn, bền bỉ, tối ưu hóa cho dây chuyền sản xuất công nghiệp đại trà.

Đặc điểm nổi bật:

Dễ sử dụng: Giao diện trực quan, đèn LED báo Pass/Fail lớn và âm thanh cảnh báo rõ ràng cho môi trường ồn ào.
Chống nhiễu tốt: Thiết kế đầu đo có bảo vệ (Guard terminal) giúp phép đo ổn định trong môi trường nhà máy.
Chi phí hiệu quả: Cân bằng tốt giữa hiệu năng và giá thành cho các ứng dụng cơ bản.

Thông số kỹ thuật:

Dải đo: 30 mΩ đến 3 MΩ.
Độ chính xác cơ bản: ±0.02% rdg.
Thời gian đo: Tối thiểu 18 ms.

Ứng dụng: Kiểm tra dây chuyền sản xuất động cơ, biến áp thường, điện trở dây dẫn, cầu chì.

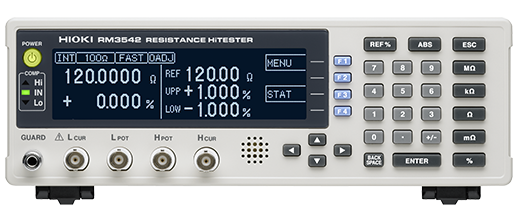

Thiết bị đo điện trở HIOKI RM3542-01

Là biến thể của dòng RM3542, được tích hợp sẵn giao diện giao tiếp đặc thù cho hệ thống tích hợp.

Đặc điểm nổi bật:

Tích hợp cổng GP-IB: Khác với bản thường, model đuôi -01 có sẵn cổng GP-IB (General Purpose Interface Bus), chuẩn giao tiếp phổ biến trong các hệ thống đo lường tự động hóa và phòng thí nghiệm cũ/chuyên dụng.
Kế thừa tốc độ cao: Giữ nguyên khả năng đo tốc độ cao của dòng RM3542 gốc (0.9 ms).
Tính năng Komparator: So sánh và xuất tín hiệu điều khiển ra bên ngoài nhanh chóng.

Thông số kỹ thuật:

Dải đo: 100 mΩ đến 100 MΩ.
Giao tiếp: GP-IB, RS-232C, External I/O.

Ứng dụng: Tích hợp vào các hệ thống phân loại tự động (sorting machines) sử dụng chuẩn điều khiển GP-IB.

IV. Các yếu tố kỹ thuật cần lưu ý khi sử dụng máy đo Hioki

Để khai thác tối đa hiệu quả của thiết bị, người sử dụng cần nắm vững các nguyên tắc kỹ thuật sau:

Lựa chọn mạch tương đương (Equivalent Circuit Mode)

Máy đo LCR Hioki cho phép chọn chế độ đo mạch nối tiếp (Series) hoặc mạch song song (Parallel).

Chế độ nối tiếp (Series): Thường dùng cho linh kiện có trở kháng thấp (như tụ điện dung lượng lớn, cuộn cảm giá trị nhỏ).
Chế độ song song (Parallel): Dùng cho linh kiện có trở kháng cao (như tụ điện dung lượng nhỏ, cuộn cảm giá trị lớn).

Việc chọn sai chế độ sẽ dẫn đến sai số lớn, đặc biệt khi đo các linh kiện có hệ số tổn hao (D) cao.

Bù cáp và Hiệu chuẩn (Open/Short/Load Compensation)

Trước khi đo, bắt buộc phải thực hiện quy trình bù (Compensation) để loại bỏ điện trở, điện dung và điện cảm ký sinh của dây đo và bộ gá (fixture). Máy Hioki hỗ trợ quy trình bù Open (Hở mạch), Short (Ngắn mạch) và Load (Tải chuẩn) rất trực quan, giúp đưa điểm "Zero" về đúng vị trí chuẩn xác nhất tại đầu cực linh kiện.

Chế độ ổn định điện áp/dòng điện (Constant Voltage/Current)

Một số linh kiện như Tụ gốm đa lớp (MLCC) có tính chất phụ thuộc vào điện áp (Voltage Dependent). Máy đo Hioki cho phép giữ ổn định mức điện áp hoặc dòng điện đặt vào linh kiện trong suốt quá trình đo, đảm bảo kết quả phản ánh đúng đặc tính của linh kiện tại mức tín hiệu đó.

Máy đo trở kháng Hioki không chỉ là một công cụ đo lường đơn thuần, mà là giải pháp đảm bảo chất lượng toàn diện cho quy trình sản xuất điện tử. Với khả năng đo chính xác, tốc độ xử lý nhanh, dải tần số rộng và độ bền bỉ vượt trội, thiết bị này giúp các doanh nghiệp giảm thiểu rủi ro hàng lỗi, nâng cao uy tín sản phẩm và tối ưu hóa chi phí sản xuất.

Việc lựa chọn đúng thiết bị và nhà cung cấp là bước đi chiến lược. Tại Hioki Vietnam, chúng tôi cam kết mang đến những giải pháp đo lường tiên tiến nhất từ Nhật Bản cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, đồng hành cùng sự phát triển của doanh nghiệp bạn.

Nếu bạn đang tìm kiếm giải pháp nâng cao chất lượng kiểm tra linh kiện, đừng ngần ngại truy cập website của HiokiVietnam để có thể tham khảo thông số kỹ thuật chi tiết và nhận tư vấn từ các chuyên gia hàng đầu.
