Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

Hệ thống điện trong nhà máy của bạn hoạt động bình thường - điện áp đủ, cầu dao không nhảy, thiết bị vẫn chạy. Nhưng hóa đơn điện tháng này tăng bất thường. Động cơ nóng hơn mọi khi. Biến tần liên tục báo lỗi không rõ nguyên nhân. Và đội bảo trì không tìm ra vấn đề ở đâu.

Đây chính xác là tình huống mà đồng hồ vạn năng hay ampe kìm thông thường bó tay - nhưng thiết bị phân tích chất lượng điện có thể chỉ ra nguyên nhân chỉ sau vài phút kết nối.

à Vậy thiết bị này đo những gì mà "thần kỳ" đến vậy? Ai thực sự cần mua? Và chọn model Hioki nào cho từng trường hợp? Bài viết này sẽ trả lời đầy đủ, bằng các tình huống thực tế.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

1. "Chất Lượng Điện" Là Gì? Tại Sao Đồng Hồ Vạn Năng Không Đo Được?

Trước khi nói về thiết bị, cần hiểu rõ khái niệm quan trọng này.

Khi nói "điện tốt", hầu hết mọi người chỉ nghĩ đến điện áp đủ (220V/380V) và dòng điện không quá tải. Nhưng thực tế, một hệ thống điện có điện áp đủ vẫn có thể đang "bệnh nặng" vì rất nhiều vấn đề mà mắt thường không thấy được:

Sóng hài (Harmonics): Thay vì sóng hình sin hoàn hảo, dòng điện bị méo dạng do các thiết bị phi tuyến (biến tần, bộ chỉnh lưu, đèn LED, UPS...). Sóng hài làm nóng dây dẫn, cuộn dây máy biến áp và động cơ - ngay cả khi dòng điện vẫn trong ngưỡng cho phép.

Hệ số công suất thấp (Low Power Factor): Hệ thống tiêu thụ nhiều công suất phản kháng (kVAr) nhưng làm việc ít. Kết quả là hóa đơn điện cao hơn thực tế cần thiết, và nguy cơ bị phạt phụ phí từ công ty điện lực.

Mất cân bằng pha (Voltage Unbalance): Điện áp giữa 3 pha không đều nhau. Chênh lệch chỉ 2–3% cũng có thể làm động cơ 3 pha nóng và giảm tuổi thọ đáng kể.

Sụt áp thoáng qua (Voltage Dip/Sag): Điện áp tụt xuống trong vài mili giây do tải lớn khởi động. Mắt người không thể quan sát được nhưng PLC, biến tần và các thiết bị nhạy cảm sẽ "hỏng lệnh" hoặc reset.

Điện áp nhấp nhô (Flicker): Dao động điện áp chu kỳ gây nhấp nháy ánh sáng, ảnh hưởng sức khỏe người làm việc và vi phạm tiêu chuẩn EN50160.

Đồng hồ vạn năng chỉ đo giá trị điện áp tại một thời điểm - nó không thể ghi lại sự kiện sụt áp xảy ra trong 50ms lúc 2 giờ sáng, không thể phân tích thành phần sóng hài bậc 5 bậc 7, không thể tính hệ số công suất theo thời gian thực. Đó là lý do cần đến máy phân tích chất lượng điện.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

2. Chất Lượng Điện Năng Quan Trọng Như Thế Nào?

Hãy hình dung hệ thống điện như mạch máu của nhà máy. Tim đập đều (điện áp ổn định) chưa đủ - máu phải sạch, lưu thông đúng nhịp, không có tạp chất (sóng hài, mất cân bằng pha, sụt áp). Chỉ cần một trong những yếu tố đó "bẩn", toàn bộ cơ thể đều bị ảnh hưởng âm thầm - dù bề ngoài trông vẫn bình thường.

Trong thực tế công nghiệp, chất lượng điện năng kém ảnh hưởng trực tiếp đến 3 thứ mà bất kỳ doanh nghiệp nào cũng quan tâm:

Chi phí vận hành: Hệ số công suất thấp đồng nghĩa với việc bạn đang trả tiền điện cho phần năng lượng không sinh ra công việc có ích. Điện lực Việt Nam áp dụng phụ phí khi cos φ < 0.9 - nhiều nhà máy mất hàng chục triệu đồng mỗi tháng mà không hay biết.
Tuổi thọ thiết bị: Sóng hài và mất cân bằng pha là "kẻ thù thầm lặng" của động cơ, máy biến áp và tụ điện. Chúng không làm hỏng thiết bị ngay lập tức, nhưng tích lũy nhiệt dư ngày qua ngày, rút ngắn tuổi thọ từ 20 năm xuống còn 8-10 năm.
Độ tin cậy hệ thống: Một sự kiện sụt áp kéo dài 100ms có thể khiến toàn bộ dây chuyền tự động dừng, PLC mất trạng thái, robot reset giữa chừng. Thiệt hại từ một ca sản xuất bị gián đoạn thường lớn hơn rất nhiều so với chi phí mua một thiết bị phân tích.

Nói tóm lại: chất lượng điện tốt không chỉ giúp máy chạy - nó giúp máy chạy đúng, chạy lâu và chạy rẻ hơn.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

3. Rủi Ro Của Việc Không Kiểm Tra Chất Lượng Điện Năng

Nhiều đơn vị chỉ bắt đầu nghĩ đến chất lượng điện khi sự cố đã xảy ra. Đó là sai lầm tốn kém. Dưới đây là những rủi ro cụ thể mà các kỹ sư tại Hioki Việt Nam gặp thường xuyên trong thực tế:

Hỏng thiết bị không rõ nguyên nhân: Biến tần, PLC, UPS bị hỏng đột ngột. Nhà cung cấp bảo "lỗi người dùng", bạn không có dữ liệu để phản bác - và không có bảo hành. Nếu có thiết bị ghi chất lượng điện, bạn có bằng chứng để quy trách nhiệm đúng nơi.
Cháy nổ, mất an toàn: Sóng hài bậc cao làm nóng dây trung tính vượt ngưỡng thiết kế - đây là nguyên nhân gây cháy nổ điện ở nhiều tòa nhà thương mại và khu công nghiệp, dù aptomat bảo vệ không hề nhảy.
Bị phạt phụ phí điện lực: Theo quy định của EVN, các khách hàng sử dụng điện lớn bị phạt nếu hệ số công suất dưới 0.9. Nhiều doanh nghiệp trả thêm 5-10% hóa đơn điện mỗi tháng chỉ vì chưa từng đo và bù công suất phản kháng.
Không nghiệm thu được công trình: Các dự án điện mặt trời hòa lưới, tòa nhà thương mại và khu công nghiệp ngày càng yêu cầu báo cáo chất lượng điện theo EN50160 trước khi nghiệm thu. Không có thiết bị đạt chuẩn, không có báo cáo - không ký được hợp đồng bàn giao.

Kết luận ngắn gọn: Chi phí mua một thiết bị phân tích chất lượng điện Hioki thường chỉ bằng một phần nhỏ thiệt hại từ một sự cố nghiêm trọng. Kiểm tra trước - luôn rẻ hơn sửa chữa sau.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

4. Thiết Bị Phân Tích Chất Lượng Điện Đo Những Gì?

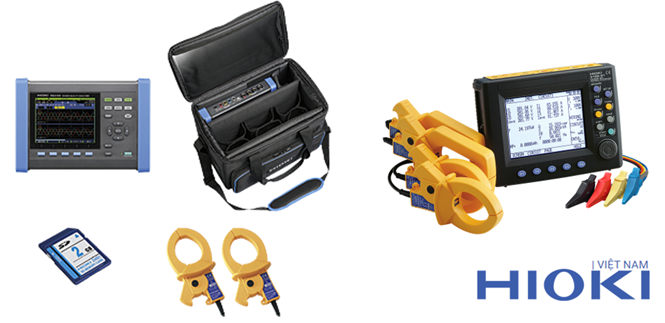

Tùy theo dòng sản phẩm, thiết bị phân tích công suất chất lượng điện của Hioki có khả năng đo và ghi đồng thời hàng chục thông số:

Điện áp & Dòng điện: V, A (RMS), Peak, từng pha và dây
Công suất; P (W), Q (VAr), S (VA), hệ số công suất PF, cos φ
Năng lượng: kWh, kVArh, kVAh tích lũy theo thời gian
Sóng hài: THD%, từng bậc sóng hài (3rd, 5th, 7th... đến bậc 50)
Chất lượng điện: Voltage Dip, Swell, Flicker (Pst, Plt), Interruption
Cân bằng pha: % mất cân bằng điện áp, dòng điện 3 pha
Tần số: Hz (độ ổn định tần số lưới)

Quan trọng hơn, thiết bị ghi liên tục 24/7 trong nhiều ngày - điều mà không một thiết bị đo cầm tay thông thường nào làm được.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

5. Khi Nào Bạn Đang Cần Thiết Bị Phân Tích Chất Lượng Điện?

5.1 Hóa đơn điện tăng bất thường, không biết nguyên nhân

Bối cảnh: Một nhà máy sản xuất ở Bình Dương nhận thấy tiền điện tháng này tăng 15% so với cùng kỳ năm trước, dù sản lượng không thay đổi.
Vấn đề thực sự: Sau khi gắn Hioki PW3360 ghi liên tục 7 ngày, phát hiện hệ số công suất (PF) trung bình chỉ đạt 0.72 thay vì mức lý tưởng ≥ 0.95. Nguyên nhân: một loạt biến tần mới lắp không có bộ lọc sóng hài, làm méo dạng sóng và kéo PF xuống thấp. Nhà máy đang phải trả tiền cho lượng công suất phản kháng lãng phí này mỗi tháng.
Giải pháp: Lắp bộ tụ bù công suất phản kháng - hóa đơn điện giảm ngay lập tức.

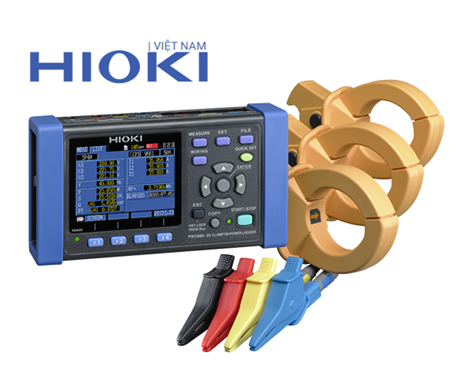

Thiết bị phù hợp: Thiết bị ghi năng lượng điện 3 pha Hioki PW3360 - ghi công suất, năng lượng và hệ số công suất liên tục, xuất dữ liệu ra Excel để lập báo cáo kiểm toán năng lượng.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

5.2 Biến tần, PLC liên tục lỗi không rõ nguyên nhân

Bối cảnh: Dây chuyền đóng gói tự động bị dừng đột ngột 3-4 lần/tuần. PLC báo lỗi nguồn, reset lại thì chạy bình thường. Kỹ thuật viên kiểm tra điện áp bằng VOM thấy 220V - không có gì bất thường.
Vấn đề thực sự: Đây là dấu hiệu kinh điển của Voltage Dip (sụt áp thoáng qua). Mỗi khi máy nén khí hoặc động cơ công suất lớn trong nhà máy khởi động, điện áp tụt xuống còn 170-180V trong khoảng 80 - 200ms. Mắt người không nhận ra, VOM không kịp ghi, nhưng PLC đã mất nguồn đủ để reset.
Giải pháp Hioki: Gắn PW3198 - thiết bị này ghi lại toàn bộ sự kiện điện áp theo tiêu chuẩn IEC 61000-4-30, kèm timestamp chính xác đến mili-giây. Chỉ cần ghi 2-3 ngày là tìm ra thủ phạm.

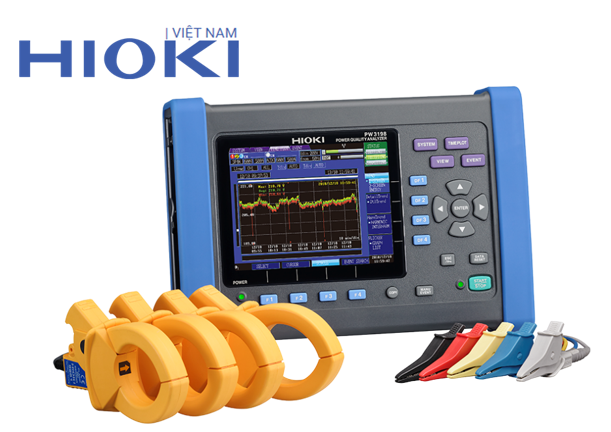

Thiết bị phù hợp: Hioki PW3198 - chuẩn Class A theo IEC 61000-4-30, ghi Dip/Swell/Interruption, phân tích sóng hài đến bậc 50, phù hợp cho kiểm tra chất lượng điện tòa nhà và khu công nghiệp.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

5.3 Động cơ điện 3 pha nóng bất thường, hay hỏng cuộn dây

Bối cảnh: Một nhà máy xi măng thay động cơ bơm nước 3 pha liên tục - mỗi năm hỏng 2-3 cái. Nguyên nhân luôn là "cháy cuộn dây" nhưng không hiểu tại sao.
Vấn đề thực sự: Mất cân bằng pha. Điện áp 3 pha đo được: Pha A 225V - Pha B 218V - Pha C 230V. Chênh lệch này (khoảng 2.7%) tuy nhỏ nhưng đủ tạo ra dòng điện mất cân bằng lên đến 10 - 15% theo công thức NEMA. Cuộn dây pha yếu hơn bị quá tải nhiệt âm thầm, cháy dần.
Giải pháp: Đo và cân bằng lại điện áp 3 pha tại máy biến áp phân phối, hoặc phân bổ lại tải cho các pha.

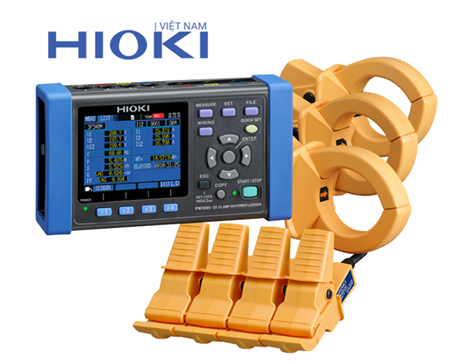

Thiết bị phù hợp: Hioki PW3365 / PW3365-20 - thiết bị ghi năng lượng 3 pha chuyên dụng, ghi đồng thời điện áp và dòng 3 pha, dễ dàng phát hiện mất cân bằng theo thời gian dài.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

5.4 Kiểm tra chất lượng điện đầu vào trước khi nghiệm thu công trình

Bối cảnh: Đơn vị tư vấn điện cần đo và lập báo cáo chất lượng điện lưới tại một khu công nghiệp mới trước khi bàn giao cho khách hàng. Báo cáo phải đạt chuẩn EN50160.
Yêu cầu: Thiết bị phải đo đủ các chỉ số theo EN50160 gồm: điện áp, tần số, THD, Flicker (Pst/Plt), Dip, Swell, Interruption - ghi liên tục tối thiểu 7 ngày liên tục, xuất báo cáo chuẩn hóa.

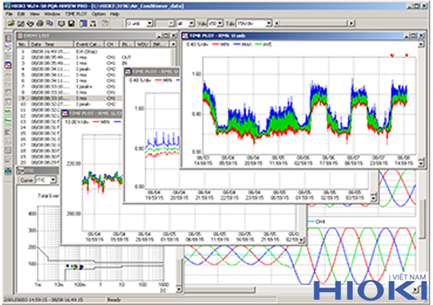

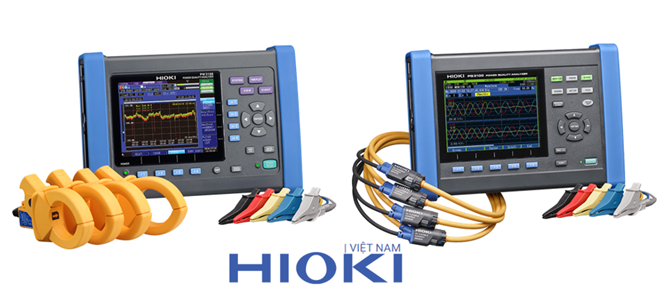

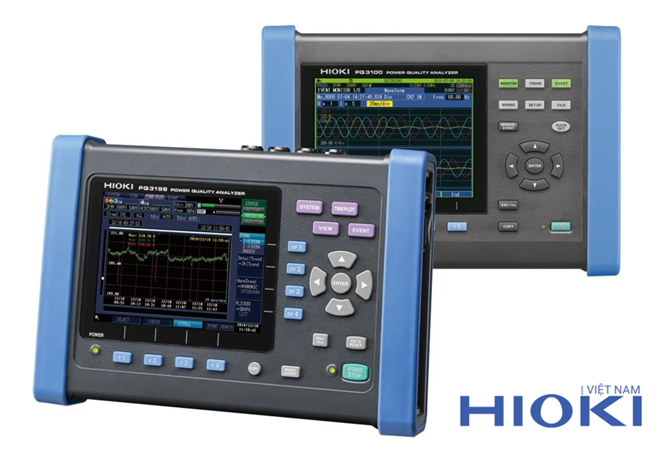

Thiết bị phù hợp: Hioki PQ3100 / PQ3198 - dòng thiết bị phân tích chất lượng điện cao cấp nhất của Hioki, đạt chuẩn Class A theo IEC 61000-4-30. Phần mềm PQA-HiVIEW PRO tự động tổng hợp báo cáo theo EN50160, tiết kiệm hàng giờ làm báo cáo thủ công.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

6. Chọn Model Hioki Nào?

Đo công suất, PF, tiết kiệm điện đơn giản Model phù hợp: CM3286 / CM3286-50 Điểm mạnh: Cầm tay dạng ampe kìm, nhanh gọn, giá hợp lý (từ 2.6 triệu)
Audit năng lượng, ghi điện năng 3 pha dài ngày Model phù hợp: PW3360 / PW3365 Điểm mạnh: Ghi liên tục, xuất Excel, phân tích tiêu thụ điện theo thời gian
Điều tra sự cố PLC/biến tần, sụt áp thoáng qua Model phù hợp: PW3198 / PW3198-90 Điểm mạnh: Ghi Dip/Swell/Interruption, chuẩn IEC 61000-4-30
Báo cáo chất lượng điện chuẩn EN50160 Model phù hợp: PQ3100 / PQ3198 Điểm mạnh: Class A, đủ chỉ số EN50160, phần mềm tự động tạo báo cáo

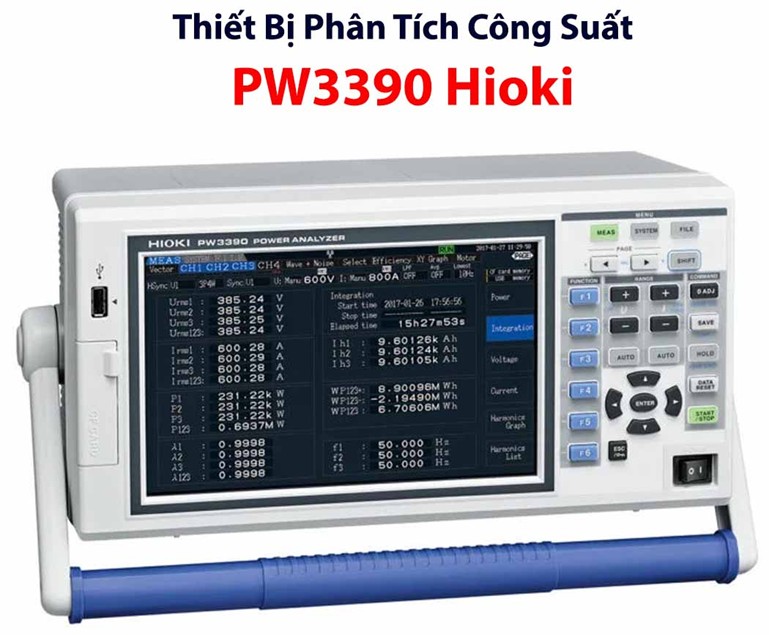

R&D, phân tích inverter/motor chuyên sâu Model phù hợp: PW3390 / PW8001 Điểm mạnh: Dải đo rộng, tốc độ lấy mẫu cao, dành cho phòng lab

7. Ai Thực Sự Cần Mua Thiết Bị Này?

Câu trả lời đơn giản: bất kỳ ai đang quản lý hệ thống điện có giá trị và có yêu cầu về hiệu suất hoặc an toàn. Cụ thể hơn:

Kỹ sư điện / bảo trì nhà máy, khu công nghiệp: Dùng để chẩn đoán sự cố điện, kiểm tra định kỳ chất lượng điện đầu vào, lập kế hoạch bù công suất phản kháng, tránh phạt phụ phí từ điện lực.
Đơn vị tư vấn và kiểm định điện: Đo và lập báo cáo chất lượng điện theo EN50160 / TCVN cho các công trình xây dựng, khu công nghiệp, tòa nhà thương mại trước khi nghiệm thu.
Nhà thầu lắp đặt hệ thống điện mặt trời hòa lưới: Kiểm tra chất lượng điện đầu ra của inverter, đảm bảo THD và các chỉ số đáp ứng yêu cầu hòa lưới của EVN. Dùng Hioki PQ3198 chuyên biệt cho ứng dụng này.
Đội vận hành trung tâm dữ liệu và bệnh viện: Các thiết bị y tế và máy chủ cực kỳ nhạy cảm với sụt áp và sóng hài. Giám sát chất lượng điện liên tục là yêu cầu bắt buộc.
Phòng R&D và phòng thí nghiệm kỹ thuật: Kiểm tra hiệu suất động cơ điện, inverter, bộ nguồn chuyển đổi - dùng dòng Power Analyzer cao cấp PW3390, PW6001, PW8001.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

8. Lưu Ý Quan Trọng Khi Mua

Đừng nhầm "ampe kìm đo công suất" với "thiết bị phân tích chất lượng điện."

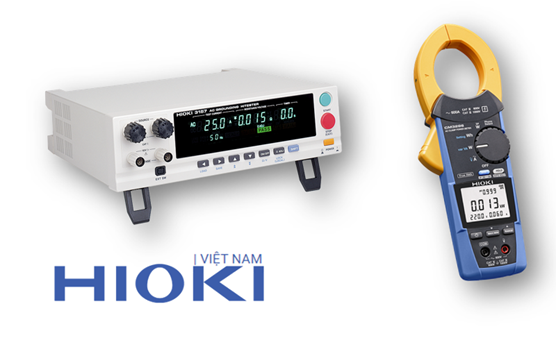

Ampe kìm đo công suất như CM3286 cho bạn biết con số công suất tại thời điểm đo - rất hữu ích để kiểm tra nhanh tải của từng thiết bị, nhưng không thể ghi liên tục, không phân tích sóng hài, không phát hiện sụt áp.

Thiết bị phân tích chất lượng điện như PW3198 hay PQ3100 là thiết bị ghi và phân tích toàn diện - giá cao hơn, nhưng giải quyết được những vấn đề mà không thiết bị nào khác làm được.

Cần Class A hay Class S?

Theo IEC 61000-4-30, Class A là tiêu chuẩn cao nhất, bắt buộc cho các báo cáo pháp lý và hợp đồng. PQ3100 và PQ3198 của Hioki đạt Class A. Nếu chỉ dùng để chẩn đoán nội bộ, Class S (PW3198) đã đủ dùng và tiết kiệm chi phí hơn.

Thiết Bị Phân Tích Chất Lượng Điện Dùng Để Làm Gì? Ai Cần Mua?

9. Mua Thiết Bị Phân Tích Chất Lượng Điện Tại Hioki Việt Nam ở đâu uy tín?

Thiết bị phân tích chất lượng điện không phải thiết bị xa xỉ chỉ dành cho phòng lab. Đây là công cụ chẩn đoán không thể thay thế khi bạn gặp những vấn đề mà đồng hồ vạn năng và ampe kìm không giải thích được - hóa đơn điện tăng bất thường, thiết bị tự ngắt, động cơ nóng vô cớ, hay cần lập báo cáo chất lượng điện theo tiêu chuẩn quốc tế.

Với dải sản phẩm từ CM3286 (cầm tay phổ thông) đến PQ3198 (Class A chuyên nghiệp), Hioki Việt Nam luôn có đúng thiết bị cho từng nhu cầu và ngân sách.

Nếu bạn chưa chắc chọn model nào, đừng đoán mò - hãy mô tả vấn đề đang gặp phải và để đội kỹ thuật HIOKI Việt Nam tư vấn đúng giải pháp. Liên hệ qua Hotline 0914.400.916 hoặc trực tiếp qua website để được hỗ trợ nhanh nhất.
