Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

Trong vài năm trở lại đây, Việt Nam đã chứng kiến sự bùng nổ chưa từng có của năng lượng tái tạo, đặc biệt là Điện mặt trời (Solar PV). Từ những mái nhà dân dụng vài kWp cho đến những cánh đồng pin (Solar Farm) hàng trăm MWp, các hệ thống điện mặt trời đang vận hành ngày đêm.

Tuy nhiên, khi giai đoạn thi công ồ ạt qua đi, chúng ta bước vào giai đoạn vận hành và bảo trì (O&M). Đây là lúc những rủi ro tiềm ẩn bắt đầu lộ diện. Việc kiểm tra định kỳ điện trở cách điện là yêu cầu bắt buộc trong tiêu chuẩn IEC 62446. Thế nhưng, một thực tế đáng báo động là rất nhiều kỹ thuật viên hiện nay vẫn đang sử dụng những chiếc Đồng hồ đo điện trở cách điện (Insulation Resistance Tester - hay còn gọi là Megomet) thông thường – loại vốn chỉ dành cho điện lưới AC hoặc thiết bị không mang điện – để đo cho các giàn pin mặt trời.

Hành động này cực kỳ nguy hiểm! Nó không chỉ dẫn đến sai số đo đạc (khiến bạn bỏ sót lỗi) mà còn tiềm ẩn nguy cơ gây nổ thiết bị đo và phóng điện hồ quang, đe dọa trực tiếp đến tính mạng kỹ thuật viên.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

I. Đặc thù nguy hiểm của hệ thống PV so với điện lưới thông thường

Trước khi chọn mua thiết bị, chúng ta cần hiểu rõ "đối thủ" mình đang đối mặt. Hệ thống điện mặt trời phía DC (Direct Current) có 3 đặc điểm "chết người" mà hệ thống điện AC dân dụng không có.

1. Điện áp DC cao và Khó dập hồ quang

Một chuỗi pin (PV String) thường bao gồm nhiều tấm pin mắc nối tiếp, tạo ra điện áp hở mạch (Voc) dao động từ 600V đến 1000V DC, thậm chí lên tới 1500V DC với các dự án Solar Farm mới.

Khác với dòng điện xoay chiều (AC) có điểm "qua không" (zero-crossing) giúp hồ quang dễ tự tắt, dòng điện một chiều (DC) duy trì hồ quang rất bền vững. Nếu thiết bị đo của bạn bị đánh thủng cách điện bên trong, một ngọn lửa hồ quang nhiệt độ cao sẽ bùng phát ngay trên tay bạn.

2. Nguyên lý "Không thể tắt nguồn"

Đây là thách thức lớn nhất. Bạn có thể ngắt Aptomat tổng của tòa nhà để đo cách điện đường dây AC trong trạng thái "chết" (không điện). Nhưng với giàn pin mặt trời, chỉ cần có ánh sáng, tấm pin sẽ sinh ra điện áp. Bạn không thể "tắt mặt trời".

Điều này đồng nghĩa với việc: Khi bạn kẹp que đo vào giàn pin để kiểm tra cách điện, bạn đang thực hiện thao tác trên đường dây đang mang điện áp sống (Live Voltage). Hầu hết các đồng hồ Megomet giá rẻ sẽ báo lỗi hoặc bị cháy mạch bảo vệ ngay khi chạm vào nguồn áp này.

3. Điện dung ký sinh

Giữa các tế bào quang điện, khung nhôm và đất luôn tồn tại một giá trị điện dung ký sinh. Vào ban ngày hoặc khi trời mưa ẩm, giá trị điện dung này thay đổi, gây nhiễu loạn cho phép đo điện trở cách điện nếu thiết bị đo không có thuật toán lọc nhiễu và xả điện chuyên biệt.

II. 5 Tiêu chuẩn vàng khi chọn Đồng hồ đo cách điện cho Solar

Dựa trên tiêu chuẩn quốc tế IEC 62446 (Tiêu chuẩn về kiểm tra, nghiệm thu hệ thống quang điện), một thiết bị đo điện trở cách điện dùng cho Solar bắt buộc phải thỏa mãn 5 tiêu chí sau:

Tiêu chuẩn 1: Phải có chế độ chuyên dụng cho PV (PV Mode) - Quan trọng nhất!

Đây là ranh giới giữa "Chuyên nghiệp" và "Nghiệp dư".
Máy đo thường: Khi bơm điện áp thử (ví dụ 500V) vào mạch để đo cách điện, nếu mạch đang có điện áp ngoài (từ tấm pin) dội ngược lại, máy sẽ nhận diện sai hoặc bị xung đột điện áp dẫn đến hỏng hóc.
Máy đo Solar chuẩn (như Hioki IR4053-10): Được trang bị chế độ PVΩ. Ở chế độ này, máy có mạch bảo vệ đặc biệt và thuật toán thông minh. Nó cho phép đo điện trở cách điện chính xác ngay cả khi giàn pin đang phát ra điện áp cao mà không bị ảnh hưởng.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

Tiêu chuẩn 2: Dải điện áp thử nghiệm (Test Voltage) phù hợp

Theo quy định, điện áp thử nghiệm cách điện phải lớn hơn hoặc bằng điện áp làm việc của hệ thống.
Hệ thống < 600V: Cần dải đo 500V DC.
Hệ thống 1000V: Cần dải đo 1000V DC.
Do đó, thiết bị bạn chọn bắt buộc phải có nấc thang đo 1000V. Tuyệt đối không dùng các máy chỉ đo được tối đa 500V.

Tiêu chuẩn 3: An toàn cấp độ CAT III / CAT IV

Hệ thống điện mặt trời thường lắp đặt ngoài trời, trên mái nhà hoặc cánh đồng trống. Đây là nơi thường xuyên chịu tác động của sét lan truyền hoặc các xung quá áp đột ngột.
Thiết bị đo phải đạt chuẩn an toàn điện:
Tối thiểu: CAT III 600V.
Khuyến nghị: CAT III 1000V hoặc CAT IV 600V.
Điều này đảm bảo nếu có sét đánh gần đó khi bạn đang đo, thiết bị sẽ không phát nổ gây thương tích cho người sử dụng.

Tiêu chuẩn 4: Tốc độ đo (Response Time)

Một dự án 1MWp có thể có tới hàng trăm String. Nếu mỗi lần đo bạn phải đợi 30 giây để máy ổn định kim thì hiệu suất làm việc cực thấp. Thiết bị chuẩn cần có khả năng hiển thị kết quả nhanh (trong vòng 1 - 4 giây) để đảm bảo tiến độ O&M.
Tiêu chuẩn 5: Thiết kế chống va đập (Drop Proof)
Môi trường làm việc của kỹ sư Solar là trên mái tôn dốc, leo thang hoặc đi lại trên địa hình gồ ghề. Việc rơi rớt máy là chuyện "cơm bữa". Hãy chọn các dòng máy có thiết kế bọc cao su, chịu được độ rơi từ 1 mét xuống sàn bê tông.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

III. Giải pháp từ Hioki Việt Nam: Bộ đôi hoàn hảo cho O&M

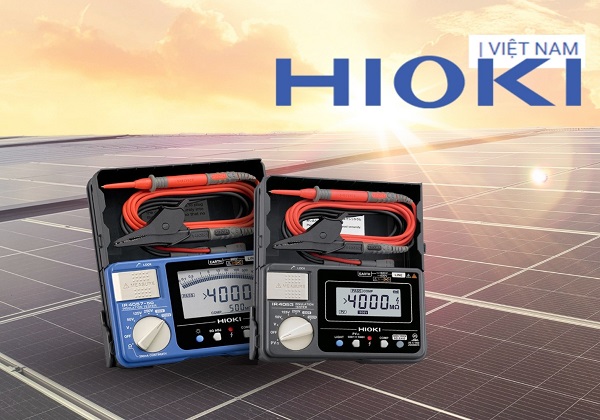

Tại thị trường Việt Nam, thông qua kênh phân phối chính hãng Hioki Việt Nam, Hioki gợi ý đến bạn hai dòng sản phẩm được coi là "tiêu chuẩn ngành" cho công tác lắp đặt và bảo trì điện mặt trời.

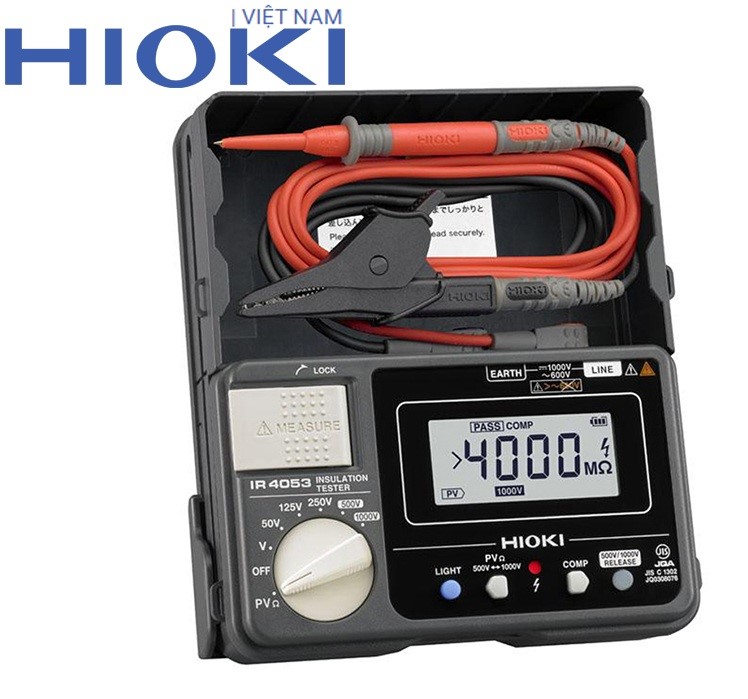

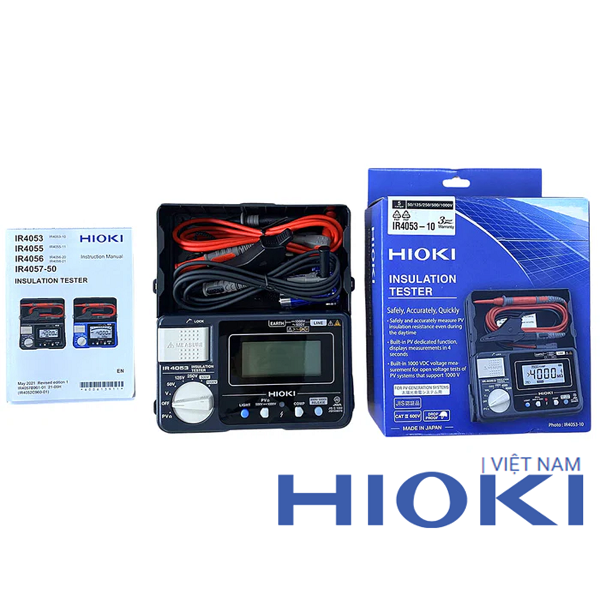

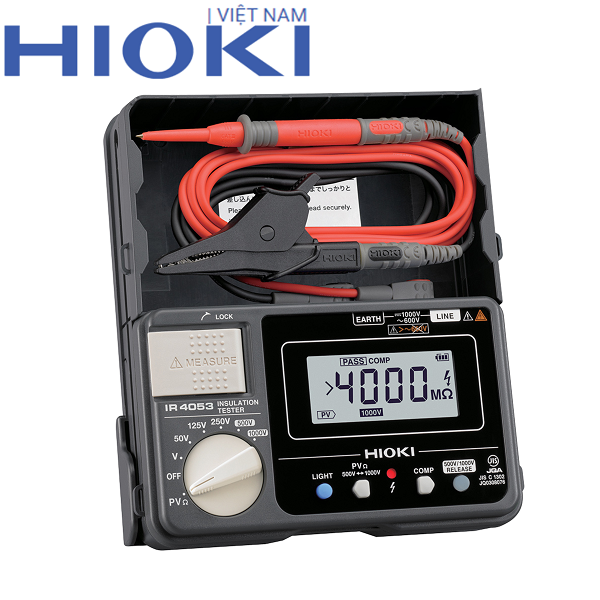

1. Hioki IR4053-10: "Chuyên gia" cho phía DC (Giàn pin)

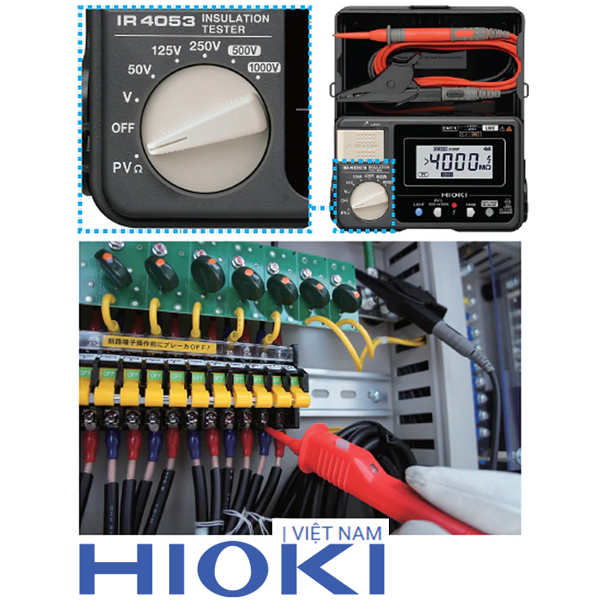

Đây là thiết bị bắt buộc phải có trong túi đồ nghề của bất kỳ kỹ sư Solar nào. IR4053-10 được thiết kế dành riêng cho các hệ thống quang điện.
Chức năng PVΩ độc quyền: Cho phép đo điện trở cách điện an toàn và chính xác ngay vào ban ngày (khi hệ thống đang có điện). Bạn không cần phải dùng bạt che tấm pin hay đợi đến đêm khuya mới đi đo.
Không cần ngắn mạch (No Short-circuit needed): Các phương pháp đo cũ yêu cầu bạn phải dùng cầu dao để ngắn mạch cực Dương (P) và Âm (N) lại với nhau rồi mới đo. Việc này tạo ra hồ quang rất nguy hiểm. Với Hioki IR4053-10, bạn đo trực tiếp từng cực với đất mà không cần ngắn mạch.
Cảnh báo an toàn: Nếu bạn đấu sai cực hoặc điện áp hệ thống vượt quá ngưỡng an toàn, máy sẽ nháy đèn đỏ và phát còi báo động ngay lập tức.
Đo điện áp Voc: Ngoài đo cách điện, máy tích hợp đo điện áp hở mạch (Voc) lên tới 1000V DC, giúp bạn kiểm tra nhanh tình trạng String.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

2. Hioki IR4057-50: "Chuyên gia" cho phía AC (Inverter & Lưới)

Bên cạnh phía DC, hệ thống dây dẫn AC từ Inverter ra tủ hòa lưới cũng cần kiểm tra định kỳ. Hioki IR4057-50 là sự bổ sung hoàn hảo.
Tốc độ siêu nhanh: Nhờ công nghệ số tiên tiến, IR4057-50 cho kết quả chỉ sau 0.3 giây. Đây là tốc độ nhanh nhất trong phân khúc, giúp tiết kiệm thời gian đáng kể khi kiểm tra các tủ điện lớn.
Biểu đồ cột (Bar Graph): Màn hình số nhưng có thêm thanh biểu đồ mô phỏng kim analog, giúp bạn quan sát được xu hướng tăng/giảm của độ cách điện.

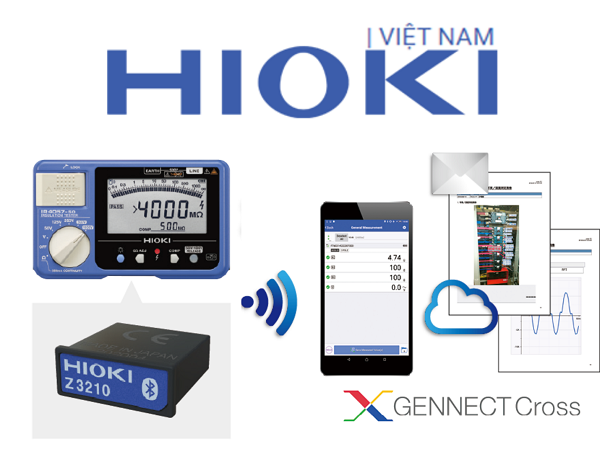

Kết nối 4.0 (Bluetooth): Khi gắn thêm Wireless Adapter Z3210, IR4057-50 có thể kết nối với điện thoại thông minh. Kỹ sư có thể đứng dưới đất, xem kết quả đo, vẽ biểu đồ và xuất báo cáo PDF gửi cho chủ đầu tư ngay tại công trình.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

IV. Quy trình đo điện trở cách điện Solar chuẩn IEC 62446

Sở hữu máy tốt là chưa đủ, bạn cần tuân thủ quy trình an toàn. Dưới đây là hướng dẫn thao tác chuẩn khi sử dụng Hioki IR4053-10 (phương pháp không ngắn mạch)

Bước 1: Chuẩn bị an toàn

Ngắt Aptomat DC (DC Switch) của Inverter hoặc hộp Combiner Box để cách ly chuỗi pin cần đo khỏi bộ biến tần.
Đeo găng tay cách điện và kính bảo hộ.
Kiểm tra dây đo của máy Hioki IR4053 (đảm bảo không bị nứt vỡ).

Bước 2: Cài đặt thiết bị

Bật máy Hioki IR4053-10.
Chuyển sang chế độ PVΩ.
Chọn điện áp thử nghiệm: 500V hoặc 1000V (Tùy theo điện áp làm việc của tấm pin).

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

Bước 3: Thực hiện đo (Đo P-E và N-E)

Trong chế độ PVΩ, máy Hioki IR4053 sẽ thực hiện đo theo quy trình 2 bước:
Kết nối dây đen (Earth): Kẹp vào khung giàn pin hoặc thanh tiếp địa (PE).
Đo cực P (Dương): Chạm que đỏ vào cực Dương của String. Nhấn nút đo.
Lưu ý: Lúc này máy sẽ tự động phát hiện điện áp đang có trên dây. Nếu an toàn, máy sẽ bơm áp thử và hiển thị kết quả điện trở cách điện (ví dụ: >100 MΩ).
Đo cực N (Âm): Chuyển que đỏ sang cực Âm của String và lặp lại thao tác.

Bước 4: Đánh giá kết quả

Theo tiêu chuẩn, giá trị điện trở cách điện tối thiểu phải đạt:
Hệ thống < 120kWp: R_iso≥0.5MΩ (500 kΩ).
Hệ thống > 120kWp: R_iso≥1MΩ.

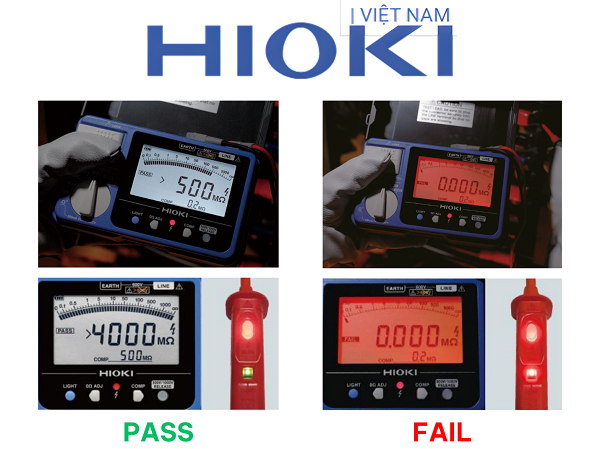

Nếu kết quả đo của Hioki IR4053 hiển thị thấp hơn ngưỡng này (máy sẽ báo đèn đỏ Fail), dây dẫn đang bị chạm đất hoặc rò rỉ, cần khắc phục ngay.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

V. Lời khuyên từ chuyên gia

Trong lĩnh vực điện mặt trời, ranh giới giữa an toàn và tai nạn đôi khi chỉ nằm ở một thiết bị đo. Việc cố tình sử dụng các đồng hồ Megomet thông thường để đo hệ thống Solar không chỉ vi phạm quy trình kỹ thuật mà còn là sự đánh cược với tính mạng.

Để đảm bảo an toàn tuyệt đối và nâng cao sự chuyên nghiệp trong mắt chủ đầu tư, các đơn vị O&M nên trang bị bộ thiết bị đo chuẩn mực từ Hioki.

Tại sao nên mua tại Hioki Việt Nam?

Hệ thống điện mặt trời đòi hỏi thiết bị có độ chính xác và độ bền cao nhất. Khi mua hàng tại Hioki Việt Nam, bạn được đảm bảo:

Sản phẩm chính hãng Nhật Bản: các Model nổi bật như IR4053-10 và IR4057-50 cùng tất cả các thiết bị đều được nhập khẩu chính ngạch, đảm bảo vi mạch bên trong hoạt động đúng thiết kế bảo vệ an toàn. Hàng trôi nổi thường bị thay thế linh kiện, mất khả năng chống quá áp.
Tư vấn giải pháp tổng thể: Không chỉ bán máy, đội ngũ kỹ thuật còn tư vấn quy trình đo theo IEC 62446, cách sử dụng Adapter Z3210 để làm báo cáo bảo trì tự động.
Chế độ bảo hành ưu việt: Bảo vệ quyền lợi đầu tư dài hạn cho doanh nghiệp.

Tiêu chuẩn lựa chọn Đồng hồ đo điện trở cách điện cho hệ thống điện mặt trời

Đừng để hệ thống điện mặt trời triệu đô của bạn gặp rủi ro chỉ vì một thiết bị đo không đạt chuẩn. Hãy liên hệ ngay với chúng tôi website Hioki Việt Nam hoặc liên hệ Hotline hỗ trợ kỹ thuật 0914.400.916 để được tư vấn dòng máy đo cách điện Hioki phù hợp nhất cùng với đó Hioki còn cung cấp đầy đủ các thiết bị kiểm tra an toàn điện và các thiết bị kiểm tra và đo lường dòng điện khác đảm bảo sẽ đáp ứng trọn bộ nhu cầu của bạn.
