Trong các hệ thống điện hiện đại, đặc biệt là trong công nghiệp và tòa nhà thông minh, hiện tượng nhiễu sóng hài (harmonics) ngày càng trở nên phổ biến. Đây là một trong những nguyên nhân “thầm lặng” gây ra nhiều sự cố nghiêm trọng.
Sóng hài là gì?
Trong điều kiện lý tưởng, dòng điện và điện áp trong hệ thống điện có dạng sóng sin chuẩn. Tuy nhiên, khi xuất hiện các thiết bị điện tử hiện đại, dạng sóng này bị biến dạng.
Sóng hài (Harmonics) là các thành phần tần số cao hơn tần số cơ bản (50Hz hoặc 60Hz), xuất hiện trong hệ thống điện và làm méo dạng sóng sin ban đầu.
Ví dụ:
- Sóng hài bậc 3 → 150Hz
- Sóng hài bậc 5 → 250Hz
- Sóng hài bậc 7 → 350Hz
Khi các sóng này chồng lên nhau → tạo ra nhiễu sóng hài.
Vì sao hệ thống điện bị nhiễu sóng hài?
Đây là câu hỏi cốt lõi. Nguyên nhân chính đến từ sự phát triển của các tải phi tuyến (non-linear loads).
1. Thiết bị điện tử công suất – nguyên nhân hàng đầu
Các thiết bị hiện đại sử dụng linh kiện bán dẫn như:
- Biến tần (VFD)
- UPS (bộ lưu điện)
- Bộ nguồn switching (SMPS)
- Bộ sạc điện tử
Những thiết bị này không tiêu thụ dòng điện dạng sin mà “cắt xén” dòng điện → tạo ra sóng hài.
Giải thích đơn giản:
- Tải tuyến tính → dòng điện mượt (sin)
- Tải phi tuyến → dòng điện bị méo → sinh sóng hài
2. Biến tần (VFD – Variable Frequency Drive)
Biến tần là một trong những nguồn gây sóng hài lớn nhất trong công nghiệp.
Cơ chế:
- Chỉnh lưu AC → DC
- Sau đó nghịch lưu DC → AC
Quá trình này tạo ra nhiều thành phần tần số cao → sinh sóng hài.
Ứng dụng phổ biến:
- Điều khiển động cơ
- Hệ thống HVAC
- Máy bơm, quạt công nghiệp
3. Hệ thống chiếu sáng LED
Đèn LED tuy tiết kiệm điện nhưng lại là nguồn phát sinh sóng hài đáng kể.
Nguyên nhân:
- Sử dụng driver điện tử
- Dòng điện không liên tục
Nếu sử dụng số lượng lớn (văn phòng, nhà xưởng) → sóng hài tăng mạnh.
4. Máy tính, thiết bị văn phòng
Các thiết bị như:
- Máy tính
- Máy in
- Server
Đều sử dụng nguồn switching → gây nhiễu sóng hài, đặc biệt trong:
- Data center
- Văn phòng lớn
5. UPS và hệ thống lưu điện
UPS đóng vai trò quan trọng nhưng cũng là nguồn gây sóng hài:
- Quá trình chuyển đổi điện năng
- Tải không ổn định
- Nếu không kiểm soát tốt → ảnh hưởng toàn hệ thống.
6. Tải không cân bằng
Trong hệ thống 3 pha:
Nếu tải phân bố không đều → sinh sóng hài bậc 3
Điều này rất phổ biến trong:
- Tòa nhà
- Khu dân cư
7. Thiết bị điện cũ hoặc xuống cấp
- Cách điện kém
- Linh kiện hao mòn
- Làm méo dạng sóng điện → gián tiếp tạo sóng hài
Các loại sóng hài phổ biến
1. Sóng hài bậc lẻ (3, 5, 7…)
- Phổ biến nhất
- Gây ảnh hưởng lớn đến hệ thống
2. Sóng hài bậc chẵn (2, 4, 6…)
- Ít gặp hơn
- Thường do lỗi thiết bị
3. Sóng hài bậc 3 (đặc biệt nguy hiểm)
- Tích tụ trong dây trung tính
- Gây quá tải dây trung tính
Tác hại của nhiễu sóng hài
1. Quá nhiệt thiết bị
- Máy biến áp nóng bất thường
- Động cơ bị quá nhiệt
- Giảm tuổi thọ nhanh chóng
2. Tổn thất điện năng
- Dòng điện tăng nhưng không sinh công hữu ích
- Hóa đơn tiền điện tăng
3. Hỏng thiết bị điện
- Tụ điện bị cháy
- CB (aptomat) nhảy liên tục
4. Sai lệch thiết bị đo
- Đồng hồ đo điện không chính xác
- Sai số trong hệ thống điều khiển
5. Ảnh hưởng hệ thống điều khiển
- PLC hoạt động không ổn định
- Nhiễu tín hiệu
Cách nhận biết hệ thống bị nhiễu sóng hài
1. Dấu hiệu thực tế:
- Thiết bị nóng bất thường
- Đèn nhấp nháy
- CB nhảy không rõ nguyên nhân
- Tiếng ồn trong máy biến áp
- Đo bằng thiết bị chuyên dụng
Sử dụng:
- Máy phân tích chất lượng điện
- Thiết bị đo THD (Total Harmonic Distortion)
- Đây là cách chính xác nhất
Chỉ số THD và ý nghĩa
- THD (Total Harmonic Distortion) là chỉ số đo mức độ méo dạng sóng.
- THD < 5% → tốt
- THD 5–10% → cần theo dõi
- THD > 10% → nguy hiểm
Theo tiêu chuẩn quốc tế (IEEE), nên giữ THD dưới 5%.
Giải pháp khắc phục nhiễu sóng hài
1. Sử dụng bộ lọc sóng hài (Harmonic Filter)
Lọc sóng hài ngay tại nguồn
Có 2 loại:
- Lọc thụ động
- Lọc chủ động
2. Lắp đặt cuộn kháng (Reactor)
- Giảm sóng hài từ biến tần
- Bảo vệ thiết bị
3. Sử dụng thiết bị chất lượng cao
- Biến tần chuẩn
- UPS chất lượng
- Giảm phát sinh sóng hài từ đầu
4. Cân bằng tải hệ thống
- Phân bổ tải đều giữa các pha
- Giảm sóng hài bậc 3
- 5. Kiểm tra định kỳ hệ thống điện
- Đo THD thường xuyên
- Phát hiện sớm sự cố

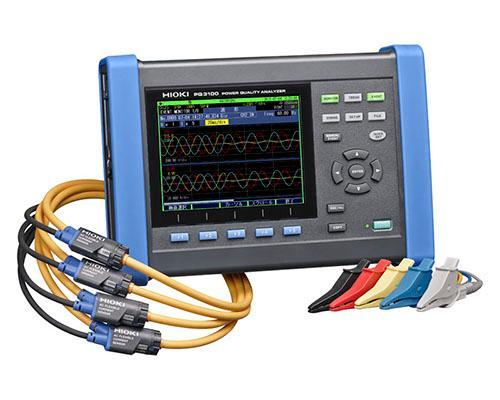

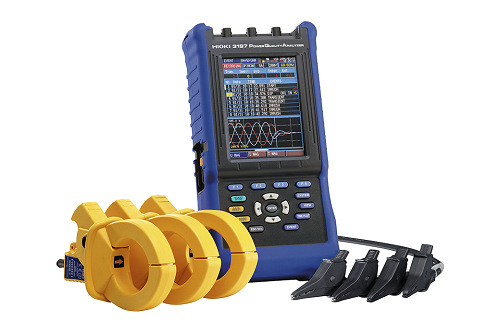

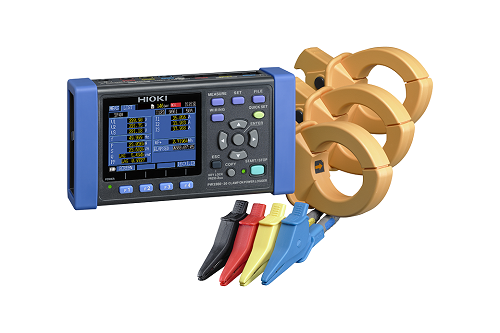

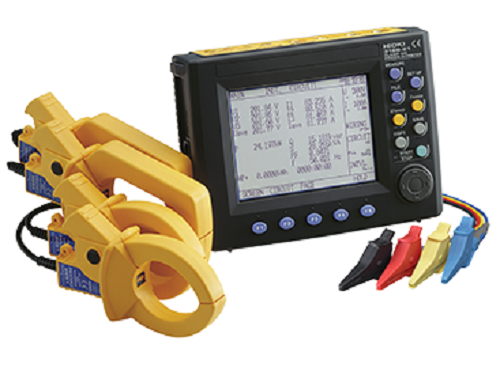

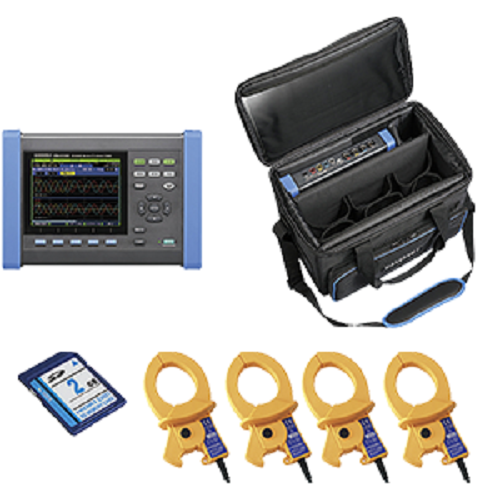

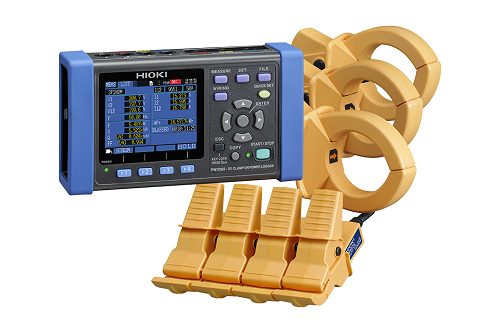

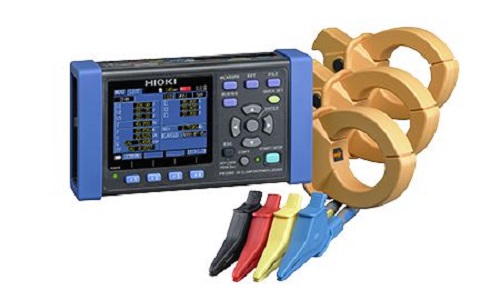

Vai trò của thiết bị phân tích chất lượng điện
Thiết bị này giúp:
- Đo sóng hài chính xác
- Phân tích nguyên nhân
- Đưa ra giải pháp
Là công cụ không thể thiếu trong hệ thống hiện đại
Xu hướng kiểm soát sóng hài trong tương lai
- Ứng dụng IoT trong giám sát điện năng
- AI phân tích dữ liệu điện
- Hệ thống điện thông minh (Smart Grid)
- Kiểm soát sóng hài sẽ ngày càng quan trọng
Phân tích cơ chế hình thành sóng hài
Để hiểu rõ gốc rễ, cần nhìn vào bản chất dòng điện trong tải phi tuyến.
Trong hệ thống lý tưởng:
- Điện áp: dạng sin
- Dòng điện: dạng sin → cùng tần số
Nhưng với tải phi tuyến:
- Dòng điện bị “cắt khúc”
- Chỉ dẫn điện tại một số thời điểm nhất định
Kết quả:
- Dạng sóng bị méo
- Xuất hiện nhiều thành phần tần số khác nhau
Tác động cụ thể đến từng thiết bị trong hệ thống
1. Máy biến áp
- Tăng tổn hao lõi và đồng
- Nhiệt độ tăng cao bất thường
- Giảm tuổi thọ cách điện
2. Động cơ điện
- Rung và phát nhiệt
- Giảm hiệu suất
- Dễ cháy cuộn dây
3.Tụ bù công suất
- Rất nhạy với sóng hài
- Dễ bị quá dòng → nổ tụ
4. Dây trung tính
- Sóng hài bậc 3 cộng dồn
- Có thể quá tải nghiêm trọng
5. Thiết bị điện tử
- Hoạt động sai lệch
- Treo hệ thống, mất dữ liệu
Các tiêu chuẩn quốc tế về sóng hài
Một số tiêu chuẩn quan trọng:
- IEEE 519: Giới hạn sóng hài trong hệ thống điện
- IEC 61000: Tiêu chuẩn tương thích điện từ
- EN 50160: Chất lượng điện áp
Ví dụ theo IEEE 519:
- THD điện áp ≤ 5%
- THD dòng điện phụ thuộc công suất hệ thống
Việc tuân thủ tiêu chuẩn giúp:
- Tránh phạt từ đơn vị điện lực
- Đảm bảo vận hành ổn định
Quy trình kiểm tra và xử lý sóng hài chuẩn kỹ thuật
1. Bước 1: Khảo sát hệ thống
- Xác định tải phi tuyến
- Kiểm tra sơ đồ điện
2. Bước 2: Đo đạc
- Sử dụng máy phân tích chất lượng điện
- Ghi nhận THD, sóng hài từng bậc
3. Bước 3: Phân tích
- Xác định nguồn gây nhiễu
- Đánh giá mức độ ảnh hưởng
4. Bước 4: Đề xuất giải pháp
- Lắp bộ lọc
- Thay đổi thiết bị
- Cân bằng tải
5. Bước 5: Kiểm tra lại
- Đo lại THD
- Đảm bảo đạt tiêu chuẩn
Góc nhìn vật lý điện: vì sao tải phi tuyến tạo sóng hài?
Để hiểu sâu hơn, cần nhìn vào cách thiết bị “lấy điện” từ lưới:
1. Tải tuyến tính (Linear Load)
- Dòng điện tỉ lệ với điện áp
- Dạng sóng giữ nguyên hình sin
Ví dụ: bóng đèn sợi đốt, điện trở thuần
2. Tải phi tuyến (Non-linear Load)
- Dòng điện không tỉ lệ với điện áp
- Chỉ “hút dòng” theo từng xung
Ví dụ:
- Biến tần
- Nguồn switching
- UPS
Dòng điện bị “băm nhỏ” → tạo ra các thành phần tần số cao → sinh sóng hài.
Đây là nguyên nhân cốt lõi của câu hỏi: vì sao hệ thống điện bị nhiễu sóng hài
Hiện tượng cộng hưởng sóng hài – cực kỳ nguy hiểm
Một trong những nguyên nhân khiến sóng hài “bùng phát mạnh” là:
1. Cộng hưởng điện
Xảy ra khi:
Tần số sóng hài trùng với tần số cộng hưởng của hệ thống
Khi đó:
- Biên độ sóng hài tăng đột biến
- Dòng điện tăng mạnh bất thường
Ví dụ:
- Hệ thống có tụ bù
- Sóng hài bậc 5 hoặc 7 trùng tần số
Kết quả:
- Cháy tụ
- Nổ thiết bị
Đây là lý do nhiều hệ thống “đang bình thường bỗng hỏng hàng loạt”.
Vai trò của tụ bù trong việc làm tăng sóng hài
Nhiều người nghĩ tụ bù chỉ giúp tiết kiệm điện, nhưng thực tế:
1. Tụ bù có thể làm sóng hài nghiêm trọng hơn
Nguyên nhân:
- Tụ bù + hệ thống → tạo mạch cộng hưởng
- Khuếch đại sóng hài
2. Dấu hiệu:
- Tụ bù nóng bất thường
- Tụ nhanh hỏng
- Dòng điện tăng
Giải pháp:
- Dùng tụ bù có cuộn kháng
- Hoặc dùng bộ lọc sóng hài
Sóng hài không chỉ là một vấn đề kỹ thuật, mà là một rủi ro vận hành nghiêm trọng trong hệ thống điện hiện đại.
Sản phẩm liên quan

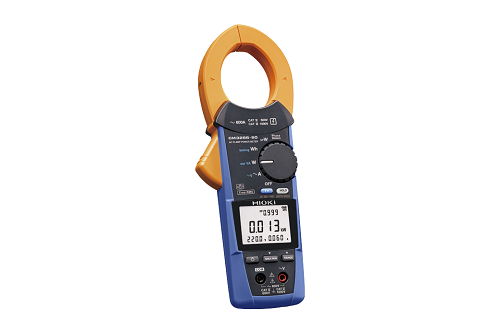

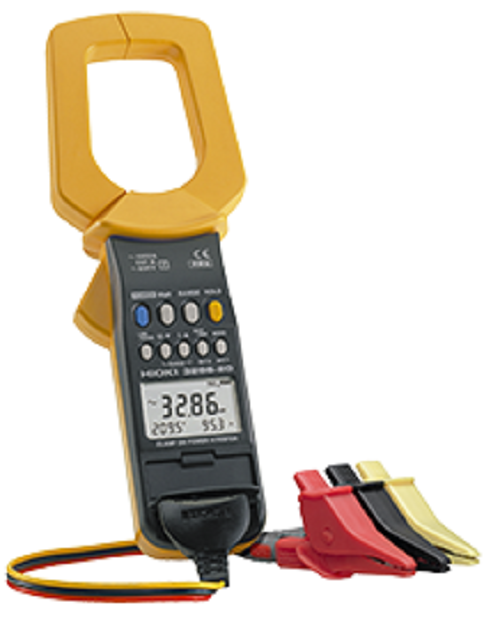

AMPE KÌM ĐO CÔNG SUẤT AC CM3286
2.596.000 đ

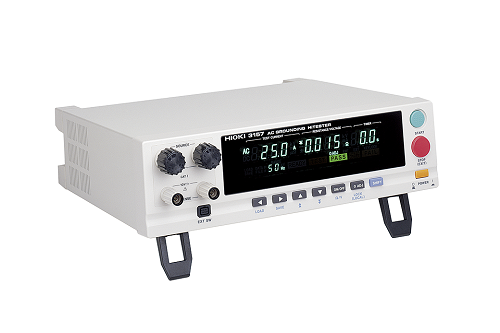

THIẾT BỊ KIỂM TRA NỐI ĐẤT AC HITESTER 3157
