5 tình huống bắt buộc phải kiểm tra thứ tự pha

Hệ thống điện ba pha đóng vai trò là mạch máu chính nuôi dưỡng toàn bộ dây chuyền sản xuất trong các nhà máy công nghiệp hiện đại. Một đặc tính kỹ thuật quan trọng của nguồn điện này là thứ tự pha, hay còn gọi là chiều quay của từ trường, yếu tố quyết định trực tiếp đến chiều vận hành của động cơ và các thiết bị cơ khí đi kèm.

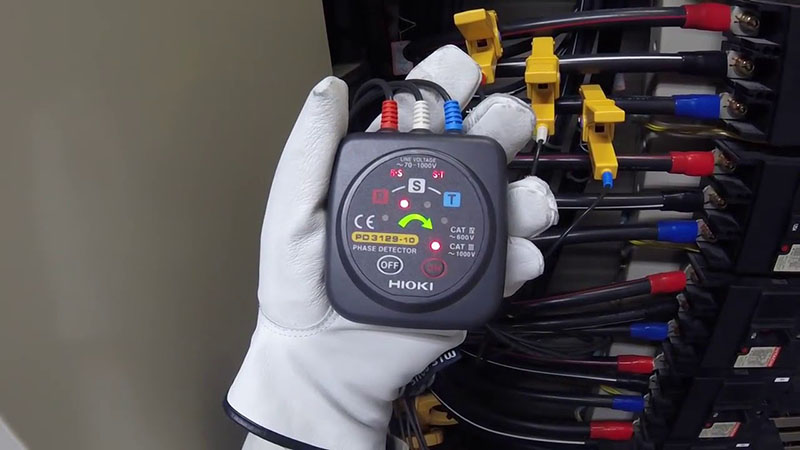

Trong thực tế thi công và bảo trì, việc xác định chiều quay pha bằng mắt thường là điều bất khả thi và màu sắc dây dẫn cũng không phải lúc nào cũng tuân thủ đúng quy chuẩn do lịch sử sửa chữa của nhà máy. Do đó, quy trình kiểm tra kỹ thuật trước khi cấp nguồn là bước bắt buộc để đảm bảo an toàn cho khối tài sản hàng tỷ đồng. Các kỹ sư cơ điện cần sử dụng đồng hồ chỉ thị pha chuyên dụng để xác nhận chính xác trình tự pha, loại bỏ hoàn toàn yếu tố may rủi trong quá trình đấu nối.

Bài viết dưới đây sẽ đi sâu phân tích 5 tình huống thực tế trong công nghiệp mà việc bỏ qua bước kiểm tra thứ tự pha sẽ dẫn đến những hậu quả nghiêm trọng, đồng thời đưa ra các phương án kỹ thuật để kiểm soát rủi ro này.

5 tình huống bắt buộc phải kiểm tra thứ tự pha

I. LẮP ĐẶT ĐỘNG CƠ BƠM NƯỚC CÔNG SUẤT LỚN LẦN ĐẦU

Các hệ thống bơm ly tâm trục ngang hoặc trục đứng dùng trong tháp giải nhiệt (cooling tower), hệ thống Chiller hay cấp nước lò hơi là những thiết bị cực kỳ nhạy cảm với chiều quay. Cấu tạo của buồng bơm được thiết kế khí động học để dòng nước được cánh quạt (impeller) văng ra theo chiều xoắn ốc cụ thể nhằm tạo áp lực.

Khi lắp đặt mới, nếu kỹ thuật viên đấu sai thứ tự pha làm động cơ quay ngược, hậu quả sẽ diễn ra theo chuỗi dây chuyền vật lý:

Đầu tiên, áp lực nước đầu ra sẽ sụt giảm nghiêm trọng hoặc hoàn toàn không có nước lên, khiến hệ thống làm mát bị tê liệt, kéo theo máy móc sản xuất bị quá nhiệt (overheat). Nguy hiểm hơn, ốc hãm giữ cánh bơm thường được thiết kế ren ngược chiều quay để tự siết chặt khi vận hành đúng. Khi quay ngược, lực quán tính sẽ làm con ốc này tự tháo lỏng ra, khiến cánh bơm văng ra khỏi trục, va đập vào buồng bơm gây vỡ vỏ gang và cong trục động cơ.

Phớt cơ khí (mechanical seal) làm kín trục cũng dựa vào áp lực nước để bôi trơn và làm mát mặt chà. Khi bơm quay ngược không có áp, phớt sẽ chạy trong tình trạng ma sát khô (dry run), dẫn đến nứt vỡ mặt đá chỉ trong vài phút, gây rò rỉ nước và phá hỏng động cơ.

II. BẢO TRÌ SỬA CHỮA CÁP NGẦM TỦ ĐIỆN TỔNG

Khác với việc lắp đặt một thiết bị đơn lẻ, việc can thiệp vào tủ điện phân phối tổng (MSB) mang lại rủi ro diện rộng hơn rất nhiều. Sau các đợt bảo trì định kỳ như siết ốc thanh cái, thay thế aptomat tổng hoặc đi lại tuyến cáp ngầm bị lỗi, nguy cơ đảo lộn vị trí dây pha là rất cao do không gian tủ chật hẹp và thiếu ánh sáng.

Dưới đây là những rủi ro hiện hữu nếu đóng điện tổng mà bị ngược pha:

Hệ thống băng tải dây chuyền: Toàn bộ băng tải trong xưởng sẽ chạy lùi. Sản phẩm thay vì đi đến khâu đóng gói lại bị dồn ngược về khâu gia công, gây ùn ứ, đổ vỡ hàng loạt và hỏng hóc các cảm biến hành trình.
Quạt thông gió công nghiệp: Các quạt hút mái hoặc quạt lò hơi thay vì hút khí nóng ra ngoài sẽ thổi ngược gió vào trong, làm đảo lộn luồng khí động học, gây bụi bẩn và tăng nhiệt độ nhà xưởng đột ngột.
Cần trục và Palang: Các lệnh điều khiển "Lên/Xuống" hoặc "Trái/Phải" trên tay bấm sẽ bị đảo ngược. Người vận hành theo thói quen bấm nút "Lên", nhưng móc cẩu lại lao xuống, gây tai nạn lao động nghiêm trọng.

5 tình huống bắt buộc phải kiểm tra thứ tự pha

III. ĐẤU NỐI MÁY PHÁT ĐIỆN DỰ PHÒNG VÀO HỆ THỐNG ATS

Một tình huống đặc biệt nguy hiểm thường bị bỏ qua là quá trình hòa lưới hoặc chuyển đổi nguồn điện từ lưới quốc gia sang máy phát điện dự phòng. Hệ thống chuyển nguồn tự động ATS (Automatic Transfer Switch) yêu cầu sự đồng bộ tuyệt đối về thứ tự pha giữa hai nguồn cấp.

Hãy hình dung kịch bản sau:

Lưới điện lực đang có thứ tự pha là R-S-T (thuận).
Máy phát điện khi đấu nối vào tủ lại có thứ tự R-T-S (nghịch).
Khi mất điện lưới, máy phát khởi động. Bộ ATS chuyển mạch đóng nguồn máy phát vào hệ thống.

Hậu quả: Tất cả các động cơ đang quay theo quán tính chiều thuận sẽ bị một lực từ trường cực mạnh cưỡng bức quay ngược lại ngay lập tức. Cú sốc mô-men xoắn (Mechanical Shock) này lớn gấp nhiều lần mô-men khởi động thông thường, đủ sức bẻ gãy trục khuỷu, phá vỡ hộp số giảm tốc và làm nổ các khớp nối mềm. Đối với các thiết bị có tải trọng lớn như máy nghiền hay máy ép, sự cố này gần như đồng nghĩa với việc phải thay mới hoàn toàn cơ khí.

IV. KHỞI ĐỘNG MÁY NÉN KHÍ TRỤC VÍT VÀ HỆ THỐNG LẠNH

Trong các nhà máy, máy nén khí trục vít (Screw Compressor) và máy nén lạnh (Chiller) là những thiết bị có giá trị cao nhất và cũng "khó tính" nhất về chiều quay. Không giống như quạt hay bơm có thể chạy ngược một lúc mà không hỏng ngay, máy nén trục vít sẽ bị phá hủy chỉ trong vài giây (tính bằng giây) nếu bị cấp nguồn sai pha.

Nguyên lý hỏng hóc cụ thể như sau:

Mất bơm dầu bôi trơn: Bơm dầu của máy nén thường được dẫn động trực tiếp từ trục chính. Nếu động cơ quay ngược, bơm dầu sẽ không hoạt động hoặc hút ngược, khiến buồng nén hoàn toàn không có dầu bôi trơn và làm mát.
Kẹt cứng cặp trục vít: Khe hở giữa hai trục vít đực và cái là cực nhỏ . Khi quay ngược, các trục vít sẽ ép vào nhau thay vì đẩy khí đi, gây ra hiện tượng bó cứng cơ khí (Seizing).
Hư hỏng đầu nén: Sự kết hợp giữa ma sát khô không dầu và lực ép cơ học sai chiều sẽ hàn dính bề mặt kim loại của trục vít và vỏ máy. Chi phí để phục hồi hoặc thay thế đầu nén này thường chiếm tới 60-70% giá trị của cả chiếc máy mới.

5 tình huống bắt buộc phải kiểm tra thứ tự pha

V. DI DỜI DÂY CHUYỀN SẢN XUẤT SANG VỊ TRÍ MỚI

Khi nhà máy thực hiện layout lại (sắp xếp lại) nhà xưởng hoặc di chuyển dây chuyền máy móc sang một khu vực khác, kỹ sư thường mắc sai lầm khi tin tưởng vào màu sắc dây điện có sẵn tại ổ cắm mới.

Quy trình kiểm tra bắt buộc khi di dời máy bao gồm các bước sau:

Đo kiểm nguồn tại điểm đấu nối: Trước khi cắm phích cắm của máy vào ổ cắm trên tường hoặc tủ điện mới, kỹ thuật viên phải dùng thiết bị đo để xác định thứ tự pha của ổ cắm đó (ví dụ: pha L1 nằm bên trái hay bên phải).
So sánh với máy: Kiểm tra lại quy định chiều quay trên nhãn mác động cơ hoặc tài liệu kỹ thuật của máy.
Đồng bộ hóa: Nếu thứ tự pha của nguồn mới ngược với nguồn cũ, cần thực hiện đảo vị trí hai dây bất kỳ trong phích cắm hoặc tại cầu đấu của máy trước khi kết nối.
Chạy thử (Jogging): Nhấp nút khởi động trong tích tắc để quan sát chiều quay thực tế của quạt làm mát động cơ nhằm xác nhận lần cuối.

Việc tuân thủ quy trình này giúp loại bỏ rủi ro do sự không đồng nhất trong quy chuẩn thi công điện giữa các khu vực khác nhau trong nhà máy, bảo vệ các hệ thống điều khiển điện tử nhạy cảm không bị lỗi logic.

VI. MUA SẮM THIẾT BỊ TẠI HIOKI VIỆT NAM

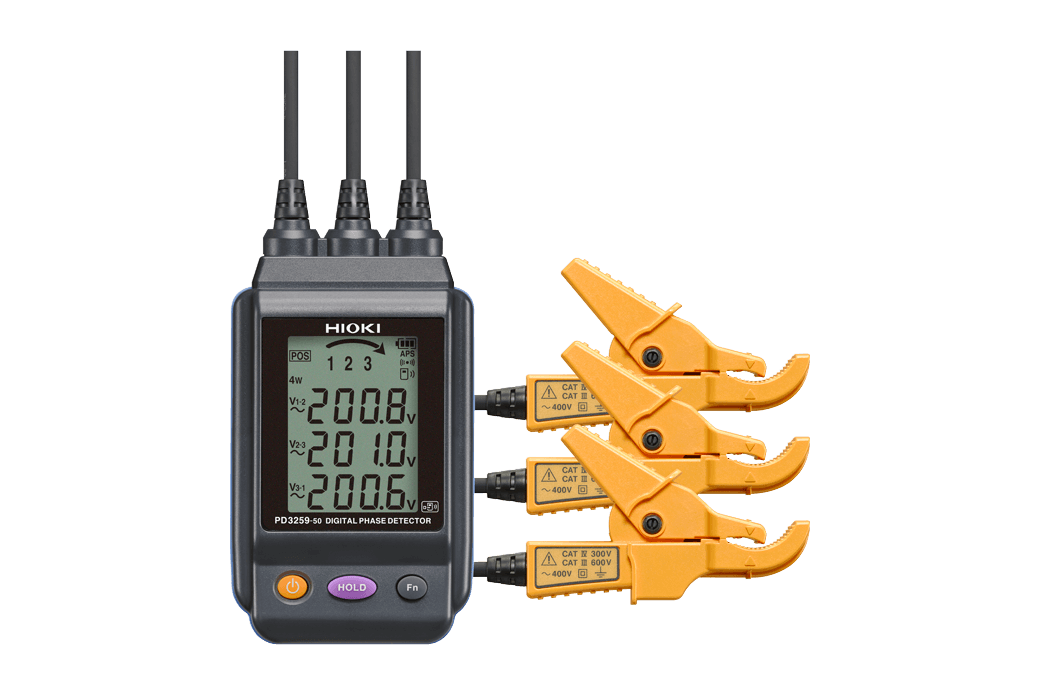

Để đảm bảo an toàn tuyệt đối cho người vận hành và sự chính xác trong quá trình kiểm tra 5 tình huống nêu trên, việc sở hữu thiết bị đo lường chất lượng cao là điều kiện tiên quyết. Hiokivietnam.vn tự hào là đơn vị cung cấp chính hãng các dòng thiết bị kiểm tra thứ tự pha hiện đại nhất từ Nhật Bản. Tại đây, khách hàng sẽ được tiếp cận với công nghệ đo không tiếp xúc kim loại (Non-metallic contact) tiên tiến, cho phép kẹp trực tiếp lên vỏ cách điện của dây dẫn để xác định pha mà không cần chạm vào lõi đồng trần.

Công nghệ này giúp loại bỏ hoàn toàn nguy cơ bị điện giật, ngắn mạch do thao tác sai hoặc hồ quang điện trong môi trường công nghiệp ẩm ướt, bụi bặm. Khi mua sắm tại Hioki Việt Nam, doanh nghiệp không chỉ nhận được sản phẩm bền bỉ, chính xác mà còn được hỗ trợ tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm. Chế độ bảo hành minh bạch và dịch vụ hậu mãi tận tâm sẽ giúp đội ngũ bảo trì của nhà máy yên tâm tác nghiệp, giữ cho hệ thống điện luôn vận hành ổn định và an toàn.

Kiểm tra thứ tự pha là một thao tác nhỏ nhưng mang ý nghĩa sống còn đối với độ bền của máy móc công nghiệp. Việc chủ quan bỏ qua bước kiểm tra này có thể dẫn đến những thiệt hại tài chính khổng lồ do hỏng hóc thiết bị và dừng dây chuyền sản xuất.
