Đầu đo dòng điện quan trọng thế nào trong thiết kế & test mạch?

Trong sự phát triển không ngừng của ngành công nghiệp điện tử, các kỹ sư thiết kế đang đối mặt với một nghịch lý thú vị: thiết bị ngày càng nhỏ gọn hơn nhưng mật độ công suất lại cao hơn gấp bội.Trong khi điện áp thường được duy trì ở mức ổn định tại các điểm kiểm tra, thì dòng điện lại là đại lượng biến thiên liên tục, phản ánh chân thực nhất trạng thái hoạt động và mức độ tiêu thụ năng lượng của toàn bộ hệ thống.

Việc quan sát dòng điện chưa bao giờ là công việc dễ dàng như đo điện áp. Các phương pháp đo đạc truyền thống thường yêu cầu can thiệp vật lý vào mạch điện, điều này không chỉ gây mất thời gian mà còn có thể làm sai lệch kết quả do thay đổi trở kháng đường dây. Đối với các kỹ sư R&D (nghiên cứu và phát triển), việc thiếu đi khả năng nhìn thấy hình dạng sóng dòng điện thực tế giống như việc lái xe trong đêm tối mà không có đèn pha, khiến họ khó lòng tối ưu hóa được hiệu suất sản phẩm.

Giải pháp tối ưu nhất hiện nay để giải quyết vấn đề này là sử dụng đầu đo dòng điện (Current Probe) chuyên dụng kết hợp cùng máy hiện sóng. Công cụ này hoạt động như một "ống nghe" kỹ thuật số, cho phép các kỹ sư bắt trọn từng khoảnh khắc biến đổi của dòng điện mà không cần ngắt mạch, từ đó cung cấp những dữ liệu quan trọng để chẩn đoán và hoàn thiện thiết kế.

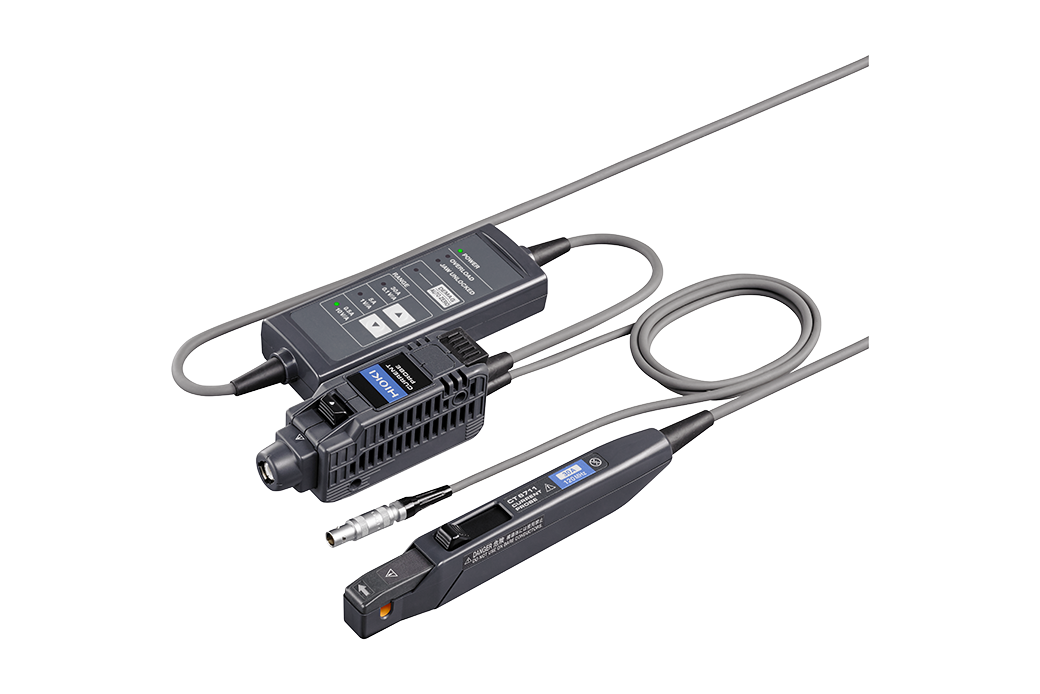

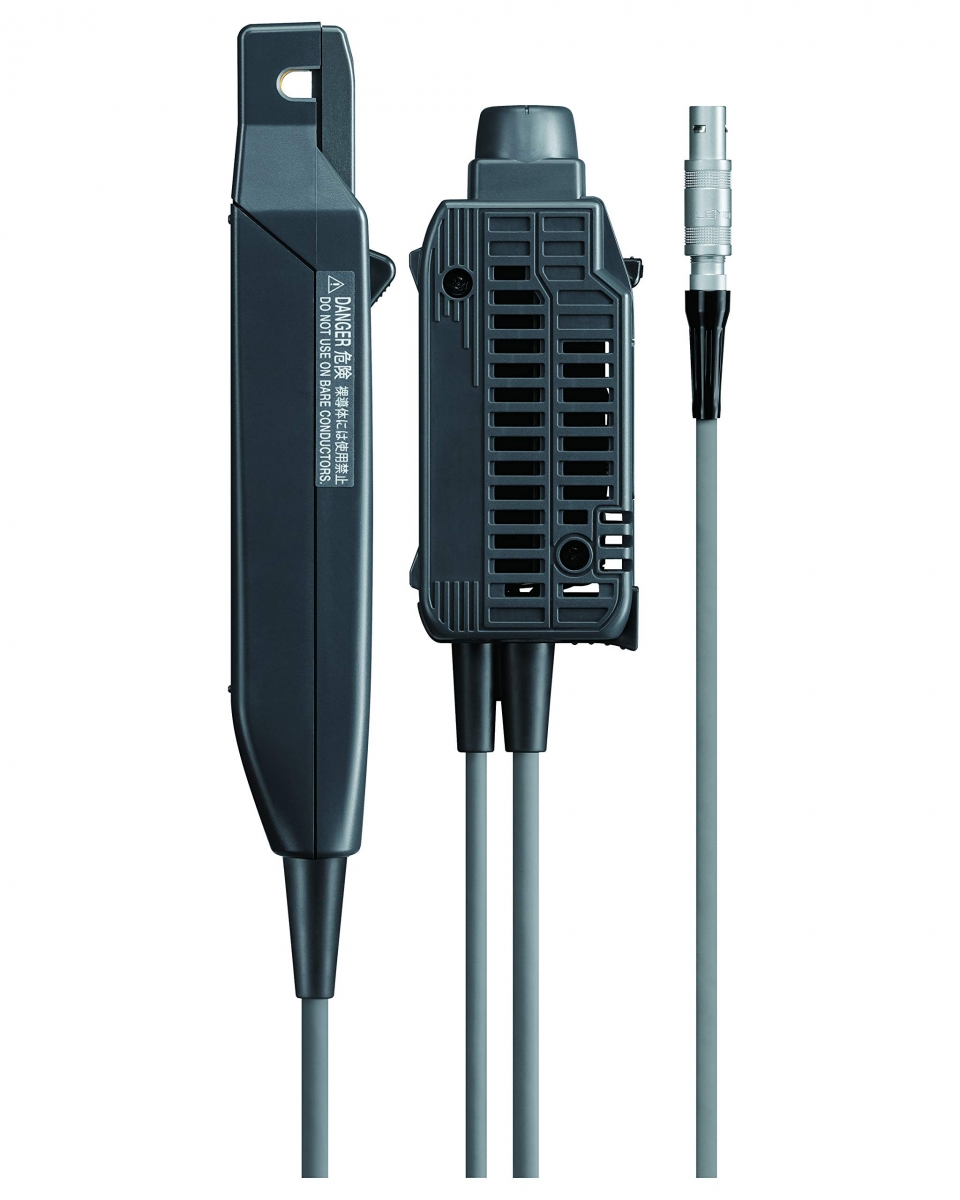

Đầu đo dòng điện quan trọng thế nào trong thiết kế & test mạch?

I. KHẮC PHỤC NHƯỢC ĐIỂM CỦA PHƯƠNG PHÁP ĐO XÂM LẤN TRUYỀN THỐNG

Trước khi các dòng cảm biến đo dòng hiện đại trở nên phổ biến, kỹ sư thường phải sử dụng phương pháp đo bằng điện trở Shunt hoặc mắc nối tiếp ampe kế. Phương pháp này chỉ tồn tại một nhược điểm chí mạng trong các ứng dụng điện tử nhạy cảm: đó là sự xâm lấn. Và để có thể được dòng điện bạn buộc phải cắt đứt đường mạch in hoặc dây dẫn để chèn thiết bị đo vào. Hành động này vô tình đưa thêm một điện trở phụ vào mạch, dù giá trị rất nhỏ nhưng cũng đủ để gây ra sụt áp.

Sự sụt áp này làm thay đổi điện áp thực tế cấp cho tải, khiến điểm làm việc của mạch bị dịch chuyển so với thiết kế ban đầu. Trong các mạch vi xử lý hoạt động ở điện áp thấp (như 1.8V hay 3.3V), sụt áp vài trăm milivolt cũng đủ làm hệ thống hoạt động thiếu ổn định. Việc thêm dây dẫn nối dài để đo đạc còn tạo ra các vòng lặp (loop) thu nhiễu từ môi trường xung quanh, làm méo tín hiệu cần đo. Đầu đo dòng điện hiện đại với công nghệ cảm ứng từ hoặc Hall giúp loại bỏ hoàn toàn các rủi ro này nhờ cơ chế kẹp (clamp) không tiếp xúc, giữ nguyên vẹn đặc tính trở kháng vốn có của mạch điện.

II. VAI TRÒ TRONG THIẾT KẾ MẠCH NGUỒN XUNG VÀ ĐIỆN TỬ CÔNG SUẤT (SMPS)

Trong lĩnh vực thiết kế nguồn xung (Switching Mode Power Supply) hay các bộ biến tần, dòng điện biến đổi cực nhanh với tần số đóng cắt lên tới hàng MHz nhờ sự xuất hiện của vật liệu bán dẫn mới như GaN hay SiC. Lúc này, đầu đo dòng điện trở thành công cụ phân tích không thể thiếu với những vai trò cụ thể sau:

Tái tạo trung thực dạng sóng tốc độ cao bằng các đầu đo chất lượng cần có băng thông rộng và tốc độ đáp ứng (Slew rate) cao để hiển thị chính xác sườn lên và sườn xuống dựng đứng của dòng điện. Nếu đầu đo không đủ nhanh, các đỉnh xung nhọn sẽ bị làm tròn, dẫn đến việc tính toán tổn hao công suất (Switching loss) bị sai lệch đáng kể.
Phát hiện hiện tượng bão hòa từ thiết kế cuộn cảm hoặc biến áp, kỹ sư cần giám sát dòng điện để đảm bảo lõi từ không bị bão hòa. Khi hiện tượng này xảy ra, dòng điện sẽ tăng vọt bất thường. Đầu đo dòng kết nối với máy hiện sóng giúp hiển thị rõ "điểm uốn" của dòng điện trên màn hình, giúp kỹ sư chọn kích thước lõi từ phù hợp.
Quan sát dòng hồi phục ngược trong các mạch cầu H điều khiển động cơ, dòng hồi phục của diode là nguyên nhân gây nóng và nhiễu EMI. Việc đo đạc chính xác độ lớn và thời gian của dòng này giúp kỹ sư lựa chọn linh kiện dập xung (Snubber) hiệu quả nhất.
Đánh giá độ ổn định vòng lặp bằng cách bơm một dòng điện nhiễu nhỏ vào vòng hồi tiếp và đo phản ứng của dòng điện đầu ra, kỹ sư có thể vẽ được biểu đồ Bode để đánh giá biên độ pha và biên độ khuếch đại, đảm bảo bộ nguồn không bị dao động tự kích.

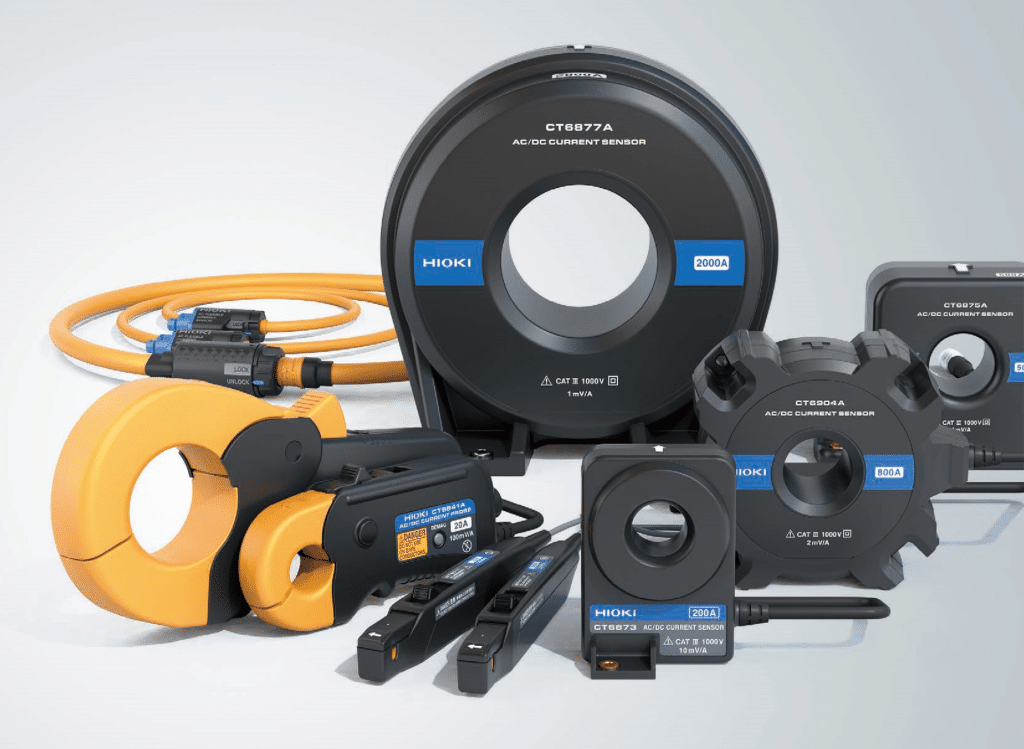

Đầu đo dòng điện quan trọng thế nào trong thiết kế & test mạch?

III. PHÂN TÍCH DÒNG KHỞI ĐỘNG (INRUSH CURRENT) VÀ CÁC SỰ CỐ QUÁ ĐỘ

Một trong những thời điểm nhạy cảm nhất quyết định độ bền của thiết bị điện tử là khoảnh khắc vừa được cấp nguồn. Khi đó, các tụ điện lớn trong mạch lọc nguồn đang ở trạng thái cạn năng lượng và sẽ hút một dòng điện cực lớn để nạp đầy trong tích tắc, gọi là dòng khởi động (Inrush Current). Dòng điện này có thể cao gấp hàng chục lần dòng hoạt động định mức, gây áp lực rất lớn lên các tiếp điểm công tắc, cầu chì và các linh kiện bán dẫn đầu vào. Đồng hồ vạn năng thông thường với tốc độ lấy mẫu chậm sẽ hoàn toàn "mù" trước hiện tượng này, chúng chỉ hiển thị một con số trung bình vô nghĩa.

Sử dụng đầu đo dòng điện kết hợp với chức năng Trigger (kích hoạt theo sườn xung) của máy hiện sóng cho phép kỹ sư "chụp" lại toàn bộ diễn biến của dòng điện từ lúc bằng 0 cho đến khi đạt đỉnh và ổn định trở lại. Dựa trên biểu đồ dòng điện theo thời gian thực này, nhà thiết kế mới có cơ sở để chọn đúng loại cầu chì (nhanh hay chậm), tính toán giá trị nhiệt điện trở NTC để hạn chế dòng nạp mà không gây lãng phí năng lượng. Ngoài ra, khả năng quan sát dạng sóng còn giúp phân biệt rõ ràng đâu là đặc tính nạp tụ bình thường và đâu là dấu hiệu của sự cố ngắn mạch chập chờn hay phóng điện hồ quang tiềm ẩn bên trong thiết bị.

IV. THÁCH THỨC TRONG VIỆC ĐO DÒNG TIÊU THỤ CỦA THIẾT BỊ IOT VÀ DI ĐỘNG

Xu hướng Internet vạn vật (IoT) và các thiết bị đeo (Wearable) đặt ra bài toán khó về việc đo dòng điện có dải động cực rộng (High Dynamic Range). Một thiết bị có thể "ngủ" với dòng tiêu thụ chỉ vài micro-ampere nhưng lại "tỉnh giấc" và tiêu thụ hàng trăm mili-ampere khi phát sóng. Đầu đo dòng điện chuyên dụng cho ứng dụng này mang lại các lợi ích sau:

Đo chính xác dòng rò ở mức micro-ampere giúp kỹ sư xác định xem thiết bị có thực sự rơi vào trạng thái ngủ sâu (Deep Sleep) hay không, hay vẫn có linh kiện nào đó đang rò rỉ năng lượng làm hao pin nhanh chóng.
Tính toán tổng năng lượng tiêu thụ qua máy hiện sóng kết hợp với đầu đo có thể thực hiện tích phân dòng điện theo thời gian, giúp tính toán chính xác dung lượng pin cần thiết để thiết bị hoạt động được trong thời gian dài (6 tháng đến 1 năm).
Tối ưu hóa Firmware từ việc quan sát biểu đồ dòng điện song song với quá trình chạy mã lệnh giúp lập trình viên biết được mỗi tác vụ (như đọc cảm biến, ghi thẻ nhớ, gửi dữ liệu) tiêu tốn bao nhiêu năng lượng. Từ đó, họ có thể tinh chỉnh code để vi xử lý quay về trạng thái ngủ nhanh nhất có thể.
Kiểm tra độ ổn định của pin qua quan sát sự sụt giảm của dòng điện khi pin yếu đi giúp kỹ sư thiết kế mạch quản lý năng lượng (PMIC) hiệu quả hơn, đảm bảo thiết bị vẫn hoạt động đúng chức năng khi pin sắp cạn.

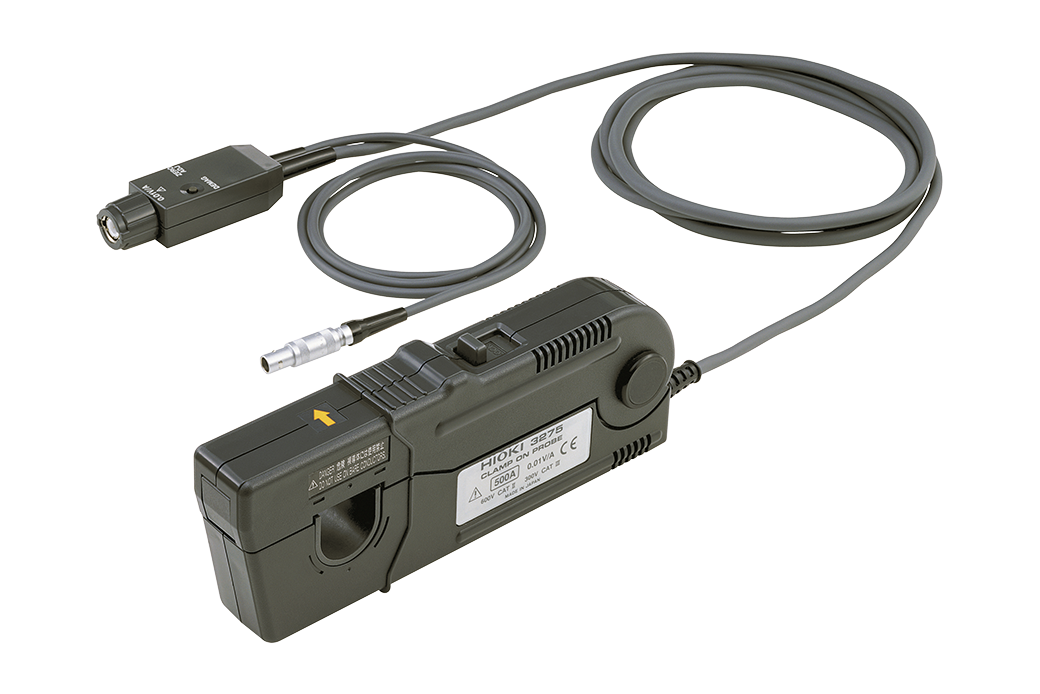

Đầu đo dòng điện quan trọng thế nào trong thiết kế & test mạch?

V. AN TOÀN ĐIỆN VÀ KHẢ NĂNG CÁCH LY TRONG MÔI TRƯỜNG ĐIỆN ÁP CAO

Trong các hệ thống công nghiệp như biến tần, xe điện (EV) hoặc trạm sạc, mạch điện thường hoạt động ở điện áp cao lên tới hàng trăm hoặc hàng nghìn Volt. Việc đo dòng điện tại các điểm "High-side" (phía dương nguồn) hoặc tại các điểm có điện áp thả nổi (Floating voltage) là cực kỳ nguy hiểm nếu sử dụng các phương pháp đo tiếp xúc trực tiếp không có cách ly. Chỉ một sơ suất nhỏ trong việc kết nối mass của que đo thông thường cũng có thể gây ra ngắn mạch, phá hủy thiết bị đo và gây nguy hiểm cho người vận hành.

Đầu đo dòng điện đóng vai trò như một lớp bảo vệ an toàn nhờ nguyên lý cảm ứng từ hoặc sử dụng cáp quang học để truyền tín hiệu. Nó tạo ra sự cách ly điện học hoàn toàn giữa mạch động lực điện áp cao và máy hiện sóng nơi kỹ sư thao tác. Trong môi trường biến tần có nhiễu điện từ lớn và tốc độ biến thiên điện áp (dv/dt) cao, các đầu đo chất lượng được thiết kế đặc biệt để loại bỏ nhiễu đồng pha (Common Mode Noise), chỉ giữ lại tín hiệu dòng điện "sạch" cần đo. Điều này đảm bảo kết quả hiển thị trên màn hình là trung thực và đáng tin cậy.

VI. MUA SẮM THIẾT BỊ ĐẦU ĐO DÒNG ĐIỆN TẠI HIOKI VIỆT NAM

Để khai thác tối đa sức mạnh phân tích của máy hiện sóng và đảm bảo độ chính xác cho quy trình thiết kế, việc lựa chọn đầu đo dòng điện phù hợp là khoản đầu tư thông minh. Hioki Việt Nam là địa chỉ uy tín hàng đầu, cung cấp hệ sinh thái các giải pháp đo dòng điện đa dạng, đáp ứng mọi nhu cầu khắt khe từ phòng Lab đến dây chuyền sản xuất.

Khi lựa chọn sản phẩm tại Hioki Việt Nam, khách hàng sẽ nhận được những giá trị vượt trội:

Công nghệ cảm biến tiên tiến: Các dòng probe của Hioki sở hữu công nghệ cảm biến dòng độ nhạy cao (Zero Flux) độc quyền, mang lại độ chính xác tuyệt đối, độ ồn thấp và băng thông rộng, phù hợp cho cả đo dòng DC và AC tần số cao.
Tương thích linh hoạt: Hioki cung cấp các giải pháp đầu đo có thể kết nối dễ dàng với nhiều dòng máy hiện sóng (Oscilloscope) và thiết bị ghi dữ liệu (Data Logger) của nhiều hãng khác nhau, giúp tận dụng tối đa cơ sở vật chất hiện có.
Tư vấn chuyên sâu từ chuyên gia: Đội ngũ kỹ thuật của Hioki Việt Nam luôn sẵn sàng phân tích nhu cầu ứng dụng cụ thể (như đo dòng khởi động, đo công suất standby hay đo biến tần), từ đó đề xuất loại đầu đo có thông số kỹ thuật tối ưu nhất về hiệu năng và chi phí.
Dịch vụ hậu mãi chuẩn Nhật Bản: Khách hàng được hưởng chế độ bảo hành chính hãng, cùng các dịch vụ kiểm tra, hiệu chuẩn định kỳ để đảm bảo thiết bị luôn duy trì độ chính xác cao nhất trong suốt vòng đời sử dụng.

Trong kỷ nguyên điện tử hiện đại, việc "nhìn thấy" dòng điện một cách rõ ràng và chính xác là chìa khóa để tạo ra những sản phẩm chất lượng cao, bền bỉ và tiết kiệm năng lượng. Đầu đo dòng điện không chỉ là một phụ kiện đo lường, mà là người bạn đồng hành không thể thiếu giúp các kỹ sư hiện thực hóa các ý tưởng thiết kế táo bạo.
