Bút Thử Điện Hiểu Đúng Nguyên Lý Để Đảm Bảo An Toàn

Công cụ kiểm tra điện cầm tay là vật dụng không thể thiếu trong túi đồ nghề của mọi kỹ thuật viên, từ người thợ điện dân dụng đến các kỹ sư vận hành nhà máy. Việc sở hữu công cụ là một chuyện, còn việc am hiểu tường tận nguyên lý vận hành để khai thác tối đa hiệu quả của nó lại là một vấn đề hoàn toàn khác. Rất nhiều trường hợp sai sót trong phán đoán sự cố điện không đến từ việc thiết bị hỏng, mà xuất phát từ việc người sử dụng chưa nắm bắt được cơ chế hoạt động cốt lõi của máy.

Một thực trạng phổ biến là người dùng thường thao tác theo thói quen máy móc: đưa đầu dò vào dây, thấy sáng đèn thì kết luận có điện, không sáng thì cho là an toàn. Cách tiếp cận đơn giản hóa này bỏ qua các biến số quan trọng của môi trường và vật lý điện học. Để nâng cao độ chính xác và đảm bảo an toàn tuyệt đối, người kỹ thuật viên cần chuyển dịch tư duy từ việc chỉ biết "sử dụng" sang mức độ "làm chủ" thiết bị dựa trên kiến thức kỹ thuật nền tảng.

Bài viết này sẽ không đi vào các thao tác bật tắt cơ bản mà sẽ tập trung phân tích sâu về nguyên lý cảm ứng, các yếu tố gây nhiễu và quy trình chuẩn hóa để loại bỏ sai số. Qua đó, chúng ta sẽ thấy rằng chiếc bút thử điện nhỏ gọn này, nếu được sử dụng đúng cách với sự hiểu biết sâu sắc, sẽ trở thành một thiết bị chẩn đoán lỗi cực kỳ mạnh mẽ chứ không đơn thuần chỉ là công cụ báo hiệu có hoặc không.

Bút Thử Điện Hiểu Đúng Nguyên Lý Để Đảm Bảo An Toàn

I. CƠ CHẾ CẢM ỨNG ĐIỆN DUNG VÀ VAI TRÒ CỦA NGƯỜI SỬ DỤNG

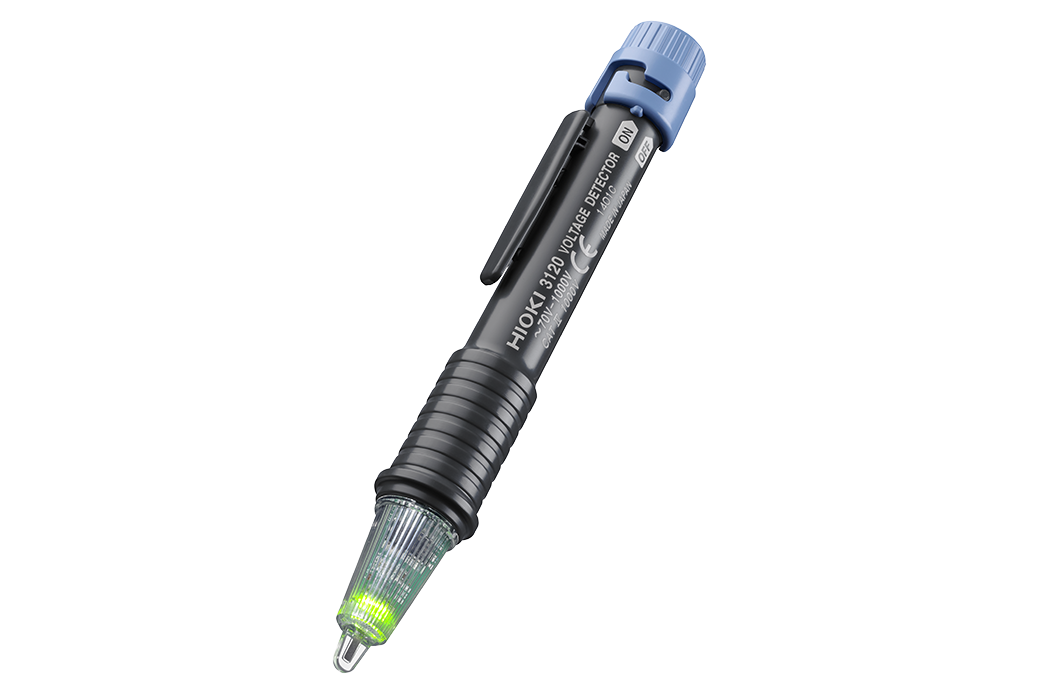

Để sử dụng thiết bị một cách chính xác, điều tiên quyết là phải hiểu nó "nhìn thấy" dòng điện bằng cách nào khi không hề chạm vào lõi đồng. Khác với các thiết bị đo kim loại truyền thống cần dòng điện chạy qua mạch để hiển thị chỉ số, thiết bị dò điện áp hiện đại hoạt động dựa trên nguyên lý ghép đôi điện dung.

Khi đầu cảm biến được đưa lại gần một vật dẫn đang mang điện áp xoay chiều, một điện trường biến thiên sẽ được hình thành xung quanh dây dẫn đó. Đầu dò của thiết bị đóng vai trò như một bản cực của tụ điện, không khí và lớp vỏ cách điện đóng vai trò là chất điện môi. Mạch điện tử bên trong sẽ phát hiện sự thay đổi của điện trường này. Tuy nhiên, để mạch cảm biến hoạt động ổn định và có độ nhạy tốt nhất, nó cần một điểm tham chiếu nối đất.

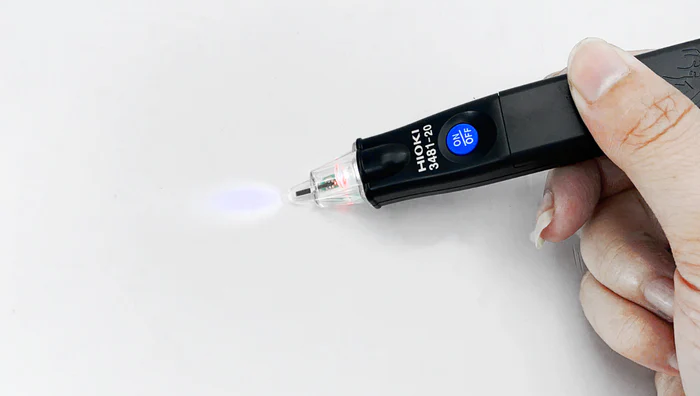

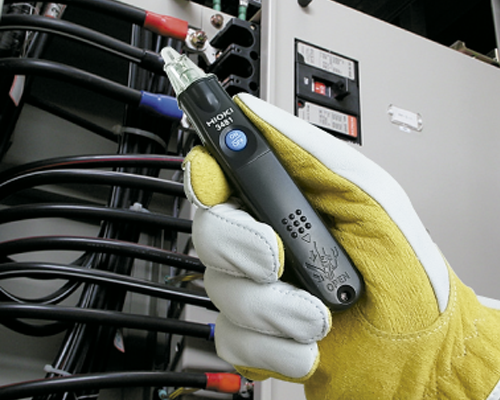

Điểm thú vị và quan trọng nhất nằm ở chỗ: Chính cơ thể người sử dụng đóng vai trò là đường dẫn tham chiếu xuống đất thông qua điện dung ký sinh. Dòng điện cảm ứng cực nhỏ chạy từ dây dẫn, qua đầu dò, qua mạch xử lý, đi qua tay người cầm và thoát xuống đất. Điều này lý giải tại sao cách cầm thiết bị lại ảnh hưởng trực tiếp đến kết quả đo. Nếu người thợ cầm thiết bị quá hời hợt, hoặc tay đeo găng cách điện quá dày mà không chạm vào phần tiếp mass trên thân máy, độ nhạy của thiết bị có thể bị suy giảm, dẫn đến việc không phát hiện được điện trường yếu.

II. CÁC BIẾN SỐ MÔI TRƯỜNG ẢNH HƯỞNG ĐẾN KẾT QUẢ ĐO

Không phải lúc nào tín hiệu từ thiết bị cũng phản ánh đúng thực tế là "có dòng điện nguy hiểm". Trong môi trường làm việc thực tế, có rất nhiều yếu tố ngoại quan có thể đánh lừa cảm biến, tạo ra các kết quả dương tính giả (báo có điện nhưng thực tế không có dòng) hoặc âm tính giả (báo không điện nhưng thực tế đang nguy hiểm).

Người kỹ thuật viên cần nhận diện rõ các tình huống sau để tránh đưa ra phán đoán sai lầm:

Hiện tượng điện áp cảm ứng: Đây là trường hợp phổ biến nhất gây bối rối cho người thợ. Khi một dây dẫn đã ngắt điện chạy song song với các dây đang mang tải lớn trong cùng một ống gen hoặc máng cáp dài, hiện tượng cảm ứng từ sẽ khiến dây đã ngắt tích tụ một lượng điện thế ảo. Thiết bị dò điện áp với độ nhạy cao sẽ báo động tại dây này, khiến người thợ lầm tưởng chưa cắt nguồn.
Sự tĩnh điện và ma sát: Khi cọ xát đầu dò vào quần áo hoặc làm việc trong môi trường hanh khô, đầu dò có thể tích tụ tĩnh điện. Khi đưa lại gần một vật kim loại bất kỳ (kể cả không nối điện), sự phóng điện cục bộ có thể làm đèn chớp sáng trong tích tắc, gây hiểu nhầm.
Vị trí đứng của người thao tác: Nếu người thợ đứng trên thang gỗ khô, sàn gỗ cách điện hoàn toàn hoặc đi giày chuẩn cách điện cao thế, mạch vòng nối đất qua cơ thể bị ngắt quãng. Trong trường hợp này, thiết bị có thể không báo động ngay cả khi chạm vào dây nóng, tạo ra mối nguy hiểm chết người.

Do đó, tư duy đúng đắn là: Tín hiệu báo động là dấu hiệu cảnh báo cần kiểm tra kỹ hơn, còn sự im lặng của thiết bị không phải lúc nào cũng là đảm bảo an toàn tuyệt đối nếu chưa được kiểm chứng chéo.

III. QUY TRÌNH KIỂM TRA "LIVE - DEAD - LIVE" ĐỂ KHẲNG ĐỊNH AN TOÀN

Để biến việc sử dụng thiết bị thành một quy trình kỹ thuật không sai sót, các chuyên gia an toàn điện trên thế giới luôn khuyến cáo tuân thủ nguyên tắc "Live - Dead - Live". Đây là phương pháp duy nhất để loại bỏ rủi ro do thiết bị hỏng hóc bất ngờ (hết pin, hỏng mạch) trong quá trình thao tác.

Quy trình này được thực hiện cụ thể qua 3 bước bắt buộc:

1.Kiểm tra xác nhận hoạt động (Live Check):

Trước khi tiến hành đo tại vị trí cần sửa chữa, người thợ bắt buộc phải đưa đầu dò vào một nguồn điện đã biết chắc chắn đang hoạt động (ví dụ: một ổ cắm đang sáng đèn, hoặc dây pha tại aptomat tổng). Mục đích của bước này là để xác nhận pin còn tốt, mạch cảm biến đang nhạy và đèn/còi báo động hoạt động bình thường.

2. Thực hiện phép đo thực tế (Dead Check):

Sau khi tin tưởng vào thiết bị, tiến hành rà soát tại vị trí nghi vấn hoặc vị trí dự định cắt dây/đấu nối. Lúc này, nếu thiết bị không báo hiệu, chúng ta mới có cơ sở để tin rằng khu vực đó không có điện áp.

3. Tái kiểm tra xác nhận (Live Check Again):

Không được chủ quan bắt tay vào làm ngay. Hãy quay lại nguồn điện sống ở Bước 1 để thử thiết bị một lần nữa. Bước này nhằm loại trừ khả năng hi hữu là thiết bị đã bị hết pin hoặc hỏng mạch ngay chính lúc đang thực hiện Bước 2. Chỉ khi lần thử lại này thiết bị vẫn báo động tốt, kết quả đo "không có điện" ở Bước 2 mới được xem là hợp lệ.

IV. TỐI ƯU HÓA KHẢ NĂNG CHẨN ĐOÁN LỖI KHÔNG XÂM LẤN

Nếu chỉ dùng để kiểm tra an toàn, bạn mới chỉ khai thác được 50% công năng của thiết bị. Với đặc tính không cần tiếp xúc kim loại, công cụ này có thể giúp kỹ thuật viên thực hiện các chẩn đoán lỗi phức tạp mà đồng hồ vạn năng thông thường (VOM) gặp khó khăn hoặc tốn nhiều thời gian để thực hiện.

Việc hiểu rõ biên dạng của trường điện từ giúp ta áp dụng vào các tình huống cụ thể:

Dò tìm vị trí đứt ngầm trong dây cáp: Thay vì phải thay thế toàn bộ đoạn dây nguồn dài khi thiết bị không hoạt động, ta có thể cấp nguồn cho dây (đảm bảo cắm đúng cực L). Rà đầu dò dọc theo vỏ dây từ phích cắm vào máy. Tại điểm mà tín hiệu báo động đang liên tục bỗng nhiên tắt ngấm, đó chính xác là vị trí lõi đồng bên trong bị đứt gãy. Phương pháp này cực kỳ hiệu quả với các loại dây đúc liền hoặc dây dài đi âm trong vách thạch cao mỏng.

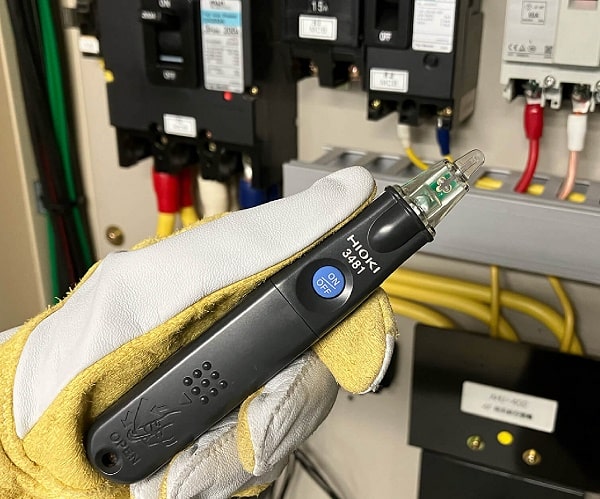

Kiểm tra nhanh tình trạng cầu chì: Trong các tủ điện công nghiệp dày đặc cầu chì ống, việc tháo từng cái ra đo thông mạch rất mất công. Ta có thể rà đầu dò vào hai đầu của cầu chì (khi đang có điện). Nếu đầu vào báo có điện, đầu ra báo không điện, thì 99% cầu chì đó đã bị đứt, giúp khoanh vùng sự cố trong vài giây.
Phân cực ổ cắm: Đưa đầu dò vào từng lỗ của ổ cắm. Bên nào làm thiết bị báo động mạnh (đèn đỏ, còi nhanh) là dây Pha, bên còn lại không báo hoặc báo yếu là dây Trung tính. Điều này giúp kiểm tra nhanh xem thợ thi công trước đó có đấu đúng cực tính cho ổ cắm hay không.

Bút Thử Điện Hiểu Đúng Nguyên Lý Để Đảm Bảo An Toàn

V. NHẬN DIỆN CÁC GIỚI HẠN VẬT LÝ CỦA THIẾT BỊ

Để "dùng đúng", người sử dụng cũng cần phải biết rõ thiết bị của mình "không làm được gì". Sự thiếu hiểu biết về các giới hạn vật lý là nguyên nhân dẫn đến việc lạm dụng công cụ sai mục đích, gây ra các tai nạn đáng tiếc.

Những vùng giới hạn kỹ thuật cần ghi nhớ bao gồm:

Vật cản kim loại (Lồng Faraday): Thiết bị hoạt động dựa trên điện trường, và điện trường này bị chặn hoàn toàn bởi vật liệu dẫn điện. Do đó, thiết bị sẽ hoàn toàn vô dụng khi kiểm tra dây dẫn đi trong ống thép (Conduit), dây cáp có lớp giáp kim loại chống nhiễu (Shielded cable) hoặc các tủ điện vỏ sắt đóng kín. Không bao giờ được kết luận dây trong ống thép không có điện chỉ vì rà bên ngoài ống không thấy báo.
Dòng điện một chiều (DC): Nguyên lý cảm ứng điện dung chỉ hoạt động với dòng xoay chiều (AC) tạo ra từ trường biến thiên. Thiết bị này không thể phát hiện điện áp từ ắc quy, pin mặt trời hay đầu ra DC của các bộ nguồn. Dùng nó để đo hệ thống điện DC là hoàn toàn sai về mặt kỹ thuật.
Ngưỡng điện áp hoạt động: Mỗi thiết bị được thiết kế cho một dải đo nhất định (thường là 90V - 1000V). Sử dụng loại phổ thông để dò điện áp điều khiển 24V sẽ không có tác dụng (cần loại chuyên dụng độ nhạy cao). Ngược lại, tuyệt đối không dùng thiết bị hạ thế để kiểm tra đường dây trung thế, vì khoảng cách phóng điện trong không khí ở điện áp cao có thể vượt qua lớp vỏ nhựa bảo vệ.

Bút Thử Điện Hiểu Đúng Nguyên Lý Để Đảm Bảo An Toàn

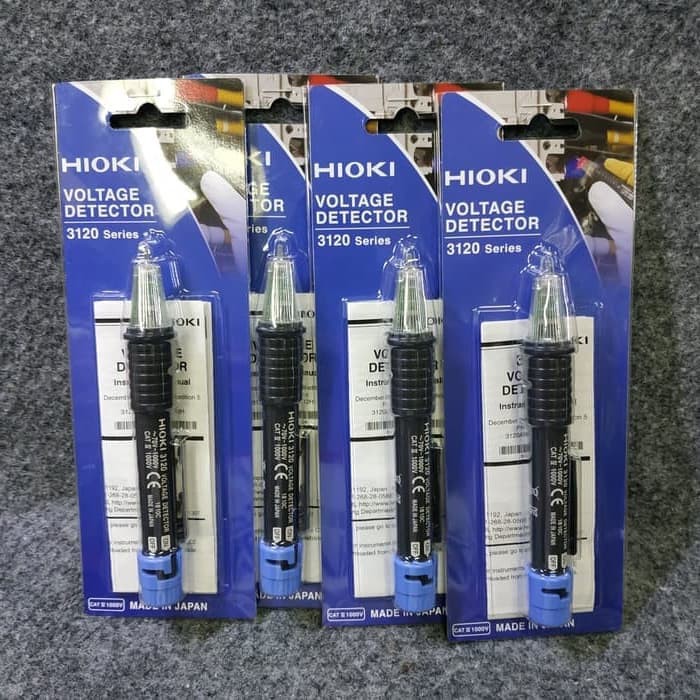

VI. MUA SẮM THIẾT BỊ CHUẨN KỸ THUẬT TẠI HIOKI VIETNAM

Việc nắm vững kiến thức lý thuyết là nền tảng, nhưng sở hữu một công cụ đạt chuẩn chất lượng mới là điều kiện đủ để thực hành an toàn. Trên thị trường hiện nay có rất nhiều thiết bị trôi nổi với mạch cảm biến kém chất lượng, độ nhạy không ổn định, lúc báo lúc không, gây nguy hiểm trực tiếp cho người dùng.

Để đảm bảo quy trình kiểm tra điện diễn ra chính xác và chuyên nghiệp, Hioki Vietnam là địa chỉ cung cấp các giải pháp đo lường đáng tin cậy nhất hiện nay.

Khi lựa chọn thiết bị tại Hioki Vietnam, khách hàng được đảm bảo các tiêu chí kỹ thuật khắt khe:

Độ nhạy và độ chính xác cao: Các sản phẩm được tinh chỉnh mạch cảm ứng để cân bằng giữa việc phát hiện điện áp và khả năng lọc nhiễu, giúp giảm thiểu tối đa tình trạng báo ảo hoặc bỏ sót nguồn điện.
Tiêu chuẩn an toàn quốc tế: Tất cả thiết bị đều đáp ứng các tiêu chuẩn CAT III, CAT IV, đảm bảo khả năng chịu đựng quá áp và bảo vệ người dùng trong môi trường công nghiệp khắc nghiệt.
Thiết kế tối ưu trải nghiệm: Từ đèn báo cường độ sáng cao, âm thanh rõ ràng đến khả năng tự kiểm tra pin, mọi chi tiết đều được thiết kế để hỗ trợ quy trình "Live-Dead-Live" diễn ra thuận lợi nhất.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ chuyên gia tại Hioki Vietnam luôn sẵn sàng tư vấn, giải đáp thắc mắc về giới hạn sử dụng và hướng dẫn thao tác đúng kỹ thuật cho từng ứng dụng cụ thể.

Sử dụng thiết bị dò điện áp không chỉ là thao tác kỹ thuật, mà là sự thể hiện của tư duy làm việc an toàn và khoa học. Hãy trang bị cho mình kiến thức đúng và công cụ chuẩn từ Hioki để làm chủ mọi tình huống trong công việc.
