Đo dòng điện siêu nhỏ trong mạch điện tử với thiết bị từ Hioki

Trong các hệ thống điện tử hiện nay, nhiều thiết bị được thiết kế với mức tiêu thụ năng lượng rất thấp nhằm kéo dài thời gian sử dụng và giảm tiêu hao điện năng. Khi đó, dòng điện hoạt động của nhiều linh kiện chỉ ở mức microampere hoặc nanoampere, khiến việc đo lường trở nên phức tạp hơn so với trước đây.

Khi dòng điện hoạt động trở nên quá nhỏ, các phương pháp đo lường truyền thống dần bộc lộ hạn chế. Lúc này, việc ứng dụng cảm biến dòng điện chuyên dụng trở thành yếu tố then chốt. Trong quá trình thiết kế và thử nghiệm, giúp kỹ sư theo dõi chính xác từng biến động nhỏ của tín hiệu, từ đó thấu hiểu sâu sắc trạng thái hoạt động của mạch và phát hiện sớm các lỗi tiềm ẩn.

Nhận thức được tầm quan trọng cốt lõi này, các giải pháp có độ nhạy cao đang trở thành công cụ không thể thiếu tại các phòng thí nghiệm, dây chuyền sản xuất bo mạch và trung tâm kiểm định chất lượng. Bài viết dưới đây sẽ phân tích sâu hơn về xu hướng này, những thách thức kỹ thuật đi kèm và vai trò của các thiết bị đo lường hiện đại trong việc đảm bảo chất lượng sản phẩm điện tử, giúp các kỹ sư và doanh nghiệp có cái nhìn toàn diện hơn về bài toán năng lượng.

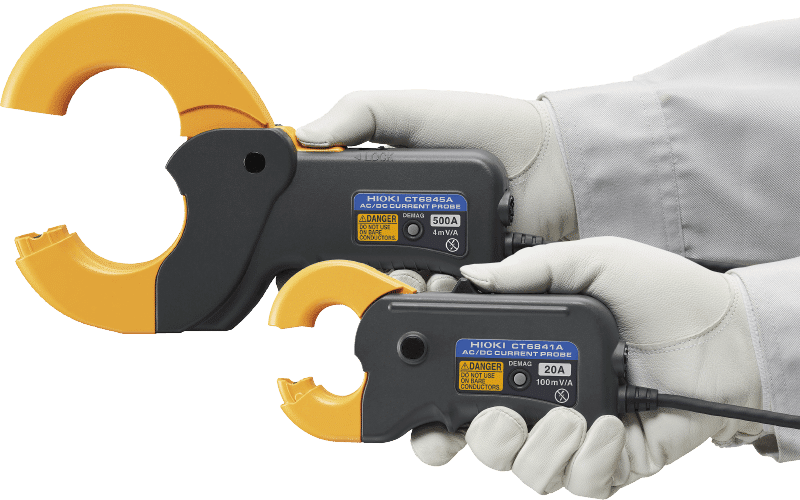

Đo dòng điện siêu nhỏ trong mạch điện tử với thiết bị từ Hioki

I. XU HƯỚNG THIẾT BỊ ĐIỆN TỬ TIÊU THỤ NĂNG LƯỢNG THẤP

Trong vòng một thập kỷ trở lại đây, ngành công nghiệp điện tử toàn cầu đã chứng kiến cuộc cách mạng xanh hóa trong thiết kế phần cứng. Mục tiêu không chỉ dừng lại ở việc thiết bị hoạt động nhanh hơn, mạnh hơn, mà quan trọng hơn là phải hoạt động bền bỉ hơn với nguồn năng lượng hạn chế. Xu hướng này được thúc đẩy mạnh mẽ bởi sự trỗi dậy của Internet vạn vật (IoT), các thiết bị y tế di động và công nghệ thiết bị đeo thông minh. Một thực tế không thể phủ nhận là đa số các hệ thống điện tử thông minh hiện nay đều phải hoạt động dựa trên nguồn pin có dung lượng giới hạn, từ pin cúc áo cho đến các khối pin lithium-ion nhỏ gọn. Do đó, tuổi thọ pin đã trở thành một trong những tiêu chí cạnh tranh hàng đầu trên thị trường.

Bên cạnh áp lực về tính tiện dụng cho người dùng, các quy định khắt khe về bảo vệ môi trường và tiêu chuẩn khí thải cũng buộc các nhà sản xuất phải tối ưu hóa phần cứng. Việc giảm thiểu năng lượng tiêu hao không chỉ giúp kéo dài tuổi thọ pin cho người dùng cuối mà còn giảm tần suất thay thế pin, từ đó hạn chế lượng rác thải điện tử độc hại ra môi trường. Chính vì thế, tư duy thiết kế ngày nay đã thay đổi hoàn toàn: các kỹ sư không chỉ quan tâm đến việc thiết bị chạy được, mà còn phải đảm bảo nó chạy tiết kiệm nhất. Điều này đòi hỏi quy trình kiểm soát chất lượng dòng điện phải được thực hiện nghiêm ngặt, chi tiết đến từng microampere ngay từ khâu thiết kế sơ đồ nguyên lý cho đến khi sản phẩm hoàn thiện.

II. THÁCH THỨC KỸ THUẬT KHI ĐO DÒNG ĐIỆN Ở MỨC RẤT NHỎ

Việc đo lường dòng điện ở mức microampere hoặc nanoampere là một thách thức lớn về mặt vật lý và kỹ thuật, hoàn toàn khác biệt so với việc đo dòng điện công suất lớn thông thường. Dưới đây là những rào cản chính mà kỹ sư thường xuyên phải đối mặt:

Vấn đề về dải động rộng (Dynamic Range):

Đây là thách thức lớn nhất trong việc đo lường các thiết bị IoT hiện đại. Một thiết bị thông minh thường hoạt động theo chu kỳ: phần lớn thời gian ngủ với dòng điện chỉ vài trăm nanoampere, nhưng khi thức dậy để xử lý dữ liệu hoặc phát sóng vô tuyến, dòng điện có thể vọt lên hàng trăm milliampere trong tích tắc. Sự chênh lệch này có thể lên tới hàng triệu lần. Các thiết bị đo thông thường có cơ chế chuyển thang đo tự động thường gặp khó khăn ở đây, dẫn đến việc bỏ sót xung tín hiệu trong thời gian trễ của máy.

Tác động của nhiễu điện từ:

Ở mức dòng điện cực nhỏ, dây dẫn đóng vai trò như những chiếc ăng ten thu sóng. Nhiễu từ đèn huỳnh quang, nguồn điện lưới, hoặc sóng từ điện thoại di động đều có thể tạo ra các dòng điện cảm ứng ký sinh. Tín hiệu nhiễu này cộng hưởng với tín hiệu thật làm cho kết quả hiển thị trên máy đo nhảy loạn xạ, không ổn định, khiến kỹ sư không thể xác định được giá trị thực.

Gánh nặng điện áp (Burden Voltage):

Để đo dòng điện, các thiết bị truyền thống thường sử dụng một điện trở shunt mắc nối tiếp tạo ra sụt áp. Tuy nhiên, khi đo dòng quá nhỏ, người ta thường phải dùng điện trở shunt lớn để tăng độ nhạy. Điện trở này gây ra sụt áp lớn trên mạch đo, làm giảm điện áp cung cấp thực tế cho thiết bị đang được kiểm tra, khiến thiết bị hoạt động không ổn định hoặc tự động tắt nguồn.

Các yếu tố sai số vật lý khác:

Chất lượng đầu nối, dây đo kém có thể gây ra sai số đáng kể. Bụi bẩn, độ ẩm trên bo mạch hoặc trên chính thiết bị đo có thể tạo ra các đường dẫn điện không mong muốn, gây ra dòng rò làm tăng giá trị đo giả tạo. Ngoài ra, sai số điểm 0 của thiết bị đo nếu không được hiệu chuẩn kỹ sẽ trở nên đáng kể khi so sánh với tín hiệu đo quá nhỏ.

III. VAI TRÒ CỦA CẢM BIẾN DÒNG ĐIỆN TRONG KIỂM TRA MẠCH ĐIỆN TỬ

Để vượt qua những thách thức kể trên, vai trò của cảm biến dòng điện và các thiết bị phân tích công suất độ nhạy cao trở nên tối quan trọng. Trong các phòng thí nghiệm điện tử và dây chuyền sản xuất bo mạch, công nghệ đo lường hiện đại đã chuyển dịch từ các phương pháp đo tiếp xúc sang các phương pháp phi tiếp xúc hoặc sử dụng kỹ thuật lấy mẫu tốc độ cao để đảm bảo tính toàn vẹn của hệ thống.

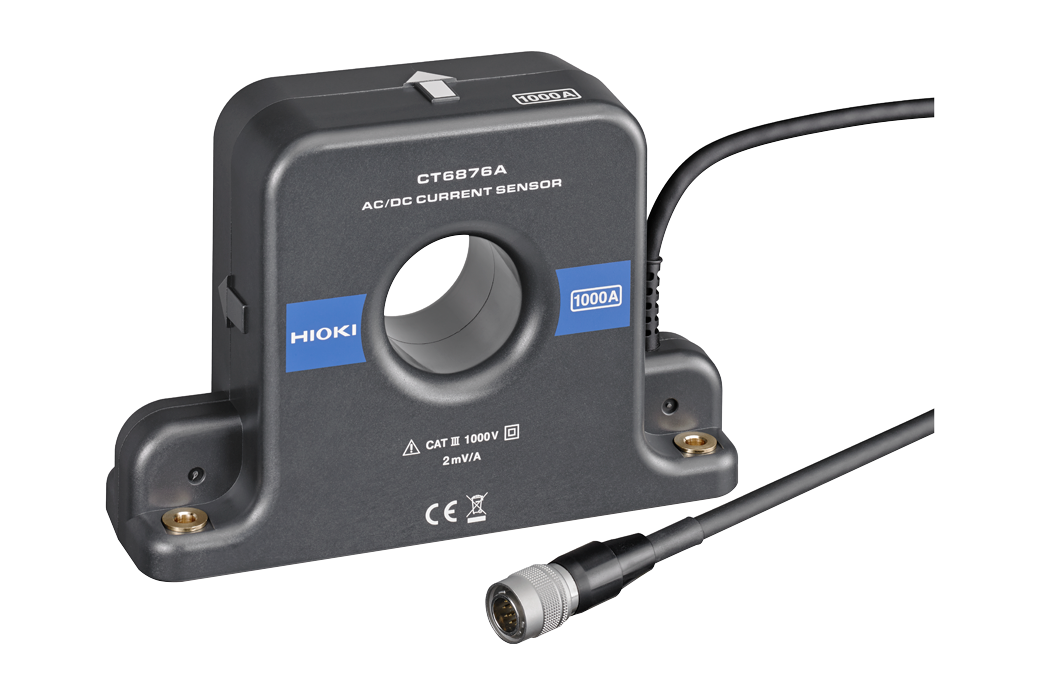

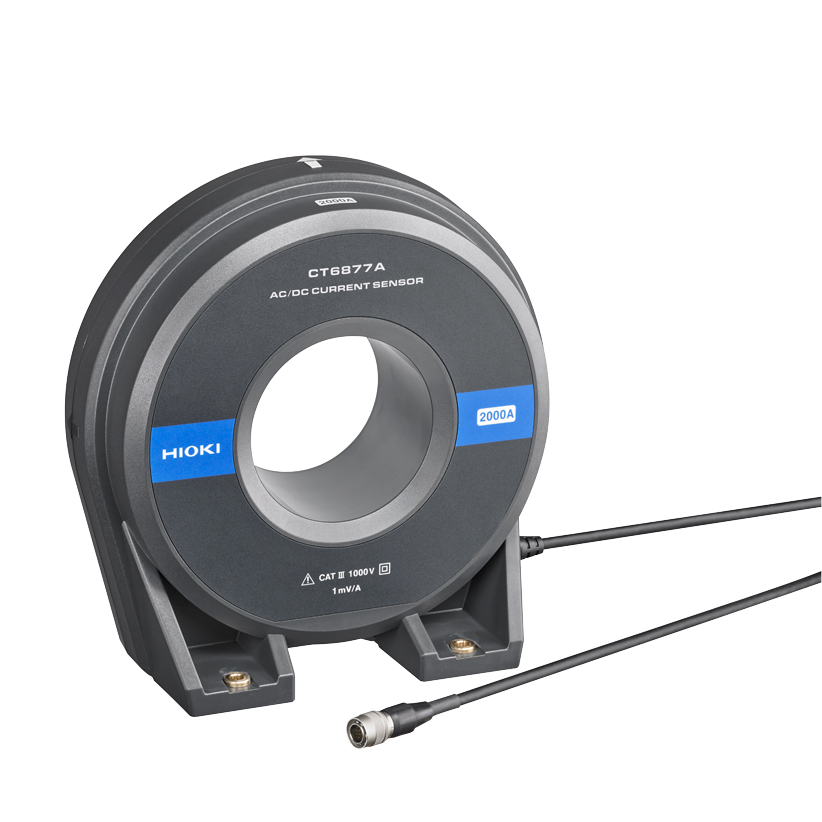

Các loại cảm biến dòng điện hiện đại cho phép đo dòng điện một chiều và xoay chiều với độ chính xác cực cao mà không cần ngắt mạch điện hoặc gây ra sụt áp đáng kể. Điều này đặc biệt hữu ích khi làm việc với các bo mạch phức tạp đã được lắp ráp hoàn chỉnh, giúp quá trình đo diễn ra thuận lợi hơn và hạn chế tối đa tác động vật lý đến hoạt động của mạch. Việc không cần cắt dây hay hàn thêm điện trở shunt giúp bảo toàn nguyên trạng của sản phẩm, đảm bảo kết quả đo phản ánh đúng thực tế hoạt động của thiết bị khi đến tay người dùng.

Không chỉ dừng lại ở việc hiển thị một con số trung bình, các thiết bị đo dòng điện chuyên sâu ngày nay hoạt động như một máy hiện sóng cho dòng điện. Chúng cho phép kỹ sư quan sát được hình dạng sóng của dòng điện theo thời gian thực. Kỹ sư có thể nhìn thấy rõ ràng từng xung dòng điện khi vi điều khiển thức dậy, khi module Wi-Fi phát sóng, hay khi đèn LED nhấp nháy. Dữ liệu thu được giúp đánh giá chính xác thời gian hoạt động của từng tác vụ, từ đó tối ưu hóa mã nguồn phần mềm để cắt giảm thời gian hoạt động của các linh kiện tiêu tốn năng lượng.

IV. ỨNG DỤNG ĐO DÒNG ĐIỆN NHỎ TRONG SẢN XUẤT ĐIỆN TỬ

Việc đo dòng điện nhỏ hiện được áp dụng trong nhiều lĩnh vực của ngành điện tử. Đặc biệt trong các ngành có yêu cầu kiểm tra kỹ thuật cao, việc theo dõi dòng điện giúp đảm bảo thiết bị hoạt động ổn định trước khi đưa ra thị trường.

Sản xuất thiết bị Internet vạn vật (IoT)

Đây là lĩnh vực tiêu thụ cảm biến đo dòng nhỏ lớn nhất. Các thiết bị như cảm biến cửa, khóa thông minh, hay thiết bị theo dõi môi trường thường hoạt động bằng pin cúc áo trong nhiều năm. Việc đo dòng điện giúp kỹ sư lập hồ sơ năng lượng, đảm bảo thiết bị thực sự đạt được tuổi thọ pin như công bố. Việc phát hiện sớm dòng tiêu thụ cao bất thường giúp loại bỏ các sản phẩm lỗi ngay từ dây chuyền.

Công nghiệp Ô tô và Xe điện

Ngành công nghiệp ô tô hiện đại đang đặt ra những yêu cầu khắt khe chưa từng có về đo dòng điện nhỏ. Một chiếc xe hơi ngày nay chứa hàng trăm bộ điều khiển điện tử. Ngay cả khi xe đã tắt máy và rút chìa khóa, các hệ thống như khóa thông minh, báo động chống trộm, bộ nhớ ghế hay hộp đen vẫn âm thầm tiêu thụ một lượng điện năng nhỏ, gọi là dòng tối. Việc đo chính xác dòng điện rò rỉ này là bắt buộc để đảm bảo ắc quy không bị cạn kiệt nếu xe không hoạt động trong vài tuần, đồng thời ngăn ngừa các nguy cơ chập cháy.

Phát triển vi điều khiển và hệ thống nhúng

Trong các hệ thống nhúng, vi điều khiển có nhiều trạng thái hoạt động khác nhau. Mỗi trạng thái sẽ tiêu thụ một lượng dòng điện khác nhau, vì vậy việc đo dòng điện giúp kỹ sư phân tích hành vi của hệ thống. Điều này giúp tối ưu hóa phần mềm để chuyển đổi linh hoạt giữa các trạng thái, tiết kiệm năng lượng tối đa.

Nghiên cứu linh kiện bán dẫn

Trong các phòng nghiên cứu bán dẫn, việc theo dõi dòng điện nhỏ ở cấp độ picoampere hoặc nanoampere là chìa khóa để đánh giá chất lượng của bóng bán dẫn. Việc đo dòng rò qua lớp cổng cách điện giúp các nhà khoa học đánh giá độ bền và hiệu suất của vật liệu bán dẫn mới, từ đó phát triển các con chip vi xử lý tiết kiệm điện hơn cho tương lai.

V. GIÁ TRỊ CỦA VIỆC ĐO DÒNG ĐIỆN NHỎ TRONG PHÁT TRIỂN SẢN PHẨM

Việc theo dõi dòng điện nhỏ mang lại nhiều thông tin quan trọng cho quá trình phát triển thiết bị điện tử. Các dữ liệu thu được từ phép đo giúp kỹ sư hiểu rõ hơn về cách hệ thống hoạt động trong thực tế và mang lại các giá trị cụ thể sau:

Hỗ trợ kiểm tra hoạt động của mạch điện: Giúp xác nhận xem mạch có đang chuyển đổi giữa các trạng thái hoạt động và trạng thái ngủ đúng như thiết kế hay không, đảm bảo logic điều khiển hoạt động chính xác.
Đánh giá mức tiêu thụ năng lượng thực tế: Thay vì dựa vào tính toán lý thuyết trên giấy vốn thường có sai số lớn, phép đo thực tế cung cấp cái nhìn trung thực về hiệu suất pin trong các điều kiện môi trường khác nhau.
Phát hiện sai lệch trong quá trình thử nghiệm: Tìm ra các lỗi phần cứng hoặc lỗi phần mềm gây hao pin trước khi sản xuất hàng loạt. Điều này giúp doanh nghiệp tiết kiệm chi phí sửa chữa và tránh các đợt thu hồi sản phẩm tốn kém sau này.
Hỗ trợ nghiên cứu và cải tiến thiết kế mạch: Dữ liệu đo là cơ sở khoa học vững chắc để kỹ sư tinh chỉnh linh kiện, chọn lựa giải pháp thay thế hiệu quả hơn nhằm tối ưu chi phí và hiệu năng.
Phân tích độ ổn định dài hạn: Dữ liệu đo còn được sử dụng để phân tích hiệu suất của thiết bị trong thời gian dài, giúp các nhóm kỹ thuật hiểu rõ hơn về hành vi lão hóa của mạch điện và đưa ra các điều chỉnh phù hợp trong quá trình phát triển sản phẩm kế tiếp.

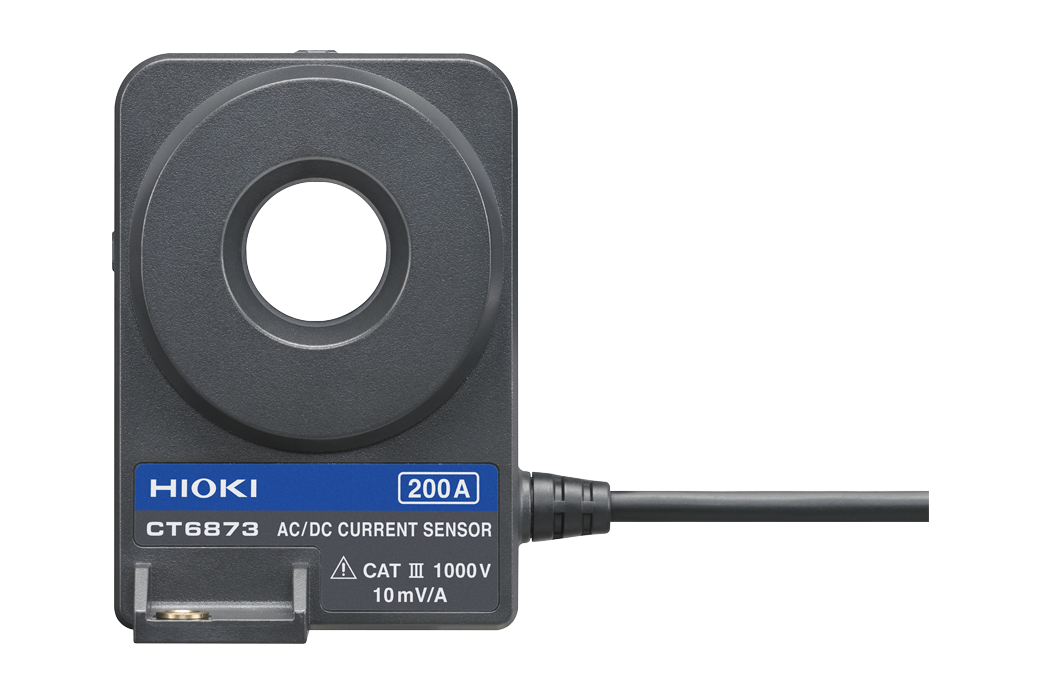

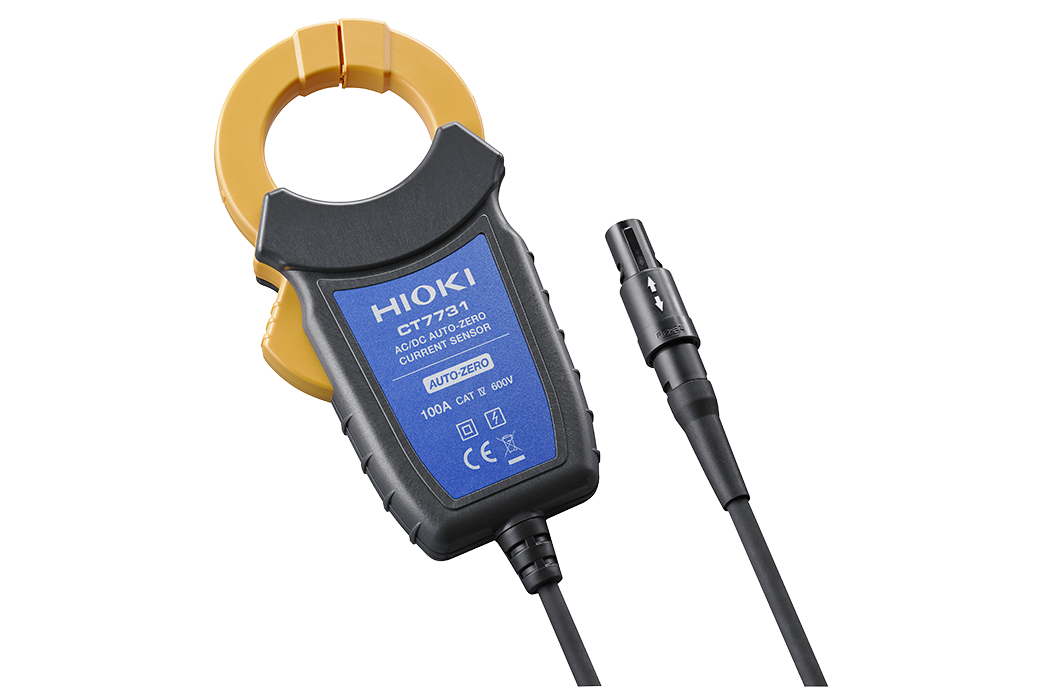

Đo dòng điện siêu nhỏ trong mạch điện tử với thiết bị từ Hioki

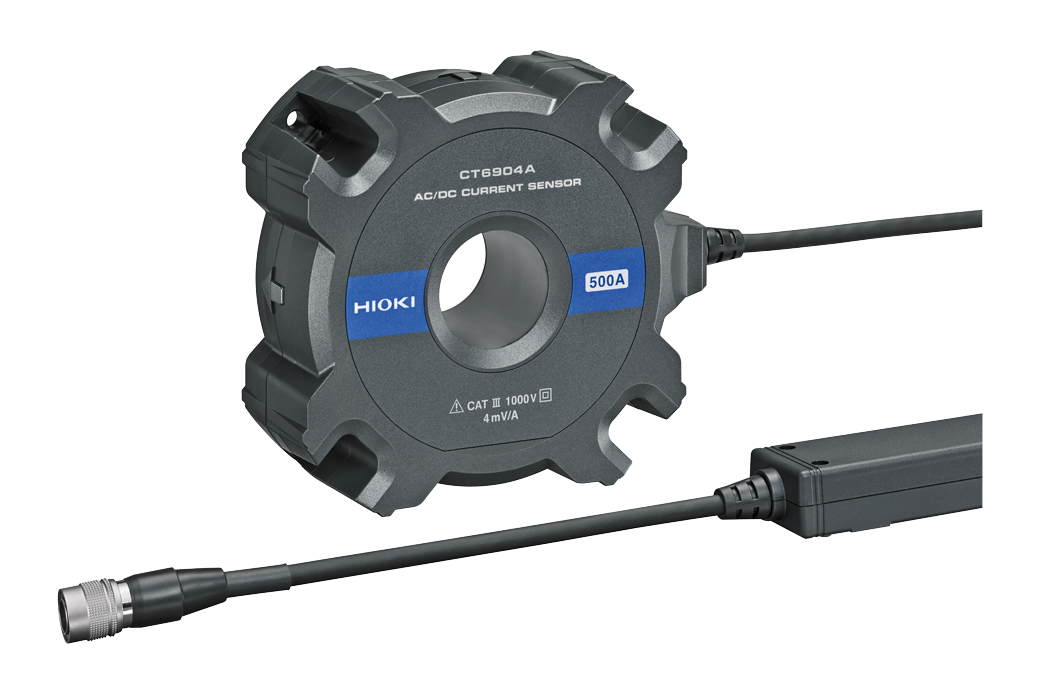

VI. MUA SẮM THIẾT BỊ ĐO DÒNG ĐIỆN TẠI HIOKIVIETNAM

Đối với các phòng nghiên cứu kỹ thuật, doanh nghiệp sản xuất thiết bị điện tử hoặc kỹ sư làm việc trong lĩnh vực điện tử, việc lựa chọn thiết bị đo phù hợp đóng vai trò quan trọng trong quá trình kiểm tra và đánh giá hệ thống. Khi tham khảo và mua sắm thiết bị tại hiokivietnam, người dùng sẽ nhận được những lợi ích thiết thực sau:

Tiếp cận hệ sinh thái sản phẩm đa dạng: Dễ dàng tìm hiểu và lựa chọn các dòng thiết bị đo điện phong phú, từ các máy đo cầm tay cơ bản đến các hệ thống phân tích công suất chuyên sâu, đáp ứng đầy đủ nhu cầu đo dòng điện nhỏ đặc thù.
Tư vấn giải pháp kỹ thuật chuyên sâu: Đội ngũ chuyên gia giàu kinh nghiệm luôn sẵn sàng hỗ trợ tư vấn giải pháp đo lường tối ưu nhất, giúp khách hàng giải quyết chính xác bài toán kỹ thuật cụ thể và tiết kiệm chi phí đầu tư.
Đảm bảo nguồn gốc chính hãng: Nhận thông tin sản phẩm minh bạch, rõ ràng từ nhà phân phối chính hãng với đầy đủ giấy tờ chứng nhận, mang lại sự an tâm tuyệt đối về chất lượng và độ bền bỉ của thiết bị trong môi trường công nghiệp.
Dịch vụ hậu mãi chuyên nghiệp: Hưởng trọn vẹn các chính sách hỗ trợ sau bán hàng như hướng dẫn sử dụng chi tiết, hỗ trợ hiệu chuẩn định kỳ và chế độ bảo hành chính hãng uy tín, giúp duy trì độ tin cậy của phép đo theo thời gian.
Nâng cao năng lực cạnh tranh: Việc trang bị thiết bị đo lường chuẩn xác giúp doanh nghiệp rút ngắn thời gian nghiên cứu, giảm thiểu sai số trong quy trình kiểm tra và đảm bảo chất lượng sản phẩm cuối cùng trước khi đưa ra thị trường.

Đối với những đơn vị đang làm việc trong lĩnh vực nghiên cứu điện tử, sản xuất bo mạch hoặc phát triển thiết bị công nghệ, việc trang bị công cụ đo lường phù hợp là bước đầu tư thông minh. Hioki là thương hiệu thiết bị đo điện được nhiều doanh nghiệp và kỹ sư sử dụng trong các hoạt động đo lường kỹ thuật.
