Bạn chạm vào vỏ kim loại của máy giặt và cảm thấy tê tê. Aptomat chống rò (ELCB) nhảy liên tục mà không biết nguyên nhân từ đâu. Hóa đơn điện tăng dù không dùng thêm thiết bị nào. Đó là những triệu chứng điển hình của dòng rò điện (Leakage Current) — một trong những mối nguy hiểm phổ biến nhất trong hệ thống điện nhưng lại khó phát hiện nhất bằng mắt thường.
Dòng rò không làm thiết bị ngừng hoạt động ngay. Không có âm thanh báo hiệu. Không có đèn cảnh báo. Nhưng nó có thể giết người trong vài giây — hoặc âm thầm gây cháy trong vài tháng.
.png)
I. Dòng Rò Điện Là Gì?
Dòng rò (Leakage Current): là dòng điện chảy ra ngoài con đường dẫn điện thiết kế — thay vì chạy từ pha qua thiết bị về trung tính, một phần dòng điện "rò" qua lớp cách điện, ra vỏ thiết bị, ra đất, hoặc ra bất kỳ vật dẫn điện nào tiếp xúc với dây dẫn.
Hãy hình dung hệ thống điện như một con kênh có bờ bao kín. Nước (dòng điện) phải chảy đúng theo lòng kênh. Dòng rò là nước thấm qua những vết nứt trong bờ kênh — ban đầu chỉ vài giọt, sau đó nhiều hơn khi vết nứt mở rộng dần.
Dòng rò xuất hiện từ nhiều nguyên nhân khác nhau, trong đó phổ biến nhất là:
Cách điện suy giảm: Vỏ nhựa PVC của dây cáp lão hóa theo thời gian do nhiệt độ, độ ẩm và tia UV. Sau 10–15 năm, lớp vỏ trở nên giòn, nứt vi mô — dòng rò bắt đầu xuất hiện và tăng dần.
Ẩm thấm vào thiết bị: Nước hoặc hơi ẩm bên trong thiết bị điện tạo ra con đường dẫn điện không mong muốn từ cuộn dây, mạch điện ra vỏ kim loại.
Tụ điện lọc nhiễu (X/Y capacitor): Đây là nguồn dòng rò được thiết kế có chủ đích trong hầu hết thiết bị điện tử hiện đại — máy tính, biến tần, màn hình, tủ lạnh inverter. Tụ lọc nhiễu nối giữa dây pha/trung tính và đất để lọc nhiễu điện từ, nhưng vô tình tạo ra dòng rò từ 0.5mA đến vài mA ngay cả khi thiết bị hoạt động bình thường. Khi nhiều thiết bị như vậy chạy cùng lúc, tổng dòng rò cộng lại có thể vượt ngưỡng tác động của ELCB 30mA — gây nhảy aptomat không rõ lý do.
.png)
II. Dòng Rò Nguy Hiểm Đến Mức Nào?
Độ nguy hiểm của dòng rò phụ thuộc vào cường độ và thời gian tiếp xúc. Theo tiêu chuẩn IEC 60479:
- Dưới 1mA: Không cảm nhận được, hoàn toàn an toàn.
- 1–10mA: Bắt đầu cảm thấy tê, có thể không buông được vật đang nắm.
- 10–30mA: Co cơ mạnh, khó thở, nguy hiểm nếu kéo dài trên 3 giây.
- 30–300mA: Rung tâm thất (ventricular fibrillation) — ngưỡng tử vong. ELCB 30mA được thiết kế để ngắt tại ngưỡng này.
- Trên 300mA: Bỏng điện nghiêm trọng, tử vong gần như chắc chắn nếu không ngắt điện kịp.
Ngoài nguy cơ giật điện, dòng rò còn gây cháy âm ỉ: dòng rò nhỏ (vài mA đến vài chục mA) chạy qua điểm cách điện kém tạo nhiệt cục bộ — không đủ để nhảy aptomat nhưng đủ để đốt cháy vật liệu cách điện xung quanh sau nhiều giờ hoặc nhiều ngày. Đây là nguyên nhân của nhiều vụ cháy nhà xảy ra ban đêm khi không ai phát hiện.
III. Phân Biệt 3 Loại Dòng Rò Thường Gặp
Dòng rò cách điện (Insulation Leakage Current): Dòng điện chạy qua lớp cách điện bị hỏng — từ dây pha ra vỏ kim loại hoặc ra đất. Đây là loại nguy hiểm nhất, thường là dấu hiệu cách điện đang suy giảm nghiêm trọng. Cần đồng hồ đo điện trở cách điện (Megger) để phát hiện nguồn gốc.
Dòng rò tụ điện (Capacitive Leakage Current): Dòng điện chạy qua tụ lọc nhiễu bên trong thiết bị. Bình thường và được nhà sản xuất tính toán — nhưng tổng cộng của nhiều thiết bị có thể gây vấn đề. Cần ampe kìm đo dòng rò để đo từng nhánh và tìm nhánh tích lũy quá mức.
Dòng rò chạm vỏ (Earth Fault Current): Dây pha chạm trực tiếp vào vỏ kim loại của thiết bị — dòng rò lớn, thường đủ để nhảy ELCB ngay. Nguy hiểm nhất khi hệ thống tiếp đất yếu (điện trở tiếp đất cao), ELCB có thể không tác động kịp.
IV. Đo Dòng Rò Bằng Thiết Bị Nào?

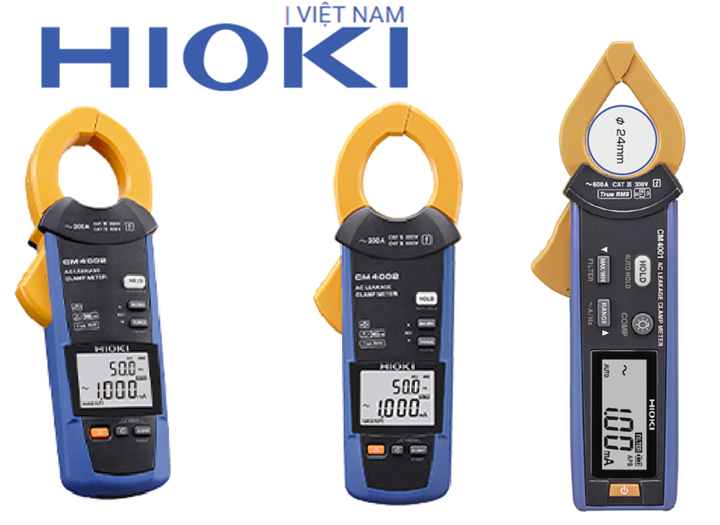

Công cụ 1 - Ampe kìm đo dòng rò Hioki CM4001 / CM4002 / CM4003:
Đây là công cụ chuyên dụng và phổ biến nhất. Khác với ampe kìm thông thường chỉ đo dòng điện lớn (A), ampe kìm đo dòng rò có độ phân giải 0.01mA — đủ nhạy để phát hiện dòng rò cỡ mA trong khi hệ thống đang vận hành bình thường, không cần ngắt điện.
Cách đo: Kẹp ampe kìm đồng thời vào cả dây pha lẫn dây trung tính của một mạch. Trong hệ thống không có rò điện, dòng đi vào bằng dòng đi ra — tổng dòng qua kìm là 0. Nếu có dòng rò, một phần dòng điện "mất" qua con đường khác — kìm đo sẽ đo được phần mất đó chính là dòng rò.
Ứng dụng thực tế: Đo dòng rò từng nhánh trong tủ điện để tìm nhánh nào đang gây ELCB nhảy. Kiểm tra định kỳ dòng rò của từng thiết bị trong nhà máy.
CM4001: Đo dòng rò từ 0.01mA đến 60A, True RMS — phù hợp kiểm tra định kỳ tủ điện dân dụng và công nghiệp nhẹ.
CM4003: Dải đo rộng hơn, có Peak Hold để bắt dòng rò đỉnh tức thời — phù hợp điều tra sự cố ELCB nhảy ngẫu nhiên.
.png)

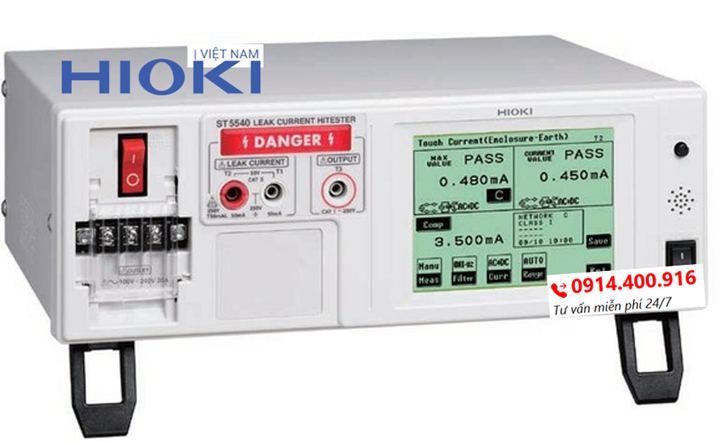

Công cụ 2 - Thiết bị đo dòng rò chuyên nghiệp Hioki ST5540 / ST5541:
Dành cho kiểm tra an toàn thiết bị điện theo tiêu chuẩn IEC/UL trong môi trường sản xuất và kiểm định. ST5540 đo dòng rò vận hành (touch current) của thiết bị theo tiêu chuẩn IEC 60990 — yêu cầu bắt buộc trước khi xuất xưởng thiết bị y tế, gia dụng và công nghiệp.

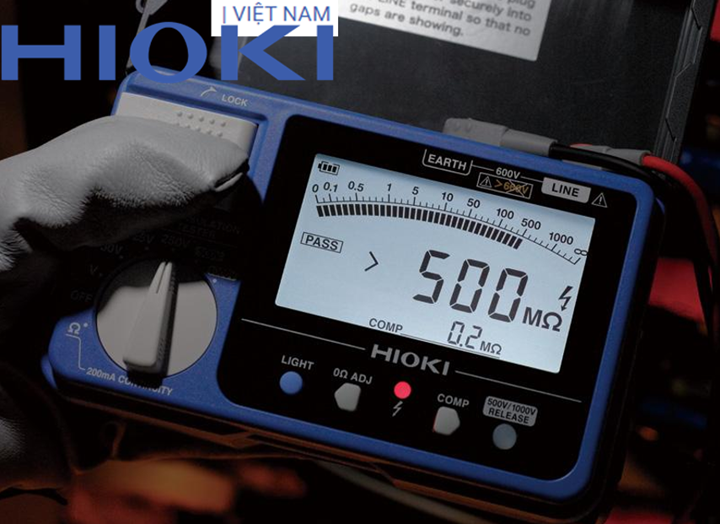

Công cụ 3 — Đồng hồ đo điện trở cách điện (khi cần tìm nguồn gốc):
Khi đã xác định được nhánh có dòng rò cao bằng ampe kìm, bước tiếp theo là tìm chính xác điểm cách điện hỏng bằng đồng hồ đo điện trở cách điện Hioki IR4056-21. Ngắt điện, dùng Megger thử từng đoạn cáp để khoanh vùng điểm hỏng.
V. Quy Trình Kiểm Tra Dòng Rò Định Kỳ
Kiểm tra dòng rò định kỳ nên thực hiện ít nhất 1 lần/năm cho hệ thống điện dân dụng và mỗi 3–6 tháng cho hệ thống công nghiệp. Quy trình gồm 3 bước:
Bước 1 — Đo tổng dòng rò tại tủ điện chính: Kẹp ampe kìm đo dòng rò vào toàn bộ dây pha và trung tính cùng lúc. Giá trị đo được là tổng dòng rò của toàn bộ hệ thống. Nếu vượt 30mA, cần điều tra thêm.
Bước 2 — Thu hẹp theo từng nhánh: Lần lượt kẹp kìm vào từng nhánh aptomat để tìm nhánh có dòng rò cao nhất.
Bước 3 — Thu hẹp đến từng thiết bị: Trong nhánh có vấn đề, lần lượt tắt từng thiết bị và quan sát dòng rò thay đổi để xác định thiết bị gây dòng rò.
VI. Mua Hàng Tại Hioki Việt Nam
Dòng rò là mối nguy hiểm tiềm ẩn mà không có bất kỳ thiết bị đo thông thường nào phát hiện được ngoài ampe kìm đo dong rò chuyên dụng. Hioki Việt Nam cung cấp đầy đủ dòng sản phẩm từ CM4001 đến CM4003 và thiết bị kiểm tra an toàn ST5540/ST5541, tất cả chính hãng Nhật Bản.
Liên hệ Hotline 0914.400.916,hoặc Website để được tư vấn miễn phí !
