Kiểm Soát Chiều Quay Động Cơ Để Tránh Vỡ Cánh Bơm Ly Tâm

Hệ thống điện ba pha là xương sống của mọi nhà máy công nghiệp, cung cấp năng lượng cho các tải lớn như động cơ, máy nén khí và băng tải. Trong quá trình thi công hoặc bảo trì, việc đấu nối dây cáp nguồn vào tủ điện hoặc trực tiếp vào cầu đấu động cơ là công việc thường nhật của kỹ thuật viên cơ điện. Tuy nhiên, sự đơn giản bề mặt của ba dây dẫn R-S-T (hoặc L1-L2-L3) ẩn chứa một nguyên tắc vật lý nghiêm ngặt mà mắt thường không thể nhìn thấy.

Chỉ cần sơ suất hoán đổi vị trí của hai trong ba dây pha bất kỳ, từ trường quay bên trong động cơ sẽ đảo chiều ngay lập tức. Điều này dẫn đến hậu quả là động cơ quay ngược lại so với thiết kế ban đầu. Đối với một số thiết bị đơn giản, việc này có thể chỉ gây bất tiện, nhưng đối với các hệ thống thủy lực, bơm cao áp hay máy nén trục vít, việc quay ngược dù chỉ trong vài giây cũng đủ gây ra những hư hỏng cơ khí thảm khốc.

Để ngăn chặn rủi ro này trước khi cấp nguồn chính thức, kỹ thuật viên bắt buộc phải kiểm tra tính đúng đắn của thứ tự pha. Việc sử dụng đồng hồ chỉ thị pha chuyên dụng là phương án kỹ thuật tiêu chuẩn để xác định chiều quay của từ trường, đảm bảo sự tương thích tuyệt đối giữa nguồn điện lưới và yêu cầu vận hành của thiết bị, thay vì dựa vào các phương pháp thử nghiệm rủi ro kiểu cũ.

Kiểm Soát Chiều Quay Động Cơ Để Tránh Vỡ Cánh Bơm Ly Tâm

I. NGUYÊN LÝ TỪ TRƯỜNG QUAY VÀ SỰ PHỨC TẠP TRONG MẠNG LƯỚI ĐIỆN CÔNG NGHIỆP CŨ

Trong lý thuyết kỹ thuật điện, thứ tự pha (Phase Sequence) xác định chiều quay của từ trường trong cuộn dây stator của động cơ không đồng bộ ba pha. Khi các pha điện áp đạt đỉnh theo trình tự thời gian L1 -> L2 -> L3, động cơ sẽ quay theo chiều thuận (thường là chiều kim đồng hồ). Ngược lại, nếu trình tự bị đảo lộn, trục động cơ sẽ quay nghịch.

Trên thực tế, tại các nhà máy mới xây dựng, hệ thống cáp điện thường được đánh dấu màu sắc chuẩn chỉ (ví dụ: Đỏ - Vàng - Xanh hoặc Nâu - Đen - Xám). Tuy nhiên, thách thức thực sự nằm ở các nhà máy cũ hoặc các hệ thống đã qua nhiều lần cải tạo, sửa chữa.

Màu sắc của lớp vỏ cách điện bị phai màu do nhiệt độ và thời gian, khiến việc phân biệt bằng mắt thường trở nên bất khả thi.
Các nhà thầu thi công trước đó có thể đã đấu nối không theo quy chuẩn màu sắc, hoặc thực hiện đảo pha tại một vị trí khuất nào đó trong hệ thống thang máng cáp để sửa lỗi cục bộ.
Việc đấu nối cáp ngầm hoặc cáp đi trong ống gen không cho phép kỹ thuật viên dò lại đường đi của dây từ nguồn đến tải.

Trong những tình huống "mù mờ" thông tin như vậy, việc tin tưởng tuyệt đối vào màu dây hoặc ký hiệu cũ trên tủ điện là một canh bạc lớn. Điện áp ba pha 380V/400V không cho phép sai sót. Lúc này, công cụ đo lường đóng vai trò như "đôi mắt" nhìn thấy được chiều di chuyển vô hình của dòng điện, xác nhận xem nguồn cấp tại điểm đấu nối có thực sự tuân theo trình tự mong muốn hay không.

II. HẬU QUẢ CƠ KHÍ KHI HỆ THỐNG VẬN HÀNH NGƯỢC CHIỀU

Vấn đề không chỉ dừng lại ở việc động cơ không hoạt động, mà nghiêm trọng hơn là sự phá hủy thiết bị. Trong ngành công nghiệp xử lý nước hoặc HVAC (điều hòa không khí trung tâm), các thiết bị như bơm ly tâm và máy nén khí trục vít cực kỳ nhạy cảm với chiều quay.

Khi xảy ra sự cố cấp nguồn sai thứ tự pha, các vấn đề sau sẽ phát sinh ngay lập tức:

Hư hỏng phớt cơ khí và trục bơm: Đối với bơm ly tâm, cánh bơm thường được cố định vào trục bằng ren xoắn. Thiết kế ren này có xu hướng tự siết chặt khi quay đúng chiều. Nếu quay ngược, lực quán tính và lực cản của nước có thể khiến cánh bơm bị vặn lỏng ra, va đập vào buồng bơm (volute casing), gây vỡ cánh hoặc cong trục.
Mất áp suất và gián đoạn quy trình: Một chiếc quạt ly tâm khi quay ngược vẫn có thể thổi gió (với lưu lượng chỉ bằng khoảng 30-40% thiết kế) nhưng tiếng ồn và độ rung sẽ tăng vọt. Điều này khiến kỹ thuật viên thiếu kinh nghiệm lầm tưởng hệ thống đang hoạt động nhưng bị nghẹt lọc, dẫn đến chẩn đoán sai và mất thời gian xử lý.
Hư hỏng máy nén trục vít: Đây là thiết bị đắt tiền trong hệ thống khí nén và chiller. Cặp trục vít được chế tạo với độ chính xác micromet. Nếu quay ngược, quá trình nén khí không diễn ra, dầu bôi trơn không được bơm lên, dẫn đến kẹt trục và cháy động cơ chỉ trong tích tắc.

Chính vì những rủi ro hiện hữu này, quy trình "nhấp thử" (jogging) - tức là cấp điện trong tích tắc để xem chiều quay của motor - đang dần bị loại bỏ ở các công trình yêu cầu tiêu chuẩn an toàn cao. Thay vào đó, việc xác định pha tĩnh trước khi đóng điện là bắt buộc.

III. CÔNG NGHỆ CẢM ỨNG TĨNH ĐIỆN VÀ AN TOÀN TRONG KHÔNG GIAN HẸP

Môi trường làm việc của kỹ thuật viên điện thường là các phòng kỹ thuật chật hẹp, các tủ điện phân phối dày đặc dây dẫn và thanh cái (busbar). Phương pháp kiểm tra thứ tự pha truyền thống sử dụng các que đo kim loại tiếp xúc trực tiếp đang bộc lộ nhiều hạn chế về an toàn.Việc phải chọc que đo vào các điểm tiếp xúc mang điện áp 380V tiềm ẩn nguy cơ phóng điện hồ quang nếu tay thao tác bị trượt hoặc vô tình làm ngắn mạch hai pha.

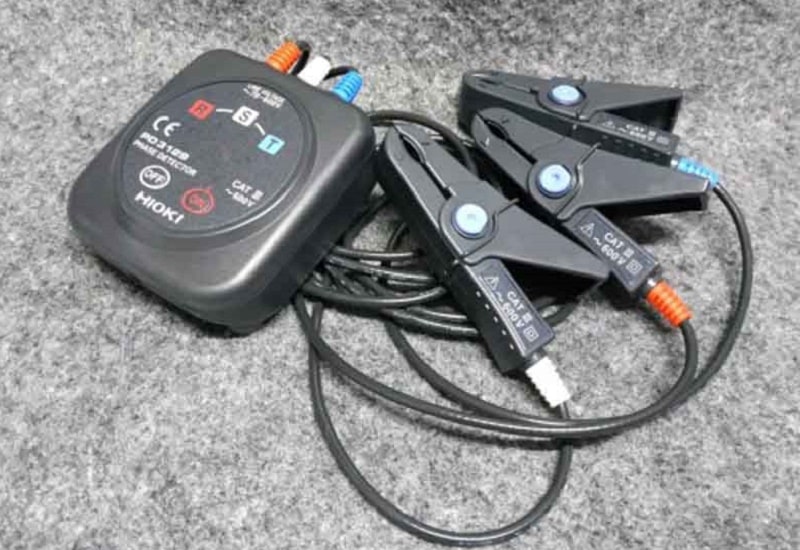

Hơn nữa, nhiều loại cáp điện hiện đại được bọc kỹ lưỡng, không để lộ phần dẫn điện, buộc kỹ thuật viên phải tuốt vỏ dây – một hành động xâm phạm đến tính toàn vẹn của lớp cách điện. Công nghệ đo lường hiện đại đã chuyển dịch sang phương pháp cảm ứng không tiếp xúc (Non-metallic contact). Thiết bị sử dụng các kẹp cảm biến kẹp bên ngoài vỏ cách điện của dây dẫn.

Ưu điểm của phương pháp tiếp cận này tại hiện trường:

Một là tính an toàn tuyệt đối cho người vận hành. Không có bất kỳ điểm tiếp xúc kim loại nào giữa thiết bị đo và nguồn điện sống. Kỹ thuật viên có thể thao tác thoải mái mà không lo ngại về các cú sốc điện hay ngắn mạch, ngay cả khi không đeo găng tay cách điện chuyên dụng (mặc dù quy định an toàn vẫn yêu cầu).

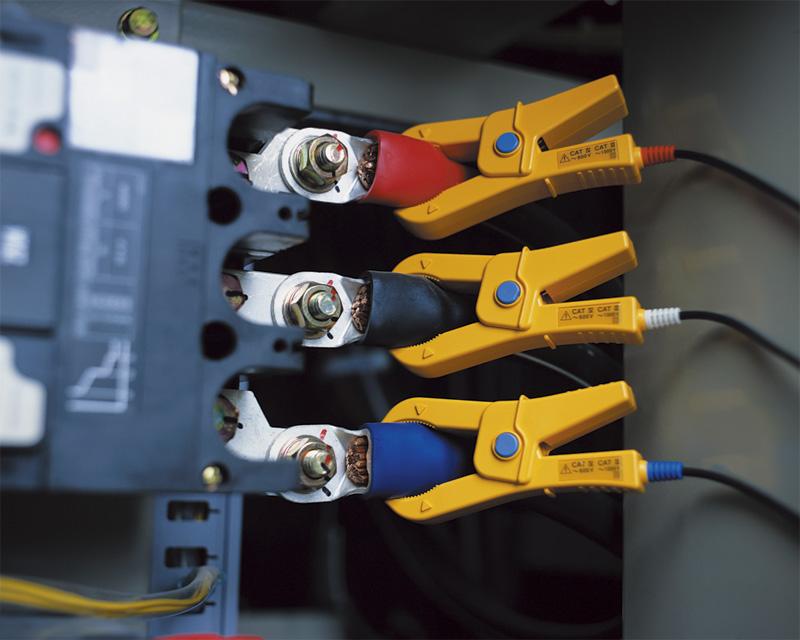

Hai là khả năng làm việc trên các dây dẫn đã được đấu nối hoàn thiện. Trong các tủ điện điều khiển đã được nghiệm thu, việc tháo dây ra để đo rồi đấu lại là điều cấm kỵ vì có thể làm lỏng điểm tiếp xúc (loose connection). Cảm biến kẹp ngoài cho phép kiểm tra ngay trên dây dẫn đang nằm yên vị trong máng hoặc đang đấu vào aptomat mà không làm xáo trộn hiện trạng.

Ba là tín hiệu trực quan thông qua đèn LED và âm thanh. Trong môi trường nhà máy ồn ào, việc nghe tiếng "bíp" liên tục báo hiệu đúng thứ tự pha hoặc tín hiệu ngắt quãng báo lỗi giúp người thợ nhận định kết quả nhanh chóng mà không cần nhìn chằm chằm vào màn hình số, giúp họ tập trung quan sát xung quanh để đảm bảo an toàn.

IV. QUY TRÌNH KIỂM SOÁT ĐẤU NỐI TẠI CÁC DỰ ÁN CẢI TẠO HỆ THỐNG ĐIỆN

Đối với các dự án cải tạo (Retrofit) hoặc di dời máy móc, công tác xác định pha càng trở nên quan trọng hơn cả lắp mới. Tại đây, kỹ thuật viên thường phải đối mặt với "ma trận" dây cũ và dây mới đan xen.

Quy trình chuẩn hóa để đảm bảo thiết bị quay đúng chiều thường bao gồm các bước sau:

Bước 1: Khảo sát nguồn tổng và đánh dấu

Trước khi ngắt cầu dao để đấu nối máy mới, cần xác định thứ tự pha của nguồn hiện hữu. Nếu nhà máy đang hoạt động bình thường, thứ tự pha tại thanh cái chính được xem là chuẩn. Sử dụng thiết bị đo để xác nhận và ghi chú lại (ví dụ: L1 là dây ngoài cùng bên trái).

Bước 2: Kiểm tra cáp nhánh trước khi đấu vào tải

Sau khi kéo cáp từ tủ nguồn đến vị trí đặt máy, nhưng chưa đấu vào động cơ, cần cấp nguồn tạm thời (nếu an toàn cho phép) để kiểm tra đầu dây phía tải. Đảm bảo rằng thứ tự pha R-S-T tại đầu nguồn vẫn được giữ nguyên vẹn khi đến cuối đường dây. Việc này loại trừ khả năng cáp bị đấu chéo (cross-wiring) tại các hộp nối trung gian.

Bước 3: Xác định chiều quay của động cơ khi chưa cấp điện

Một số dòng thiết bị đo lường cao cấp còn có chức năng xác định chiều quay của motor ở trạng thái không điện (Static Motor Rotation). Bằng cách xoay trục động cơ bằng tay trong khi kết nối thiết bị đo với ba đầu dây motor, kỹ thuật viên có thể biết được nếu đấu theo thứ tự A-B-C thì motor sẽ quay chiều nào. Đây là tính năng cực kỳ hữu ích cho các motor đã lắp đặt sẵn trong máy, khó quan sát trục quay.

Việc tuân thủ quy trình này giúp loại bỏ hoàn toàn yếu tố "thử vận may". Khi nút Start được nhấn lần đầu tiên, kỹ thuật viên có thể tự tin 100% rằng hệ thống sẽ vận hành trơn tru, áp suất lên đúng, băng tải chạy về phía trước chứ không phải dồn hàng ngược lại.

V. VAI TRÒ TRONG CÔNG TÁC BẢO TRÌ DỰ PHÒNG VÀ KHẮC PHỤC SỰ CỐ

Không chỉ dùng cho việc lắp đặt mới, việc kiểm tra thứ tự pha còn là một phần trong chẩn đoán sự cố . Một tình huống thường gặp là sau khi công ty điện lực sửa chữa lưới điện khu vực hoặc bảo trì trạm biến áp, họ có thể vô tình đảo pha nguồn cấp vào nhà máy. Khi đó, toàn bộ máy móc trong nhà máy đều quay ngược hoặc hệ thống bảo vệ mất pha/đảo pha sẽ kích hoạt, ngắt toàn bộ điện. Nếu không có thiết bị đo để xác nhận nhanh rằng "nguồn lưới đã bị đảo pha", đội ngũ bảo trì nội bộ có thể hoang mang đi tìm lỗi trong từng máy móc, gây lãng phí thời gian chết vô ích.

Thêm vào đó, thiết bị còn giúp phát hiện tình trạng mất pha. Một động cơ ba pha nếu bị mất một pha trong khi đang chạy sẽ bị quá dòng (overload) và cháy cuộn dây rất nhanh. Các đèn chỉ thị trên thiết bị đo sẽ cho biết ngay lập tức pha nào đang bị thiếu điện áp, giúp khoanh vùng lỗi là do đứt cầu chì, hỏng tiếp điểm khởi động từ hay đứt cáp ngầm.

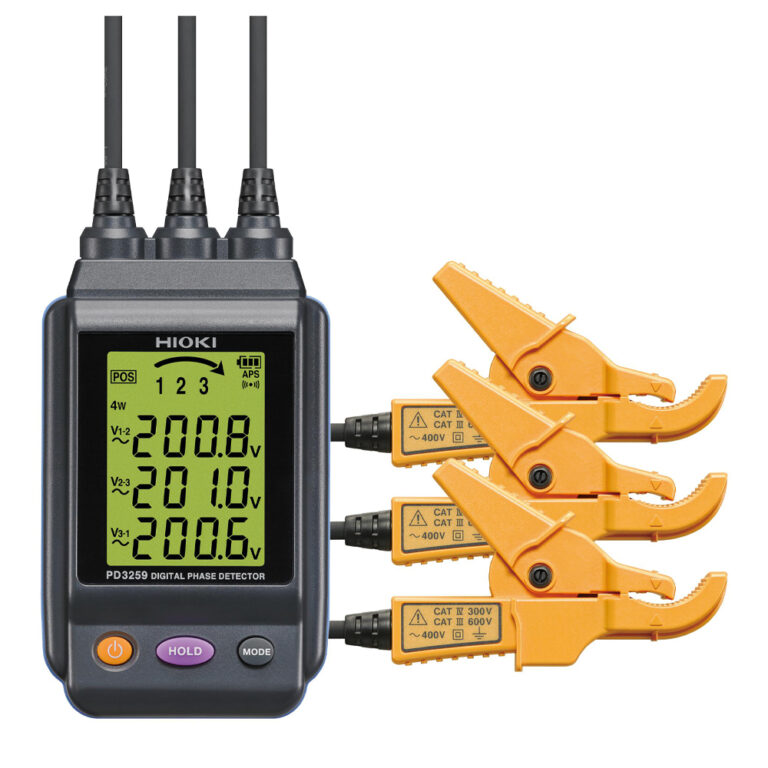

Sự linh hoạt trong thiết kế của các dòng máy hiện đại – với nam châm hít vào tủ bảng điện, dây đo dài và đầu kẹp phù hợp với nhiều kích cỡ dây (từ dây điều khiển nhỏ đến cáp động lực lớn) – biến chúng thành vật bất ly thân trong túi đồ nghề của người thợ điện chuyên nghiệp. Nó biến những khái niệm trừu tượng của kỹ thuật điện thành các tín hiệu đèn LED Xanh/Đỏ rõ ràng, giúp ra quyết định chính xác trong tích tắc.

VI. MUA SẮM THIẾT BỊ ĐO LƯỜNG CHÍNH HÃNG TẠI HIOKI VIỆT NAM

Trên thị trường có nhiều loại bút thử điện hoặc đồng hồ vạn năng tích hợp chức năng đo pha, tuy nhiên, để hoạt động chuyên sâu và an toàn trong môi trường công nghiệp, bạn cần một thiết bị chuyên dụng được thiết kế và kiểm nghiệm theo các tiêu chuẩn quốc tế nghiêm ngặt.

Hioki Vietnam là địa chỉ tin cậy cung cấp các giải pháp đo lường điện năng hàng đầu từ Nhật Bản. Khi mua sắm thiết bị chỉ thị pha tại đây, khách hàng được đảm bảo:

Công nghệ cảm ứng không tiếp xúc tiên tiến: Các dòng sản phẩm của Hioki nổi tiếng thế giới với công nghệ kẹp ngoài vỏ cách điện, đảm bảo tiêu chuẩn an toàn CAT III hoặc CAT IV, bảo vệ tối đa cho người dùng trước các sự cố quá áp đột ngột.
Thiết kế trực quan, dễ sử dụng: Sản phẩm được thiết kế với giao diện thân thiện, đèn báo rõ ràng, dễ dàng thao tác ngay cả với người mới sử dụng hoặc trong điều kiện ánh sáng kém.
Độ bền bỉ chuẩn công nghiệp: Vỏ máy chịu va đập, chống bụi và hoạt động ổn định trong dải nhiệt độ rộng, phù hợp với môi trường khắc nghiệt của các nhà xưởng hay công trường xây dựng tại Việt Nam.
Hỗ trợ kỹ thuật trọn đời: Đội ngũ chuyên gia của Hioki Vietnam luôn sẵn sàng tư vấn cách sử dụng, giải đáp các thắc mắc về kỹ thuật đo lường và hỗ trợ bảo hành chính hãng nhanh chóng.

Đừng để những rủi ro về đấu nối ngược pha làm ảnh hưởng đến tiến độ dự án hay uy tín nghề nghiệp của bạn. Hãy trang bị ngay những công cụ đo lường chất lượng nhất từ Hioki Vietnam để làm chủ mọi hệ thống điện ba pha một cách chuyên nghiệp và an toàn nhất.
