Trong bất kỳ hệ thống điện nào – từ dân dụng đến công nghiệp – yếu tố an toàn và độ tin cậy luôn được đặt lên hàng đầu. Một trong những phương pháp quan trọng nhưng thường bị xem nhẹ chính là đo điện trở cách điện. Đây không chỉ là một bước kiểm tra kỹ thuật đơn thuần, mà còn là lá chắn bảo vệ con người, thiết bị và toàn bộ hệ thống vận hành.
Vai trò cốt lõi của đo điện trở cách điện
1. Đảm bảo an toàn cho con người
Đây là vai trò quan trọng nhất.
Nếu không đo cách điện:
- Dòng điện rò có thể đi qua cơ thể
- Gây điện giật, thậm chí tử vong
Khi đo định kỳ:
- Phát hiện sớm rò điện
- Ngăn chặn tai nạn
Đây là yêu cầu bắt buộc trong nhiều tiêu chuẩn an toàn.
2. Ngăn ngừa cháy nổ hệ thống điện
Rò điện là một trong những nguyên nhân chính gây cháy.
Cơ chế:
- Dòng rò → sinh nhiệt
- Nhiệt tích tụ → cháy dây dẫn
Đo cách điện giúp:
- Phát hiện điểm yếu
- Ngăn cháy nổ từ sớm
3. Bảo vệ thiết bị điện
Các thiết bị như:
- Động cơ
- Máy biến áp
- Tủ điện
… đều phụ thuộc vào lớp cách điện.
Khi cách điện kém:
- Thiết bị nóng lên
- Giảm hiệu suất
- Dễ hỏng
Đo định kỳ giúp:
- Kéo dài tuổi thọ thiết bị
- Giảm chi phí sửa chữa
4. Đảm bảo hệ thống vận hành ổn định
Một hệ thống điện ổn định cần:
- Không rò điện
- Không mất cân bằng
Đo cách điện giúp:
- Phát hiện lỗi tiềm ẩn
- Tránh sự cố bất ngờ
5. Tuân thủ tiêu chuẩn kỹ thuật
Trong công nghiệp, việc đo cách điện là bắt buộc theo:
- Tiêu chuẩn an toàn điện
- Quy định vận hành
Nếu không thực hiện:
- Có thể bị xử phạt
- Không đạt kiểm định
Ứng dụng thực tế của đo điện trở cách điện
1. Trong hệ thống điện dân dụng
- Kiểm tra dây điện trong nhà
- Phát hiện rò điện
2. Trong nhà xưởng, công nghiệp
- Kiểm tra tủ điện
- Động cơ sản xuất
3. Trong ngành điện lực
- Kiểm tra đường dây
- Trạm biến áp
4. Trong bảo trì thiết bị
- Kiểm tra định kỳ
- Phòng ngừa hư hỏng
5. Hậu quả khi không đo điện trở cách điện
- Nguy cơ điện giật→ Ảnh hưởng trực tiếp đến con người
- Cháy nổ→ Thiệt hại lớn về tài sản
- Hỏng thiết bị→ Tốn chi phí sửa chữa
- Gián đoạn sản xuất→ Ảnh hưởng doanh thu
Đây là lý do doanh nghiệp luôn kiểm tra định kỳ.
Các yếu tố ảnh hưởng đến điện trở cách điện
- Độ ẩm→ Làm giảm cách điện
- Nhiệt độ→ Làm lão hóa vật liệu
- Thời gian sử dụng→ Cách điện bị xuống cấp
- Hóa chất→ Ăn mòn lớp cách điện
Vì vậy cần đo thường xuyên.
Khi nào cần đo điện trở cách điện?
- Trước khi đưa thiết bị vào sử dụng
- Sau khi sửa chữa
- Định kỳ (3–6 tháng)
- Khi nghi ngờ có sự cố
Giá trị điện trở cách điện bao nhiêu là đạt?
Tùy thiết bị, nhưng:
- 1 MΩ → chấp nhận
- 10 MΩ → tốt
- < 1 MΩ → nguy hiểm
Cần tham khảo tiêu chuẩn cụ thể.
Xu hướng hiện đại trong đo cách điện
Hiện nay:
- Thiết bị đo kỹ thuật số
- Kết nối dữ liệu
- Phân tích tự động
Giúp:
- Đo nhanh
- Chính xác
- Lưu trữ dữ liệu
Phân tích cơ chế dòng rò – Vì sao đo cách điện lại quan trọng?
Để hiểu sâu vai trò của đo điện trở cách điện, cần hiểu bản chất của dòng rò (leakage current).
1. Cơ chế xảy ra:
- Lớp cách điện bị suy giảm
- Điện áp cao tạo ra dòng rò nhỏ
Dòng rò chạy qua:
- Vỏ thiết bị
- Đất
- Hoặc người
2.Vấn đề nguy hiểm:
- Dòng rò ban đầu rất nhỏ → khó phát hiện
- Nhưng theo thời gian sẽ tăng dần
Nếu không đo:
→ Không thể phát hiện sớm
Kết luận:
Đo điện trở cách điện chính là cách “nhìn thấy rủi ro vô hình” trong hệ thống điện.
Mối liên hệ giữa điện trở cách điện và hiệu suất hệ thống
Nhiều người chỉ nghĩ đo cách điện để đảm bảo an toàn, nhưng thực tế nó còn ảnh hưởng đến hiệu suất vận hành.
Khi cách điện tốt:
- Dòng điện tập trung đúng tải
- Không thất thoát năng lượng
Khi cách điện kém:
- Xuất hiện dòng rò
- Tổn hao điện năng
- Thiết bị nóng lên
Hệ quả:
- Giảm hiệu suất
- Tăng chi phí điện
Đo cách điện = kiểm soát tổn thất năng lượng
Vai trò trong bảo trì dự
Đây là ứng dụng hiện đại rất quan trọng.
Bảo trì truyền thống:
Chờ hỏng → sửa
Bảo trì dự đoán:
- Đo cách điện định kỳ
- Theo dõi xu hướng giảm
Ví dụ:
- Tháng 1: 50 MΩ
- Tháng 3: 20 MΩ
- Tháng 6: 5 MΩ
→ Có dấu hiệu xuống cấp
Lúc này:
Có thể bảo trì trước khi hỏng
Lợi ích:
- Giảm downtime
- Tiết kiệm chi phí
- Tăng độ tin cậy
Vai trò trong kiểm định và nghiệm thu hệ thống điện
Trước khi đưa hệ thống vào vận hành, đo cách điện là bước bắt buộc.
Áp dụng trong:
- Công trình xây dựng
- Nhà máy
- Tòa nhà
Mục đích:
- Đảm bảo hệ thống đạt chuẩn
- Phát hiện lỗi lắp đặt
Nếu bỏ qua:
Nguy cơ lỗi ngay khi vận hành
Vai trò trong an toàn phòng cháy chữa cháy (PCCC)
Rò điện là nguyên nhân hàng đầu gây cháy điện.
Chuỗi nguy hiểm:
- Cách điện kém → rò điện
- Rò điện → sinh nhiệt
- Nhiệt → cháy
Đo cách điện giúp:
Cắt đứt chuỗi này từ đầu
Đây là lý do:
Nhiều hệ thống PCCC yêu cầu kiểm tra định kỳ
Ảnh hưởng của điều kiện vận hành đến kết quả đo
1.Nhiệt độ:
Nhiệt cao → giảm điện trở cách điện
2. Độ ẩm:
Độ ẩm cao → tăng dòng rò
3. Điện áp:
Điện áp cao → dễ phát hiện lỗi
Vì vậy:
Kết quả đo cần được phân tích theo điều kiện môi trường
Đo điện trở cách điện trong từng loại thiết bị
1.Dây dẫn và cáp điện
- Kiểm tra trước khi lắp đặt
- Kiểm tra sau thời gian sử dụng
2. Động cơ điện
- Phát hiện lão hóa cách điện
- Tránh cháy cuộn dây
3. Máy biến áp
Kiểm tra lớp cách điện dầu và cuộn dây
4. Tủ điện
Kiểm tra hệ thống tổng thể
Mỗi thiết bị có tiêu chuẩn riêng → cần hiểu đúng khi đo
Chi phí vs lợi ích – Vì sao đo cách điện “rất đáng đầu tư”
1.Chi phí:
- Thiết bị đo
- Nhân công
2.Lợi ích:
- Tránh cháy nổ
- Tránh hỏng thiết bị
- Giảm downtime
So sánh:
- Chi phí đo: nhỏ
- Thiệt hại sự cố: rất lớn
- ROI cực kỳ cao
Những sai lầm khi đánh giá kết quả đo
- Chỉ nhìn 1 lần đo→ Không thấy xu hướng
- So sánh sai tiêu chuẩn→ Đánh giá sai
- Không tính môi trường→ Kết quả không chính xác
Cần:
- So sánh theo thời gian
- Phân tích toàn diện
Vai trò trong chuyển đổi số ngành điện
Hiện nay, đo cách điện đang được tích hợp vào:
- Hệ thống IoT
- Phần mềm quản lý bảo trì
Lợi ích:
- Theo dõi từ xa
- Cảnh báo sớm
- Phân tích dữ liệu
Mối liên hệ giữa điện trở cách điện và tuổi thọ thiết bị
Một trong những yếu tố quyết định tuổi thọ thiết bị điện chính là chất lượng lớp cách điện.
Cơ chế lão hóa:
- Nhiệt độ cao → phá vỡ cấu trúc vật liệu
- Độ ẩm → làm giảm khả năng cách điện
- Điện áp → gây stress điện môi
Hệ quả:
- Điện trở cách điện giảm dần theo thời gian
- Nguy cơ chập cháy tăng lên
Nếu không đo định kỳ:
→ Không thể biết thiết bị đang “già đi” như thế nào
Đo cách điện = theo dõi sức khỏe thiết bị theo thời gian
Vai trò trong quản lý rủi ro kỹ thuật
Trong kỹ thuật điện, mọi hệ thống đều có rủi ro tiềm ẩn.
Các loại rủi ro:
- Rò điện
- Chập điện
- Cháy nổ
Đo điện trở cách điện giúp:
- Xác định mức độ rủi ro
- Phân loại thiết bị nguy hiểm
Ví dụ:
- Thiết bị A: 50 MΩ → an toàn
- Thiết bị B: 2 MΩ → cần theo dõi
- Thiết bị C: 0.5 MΩ → nguy hiểm
Nhờ đó:
Có kế hoạch xử lý ưu tiên
Vai trò trong kiểm soát chất lượng lắp đặt
Đo cách điện không chỉ dùng khi vận hành mà còn cực kỳ quan trọng khi:
- Lắp đặt mới
- Sửa chữa
- Nâng cấp hệ thống
Mục đích:
- Kiểm tra lỗi thi công
- Phát hiện dây bị hở, ẩm
Nếu không kiểm tra:
→ Lỗi sẽ xuất hiện ngay khi vận hành
Đo điện trở cách điện không chỉ là một bước kiểm tra kỹ thuật mà là yếu tố sống còn trong hệ thống điện
Sản phẩm liên quan

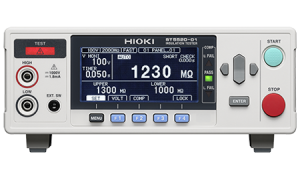

THIẾT BỊ KIỂM TRA CÁCH ĐIỆN ST5520
27.500.000 đ

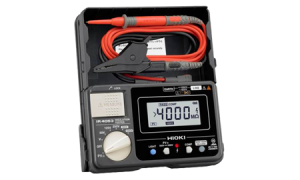

THIẾT BỊ ĐO CÁCH ĐIỆN ANALOG IR4017
