Vì sao aptomat không ngắt khi có sự cố?

Trong hệ thống điện dân dụng và công nghiệp, thiết bị đóng cắt tự động (Aptomat) luôn được mặc định là chốt chặn an toàn cuối cùng. Tuy nhiên, một nghịch lý nguy hiểm mà các kỹ sư điện thường phải đối mặt là tình trạng dây dẫn đã nóng chảy, lớp vỏ cách điện bốc khói hoặc thậm chí xảy ra hồ quang điện nhưng cần gạt của thiết bị bảo vệ vẫn giữ nguyên trạng thái đóng.

Nguyên nhân sâu xa của hiện tượng này nằm ở giá trị tổng trở của vòng lỗi (Loop Impedance) quá lớn, khiến dòng điện ngắn mạch không thể đạt đến ngưỡng kích hoạt cơ chế cắt nhanh. Khi chiều dài dây dẫn tăng lên hoặc chất lượng các điểm đấu nối suy giảm, điện trở của toàn mạch sẽ tăng theo, vô tình "bóp nghẹt" dòng điện sự cố xuống dưới mức cần thiết để bảo vệ an toàn. Đây là một rủi ro tiềm ẩn mà mắt thường không thể quan sát được, chỉ có thể được phát hiện qua các phép đo lường chuyên sâu.

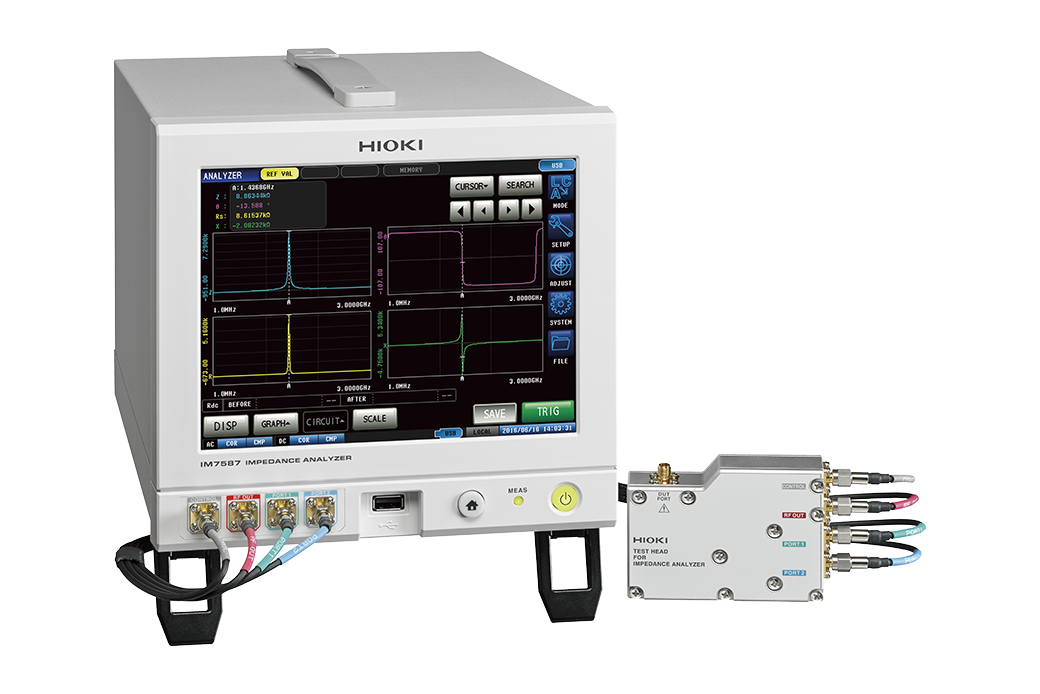

Để giải quyết bài toán hóc búa này, máy đo trở kháng vòng lặp chuyên dụng là công cụ kỹ thuật bắt buộc phải có trong quá trình kiểm tra và nghiệm thu hệ thống điện. Thiết bị này cho phép kỹ thuật viên xác định chính xác khả năng dẫn dòng sự cố của mạng lưới, từ đó tính toán xem liệu thiết bị bảo vệ hiện tại có thực sự hoạt động hiệu quả khi sự cố xảy ra hay không. Việc hiểu rõ bản chất vật lý của dòng điện lỗi thông qua các số liệu đo đạc chính là chìa khóa để ngăn ngừa các thảm họa cháy nổ điện.

I. CƠ CHẾ KÍCH HOẠT TỪ TRƯỜNG VÀ ĐIỂM MÙ CỦA DÒNG NGẮN MẠCH

Để hiểu rõ tại sao sự cố xảy ra mà điện không ngắt, chúng ta cần phân tích sâu về cấu tạo của thiết bị đóng cắt. Một Aptomat thông thường sở hữu hai cơ chế bảo vệ độc lập: bảo vệ quá tải bằng thanh lưỡng kim (hoạt động dựa trên nhiệt) và bảo vệ ngắn mạch bằng cuộn dây nam châm điện (hoạt động dựa trên từ trường). Trong khi cơ chế nhiệt cần thời gian dài để tích lũy nhiệt lượng trước khi ngắt, thì cơ chế từ trường được thiết kế để cắt mạch tức thì (trong vài mili giây) khi phát hiện dòng điện tăng vọt đột ngột.

Vấn đề nằm ở chỗ, cơ chế từ trường này cần một "cú hích" đủ mạnh. Mỗi loại Aptomat đều có một đường cong đặc tuyến (Curve B, C, D...) quy định ngưỡng dòng điện tối thiểu để kích hoạt chức năng cắt nhanh. Ví dụ, với loại đặc tuyến C phổ biến trong công nghiệp, dòng điện sự cố phải lớn gấp 5 đến 10 lần dòng định mức thì mới kích hoạt được nam châm điện. Nếu dòng điện ngắn mạch thực tế nhỏ hơn ngưỡng này, Aptomat sẽ "hiểu lầm" đó chỉ là một tình trạng quá tải nhẹ và tiếp tục duy trì dòng điện trong thời gian dài, chờ thanh lưỡng kim nóng lên. Trong khoảng thời gian chờ đợi đó (có thể lên tới vài chục giây), nhiệt lượng sinh ra tại điểm chập cháy đã đủ để phá hủy hoàn toàn lớp cách điện và gây hỏa hoạn.

Thiết bị đo lường chuyên dụng trong trường hợp này đóng vai trò xác định giá trị "Dòng ngắn mạch kỳ vọng" (Prospective Short Circuit Current - PSCC). Bằng cách đo đạc trực tiếp trên lưới điện đang hoạt động, thiết bị sẽ tính toán xem nếu chập mạch xảy ra tại điểm đó, dòng điện tối đa có thể đạt được là bao nhiêu. Nếu con số này thấp hơn ngưỡng cắt từ của Aptomat, kỹ sư sẽ biết ngay hệ thống đang nằm trong vùng nguy hiểm và cần có biện pháp can thiệp ngay lập tức.

II. TÁC ĐỘNG CỦA TỔNG TRỞ DÂY DẪN ĐẾN KHẢ NĂNG BẢO VỆ HỆ THỐNG

Tổng trở vòng lặp sự cố (Earth Fault Loop Impedance - Zs) là tổng hợp tất cả các giá trị điện trở trên đường đi của dòng điện từ nguồn, qua dây pha, đến điểm sự cố và quay trở về nguồn qua dây trung tính hoặc dây tiếp địa. Theo định luật Ohm, cường độ dòng điện tỷ lệ nghịch với điện trở. Do đó, nếu tổng trở này quá cao, dòng điện ngắn mạch sẽ bị suy giảm nghiêm trọng.

Có nhiều yếu tố vật lý trong hệ thống điện thực tế góp phần làm tăng giá trị tổng trở này mà các bản vẽ thiết kế thường bỏ qua:

Chiều dài dây dẫn kéo quá xa nguồn cấp khiến điện trở thuần của dây tăng lên đáng kể.
Tiết diện dây dẫn không đủ lớn so với chiều dài, làm tăng mật độ điện trở suất.
Các mối nối tại hộp chia dây, cầu đấu bị lỏng hoặc oxy hóa theo thời gian, tạo ra các điểm điện trở tiếp xúc lớn.
Chất lượng của hệ thống tiếp địa kém, điện trở đất cao làm cản trở dòng điện đi xuống đất khi có sự cố rò rỉ.

Trong môi trường công nghiệp, việc kéo đường dây điện dài hàng trăm mét từ trạm biến áp đến máy móc là điều bình thường. Chính khoảng cách này là "kẻ thù" của dòng ngắn mạch. Nếu không có thiết bị đo lường để kiểm tra thực tế, kỹ sư rất dễ mắc sai lầm khi chọn Aptomat có dòng định mức quá lớn, trong khi tổng trở dây dẫn lại cao, dẫn đến tình trạng "bảo vệ ảo" – có thiết bị bảo vệ nhưng không có khả năng tác động.

III. PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ AN TOÀN BẰNG CÔNG NGHỆ ĐO LƯỜNG TIÊN TIẾN

Để xác định chính xác tổng trở vòng lặp mà không gây gián đoạn hoạt động của nhà máy, các thiết bị đo lường hiện đại sử dụng phương pháp bơm dòng thử nghiệm. Quy trình này đòi hỏi sự tinh vi về mặt kỹ thuật vì dòng điện thử nghiệm phải đủ lớn để phép đo chính xác, nhưng lại không được làm nhảy các thiết bị chống dòng rò (RCD/ELCB) đang hoạt động trên lưới.

Thiết bị sẽ thực hiện phép đo bằng cách tạo ra một dòng tải nhân tạo cực ngắn giữa dây pha và dây trung tính (hoặc dây đất). Từ độ sụt áp ghi nhận được, bộ vi xử lý sẽ tính toán ra giá trị tổng trở Zs theo thời gian thực. Từ giá trị Zs này, máy sẽ tự động quy đổi ra dòng ngắn mạch kỳ vọng (PSCC).

Các thông số kỹ thuật quan trọng mà quá trình đo đạc này cung cấp bao gồm:

Giá trị điện trở thuần của dây dây (R) và kháng trở (X), giúp phân tích chất lượng dây dẫn.
Dòng ngắn mạch pha-trung tính (P-N) để kiểm tra khả năng bảo vệ của Aptomat nhánh.
Dòng ngắn mạch pha-đất (P-E) để kiểm tra hiệu quả của hệ thống nối đất an toàn.

Nhờ vào công nghệ này, kỹ sư không cần phải tính toán thủ công phức tạp hay dựa vào các giả định thiếu căn cứ. Số liệu hiển thị trên màn hình là phản ánh trung thực nhất về "sức khỏe" của hệ thống dẫn điện, cho phép đánh giá xem hệ thống có đủ khả năng kích hoạt thiết bị bảo vệ trong thời gian quy định (thường là 0.4 giây đối với mạng điện hạ thế) hay không.

IV. ĐẢM BẢO AN TOÀN ĐIỆN ÁP TIẾP XÚC CHO NGƯỜI VẬN HÀNH

Một khía cạnh khác ít được chú ý nhưng cực kỳ nguy hiểm là điện áp tiếp xúc (Touch Voltage) khi xảy ra sự cố. Khi một thiết bị bị rò điện ra vỏ kim loại, dòng điện sẽ chạy qua dây tiếp địa xuống đất. Tuy nhiên, nếu tổng trở của dây tiếp địa quá cao, định luật Ohm quy định rằng sụt áp trên dây tiếp địa sẽ lớn. Điều này dẫn đến việc lớp vỏ kim loại của thiết bị sẽ mang một điện áp cao nguy hiểm so với đất.

Nếu Aptomat không ngắt mạch tức thì do tổng trở vòng cao, người vận hành chạm vào vỏ máy trong thời gian sự cố tồn tại sẽ bị điện giật. Tiêu chuẩn an toàn quốc tế (IEC) quy định điện áp tiếp xúc không được vượt quá 50V trong điều kiện bình thường.

Việc sử dụng thiết bị đo lường chuyên dụng giúp kiểm soát chặt chẽ vấn đề này:

Đo kiểm tra xem điện áp tiếp xúc dự kiến khi có lỗi có vượt quá ngưỡng an toàn hay không.
Xác định tính toàn vẹn của dây dẫn bảo vệ (PE), đảm bảo nó có điện trở đủ thấp để triệt tiêu điện áp trên vỏ máy.
Cung cấp dữ liệu để quyết định xem có cần bổ sung thêm cọc tiếp địa hay tăng tiết diện dây tiếp địa để hạ thấp điện trở tổng hay không.

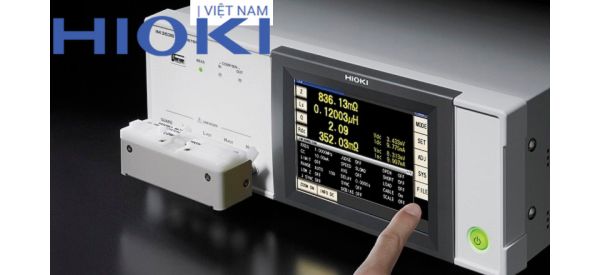

Vì sao aptomat không ngắt khi có sự cố?

V. GIẢI PHÁP KỸ THUẬT KHI PHÁT HIỆN TỔNG TRỞ CAO BẤT THƯỜNG

Khi kết quả đo đạc từ thiết bị cho thấy tổng trở vòng lặp vượt quá giới hạn cho phép hoặc dòng ngắn mạch kỳ vọng thấp hơn ngưỡng cắt của Aptomat, kỹ sư cần thực hiện các giải pháp kỹ thuật cụ thể để khắc phục ngay lập tức. Đây là bước chuyển hóa từ số liệu đo lường sang hành động bảo trì thực tế.

Điều chỉnh thiết bị bảo vệ:

Giải pháp nhanh nhất thường là thay thế Aptomat hiện tại bằng loại có đường cong đặc tuyến nhạy hơn. Ví dụ, chuyển từ loại C (cắt ở 5-10 lần dòng định mức) sang loại B (cắt ở 3-5 lần dòng định mức). Điều này giúp Aptomat có thể nhận biết và ngắt mạch ngay cả khi dòng ngắn mạch bị suy giảm do trở kháng dây dẫn cao. Ngoài ra, việc sử dụng Aptomat có dòng định mức nhỏ hơn cũng là một phương án nếu tải thực tế cho phép.

Nâng cấp hệ thống dây dẫn:

Nếu việc thay đổi Aptomat không khả thi do đặc thù của tải (ví dụ động cơ có dòng khởi động lớn), bắt buộc phải giảm tổng trở của mạch điện. Kỹ sư cần xem xét việc tăng tiết diện dây dẫn để giảm điện trở thuần. Trong trường hợp đường dây quá dài, việc lắp đặt thêm các tủ điện phụ trung gian hoặc di dời nguồn cấp lại gần tải hơn là những phương án cần tính đến.

Kiểm tra và làm sạch điểm đấu nối:

Rất nhiều trường hợp tổng trở cao đến từ các mối nối kém chất lượng. Sử dụng số liệu đo đạc để khoanh vùng đoạn dây có vấn đề, sau đó thực hiện siết lại các ốc vít tại cầu đấu, làm sạch lớp oxy hóa hoặc thay thế các đầu cốt bị hỏng. Một thao tác bảo dưỡng đơn giản này đôi khi có thể giảm đáng kể tổng trở vòng lặp, đưa hệ thống trở lại trạng thái an toàn mà không cần đầu tư thay thế vật tư đắt tiền.

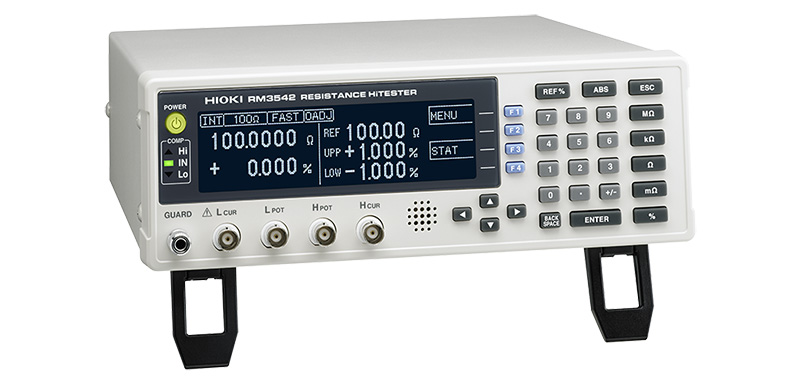

VI. MUA SẮM THIẾT BỊ ĐO LƯỜNG TẠI HIOKI VIỆT NAM

Việc sở hữu một thiết bị kiểm tra tổng trở vòng lặp chính xác là điều kiện tiên quyết để đảm bảo an toàn cho bất kỳ hệ thống điện nào. Tại Hioki Việt Nam, chúng tôi cung cấp các giải pháp đo lường chuẩn mực, giúp các kỹ sư và nhà quản lý hệ thống điện loại bỏ hoàn toàn các phỏng đoán rủi ro trong công tác bảo trì.

Khi lựa chọn sản phẩm tại Hioki Việt Nam, quý khách hàng sẽ nhận được những giá trị vượt trội:

Sản phẩm chính hãng chất lượng cao: Các thiết bị được thiết kế và sản xuất theo tiêu chuẩn khắt khe của Nhật Bản, đảm bảo độ bền bỉ và độ chính xác ổn định qua nhiều năm sử dụng.
Hỗ trợ kỹ thuật chuyên nghiệp: Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng tư vấn giải pháp đo lường phù hợp nhất với đặc thù hệ thống điện của khách hàng, từ dân dụng đến công nghiệp nặng.
Dịch vụ bảo hành và hiệu chuẩn: Cam kết bảo hành chính hãng và cung cấp dịch vụ hiệu chuẩn định kỳ để đảm bảo thiết bị luôn hoạt động với độ tin cậy cao nhất.
Tài liệu và đào tạo: Cung cấp đầy đủ hướng dẫn sử dụng tiếng Việt và các buổi hướng dẫn kỹ thuật để khách hàng khai thác tối đa tính năng của thiết bị.

Đầu tư vào thiết bị đo lường tại Hioki Việt Nam không chỉ là mua một công cụ làm việc, mà là mua sự an tâm tuyệt đối cho sự an toàn của hệ thống điện và con người vận hành. Việc Aptomat không ngắt khi có sự cố là một hiện tượng vật lý có thể giải thích và phòng ngừa được nếu chúng ta kiểm soát tốt thông số tổng trở vòng lặp. Sự chủ quan trong việc bỏ qua công đoạn đo kiểm này có thể dẫn đến những hậu quả nghiêm trọng về tài sản và tính mạng.
