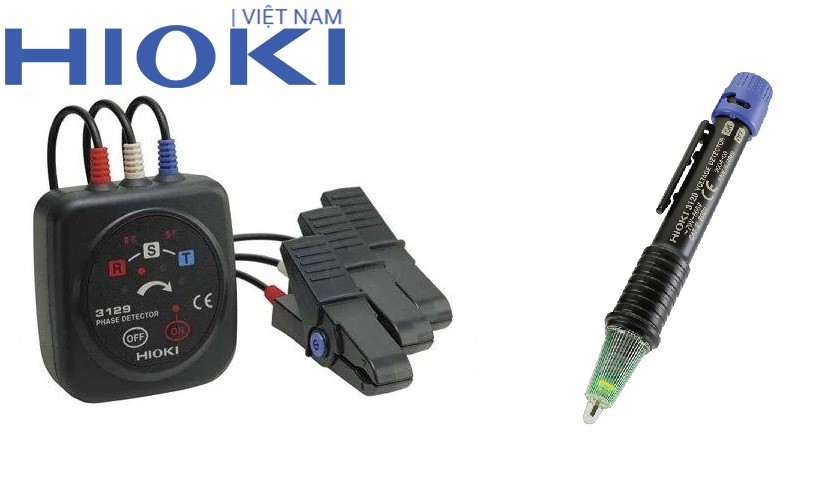

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

Trong ngành điện công nghiệp và dân dụng, tai nạn điện giật luôn là nỗi ám ảnh thường trực. Theo thống kê an toàn lao động, hơn 60% các vụ tai nạn điện nghiêm trọng không đến từ những sự cố kỹ thuật phức tạp, mà đến từ sự chủ quan và quy trình kiểm tra thiếu an toàn.

Trước đây, để xác minh nguồn điện, người thợ thường dùng bút thử điện dạng tô-vít (tiếp xúc trực tiếp). Tuy nhiên, loại dụng cụ này tiềm ẩn rủi ro lớn: Vỏ nhựa bị nứt gây rò điện, đèn báo quá mờ không nhìn thấy dưới trời nắng, hoặc vô tình chạm tay vào phần kim loại trần gây giật.

Bên cạnh đó, việc đấu nối sai thứ tự pha (L1-L2-L3) trong hệ thống 3 pha cũng gây ra những vụ nổ thiết bị hoặc tai nạn lao động do động cơ quay ngược chiều (ví dụ: máy cuốn, băng tải).

Để loại bỏ hoàn toàn các rủi ro này, ngành an toàn điện thế giới đã chuyển dịch sang công nghệ Đo không tiếp xúc kim loại (Non-metallic contact).

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

I. Hiểu về công nghệ "Không tiếp xúc kim loại" - Cuộc cách mạng an toàn

Nguyên lý hoạt động: Cảm ứng tĩnh điện

Khác với các thiết bị đo kiểu cũ phải chọc kim loại vào lõi đồng của dây dẫn để lấy dòng điện, thiết bị Hioki (như 3120, 3481, PD3129) sử dụng nguyên lý Cảm ứng tĩnh điện. Bên trong đầu dò của thiết bị có một cảm biến cực nhạy. Khi đưa lại gần một dây dẫn đang mang điện áp xoay chiều (AC), điện trường xung quanh dây dẫn sẽ tác động lên cảm biến, tạo ra tín hiệu kích hoạt đèn báo và âm thanh.

Hai lợi ích cốt lõi

An toàn tuyệt đối: Giữa người đo và nguồn điện luôn có 2 lớp bảo vệ: Lớp vỏ cách điện của dây dẫn và lớp vỏ nhựa của thiết bị đo. Bạn hoàn toàn không chạm vào phần mang điện, loại bỏ 100% nguy cơ bị điện giật do sơ suất chạm tay.
Bảo toàn hệ thống: Bạn không cần phải dùng kìm tuốt vỏ dây, không cần cắt băng keo cách điện. Điều này giúp giữ nguyên vẹn độ bền cơ học và khả năng cách điện của dây cáp, tránh rò rỉ về sau.

Tiêu chuẩn CAT IV và CAT III

Trên các thiết bị Hioki chính hãng tại Hioki Việt Nam, bạn sẽ thấy các ký hiệu CAT IV 600V hoặc CAT III 1000V. Đây là tiêu chuẩn an toàn quốc tế (IEC 61010).
CAT IV (Category IV): Là cấp độ an toàn cao nhất, dùng cho các thiết bị đo ở đầu nguồn (như công tơ điện, cáp ngầm, trạm biến áp). Nó đảm bảo thiết bị không bị nổ ngay cả khi có xung sét lan truyền cực lớn (lên tới 8000V).

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

II. Bút thử điện Hioki 3120 & 3481: Hơn cả một chiếc bút

1. So sánh trực diện: Truyền thống vs. Hioki

Tiêu chí	Bút thử điện truyền thống (Tô-vít)	Bút thử điện Hioki (3120/3481)
Nguyên lý	Dòng điện chạy qua cơ thể người để làm sáng đèn	Cảm ứng tĩnh điện (Không dòng qua người)
Cách đo	Phải chạm kim loại vào lõi dây/ổ cắm	Chỉ cần chạm vào vỏ nhựa cách điện
Hiển thị	Đèn Neon mờ nhạt, khó nhìn	Đèn LED Đỏ siêu sáng + Còi báo động
An toàn	Thấp (Rủi ro rò rỉ, vỡ vỏ)	Tuyệt đối (CAT IV 1000V)
Độ bền	Dễ vỡ khi rơi, đầu tô vít mòn	Chống va đập, thiết kế nguyên khối

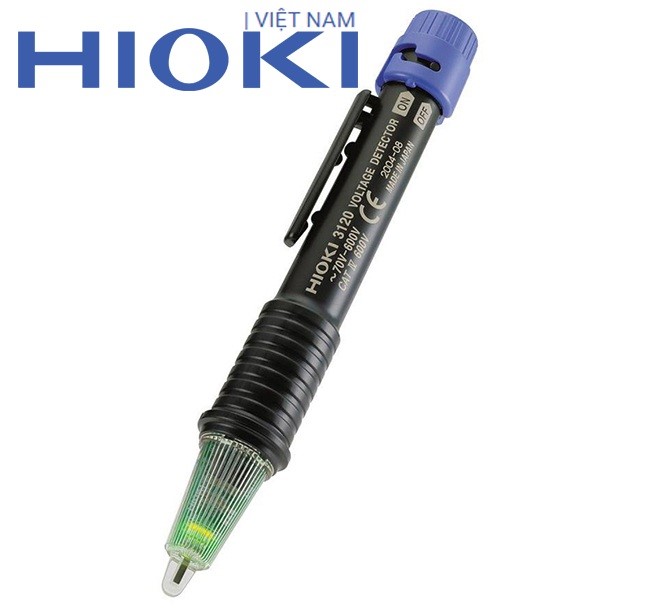

2. Hioki 3120: Định nghĩa lại sự an toàn với cơ chế "Fail-Safe"

Nếu bạn hỏi đâu là chiếc bút thử điện an toàn nhất, câu trả lời chính là Hioki 3120. Tại sao?

Điểm yếu chí mạng của bút thử điện thông thường là: Khi bạn chọc vào dây lửa mà đèn không sáng, có 2 khả năng xảy ra:

Dây không có điện.
Dây CÓ điện, nhưng bút bị hỏng (cháy bóng đèn) hoặc hết pin.
Nếu rơi vào trường hợp 2, bạn chạm tay vào và tai nạn xảy ra.
Hioki 3120 giải quyết triệt để vấn đề này bằng cơ chế Đèn Xanh Thường Trực.
Ngay khi bật nguồn, đèn XANH sẽ luôn sáng để báo hiệu: "Tôi còn pin, cảm biến của tôi đang hoạt động tốt, hãy tin tôi".
Khi phát hiện điện áp (70V - 1000V AC), đèn chuyển sang màu ĐỎ chớp nháy liên tục kèm tiếng bíp lớn.
Nếu đèn Xanh tắt -> Vứt bỏ hoặc thay pin. Không bao giờ có chuyện "Bút hỏng mà người dùng không biết". Đây là tính năng sinh tử mà các dòng bút rẻ tiền không có.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

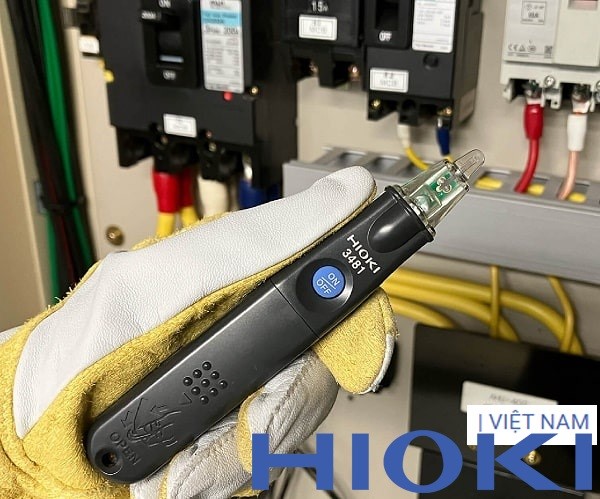

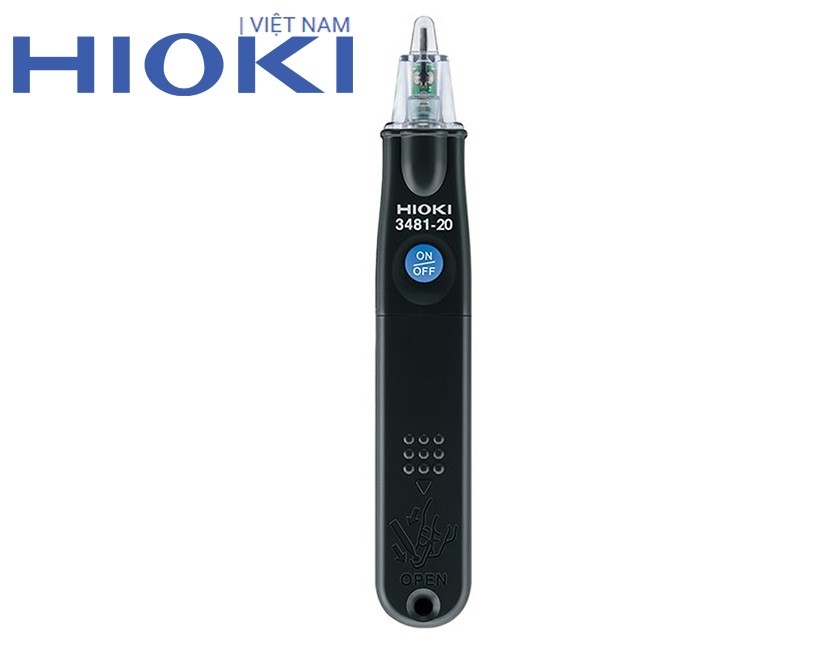

3. Hioki 3481-20: Sự linh hoạt cho kỹ thuật viên chuyên nghiệp

Nếu Hioki 3120 là "người bảo vệ thầm lặng" thì Hioki 3481-20 là trợ thủ đắc lực với nhiều tính năng mở rộng:

Điều chỉnh độ nhạy: Đây là tính năng "ăn tiền" nhất. Trong một tủ điện chằng chịt dây, nếu bút quá nhạy, nó sẽ kêu loạn xạ vì nhiễm từ trường của các dây xung quanh. Hioki 3481 cho phép bạn giảm độ nhạy xuống để dò chính xác đâu là dây pha, đâu là dây trung tính nằm sát nhau.

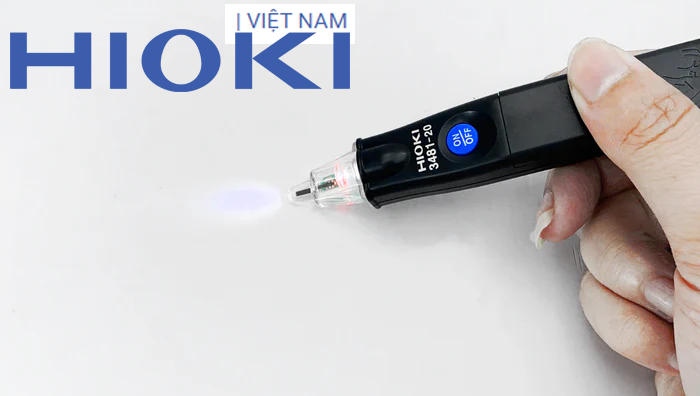

Tích hợp đèn pin: Đầu bút có đèn LED trắng soi sáng điểm đo, cực kỳ hữu ích khi sửa chữa trong hốc tủ tối hoặc trên trần thạch cao.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

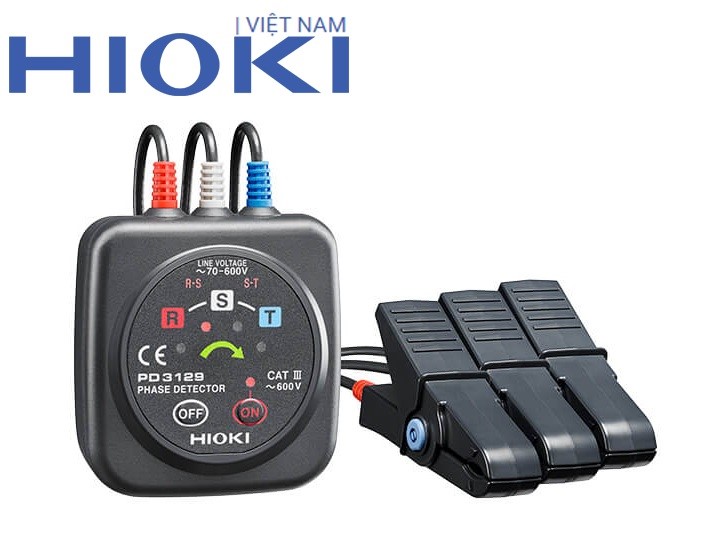

III. Đồng hồ chỉ thị pha Hioki PD3129: Cuộc cách mạng "Kẹp vỏ dây"

Nếu bút thử điện bảo vệ bạn khỏi điện áp 1 pha, đồng hồ chỉ thị pha Hioki PD3129 bảo vệ cả hệ thống máy móc của bạn khỏi thảm họa ngược pha.

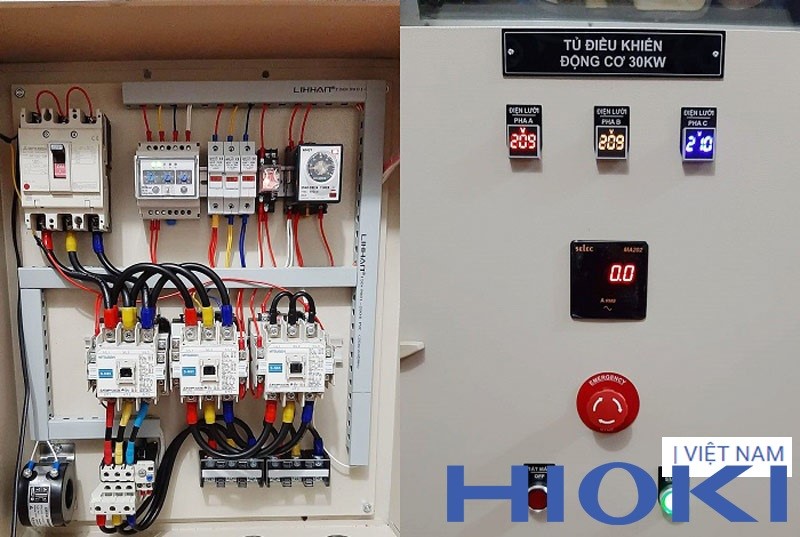

1. Nỗi ám ảnh mang tên "Đấu điện sống 3 pha"

Trước đây, để kiểm tra thứ tự pha (R-S-T) của một nguồn điện 380V đang hoạt động, người thợ phải thực hiện quy trình cực kỳ nguy hiểm:

Dùng dao tuốt vỏ cách điện của 3 dây pha to bằng ngón tay cái.
Dùng đồng hồ đo pha kiểu cũ với 3 kẹp cá sấu kim loại kẹp trực tiếp vào phần đồng trần.
Rủi ro: Trong quá trình kẹp, chỉ cần trượt tay, kẹp này chạm sang pha kia gây ngắn mạch nổ bùm ngay trước mặt. Hoặc vô tình chạm tay vào điểm hở.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

2. Giải pháp "Kẹp và Đo" của Hioki PD3129

Hioki đã thay đổi hoàn toàn cuộc chơi với dòng máy đo pha Không tiếp xúc kim loại (Non-metallic contact) đầu tiên trên thế giới.
Không cần tuốt vỏ: Bạn kẹp trực tiếp 3 đầu kẹp cảm biến dòng điện lên lớp vỏ nhựa/cao su của dây cáp. Cảm biến tĩnh điện bên trong sẽ "nhìn xuyên" qua lớp vỏ để bắt tín hiệu điện áp và góc pha.
An toàn tuyệt đối: Vì không có điểm hở kim loại nào, bạn không bao giờ lo bị giật hay gây ngắn mạch pha-pha. Bạn có thể thao tác thoải mái mà không cần ngắt điện nhà máy.

Trực quan:

Mũi tên đèn LED xoay Xanh (theo chiều kim đồng hồ): Pha đúng.
Mũi tên đèn LED xoay Đỏ (ngược chiều): Pha sai.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

3. Phân loại để chọn mua đúng

Hioki thiết kế 2 phiên bản dựa trên kích thước dây cáp, bạn cần lưu ý kỹ khi đặt hàng trên website:

Hioki PD3129 (Bản tiêu chuẩn):

Dùng cho dây dẫn có đường kính từ 2.4mm đến 17mm.
Phù hợp: Tủ điện phân phối nhỏ, dây dẫn động cơ trung bình, dây cáp mềm.

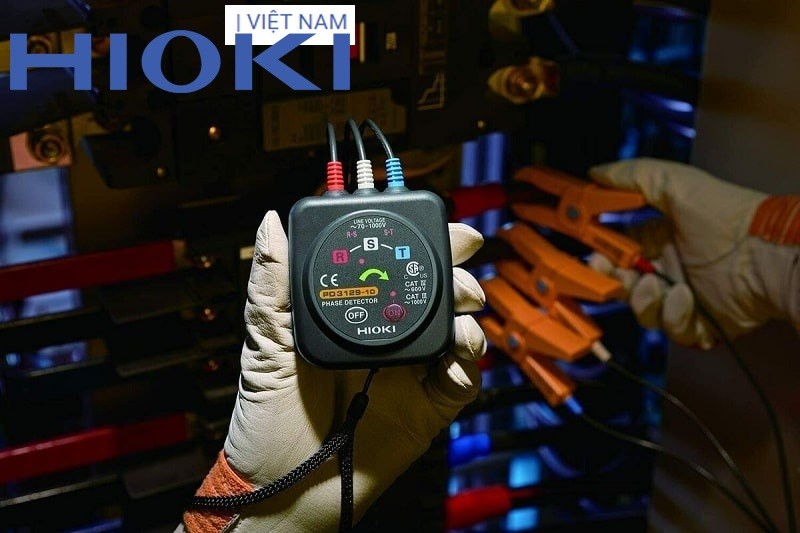

Hioki PD3129-10 (Bản kẹp rộng):

Dùng cho dây dẫn có đường kính từ 7mm đến 40mm.
Phù hợp: Cáp nguồn tổng, thanh cái bọc cách điện, dây cáp điện lực lớn.
Lưu ý: Nếu bạn làm việc với cáp to mà mua nhầm bản thường thì sẽ không kẹp vừa.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

IV. Những sai lầm "Chết người" cần tránh

Dù thiết bị Hioki rất an toàn, nhưng "vũ khí tốt cần người dùng giỏi". Dưới đây là những sai lầm bạn tuyệt đối không được mắc phải:

Chủ quan với bút thử điện giá rẻ: Nhiều người dùng bút thử điện không tiếp xúc loại vài chục nghìn đồng. Các loại này mạch điện tử rất kém, thường báo ảo (dây không có điện vẫn kêu do nhiễu) hoặc không báo (dây có điện nhưng bút hỏng). -> Hãy dùng Hioki 3120 với tính năng đèn xanh tự kiểm tra.
Dùng sai cấp điện áp: Bút thử điện Hioki 3481/3120 được thiết kế cho điện hạ thế (dưới 600V hoặc 1000V). Tuyệt đối không dùng để kiểm tra đường dây cao thế 22kV, 35kV. Bạn cần sào thử điện chuyên dụng cho cao thế.
Không tin tưởng vào khoảng cách: Dù là "không tiếp xúc", nhưng để chính xác nhất, đầu dò cảm biến phải chạm vào vỏ dây. Đừng đứng cách xa 5-10cm mà mong bút báo chính xác.
Sử dụng trên dây cáp có giáp bảo vệ: Cáp ngầm hoặc cáp chống nhiễu có lớp lưới kim loại nối đất bao bọc bên ngoài. Lớp lưới này chắn hết điện trường. Bút thử điện không tiếp xúc sẽ KHÔNG BÁO điện trên loại cáp này. Đây là kiến thức chuyên môn bắt buộc phải biết.

V. Tại sao nên trang bị bộ đôi Hioki 3120 & PD3129 cho đội bảo trì?

Đối với các quản lý kỹ thuật hoặc chủ doanh nghiệp, việc trang bị bộ đôi này cho nhân viên M&E không phải là chi phí, mà là khoản đầu tư thông minh:

Tăng tốc độ làm việc: Không mất thời gian tuốt vỏ dây, không mất công quấn lại băng keo cách điện sau khi đo. Thời gian kiểm tra pha giảm từ 15 phút xuống còn 1 phút.
Giảm thiểu rủi ro pháp lý: Tai nạn lao động do điện giật thường kéo theo các hệ lụy pháp lý và bồi thường rất lớn. Sử dụng thiết bị đạt chuẩn CAT IV như Hioki là bằng chứng cho việc tuân thủ quy trình an toàn nghiêm ngặt.
Bảo vệ thiết bị đắt tiền: Một chiếc máy đo pha PD3129 giá vài triệu đồng có thể bảo vệ một hệ thống chiller hoặc dây chuyền sản xuất trị giá hàng tỷ đồng khỏi bị hỏng do quay ngược.

Cách sử dụng Bút thử điện không tiếp xúc và Đồng hồ chỉ thị pha để tránh tai nạn điện giật

Đã đến lúc chúng ta ngừng thỏa hiệp với rủi ro. Đừng đợi đến khi một vụ tai nạn điện giật xảy ra hay một động cơ bị cháy do ngược pha mới lo đi mua thiết bị. Bộ đôi Hioki 3120 và PD3129 không chỉ là dụng cụ đo lường, chúng là giải pháp an toàn và rẻ nhất mà bạn có thể trang bị cho chính mình và đội ngũ. Hãy truy cập ngay website Hioki Việt Nam hoặc qua hotline 0914.400.916 để xem báo giá chi tiết và trang bị ngay hôm nay. Hãy để công nghệ Nhật Bản bảo vệ bạn mỗi ngày đi làm là một ngày an toàn.
