Đồng Hồ Đo Điện Trở Cách Điện: Phương Pháp Dự Đoán Lỗi Thiết Bị Điện

Mọi tài sản điện quan trọng (động cơ, máy biến áp, cáp phân phối, máy phát điện) đều phụ thuộc vào chất lượng của lớp cách điện để hoạt động an toàn và hiệu quả. Lớp cách điện này phải chịu đựng sự suy giảm liên tục do tác động của nhiệt độ cao, độ ẩm, bụi bẩn, hóa chất và sự lão hóa vật liệu theo thời gian. Khi cách điện suy yếu, điện trở của nó giảm dần. Điều này dẫn đến dòng rò điện, quá nhiệt dây dẫn và cuối cùng là sự cố ngắn mạch thảm khốc như cháy nổ, hỏng hóc thiết bị vĩnh viễn và ngừng máy đột ngột. Việc kiểm tra định kỳ bằng Đồng hồ vạn năng là không đủ để đánh giá sâu tình trạng này.

Đồng Hồ Đo Điện Trở Cách Điện: Phương Pháp Dự Đoán Lỗi Thiết Bị Điện

1. Cách Điện: Hàng Rào Phòng Thủ Đáng Tin Cậy Của Hệ Thống Điện

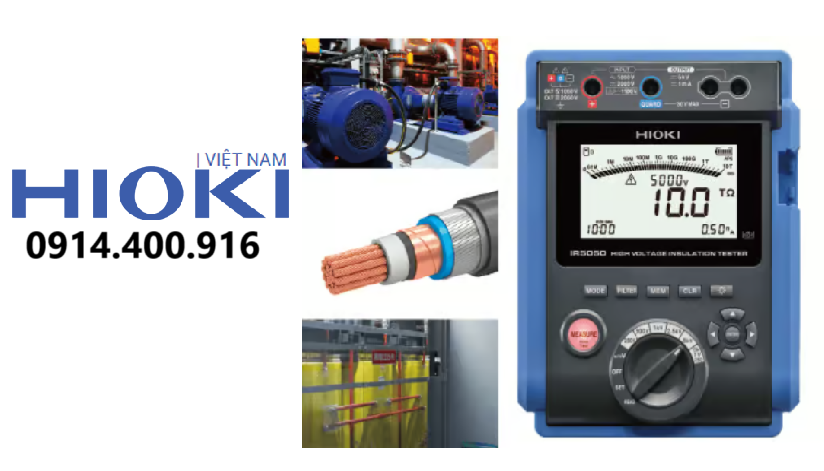

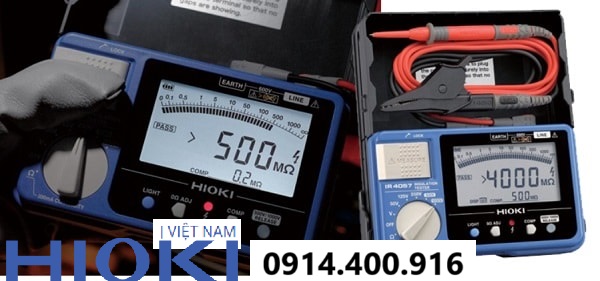

Đồng Hồ Đo Điện Trở Cách Điện (Insulation Resistance Meter, thường được gọi là Megohmmeter hoặc Megger) là thiết bị chẩn đoán không phá hủy, được thiết kế chuyên dụng để đánh giá sức khỏe vật lý của lớp cách điện. Nó hoạt động bằng cách bơm một điện áp DC thử nghiệm cao (thường từ 500 V đến 10 kV) qua lớp cách điện và đo dòng điện rò rỉ cực nhỏ. Kết quả là giá trị điện trở tính bằng Megaohm (M Ohm), là thước đo trực tiếp và đáng tin cậy về khả năng chống rò rỉ điện của vật liệu. Megohmmeter giúp bạn tìm ra điểm yếu trước khi chúng trở thành thảm họa, cho phép bảo trì chủ động và lên kế hoạch thay thế tài sản một cách tối ưu.

Đồng Hồ Đo Điện Trở Cách Điện: Phương Pháp Dự Đoán Lỗi Thiết Bị Điện

2. Chẩn Đoán Sâu: Các Bài Kiểm Tra Dựa Trên Thời Gian

Một phép đo điện trở cách điện đơn giản (Spot-Reading) chỉ cho biết tình trạng hiện tại. Để đánh giá mức độ lão hóa thực sự và sự hấp thụ ẩm, cần các phép đo dựa trên thời gian.

Chỉ Số Phân Cực (PI - Polarization Index) là bài kiểm tra mạnh mẽ nhất, lý tưởng cho các tài sản cảm ứng lớn như động cơ và máy biến áp. PI được tính bằng tỷ lệ giữa phép đo điện trở sau 10 phút và sau 1 phút. Cách điện khỏe mạnh có khả năng hấp thụ điện tích tốt (điện trở tiếp tục tăng trong 10 phút), dẫn đến PI cao (thường lớn hơn 2.0). Cách điện bị lão hóa nghiêm trọng, bị ẩm ướt hoặc hư hỏng sẽ có PI thấp. PI là chỉ số tin cậy để đánh giá độ khô và tình trạng lão hóa lâu dài của cuộn dây.

Tỷ Lệ Hấp Thụ Điện Môi (DAR - Dielectric Absorption Ratio) là một phép đo tương tự, nhưng nhanh hơn. DAR là tỷ lệ của phép đo sau 60 giây và sau 30 giây. DAR thường được áp dụng cho cáp ngắn hoặc thiết bị có dung môi nhỏ hơn. DAR giúp theo dõi xu hướng cách điện theo thời gian, cung cấp dữ liệu định kỳ quan trọng để phát hiện sự thay đổi đột ngột về chất lượng.

Thử Nghiệm Điện Áp Thang Bậc (Step-Voltage Test) được sử dụng để phát hiện các khuyết tật cục bộ không đồng đều. Bằng cách tăng điện áp thử nghiệm theo từng bước (ví dụ 1 kV, 2 kV, 3 kV) và giữ điện áp trong thời gian nhất định, kỹ thuật viên kiểm tra xem điện trở cách điện có giảm đột ngột ở mức điện áp cao hay không. Sự giảm đột ngột là bằng chứng rõ ràng về lỗi vật lý nghiêm trọng tại một điểm cách điện yếu.

3. Đảm Bảo Độ Tin Cậy: Loại Bỏ Ảnh Hưởng Môi Trường Và Nhiễu

Để kết quả đo điện trở cách điện là chính xác, thiết bị phải có khả năng xử lý các yếu tố môi trường gây sai lệch.

Cổng Bảo Vệ (Guard Terminal) để Lọc Dòng Rò Bề Mặt là tính năng then chốt. Độ ẩm, bụi bẩn, và hóa chất có thể tạo ra dòng rò chạy dọc theo bề mặt của vật liệu cách điện. Dòng rò bề mặt này làm sai lệch phép đo và che giấu lỗi thực chất bên trong. Cổng Bảo vệ cho phép kỹ thuật viên chuyển hướng dòng rò bề mặt ra khỏi mạch đo chính, đảm bảo rằng Megohmmeter chỉ đo tình trạng cách điện bên trong vật liệu, mang lại kết quả chính xác.

Bù Trừ Nhiệt Độ Tự Động là cần thiết. Điện trở cách điện giảm mạnh khi nhiệt độ tăng. Megohmmeter chuyên nghiệp có cảm biến tích hợp hoặc khả năng nhập dữ liệu nhiệt độ để tự động hiệu chỉnh kết quả về một nhiệt độ tham chiếu (thường 40 độ C). Điều này cho phép bạn so sánh các phép đo được thực hiện ở các điều kiện nhiệt độ khác nhau (phân tích xu hướng) một cách chính xác và công bằng.

Khả Năng Ghi Dữ Liệu và Phân Tích Xu Hướng Dài Hạn. Megohmmeter cao cấp có bộ nhớ để ghi lại hàng trăm phép đo với thời gian và ngày tháng. Dữ liệu này là cơ sở để tạo ra biểu đồ xu hướng sức khỏe cách điện, giúp người quản lý tài sản dự đoán chính xác khi nào một thiết bị có nguy cơ hỏng hóc và lên kế hoạch thay thế hoặc bảo trì, tối ưu hóa ngân sách.

4. An Toàn Điện Áp Cao và Khả Năng Vận Hành

Do làm việc với điện áp thử nghiệm cao, Megohmmeter phải đặt an toàn người dùng lên hàng đầu.

Phát Hiện Điện Áp Sống (Live Circuit Detection) là tính năng an toàn bắt buộc. Thiết bị phải cảnh báo và ngăn chặn phép đo nếu phát hiện điện áp AC hoặc DC trên mạch đang thử nghiệm, bảo vệ cả thiết bị và người dùng.

Tự Động Xả Điện Tích Dư là một yếu tố an toàn quan trọng. Sau khi thử nghiệm, điện áp thử nghiệm có thể bị tích trữ trong cáp và cuộn dây. Megohmmeter phải có cơ chế tự động và nhanh chóng xả điện tích lưu trữ, bảo vệ tuyệt đối người dùng khỏi nguy cơ giật điện dư.

Dải Điện Áp Thử Nghiệm Linh Hoạt. Megohmmeter chất lượng cao cung cấp nhiều mức điện áp thử nghiệm (ví dụ 50V, 100V, 250V, 500V, 1000V, 5000V). Điều này cho phép thử nghiệm chính xác theo tiêu chuẩn của nhà sản xuất thiết bị và phù hợp với nhiều loại ứng dụng, từ thiết bị điện tử nhạy cảm đến cáp phân phối điện áp trung bình.

Đồng Hồ Đo Điện Trở Cách Điện (Megohmmeter) là công cụ nền tảng cho mọi chương trình bảo trì dự đoán nghiêm túc. Nó cung cấp thông tin sống còn để kiểm soát và kéo dài tuổi thọ của các thiết bị điện đắt tiền.

Đầu tư vào Megohmmeter giúp bạn: Ngăn ngừa sự cố ngừng máy và cháy nổ thảm khốc bằng cách phát hiện sớm lỗi cách điện. Tối ưu hóa chi phí thay thế bằng cách chỉ thay thế thiết bị khi thực sự cần thiết, dựa trên chỉ số PI và DAR thấp. Cung cấp bằng chứng tuân thủ các quy định an toàn và yêu cầu bảo hiểm. Xác minh chất lượng lắp đặt của cáp và động cơ mới trước khi đưa vào vận hành. Hãy chuyển việc bảo trì từ phản ứng sang dự đoán và chủ động với Megohmmeter chuyên nghiệp.
