Đồng Hồ Vạn Năng Công Cụ Chẩn Đoán Điện Nền Tảng Cho Kỹ Thuật Viên

Đồng hồ Vạn năng (Digital Multimeter - DMM) là thiết bị đo lường điện cơ bản và linh hoạt nhất, được sử dụng để định lượng chính xác nhiều thông số điện như Điện áp, Dòng điện, và Điện trở. Thiết bị này là nền tảng cho mọi công việc lắp đặt, bảo trì, và sửa chữa điện tử, giúp người dùng chẩn đoán lỗi hệ thống nhanh chóng và hiệu quả.

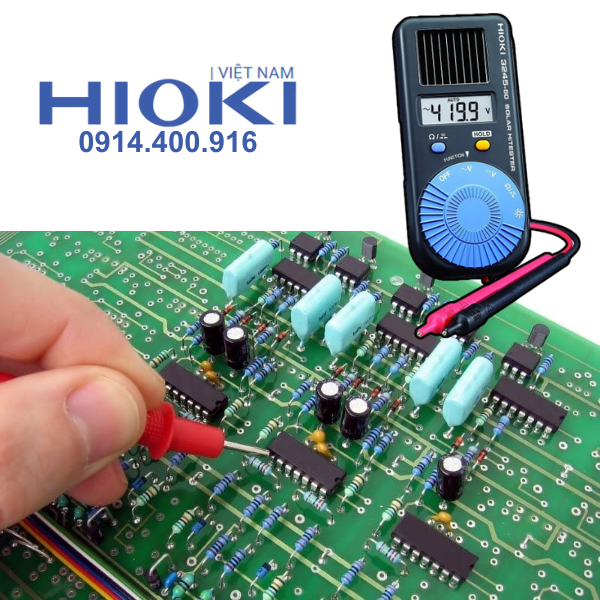

Đồng Hồ Vạn Năng Công Cụ Chẩn Đoán Điện Nền Tảng Cho Kỹ Thuật Viên

Khai Phá Cấu Tạo và Công Nghệ Cốt Lõi

Đồng hồ Vạn năng hiện đại đã thay thế hoàn toàn đồng hồ kim truyền thống nhờ độ chính xác, độ phân giải cao và khả năng hiển thị số rõ ràng.

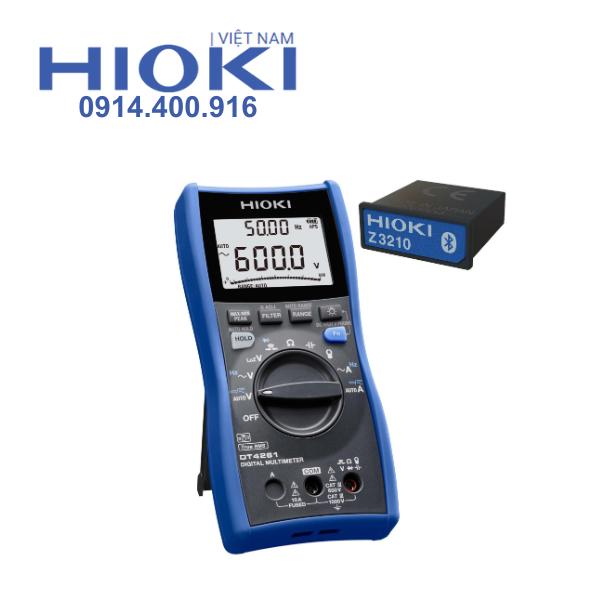

Cấu Tạo và Nguyên Lý Số Hóa

Bộ Chuyển đổi Tín hiệu A/D: Đây là bộ phận cốt lõi, chuyển đổi tín hiệu điện áp hoặc dòng điện tương tự nhận được từ đầu dò thành dữ liệu số hiển thị trên màn hình.
Màn hình Hiển thị: Thường là màn hình LCD, hiển thị kết quả đo và các chế độ đang hoạt động. Độ phân giải cao (ví dụ: 4 và một nửa chữ số) là yêu cầu đối với các phép đo chính xác.
Núm Xoay Chức năng: Cho phép người dùng chọn dải đo và chức năng cần thiết (Volt DC, Volt AC, Ohm, Ampe).
Cổng Đầu vào: Gồm các cổng: COM (cổng chung, cắm que đo màu đen), V/Ohm (cổng đo Điện áp, Điện trở), và cổng Ampe (dành riêng cho đo dòng điện).

Chức Năng Bắt Buộc Cần Hiểu Rõ

Chức năng True RMS (Giá trị Hiệu dụng Thực): Đây là yêu cầu bắt buộc đối với DMM hiện đại. True RMS đảm bảo đo chính xác Điện áp và Dòng điện Dòng điện xoay chiều có dạng sóng bị méo mó (non-sinusoidal), thường gặp trong các mạch có biến tần, bộ nguồn chuyển mạch hoặc đèn LED.
Cấp Độ An toàn (Safety Rating): Được phân loại theo tiêu chuẩn CAT III hoặc CAT IV, cho biết khả năng bảo vệ người dùng khỏi các đột biến điện áp và điện áp quá mức.

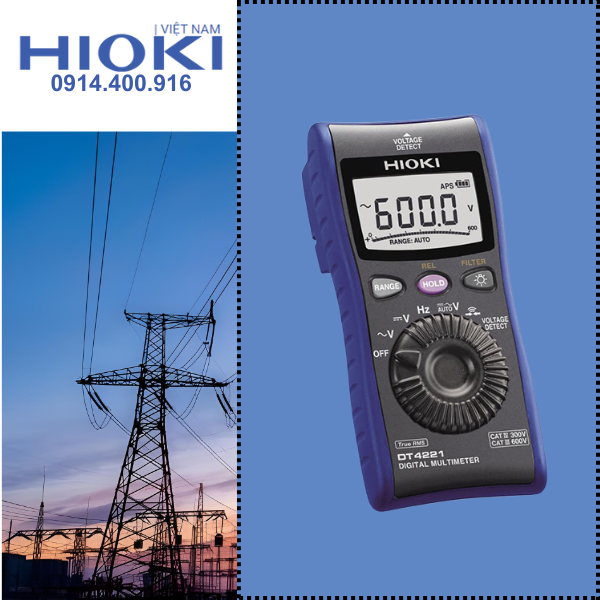

Đồng Hồ Vạn Năng Công Cụ Chẩn Đoán Điện Nền Tảng Cho Kỹ Thuật Viên

Hướng Dẫn Chi Tiết Các Chế Độ Đo Lường Cơ Bản

Việc sử dụng đúng chế độ đo và cổng cắm là yếu tố tiên quyết để đảm bảo độ chính xác và an toàn cho thiết bị và người dùng.

Chế độ 1 Đo Điện áp (Voltage)

Điện áp Dòng điện xoay chiều (Volt AC):

Thao tác: Đặt núm xoay về ký hiệu V có dấu ngã (~) hoặc AC. Cắm que đo vào cổng COM và cổng V/Ohm.
Ứng dụng: Kiểm tra điện áp nguồn cung cấp (ổ cắm 220 Volt) và đầu ra máy phát điện.

Điện áp Dòng điện một chiều (Volt DC):

Thao tác: Đặt núm xoay về ký hiệu V có dấu gạch ngang và dấu chấm lửng (DC).
Lưu ý: Luôn chú ý đúng cực tính (que đỏ vào dương, que đen vào âm).
Ứng dụng: Đo pin, ắc quy hoặc điện áp vận hành của các linh kiện điện tử.

Chế độ 2 Đo Dòng điện (Amperage)

Nguyên tắc An toàn: Đo dòng điện luôn phải mắc đồng hồ nối tiếp vào mạch điện và cần ngắt nguồn điện trước khi thao tác.
Thao tác: Di chuyển que đỏ sang cổng Ampe thích hợp (miliAmpe hoặc Ampe). Ngắt một đầu mạch điện và đấu đồng hồ vào khe hở đó.
Ứng dụng: Đo lượng điện năng tiêu thụ thực tế của một thiết bị dưới tải.

Chế độ 3 Đo Điện trở và Thông mạch

Đo Điện trở (Ohm):

Thao tác: Đặt núm xoay về ký hiệu Ohm. Tuyệt đối ngắt nguồn khỏi mạch trước khi đo.
Ứng dụng: Kiểm tra giá trị danh định của linh kiện hoặc đo tổng trở của mạch điện.

Đo Thông mạch (Continuity):

Thao tác: Đặt núm xoay về chế độ Thông mạch (ký hiệu sóng âm).
Phân tích: Nếu có tiếng bíp, dây dẫn hoặc cầu chì thông mạch. Nếu không có tiếng bíp, mạch bị đứt.

Khắc Phục Lỗi Sai Thường Gặp và Tối Ưu An Toàn

Thói quen sử dụng đúng sẽ quyết định tuổi thọ thiết bị và sự an toàn của người dùng.

Lỗi Phổ biến nhất (Nguy hiểm): Đo Điện áp khi que đo cắm ở cổng Ampe. Hành vi này tạo ra ngắn mạch và có thể gây nổ cầu chì bảo vệ hoặc hỏng hoàn toàn đồng hồ.
Sai Lầm Khi Đo Điện trở: Không ngắt nguồn điện khi đo Điện trở. Việc đưa điện áp vào chế độ đo Điện trở sẽ làm cháy mạch bảo vệ và cho kết quả sai lệch.
Kiểm tra Trước Khi Đo: Luôn kiểm tra dây đo trên một nguồn điện đã biết (ví dụ: pin 9 Volt) trước khi đo mạch điện không quen thuộc để đảm bảo đồng hồ hoạt động.
Tránh Điện áp Giả: Khi đo Điện áp Dòng điện xoay chiều, nếu thấy điện áp lạ (ví dụ: 1 Volt) ở mạch hở, đó có thể là điện áp cảm ứng (Phantom Voltage). Sử dụng chức năng Trở kháng thấp (Low Z) nếu đồng hồ có để loại bỏ hiện tượng này.

Ứng Dụng Nâng Cao Trong Chẩn Đoán Chuyên Nghiệp

Đồng hồ Vạn năng còn được sử dụng cho các ứng dụng chẩn đoán nâng cao ngoài các phép đo cơ bản.

Kiểm tra Đi ốt và Bán dẫn: Chế độ Đi ốt giúp kiểm tra tình trạng làm việc của Đi ốt, một linh kiện quan trọng trong các bộ chỉnh lưu.
Đo Tần số (Frequency): Đo tần số của nguồn điện (50 hoặc 60 Hertz) hoặc tín hiệu đầu ra của biến tần.
Đo Điện dung (Capacitance): Dùng để kiểm tra tụ điện trong các mạch điện tử và mạch khởi động động cơ.

Việc làm chủ các kỹ năng sử dụng Đồng hồ Vạn năng một cách an toàn và chính xác là kỹ năng nền tảng không thể thiếu đối với mọi kỹ thuật viên điện và điện tử.
