Nguồn máy tính hoạt động bình thường, không có biểu hiện lạ. Nhưng máy tính thỉnh thoảng tự khởi động lại. Kỹ thuật viên tháo nguồn ra, đo điện dung từng tụ điện lớn bằng đồng hồ vạn năng — tất cả đều cho giá trị gần đúng với thông số ghi trên tụ: 1000µF, 470µF, 220µF... "Tụ tốt, không phải lỗi ở đây."
Nhưng thực ra tụ đã hỏng — chỉ là không thể phát hiện bằng cách đo điện dung.
ESR (Equivalent Series Resistance) chính là thứ đồng hồ vạn năng không đo được — và là chỉ số thực sự cho biết một tụ điện còn hoạt động tốt hay không.
I. ESR Là Gì? Tại Sao Tụ Điện Lại Có Điện Trở?
Trong lý thuyết lý tưởng, tụ điện chỉ có điện dung (C) — không có điện trở. Nhưng tụ điện thực tế được cấu tạo từ các vật liệu vật lý: lá nhôm, chất điện phân (electrolyte), giấy cách điện, đầu nối, chân hàn. Tất cả các vật liệu này đều có một lượng điện trở nhỏ nhất định.
ESR (Equivalent Series Resistance) là tổng tất cả các điện trở ký sinh này — được mô hình hóa như một điện trở nhỏ mắc nối tiếp với tụ điện lý tưởng. Đơn vị đo là mΩ đến Ω, tùy loại và dung lượng tụ.
Tụ điện mới xuất xưởng có ESR rất thấp — thường từ vài mΩ đến vài chục mΩ đối với tụ điện phân (electrolytic capacitor) dùng trong nguồn xung. Theo thời gian, chất điện phân bên trong tụ bị khô, bay hơi hoặc bị hỏng bởi nhiệt độ cao — ESR tăng dần, đôi khi lên đến hàng chục Ω trong khi điện dung vẫn gần như không thay đổi.
.png)
II. ESR Cao Ảnh Hưởng Như Thế Nào Đến Mạch Điện?
Tụ điện trong nguồn xung (SMPS) và bộ chuyển đổi DC-DC đóng vai trò lọc và ổn định điện áp. Khi biến tần, bộ nạp pin hoặc mạch số cần dòng điện lớn trong thời gian ngắn (transient current), tụ điện phóng điện ra để đáp ứng tức thì — sau đó nạp lại từ nguồn.
Khi ESR cao, tụ hoạt động giống như một điện trở lớn mắc nối tiếp trong mạch lọc — tạo ra sụt áp tức thời khi có dòng transient, làm điện áp ra bị gợn sóng (voltage ripple) lớn. Ripple điện áp lớn ảnh hưởng đến tất cả mạch số phía sau: vi xử lý reset ngẫu nhiên, RAM lỗi dữ liệu, mạch logic tính toán sai.
Ngoài ra, ESR cao làm tụ điện phát nhiệt ngay bên trong khi hoạt động — nhiệt độ cao lại làm ESR tăng nhanh hơn, tạo vòng phản hồi dương (positive feedback) dẫn đến tụ hỏng hoàn toàn.
Đây là lý do tại sao một tụ điện có điện dung đúng vẫn là tụ hỏng: Điện dung cho biết tụ có thể lưu trữ bao nhiêu điện tích — nhưng ESR mới cho biết tụ có thể phóng/nạp điện đủ nhanh và đủ hiệu quả trong ứng dụng thực tế hay không.
.png)
III. Khi Nào Cần Đo ESR?
Sửa nguồn máy tính, TV, monitor: Đây là ứng dụng phổ biến nhất. Tụ lọc đầu ra trong nguồn SMPS thường hỏng ESR sau 5–8 năm do nhiệt độ cao bên trong case máy tính. Triệu chứng: máy tính tự khởi động lại, không lên nguồn, điện áp đầu ra không ổn định. Kiểm tra ESR từng tụ lớn là bước chẩn đoán đầu tiên.
Bảo trì UPS và inverter: Tụ lọc trong UPS và inverter điện mặt trời chịu dòng ripple lớn liên tục — ESR tăng nhanh hơn thiết bị ít tải. Kiểm tra ESR định kỳ giúp phát hiện tụ sắp hỏng trước khi UPS không khởi động khi mất điện thật.
Kiểm soát chất lượng trong sản xuất: Nhà máy sản xuất bo mạch điện tử cần đảm bảo ESR của tụ điện nằm trong ngưỡng cho phép trước khi hàn vào bo. Tụ có điện dung đúng nhưng ESR cao từ nhà cung cấp sẽ gây hỏng sản phẩm sau một thời gian ngắn.
Phòng R&D thiết kế nguồn điện: Kỹ sư cần biết ESR thực tế của tụ ở tần số hoạt động của mạch (thường 50kHz–500kHz trong nguồn xung) để tính toán chính xác ripple voltage và hiệu suất mạch lọc.
.png)
IV. Đo ESR Bằng Thiết Bị Nào?
Đồng hồ vạn năng thông thường không thể đo ESR vì nó dùng dòng DC để đo điện trở — trong khi ESR chỉ bộc lộ khi có dòng AC tần số cao chạy qua tụ.

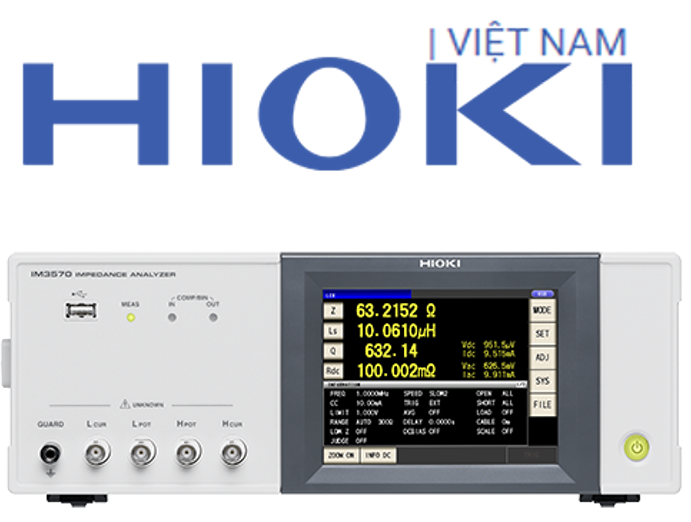

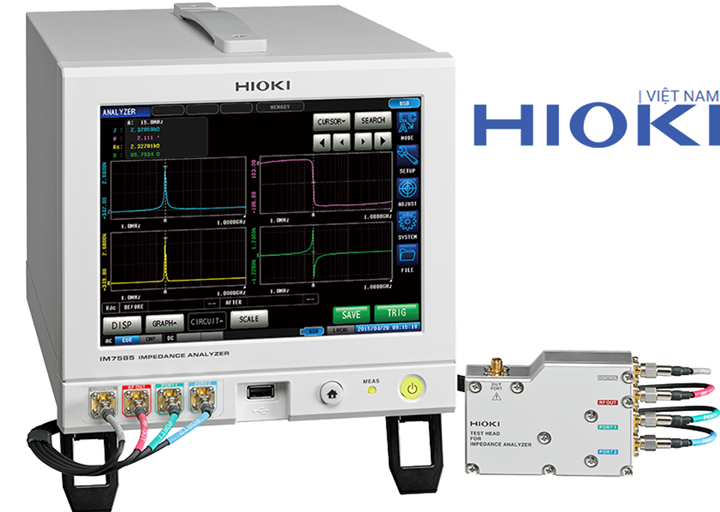

Để đo ESR chính xác, cần LCR Meter Hioki và máy đo trở kháng — thiết bị bơm dòng AC tần số xác định vào linh kiện và phân tích đáp tuyến để tách ra các thành phần L, C và R (trong đó ESR là thành phần R của tụ điện).

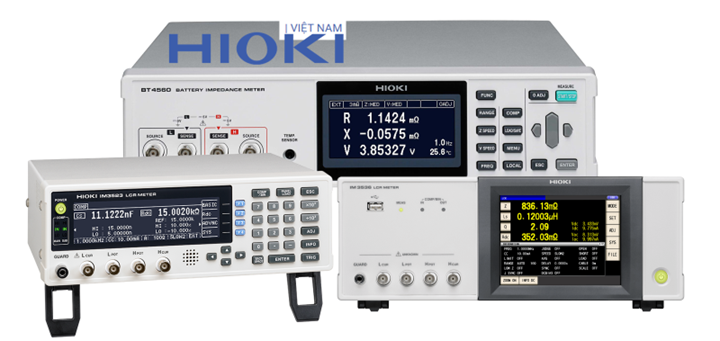

Hioki IM3523 — LCR Meter tiêu chuẩn cho sản xuất và sửa chữa: Đo L, C, R, ESR, Q factor với độ chính xác cơ bản ±0.08%. Tốc độ đo 2ms — phù hợp kiểm tra nhanh linh kiện trên dây chuyền sản xuất. Tần số đo từ 40Hz đến 200kHz. Chức năng Go/No-Go tự động phân loại linh kiện đạt/không đạt.

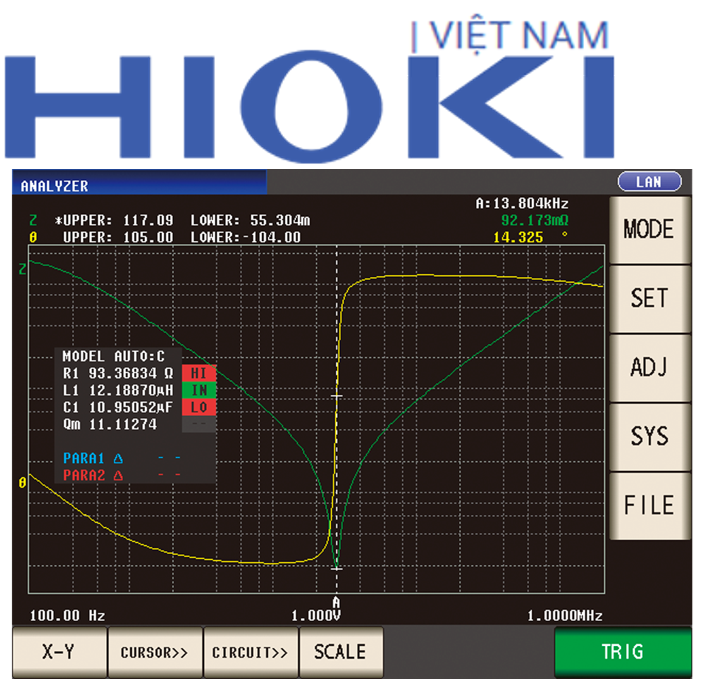

Hioki IM3536 — LCR Meter cao cấp cho R&D: Dải tần số đo rộng từ DC, 4Hz đến 8MHz — đặc biệt quan trọng khi cần đo ESR của tụ ở đúng tần số hoạt động của mạch nguồn xung (100kHz–1MHz). Độ chính xác cơ bản ±0.05%. Có thể vẽ đồ thị đáp tuyến tần số (frequency sweep) — cực kỳ hữu ích cho R&D.

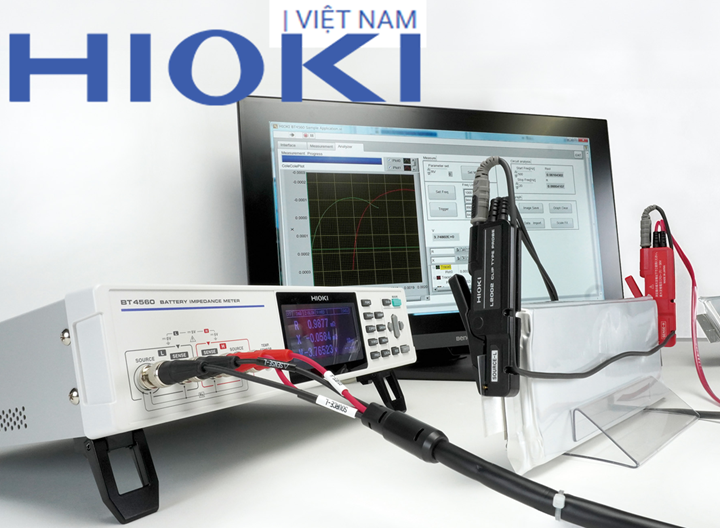

Hioki BT4560 — Đo trở kháng pin và tụ siêu tụ: Chuyên biệt cho đo ESR của supercapacitor và pin lithium trong hệ thống lưu trữ năng lượng. Độ phân giải đến 0.01mΩ — cần thiết cho pin EV và hệ thống ESS.
V. Ngưỡng ESR Bao Nhiêu Là Tụ Hỏng?
Không có ngưỡng ESR tuyệt đối áp dụng cho tất cả tụ — vì ESR phụ thuộc vào dung lượng, điện áp, tần số đo và nhà sản xuất. Tuy nhiên có một số quy tắc thực tế thường dùng:
Tụ điện phân 1000µF/16V loại thường: ESR mới khoảng 50–100mΩ tại 100kHz. Khi ESR vượt 500mΩ–1Ω → cần thay.
Tụ điện phân 470µF/25V: ESR mới khoảng 80–150mΩ. Khi vượt 1Ω → cần thay.
Nguyên tắc đơn giản nhất: nếu ESR tăng gấp 5–10 lần so với giá trị mới (theo datasheet nhà sản xuất), tụ cần được thay — dù điện dung vẫn đúng.
VI. Mua Hàng Tại Hioki Việt Nam
ESR là thông số ẩn quyết định tuổi thọ thực sự của tụ điện trong các ứng dụng nguồn xung và điện tử công suất. Đo điện dung đúng mà bỏ qua ESR là kiểm tra chưa đủ — giống như kiểm tra điện áp ắc quy mà bỏ qua nội trở.
Máy đo trở kháng và LCR Meter Hioki cung cấp đủ thông số L, C, R, ESR trong một lần đo — đây là công cụ không thể thiếu cho phòng sửa chữa điện tử chuyên nghiệp và dây chuyền sản xuất bo mạch.
Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn model phù hợp.
