Hướng Dẫn Chi Tiết Sử Dụng Bút Thử Điện

Bút thử điện là dụng cụ kiểm tra điện áp cơ bản và quan trọng bậc nhất, được sử dụng để xác định nhanh chóng sự tồn tại của điện áp trong mạch điện. Bài viết này tập trung vào việc hướng dẫn sử dụng chi tiết hai loại bút phổ biến là loại tiếp xúc và loại cảm ứng. Đồng thời, chúng tôi sẽ trình bày các ứng dụng thực tế giúp tối ưu hóa công tác kiểm tra điện hàng ngày.

Hướng Dẫn Chi Tiết Sử Dụng Bút Thử Điện

Bút Thử Điện Thiết Bị Kiểm Tra An Toàn Cá Nhân Cơ Bản

Bút thử điện là dụng cụ kiểm tra điện áp nhanh, nhỏ gọn và thiết yếu nhất đối với bất kỳ ai làm việc hoặc tiếp xúc với hệ thống điện. Chức năng chính của nó là xác định nhanh chóng sự tồn tại của điện áp (có điện hay không) trên dây dẫn, ổ cắm, hoặc vỏ thiết bị. Hiện nay, có hai loại bút thử điện phổ biến là Bút Tiếp Xúc (dùng đèn neon) và Bút Cảm Ứng (không tiếp xúc). Bài viết này sẽ tập trung vào hướng dẫn sử dụng cả hai loại một cách an toàn và tối đa hóa giá trị tham khảo của chúng trong công việc hàng ngày.

Hiểu Rõ Các Loại Bút Thử Điện

Việc lựa chọn loại bút thử điện phù hợp sẽ ảnh hưởng đến tốc độ và độ an toàn khi làm việc.

Bút Thử Điện Tiếp Xúc (Contact Type)

Cấu tạo: Gồm một đầu kim loại, một bóng đèn neon nhỏ, một điện trở hạn chế dòng điện lớn, và một nắp kim loại ở đuôi bút.
Nguyên lý: Khi đầu kim loại chạm vào dây pha (dây nóng) và ngón tay chạm vào đuôi bút, một mạch điện được hình thành đi qua điện trở, bóng neon, và một dòng điện cực nhỏ đi qua cơ thể người để về đất. Dòng điện này rất nhỏ (do điện trở lớn) nên an toàn, nhưng đủ để thắp sáng bóng neon, báo hiệu có điện áp.
Ưu điểm: Đơn giản, rẻ tiền, không cần pin, có thể dùng để kiểm tra thông mạch cơ bản (nếu có tính năng này).
Nhược điểm: Yêu cầu tiếp xúc trực tiếp, cần có đường dẫn về đất (thường là qua cơ thể người), không hoạt động tốt khi người dùng đeo găng tay cách điện hoặc đứng trên vật liệu cách điện hoàn toàn.

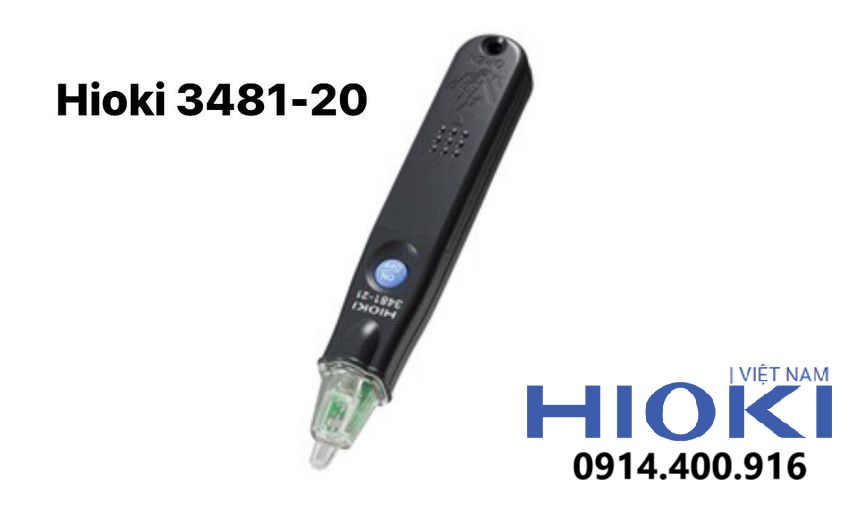

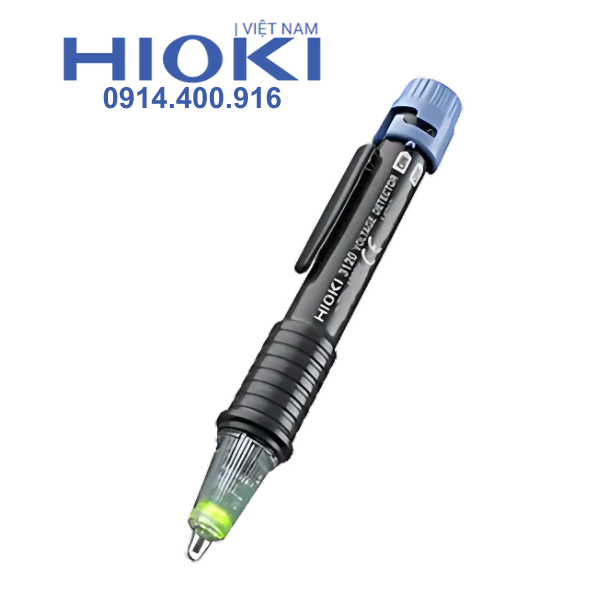

Bút Thử Điện Cảm Ứng (Non Contact Voltage Tester)

Cấu tạo: Sử dụng cảm biến để phát hiện từ trường xung quanh dây dẫn mang điện. Thường có đèn LED và còi báo động.
Nguyên lý: Phát hiện sự thay đổi điện dung hoặc từ trường Dòng điện xoay chiều mà không cần tiếp xúc vật lý.
Ưu điểm: Rất an toàn, có thể kiểm tra qua lớp cách điện của dây, nhanh chóng tìm ra vị trí dây bị đứt ngầm, có thể hoạt động mà không cần tiếp đất.
Nhược điểm: Cần pin, đôi khi có thể báo sai (báo điện cảm ứng) nếu độ nhạy quá cao hoặc có nhiễu từ mạnh xung quanh.

Hướng Dẫn Sử Dụng Bút Thử Điện Tiếp Xúc (Loại Cổ Điển)

Loại bút này được sử dụng rộng rãi vì tính đơn giản và độ tin cậy.

Bước 1 Đảm Bảo Điều Kiện An Toàn

Kiểm tra Thân bút: Đảm bảo vỏ nhựa hoặc vật liệu cách điện của thân bút không bị nứt, vỡ, hở.
Tiếp Xúc Với Đất: Đảm bảo bạn đang đứng trên nền đất hoặc tiếp xúc tốt với đất để mạch điện có thể đóng lại khi chạm vào đuôi bút.

Bước 2 Thao Tác Kiểm Tra Điện Áp

Xác định Dây Pha (Dây Nóng): Đưa đầu kim loại của bút vào một lỗ của ổ cắm hoặc chạm vào dây dẫn đã bóc vỏ (hoặc terminal). Đồng thời, ngón tay cái hoặc ngón trỏ phải chạm vào nắp kim loại ở đuôi bút.
Quan sát Kết Quả:

Nếu bóng neon sáng lên (thường là màu đỏ cam), dây đó là dây pha (dây nóng) và đang có điện áp.
Nếu bóng neon không sáng, dây đó có thể là dây trung tính (dây mát) hoặc dây bảo vệ PE, hoặc mạch điện đang bị ngắt.

Kiểm tra Dây Trung Tính và PE: Lặp lại kiểm tra với dây còn lại. Dây trung tính hoặc dây bảo vệ PE thường không làm sáng đèn bút thử điện, trừ khi có sự cố đấu nối sai hoặc rò điện (dây trung tính bị đứt gây ra điện áp ngược).

Bước 3 Kiểm Tra Rò Điện Vỏ Thiết Bị

Sử dụng Đầu Bút: Dùng đầu bút chạm vào vỏ kim loại của thiết bị (ví dụ: vỏ máy tính, tủ lạnh, máy giặt).
Quan sát: Nếu đèn sáng, thiết bị đó đang bị rò điện ra vỏ. Cần ngắt điện và kiểm tra ngay lập tức. Đây là một cảnh báo an toàn cực kỳ quan trọng.

Hướng Dẫn Sử Dụng Bút Thử Điện Cảm Ứng (Loại Hiện Đại)

Loại bút này mang lại sự an toàn và tiện lợi cao hơn nhiều.

Bước 1 Kiểm Tra Pin và Chức Năng

Bật Nguồn: Nhấn nút nguồn và đợi bút khởi động. Hầu hết các bút sẽ có một đèn LED nháy hoặc phát ra tiếng bíp nhỏ.
Kiểm tra Chức năng (Verification): Luôn kiểm tra bút trên một nguồn điện đã biết là đang hoạt động (ví dụ: một ổ cắm đang có điện) trước khi sử dụng để kiểm tra một mạch điện bị nghi ngờ. Điều này đảm bảo rằng pin và cảm biến của bút đang hoạt động chính xác.

Bước 2 Thao Tác Kiểm Tra Không Tiếp Xúc

Đưa Đầu Bút Đến Gần Dây Dẫn: Đặt đầu cảm biến của bút sát vào lớp cách điện của dây dẫn, terminal, hoặc ổ cắm. Không cần phải chạm vào kim loại.
Quan sát Kết Quả:

Nếu bút phát sáng (thường là màu đỏ) và phát ra tiếng bíp liên tục, điều đó xác nhận có điện áp Dòng điện xoay chiều tại vị trí đó.
Nếu bút im lặng, không có điện áp hoặc điện áp quá thấp so với ngưỡng phát hiện.

Bước 3 Ứng Dụng Đặc Biệt Tìm Dây Đứt Ngầm

Bút cảm ứng là công cụ tuyệt vời để tìm vị trí dây bị đứt bên trong tường hoặc dưới lớp cách điện.

Cách làm: Bật điện cho đoạn dây cần kiểm tra. Lướt đầu bút cảm ứng dọc theo chiều dài của dây.
Xác định Vị trí: Bút sẽ báo hiệu có điện áp cho đến điểm đứt. Ngay tại điểm dây bị đứt, bút sẽ ngừng báo hiệu. Đây chính là vị trí cần sửa chữa.

Ứng Dụng Thực Tế Nâng Cao Giá Trị Tham Khảo

Cả hai loại bút thử điện đều có những ứng dụng thực tế vượt xa việc chỉ kiểm tra có điện hay không.

Ứng Dụng 1 Phân biệt Dây Pha và Dây Trung Tính

Khi lắp đặt hoặc sửa chữa thiết bị, việc xác định đúng dây pha (dây nóng) là bắt buộc. Bút thử điện là công cụ duy nhất thực hiện việc này nhanh chóng, giúp tránh việc lắp công tắc vào dây trung tính (một lỗi nguy hiểm).

Ứng dụng 2 Kiểm tra Ổ Cắm và Lỗi Đấu Nối Ngược

Dùng bút thử điện để kiểm tra cả hai lỗ của ổ cắm. Chỉ một lỗ được phép làm sáng đèn (hoặc kích hoạt còi) là lỗ pha. Nếu cả hai lỗ đều không có điện, ổ cắm bị ngắt. Nếu cả hai lỗ đều báo có điện (với bút cơ), có thể là do lỗi đấu nối phức tạp hoặc vấn đề nghiêm trọng với dây trung tính (trôi nổi điện áp trung tính).

Ứng Dụng 3 Kiểm tra Sự Cố Ngắt Mạch

Nếu một thiết bị không hoạt động, hãy sử dụng bút thử điện cảm ứng để kiểm tra từng đoạn cáp và terminal. Bạn có thể nhanh chóng xác định mạch điện bị ngắt ở đâu (từ cầu chì, qua công tắc, đến thiết bị) mà không cần tháo rời nhiều bộ phận.

Ứng Dụng 4 Kiểm tra Điện Cảm Ứng

Trong các khu vực có nhiều dây cáp chạy song song (ví dụ: máng cáp), bút cảm ứng có thể báo có điện do hiện tượng điện cảm ứng (Phantom Voltage) ngay cả khi mạch điện bị ngắt. Với các bút cảm ứng hiện đại có chức năng Trở kháng thấp, bạn có thể loại bỏ điện cảm ứng để có kết quả chính xác hơn.

Nguyên Tắc An Toàn Tối Cao Khi Sử Dụng

Tuyệt đối tuân thủ các nguyên tắc sau để đảm bảo an toàn cho bản thân và thiết bị.

Không Bao Giờ Thay Thế Đo Lường Chính Xác: Bút thử điện chỉ là công cụ kiểm tra ban đầu (định tính). Khi sửa chữa hoặc lắp đặt, hãy luôn sử dụng Đồng hồ Vạn Năng để xác định giá trị điện áp chính xác (định lượng) trước khi chạm vào dây.
Không Dùng Quá Phạm Vi Điện Áp: Tuyệt đối không dùng bút thử điện dân dụng để kiểm tra các đường dây điện cao thế.
Kiểm Tra Pin Định Kỳ (Bút Cảm Ứng): Một bút cảm ứng hết pin là một mối nguy hiểm chết người, vì nó không thể báo hiệu nguy hiểm. Luôn thay pin khi đèn báo yếu.

Tối Ưu Hóa Kỹ Năng

Việc sử dụng bút thử điện hiệu quả giúp tăng tốc độ chẩn đoán và giảm thiểu rủi ro. Hãy xem bút thử điện như một giác quan thứ sáu, một công cụ cảnh báo tức thời, nhưng luôn kết hợp nó với đồng hồ đo chính xác để hoàn thành công việc sửa chữa điện an toàn và chuyên nghiệp.
