Máy Đo Trở Kháng: Chìa Khóa Chẩn Đoán Mạch và Mạng Điện

Trong hệ thống điện, trở kháng không chỉ là điện trở thuần túy mà là tổng hợp phức tạp của Điện trở, Cảm kháng và Điện dung. Trở kháng là thước đo về mức độ mạch điện cản trở dòng điện xoay chiều (AC). Việc biết chính xác trở kháng là vô cùng quan trọng cho cả an toàn và hiệu suất. Trong các mạch điện tử, trở kháng ảnh hưởng đến chất lượng tín hiệu và sự ổn định của mạch. Trong hệ thống điện, Trở Kháng Vòng Lặp Lỗi (Loop Impedance) là chỉ số cốt lõi quyết định tốc độ và khả năng ngắt mạch của cầu dao hoặc thiết bị bảo vệ.

1. Trở Kháng: Yếu Tố Quyết Định Hiệu Suất và Phản Ứng Của Hệ Thống

Nếu trở kháng vòng lặp lỗi quá cao, cầu dao sẽ ngắt chậm hoặc thậm chí không ngắt khi xảy ra lỗi chạm đất nghiêm trọng, dẫn đến nguy cơ giật điện kéo dài và cháy nổ. Máy Đo Trở Kháng (Impedance Meter) là công cụ chẩn đoán chuyên dụng, được thiết kế để đo chính xác tổng hợp các yếu tố phức tạp này. Nó cung cấp dữ liệu định lượng, giúp kỹ thuật viên xác minh khả năng hoạt động của hệ thống bảo vệ lỗi và tối ưu hóa các mạch điện tử nhạy cảm.

2. Ứng Dụng Chính Trong An Toàn Điện: Trở Kháng Vòng Lặp Lỗi

Ứng dụng quan trọng nhất của Máy đo trở kháng trong môi trường công nghiệp là kiểm tra hệ thống bảo vệ lỗi chạm đất.

Trở Kháng Vòng Lặp Lỗi (Loop Impedance) là chỉ số an toàn bắt buộc. Khi xảy ra lỗi chạm đất (ví dụ: dây pha chạm vào vỏ máy), dòng điện phải đi qua một vòng lặp (gồm dây pha, máy biến áp, dây trung tính và dây đất) trước khi quay về nguồn. Trở kháng vòng lặp càng thấp thì dòng lỗi càng lớn và cầu dao càng ngắt nhanh. Máy đo trở kháng cho phép bạn đo chính xác giá trị này và tính toán dòng điện lỗi tiềm năng.

Xác Minh Khả Năng Ngắt Mạch Nhanh của Cầu Dao. Giá trị trở kháng vòng lặp đo được phải đủ thấp để đảm bảo rằng dòng lỗi tạo ra đủ lớn để kích hoạt cầu dao (MCB/MCCB) hoặc cầu chì ngay lập tức theo tiêu chuẩn an toàn. Nếu trở kháng quá cao, máy đo sẽ cảnh báo, cho biết cần phải cải thiện hệ thống dây dẫn hoặc đấu nối đất. Đây là công cụ duy nhất để kiểm tra tính toàn vẹn của hệ thống bảo vệ.

Đo Lường Điện Áp Tiếp Xúc Tiềm Năng. Một số máy đo trở kháng tiên tiến có thể mô phỏng sự cố lỗi và tính toán điện áp chạm đất (Touch Voltage) tiềm năng. Việc này đảm bảo rằng ngay cả khi cầu dao ngắt chậm, điện áp trên vỏ thiết bị vẫn nằm dưới ngưỡng an toàn (thường là 50V), bảo vệ người dùng khỏi nguy cơ bị giật điện nguy hiểm.

3. Ứng Dụng Trong Điện Tử và Mạng: Chất Lượng Tín Hiệu

Trong lĩnh vực điện tử, Máy đo trở kháng đóng vai trò quan trọng trong việc tối ưu hóa mạch và linh kiện.

Đo Lường Đặc Tính Cáp và Đường Dẫn Tín Hiệu. Trong các hệ thống truyền thông tốc độ cao (mạng, âm thanh), trở kháng của cáp phải phù hợp với thiết bị (ví dụ: 50 Ohm hoặc 75 Ohm). Máy đo trở kháng giúp kỹ thuật viên xác minh trở kháng đặc trưng của cáp, đảm bảo rằng tín hiệu được truyền đi mà không bị phản xạ, nhiễu hoặc suy giảm, từ đó tối ưu hóa chất lượng mạng và âm thanh.

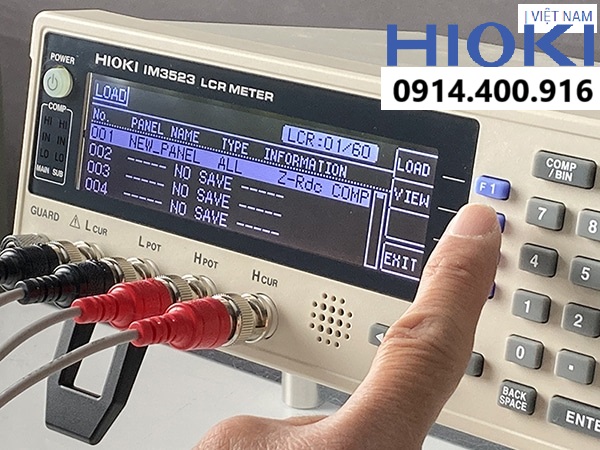

Chẩn Đoán Linh Kiện Điện Tử (LCR Meter). Máy đo trở kháng còn được gọi là LCR Meter, có khả năng đo chính xác Cảm kháng (L), Điện dung (C) và Điện trở (R) của các linh kiện rời rạc. Điều này là cần thiết trong việc kiểm tra chất lượng linh kiện, chẩn đoán lỗi bảng mạch và xác minh các bộ lọc.

Tối Ưu Hóa Hệ Thống Âm Thanh. Trong lắp đặt hệ thống loa và âm thanh, trở kháng của loa phải phù hợp với bộ khuếch đại (Amplifier). Máy đo trở kháng giúp kỹ thuật viên lắp đặt xác định chính xác tổng trở kháng của chuỗi loa, ngăn ngừa tình trạng quá tải và hỏng hóc bộ khuếch đại, đồng thời đảm bảo chất lượng âm thanh tốt nhất.

Máy Đo Trở Kháng (Impedance Meter) là công cụ chuyên dụng, cung cấp dữ liệu an toàn và hiệu suất mà không thiết bị nào khác có thể làm được.

Sở hữu Máy đo trở kháng giúp bạn: Đảm bảo an toàn tuyệt đối bằng cách xác minh khả năng ngắt mạch nhanh của cầu dao khi xảy ra lỗi chạm đất. Ngăn ngừa nguy cơ cháy nổ do trở kháng vòng lặp lỗi quá cao. Tối ưu hóa chất lượng tín hiệu và mạng bằng cách kiểm tra trở kháng đặc trưng của cáp. Chẩn đoán chính xác lỗi linh kiện điện tử bằng cách đo L, C, R. Hãy kiểm soát trở kháng để hệ thống của bạn hoạt động an toàn và hiệu quả nhất.
