Máy Đo Trở Kháng – Quyết Định An Toàn của Hệ Thống

Máy Đo Trở Kháng trong lĩnh vực điện dân dụng và công nghiệp thường được dùng để chỉ hai công cụ cốt lõi liên quan đến an toàn hệ thống: Máy Đo Trở Kháng Tiếp Địa (Earth Ground Resistance Tester) và Máy Đo Trở Kháng Vòng Lặp Sự Cố (Loop Impedance Tester). Cả hai thiết bị này đều đo trở kháng – sự cản trở dòng điện – tại các điểm trọng yếu của hệ thống để xác nhận rằng các thiết bị bảo vệ (như RCD, MCB, cầu chì) sẽ hoạt động chính xác và nhanh chóng khi xảy ra sự cố.

Trở kháng không phải là một khái niệm phức tạp, nó là độ "khỏe" của đường dẫn an toàn. Nếu trở kháng quá cao, dòng điện sự cố không thể chạy thoát hoặc không đủ mạnh để làm nhảy cầu chì, dẫn đến nguy cơ:

Điện giật: Vỏ thiết bị có điện áp cao.
Cháy nổ: Lỗi sự cố kéo dài, gây quá nhiệt.

Máy Đo Trở Kháng là công cụ bảo hiểm, đảm bảo tất cả các tuyến đường an toàn này đều ở trạng thái tốt nhất.

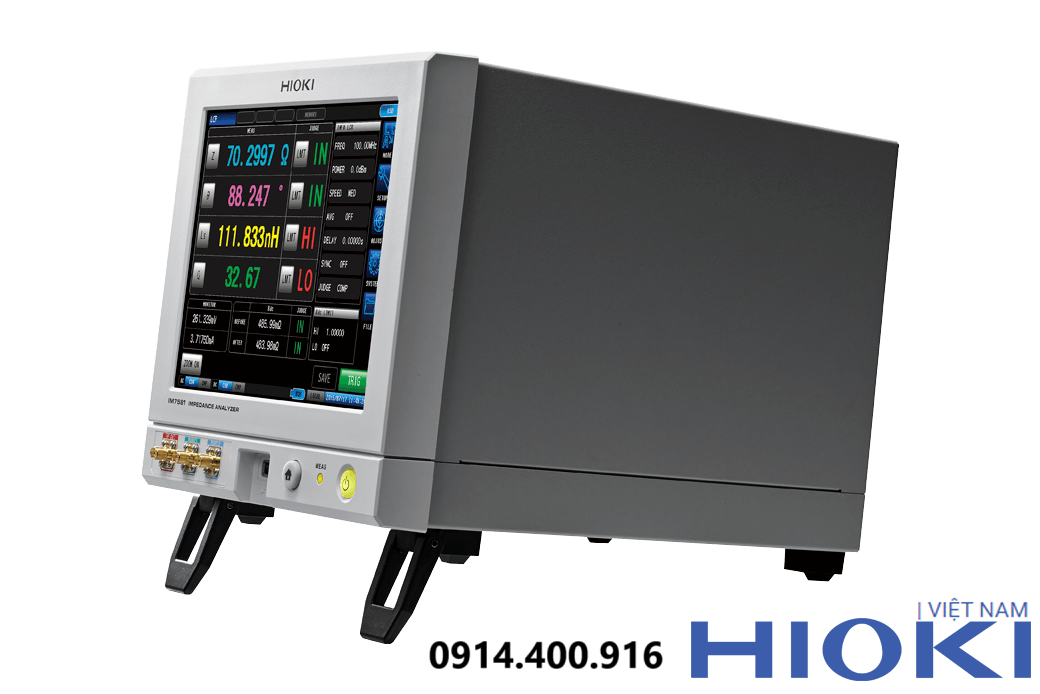

Máy Đo Trở Kháng – Quyết Định An Toàn của Hệ Thống

Công Cụ 1: Máy Đo Trở Kháng Tiếp Địa (Earth Ground Resistance)

Trở kháng tiếp địa (Rtd) là trở kháng của đường dẫn từ cọc tiếp địa của bạn vào lòng đất. Giá trị Rtd càng thấp thì càng an toàn.

Tại Sao Trở Kháng Tiếp Địa Lại Quan Trọng?

An toàn Con người: Khi sét đánh hoặc sự cố chạm đất (Fault to Earth), dòng sự cố phải được dẫn xuống đất một cách nhanh chóng. Nếu Rtd cao, dòng điện sẽ không kịp thoát, gây ra điện áp cao trên vỏ thiết bị, nguy hiểm chết người.
Bảo vệ Thiết bị: Hệ thống tiếp địa tốt bảo vệ thiết bị điện tử nhạy cảm khỏi nhiễu điện từ và xung sét.
Tiêu chuẩn Bắt buộc: Hầu hết các tiêu chuẩn an toàn (như TCVN, IEC) đều yêu cầu trở kháng tiếp địa phải nhỏ hơn 4 (5 cho các ứng dụng thông thường).

Các Phương Pháp Đo Lường

Phương pháp 3 Cực (Three-Pole / Fall-of-Potential)

Nguyên lý: Là phương pháp đo chính xác nhất. Máy sẽ đưa một dòng điện vào cọc tiếp địa cần đo (E) và đo điện áp rơi giữa cọc E và một cọc phụ điện áp (P), sau đó sử dụng định luật Ohm để tính Rtd.
Thao tác Kỹ thuật: Cần cắm hai cọc phụ (Cọc Dòng C và Cọc Điện Áp P) cách xa cọc E theo một khoảng cách nhất định (thường là 20m đến 50m).
Giá trị: Độ chính xác cao, cần thiết cho việc nghiệm thu các hệ thống tiếp địa quan trọng (nhà máy, trạm biến áp).

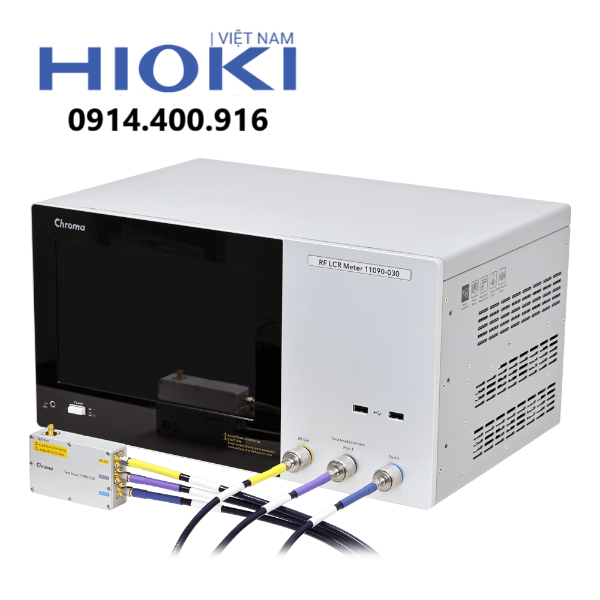

Máy Đo Trở Kháng – Quyết Định An Toàn của Hệ Thống

Phương pháp 4 Cực (Four-Pole)

Nguyên lý: Tương tự 3 cực nhưng tách riêng kết nối điện áp và dòng điện, loại bỏ hoàn toàn trở kháng của dây đo.
Giá trị: Độ chính xác tối đa, dùng cho các ứng dụng đòi hỏi sự tỉ mỉ nhất (phòng thí nghiệm, nghiên cứu, kiểm tra chất lượng cọc đồng).

Phương pháp Kẹp Không Cọc (Stakeless / Clamp-on)

Nguyên lý: Sử dụng hai hàm kẹp: một hàm tạo ra dòng điện thử nghiệm và hàm kia đo dòng điện vòng lặp. Phương pháp này chỉ hoạt động khi có một vòng lặp tiếp địa đầy đủ (tức là cọc tiếp địa được nối với hệ thống tiếp địa của tòa nhà/thành phố).
Giá trị: Nhanh nhất và Tiện lợi nhất. Không cần cắm cọc phụ, tiết kiệm thời gian đáng kể. Lý tưởng cho việc kiểm tra định kỳ trong thành phố hoặc các khu vực không thể đóng cọc (sàn bê tông, mặt đường).

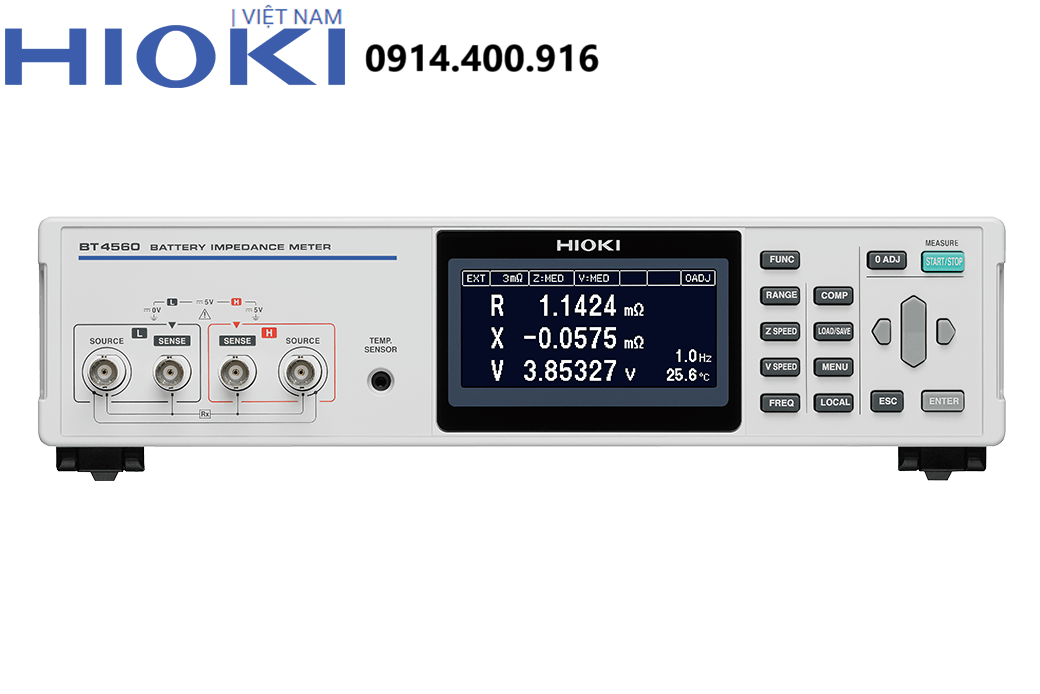

Máy Đo Trở Kháng – Quyết Định An Toàn của Hệ Thống

Công Cụ 2: Máy Đo Trở Kháng Vòng Lặp (Loop Impedance)

Trở kháng vòng lặp (Z-Loop hoặc Zs) là trở kháng tổng của toàn bộ đường dẫn mà dòng sự cố đi qua để về lại nguồn điện (máy biến áp) khi xảy ra lỗi giữa dây nóng (L) và dây tiếp địa (PE).

Tại Sao Trở Kháng Vòng Lặp Lại Quan Trọng?

Đảm bảo Cầu chì/MCB nhảy: Tiêu chuẩn an toàn yêu cầu rằng trong trường hợp xảy ra sự cố, dòng sự cố phải đủ lớn để làm cho thiết bị bảo vệ (cầu chì, MCB) ngắt mạch trong thời gian cho phép (ví dụ: 0.4 giây).
Mối liên hệ giữa Z-Loop và I-Fault: Theo định luật Ohm, I = U / Z. Nếu Z cao, I sẽ thấp, không đủ để làm nhảy cầu dao, khiến lỗi sự cố kéo dài, gây nguy cơ hỏa hoạn.

Chức năng Chính của Máy Đo Z-Loop

Đo Trở Kháng Vòng Lặp (Zs)

Máy đo sẽ bơm một dòng điện xung vào mạch và đo độ sụt áp để tính toán Z (thường là Z L-PE).

Tính Toán Dòng Sự Cố Dự Kiến (PSC – Prospective Short Circuit Current)

Dựa trên giá trị Z, máy có thể tính I (dòng ngắn mạch dự kiến). Giá trị I này phải luôn lớn hơn dòng định mức ngắt (Tripping Current) của thiết bị bảo vệ.

Lợi ích: Giúp kỹ thuật viên ngay lập tức xác nhận liệu MCB 16A đang sử dụng có thể ngắt mạch an toàn trong mạch này hay không.

Đo Trở Kháng Dòng Lặp Nối Đất (RCD/RCBO No-Trip Testing)

Vấn đề: Khi đo Z truyền thống, dòng điện thử nghiệm cao có thể làm nhảy RCD.
Giải pháp: Máy đo hiện đại có chế độ "No-Trip" sử dụng dòng thử nghiệm rất thấp (vài miliAmpe). Điều này cho phép đo chính xác Z mà không làm ngắt các thiết bị chống dòng rò.

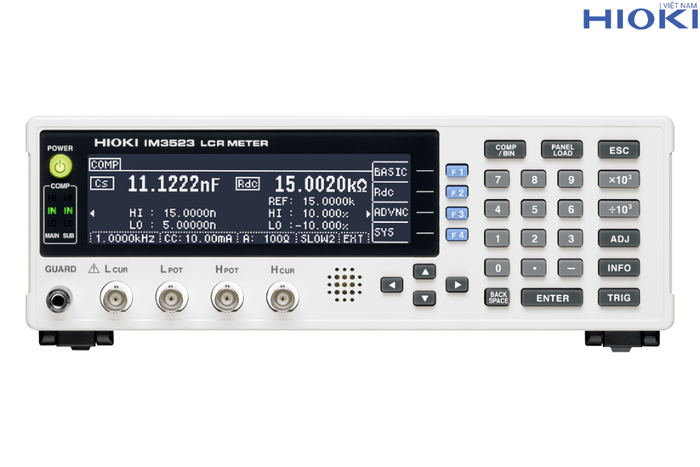

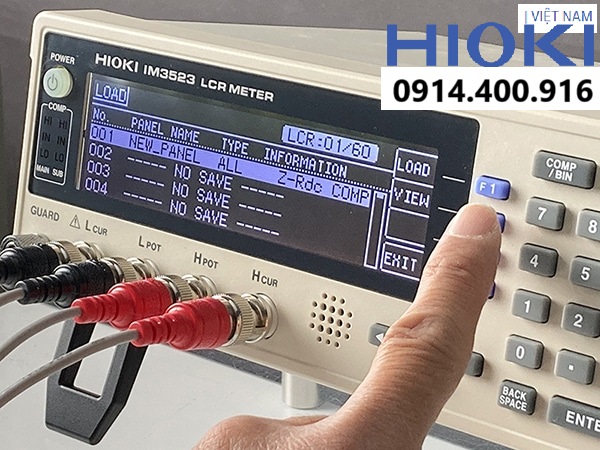

Máy Đo Trở Kháng – Quyết Định An Toàn của Hệ Thống

Các Tính Năng Kỹ Thuật Nâng Cao Giá Trị

Để tạo ra một sản phẩm máy đo trở kháng toàn diện, các tính năng sau là không thể thiếu.

Khả năng Chống Nhiễu Vượt Trội

Vấn đề: Khi đo trở kháng tiếp địa, nhiễu điện từ từ các mạch điện, biến tần gần đó có thể làm sai lệch kết quả nghiêm trọng.
Giá trị: Máy đo cao cấp sử dụng bộ lọc tần số tự động hoặc tần số thử nghiệm cao (ví dụ: 128Hz) để cô lập nhiễu 50/60Hz, đảm bảo kết quả đo chính xác ngay cả trong môi trường công nghiệp ồn ào.

Khả năng Lưu Trữ và Giao Tiếp Kỹ Thuật Số

Giá trị: Khả năng lưu trữ hàng trăm, thậm chí hàng nghìn kết quả đo. Giao tiếp qua Bluetooth/USB cho phép kỹ thuật viên tải dữ liệu về máy tính, tạo báo cáo kiểm tra chi tiết và chuyên nghiệp, một yêu cầu bắt buộc khi làm việc với các dự án lớn.

Cảnh Báo Điện áp và Cấp độ An toàn

An toàn Tối đa: Máy đo phải có chức năng cảnh báo điện áp dư trên đường đo (Noise Check), ngăn chặn phép đo nếu có điện áp nguy hiểm (>25V) để bảo vệ cả người dùng và thiết bị.
Cấp CAT: Đảm bảo máy có cấp an toàn CAT III/CAT IV, cho phép đo an toàn trên các hệ thống phân phối điện công nghiệp và hạ tầng chính.

Máy Đo Trở Kháng không chỉ là một công cụ đo lường; đó là một thiết bị đảm bảo tính toàn vẹn của toàn bộ hệ thống bảo vệ điện. Bằng cách cung cấp khả năng đo chính xác Trở kháng Tiếp Địa (bảo vệ khỏi sét và điện áp dư) và Trở kháng Vòng Lặp (đảm bảo thiết bị an toàn ngắt mạch), máy đo trở kháng là giải pháp then chốt giúp:
