Công trình xây dựng xong, điện đã lắp đặt hoàn chỉnh, thợ điện bàn giao. Chủ đầu tư đóng aptomat tổng - tất cả hoạt động bình thường. Nhưng 3 tuần sau, ELCB nhảy liên tục mà không rõ nguyên nhân. Kỹ thuật viên kiểm tra - phát hiện một đoạn cáp đi ngầm bị vỡ vỏ cách điện do bị chèn bởi vật liệu xây dựng trong lúc thi công. Điện trở cách điện của đoạn đó chỉ còn vài MΩ và tiếp tục suy giảm do ẩm thấm vào.
Nếu kiểm tra điện trở cách điện trước khi đóng điện, sự cố này đã được phát hiện và xử lý trong giai đoạn thi công - chi phí thấp hơn nhiều so với đục tường tìm cáp sau khi đã hoàn thiện nội thất.
I. Điện Trở Cách Điện Là Gì và Tại Sao Quan Trọng?
Lớp vỏ nhựa bọc dây cáp điện - dù trông có vẻ đơn giản - là tuyến phòng thủ duy nhất ngăn dòng điện rò ra môi trường xung quanh, ra vỏ thiết bị, ra người. Khả năng cách điện của lớp vỏ này được thể hiện qua điện trở cách điện - đo bằng MΩ (Mega Ohm) hoặc GΩ (Giga Ohm).
Điện trở cách điện càng cao: lớp cách điện càng tốt, dòng rò càng nhỏ, hệ thống càng an toàn. Điện trở cách điện thấp: lớp cách điện đã suy giảm - có thể do ẩm, nhiệt độ cao, hóa chất, hư hỏng cơ học, hoặc tuổi thọ vật liệu.
Tiêu chuẩn IEC 60364 yêu cầu điện trở cách điện của hệ thống điện dân dụng và công nghiệp (điện áp ≤ 500V) phải đạt ít nhất 1MΩ - nhưng trong thực tế, hệ thống mới hoàn toàn phải đạt hàng trăm MΩ đến GΩ. Nếu chỉ đo được vài chục MΩ ở công trình mới, đó là dấu hiệu có vấn đề cần điều tra.
.png)
II. Tại Sao Cách Điện Tốt Lúc Thi Công Nhưng Kém Sau Khi Đóng Điện?
Đây là câu hỏi nhiều chủ đầu tư thắc mắc: "Dây mua mới hoàn toàn, tại sao lại hỏng cách điện?"
Nguyên nhân 1 - Hư hỏng cơ học trong thi công: Dây cáp bị kẹp, chèn, uốn cong quá góc cho phép khi luồn vào ống hoặc đi ngầm trong tường. Vết hư hỏng nhỏ trên vỏ cáp lúc thi công chưa ảnh hưởng đến điện trở cách điện ngay - nhưng sau vài tuần khi độ ẩm thấm vào, điện trở sụp nhanh.
Nguyên nhân 2 - Ẩm trong hộp đấu dây, tủ điện: Công trình mới thường còn ẩm ướt - đặc biệt sau khi trát tường, đổ bê tông. Hơi ẩm thấm vào hộp đấu dây, đầu cáp chưa được bọc kỹ làm giảm cách điện tại các điểm đấu nối.
Nguyên nhân 3 - Cáp bị ngâm nước khi mưa: Trên công trường, cáp điện để ngoài trời hoặc luồn vào ống trước khi trát tường thường bị thấm nước trong mùa mưa. Vỏ cáp nhìn bề ngoài bình thường nhưng điện trở cách điện đã suy giảm.
Nguyên nhân 4 - Đấu nối sai, chạm vỏ: Đầu cáp ép cos không đúng kỹ thuật, vỏ cáp bị tuột lộ lõi đồng chạm vào vỏ kim loại của tủ điện - điện trở cách điện xuống gần 0.
.png)
III. Các Model Hioki Phù Hợp Cho Từng Loại Công Trình

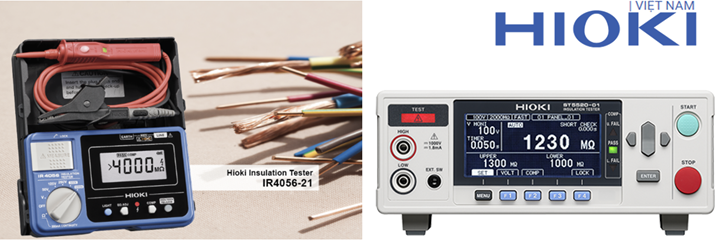

Hioki IR4056-21 - Model tiêu chuẩn cho hầu hết công trình: 5 dải điện áp thử (50/125/250/500/1000V DC), chức năng Comparator báo đèn Xanh/Đỏ ngay khi đo, chịu được điện áp đầu vào 600V AC để bảo vệ khi đo nhầm mạch có điện. Đây là model bán chạy nhất cho đội thi công điện dân dụng và công nghiệp.

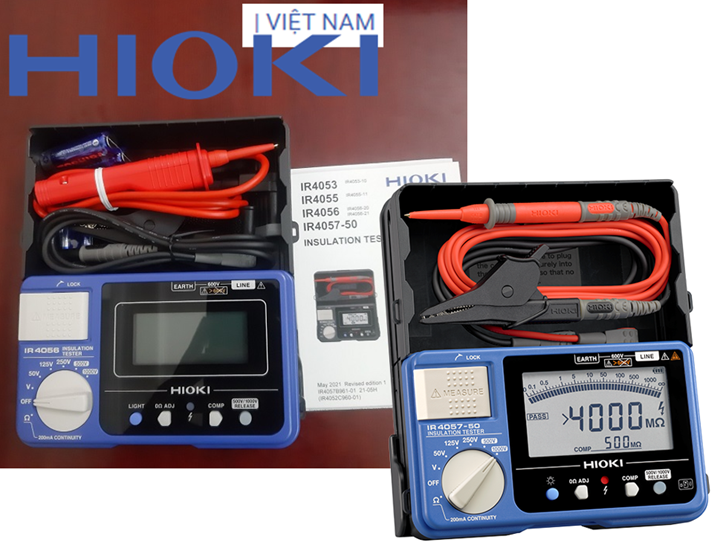

Hioki IR4057-50 - Model nâng cao với Bluetooth: Tốc độ đo 0.3 giây, kết nối Bluetooth để truyền kết quả về smartphone và xuất báo cáo PDF ngay tại hiện trường. Lý tưởng cho đội kiểm định chuyên nghiệp cần lập hồ sơ nghiệm thu nhanh.
Hioki IR4053-10 - Chuyên cho hệ thống điện mặt trời: Thiết kế đặc biệt để đo cách điện chuỗi pin mặt trời (PV string), chịu được điện áp DC cao, bảo vệ khi có điện áp ngược từ pin mặt trời vào que đo.
Hioki ST5520 - Cho dây chuyền kiểm tra xuất xưởng: Tốc độ đo 50ms, chức năng Contact Check chống báo PASS sai khi đầu đo chưa tiếp xúc, kết nối I/O với hệ thống phân loại tự động - dành cho nhà máy sản xuất tủ điện, thiết bị điện công nghiệp cần kiểm tra 100% sản phẩm.
IV. Lưu Ý Quan Trọng: Những Sai Lầm Hay Gặp
Không ngắt thiết bị điện tử trước khi đo: Điện áp thử 500V DC sẽ đánh thủng tụ điện trong SMPS, inverter, biến tần, tivi LED - gây hỏng không thể phục hồi. Phải ngắt tất cả thiết bị nhạy cảm ra khỏi ổ cắm, không chỉ tắt nguồn.
Không xả điện tích trên cáp sau khi đo: Sau khi dùng 500V DC đo cách điện, lõi cáp tích điện như một tụ điện lớn. Phải để máy đo xả điện tự động (nhiều model Hioki có chức năng này) hoặc chờ đủ thời gian trước khi chạm vào cáp.
Đo trong điều kiện ẩm ướt: Bề mặt vỏ cáp ướt sẽ cho kết quả điện trở cách điện thấp không phản ánh chất lượng cách điện thực sự. Nên đo sau khi vật liệu đã khô hoặc lau khô trước khi đo.
Dùng đồng hồ vạn năng thay Megger: VOM chỉ dùng 3–9V để đo điện trở - không đủ để phát hiện lỗi cách điện tiềm ẩn. Chỉ Megger dùng 500 - 1000V DC mới đủ sức "ép" lỗi bộc lộ.
.png)
V. Mua Hàng Tại Hioki Việt Nam
Kiểm tra điện trở cách điện trước khi đóng điện không phải thủ tục hình thức - đây là bước bảo vệ tính mạng người sử dụng, tài sản của chủ đầu tư, và uy tín của đơn vị thi công điện. Chi phí mua một chiếc đồng hồ đo điện trở cách điện Hioki IR4056-21 nhỏ hơn rất nhiều so với chi phí xử lý một sự cố điện sau khi đã hoàn thiện công trình.
Liên hệ Hioki Việt Nam qua Hotline 0914.400.916 hoặc qua website để được tư vấn model phù hợp với loại công trình của bạn.
