Thiết Bị Đo Điện Trở Cách Điện Chẩn Đoán Sức Khỏe Lớp Cách Điện

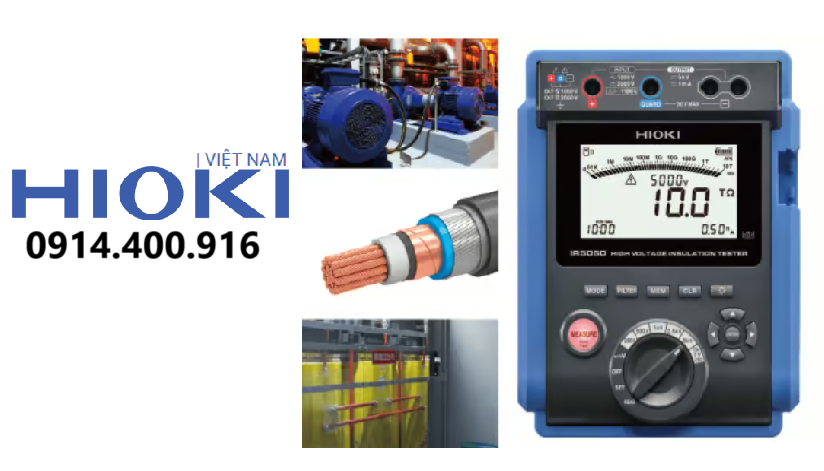

Thiết Bị Đo Điện Trở Cách Điện (thường được gọi là Megger) là công cụ chuyên dụng và bắt buộc để kiểm tra tính toàn vẹn của lớp vật liệu cách điện trong cáp điện, động cơ, máy biến áp và các thiết bị điện khác. Bằng cách áp dụng một điện áp thử nghiệm cao (thường từ 500 Volt đến 10000 Volt), thiết bị này đo lường khả năng chống lại dòng điện rò rỉ của vật liệu cách điện, giúp dự đoán và ngăn ngừa sự cố chập điện, cháy nổ.

Thiết Bị Đo Điện Trở Cách Điện Chẩn Đoán Sức Khỏe Lớp Cách Điện

Khai Thác Bản Chất và Nguyên Lý Hoạt Động Cốt Lõi

Điện trở cách điện lý tưởng phải là vô cùng lớn (vô cực). Thiết bị Megger được thiết kế để đo các giá trị Điện trở rất cao, thường là MegaOhm (triệu Ohm) hoặc GigaOhm (tỷ Ohm).

Nguyên Lý Hoạt Động Của Megger

Tạo Điện áp Cao: Megger tạo ra một điện áp Dòng điện một chiều (DC) cao và ổn định. Điện áp này có thể là 500 Volt, 1000 Volt, 5000 Volt, tùy thuộc vào cấp điện áp danh định của thiết bị cần thử nghiệm.

Đo Dòng Rò Rỉ: Khi điện áp cao được đặt vào, một lượng dòng điện rò rỉ rất nhỏ sẽ chạy qua lớp cách điện. Megger đo lường dòng điện rò rỉ này.

Tính toán Điện trở: Theo Định luật Ohm (R bằng V chia I), thiết bị tính toán Điện trở cách điện (R) bằng cách lấy Điện áp thử (V) chia cho Dòng điện rò rỉ (I) đo được. R càng cao thì vật liệu cách điện càng tốt.

Thiết Bị Đo Điện Trở Cách Điện Chẩn Đoán Sức Khỏe Lớp Cách Điện

Các Thành Phần Dòng Điện Khi Đo Cách Điện

Khi điện áp DC cao được đặt vào, tổng dòng điện bao gồm ba thành phần khác nhau, cần hiểu rõ để phân tích kết quả.

Dòng điện Tích điện (Capacitive Charging Current): Dòng điện lớn chảy vào ban đầu để nạp năng lượng cho điện dung tự nhiên của cáp hoặc cuộn dây. Dòng này giảm nhanh về không sau vài giây.

Dòng điện Hấp thụ (Absorption Current): Dòng điện này liên quan đến quá trình phân cực lưỡng cực trong vật liệu cách điện. Dòng này giảm chậm trong vài phút và là chỉ số quan trọng về chất lượng vật liệu.

Dòng điện Rò rỉ (Leakage Current): Đây là dòng điện ổn định chảy qua lớp cách điện và trên bề mặt vật liệu. Đây là dòng điện thật sự đại diện cho Điện trở cách điện.

Hướng Dẫn Kỹ Thuật Các Phương Pháp Đo Cách Điện

Để có kết quả chẩn đoán chính xác, không thể chỉ dựa vào một phép đo Điện trở đơn giản mà phải sử dụng các phương pháp đo theo thời gian.

Phương Pháp 1 Đo Điện Trở Ngắn Hạn (Spot Reading Test)

Mục tiêu: Kiểm tra nhanh tình trạng cách điện.

Thao tác: Đặt điện áp thử trong khoảng 30 đến 60 giây và ghi lại giá trị Điện trở cuối cùng.

Hạn chế: Phương pháp này không cung cấp thông tin về chất lượng vật liệu mà chỉ cho biết giá trị Điện trở tại thời điểm đo. Nó dễ bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường.

Pháp 2 Đo Theo Tỷ Số Hấp Thụ Điện Môi (Dielectric Absorption Ratio - DAR)

Mục tiêu: Đánh giá chất lượng vật liệu cách điện, loại bỏ ảnh hưởng của nhiệt độ.

Thao tác: Đo và ghi lại giá trị Điện trở cách điện tại 30 giây và 60 giây (hoặc 15 giây và 60 giây).

Tính toán: DAR bằng R sau 60 giây chia cho R sau 30 giây.

Phân tích: Giá trị DAR lớn hơn 1 phẩy 25 thường là tốt. Giá trị gần 1 cho thấy sự suy thoái nghiêm trọng của lớp cách điện.

Phương Pháp 3 Đo Theo Chỉ Số Phân Cực (Polarization Index - PI)

Mục tiêu: Đây là phương pháp chẩn đoán chuyên sâu nhất, cho biết tình trạng lão hóa và độ sạch của lớp cách điện.

Thao tác: Đo và ghi lại giá trị Điện trở cách điện tại 1 phút và 10 phút.

Tính toán: PI bằng R sau 10 phút chia cho R sau 1 phút.

Phân tích: Một vật liệu cách điện tốt và sạch sẽ có PI lớn hơn 2 phẩy 0. $PI$ thấp cho thấy sự nhiễm bẩn hoặc ẩm ướt nghiêm trọng của lớp cách điện.

Ứng Dụng Thực Tế và Quản Trị Rủi Ro An Toàn

Thiết bị Megger là công cụ sống còn trong bảo trì dự đoán và đảm bảo an toàn.

Ứng Dụng 1 Kiểm Tra Cáp và Thiết Bị Mới

Mục đích: Xác nhận chất lượng lắp đặt và tình trạng vận chuyển của cáp và động cơ mới.

Cách làm: Đo Điện trở cách điện trước khi đưa thiết bị vào vận hành để tạo đường cơ sở (Baseline) cho các phép đo sau này.

Ứng Dụng 2 Bảo Trì Dự Đoán Động Cơ và Máy Biến Áp

Mục đích: Theo dõi xu hướng suy giảm chất lượng cách điện theo thời gian.

Lợi ích: Khi giá trị PI hoặc DAR bắt đầu giảm, có thể lên kế hoạch sửa chữa hoặc thay thế trước khi xảy ra hỏng hóc lớn (Breakdown).

Quản Trị Rủi Ro An Toàn

Ngắt Nguồn Tuyệt đối: Luôn đảm bảo thiết bị và mạch điện cần đo đã được ngắt nguồn điện hoàn toàn và được tiếp địa an toàn trước khi tiến hành đo.

Xả Điện Tích Dư: Sau khi hoàn tất phép đo bằng điện áp cao, phải xả hết điện tích dư của thiết bị (đặc biệt là cáp dài hoặc cuộn dây lớn) bằng cách nối ngắn mạch chúng xuống đất.
