Xác định thứ tự pha lưới điện tại trạm bơm nước ly tâm công suất lớn

Hệ thống trạm bơm cấp nước sinh hoạt và xử lý nước thải công nghiệp đòi hỏi các tổ máy ly tâm công suất khổng lồ phải vận hành theo một chiều quay duy nhất. Việc cấp sai vị trí dây dẫn nguồn điện ba pha sẽ dẫn đến tình trạng cánh quạt bơm hoạt động ngược chiều kim đồng hồ so với thiết kế cơ khí ban đầu.

Trạng thái động cơ quay ngược này không chỉ làm mất hoàn toàn áp lực cột nước đẩy vào trong đường ống mà còn gây lỏng lẻo các chốt khóa cơ khí bên trong buồng chứa nước. Các kỹ sư cơ điện tại trạm bơm luôn phải thao tác kiểm tra chuẩn xác thứ tự của các dây cáp nguồn trước khi đóng cầu dao khởi động toàn bộ hệ thống nhà máy.

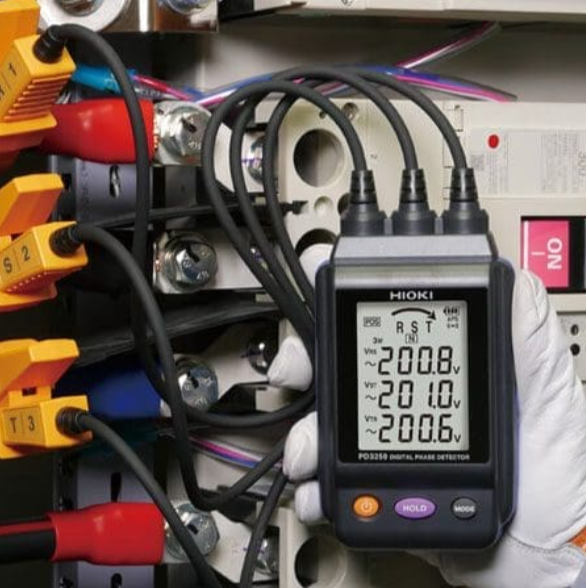

Thiết bị đồng hồ chỉ thị pha chính là công cụ đo lường bắt buộc phải có mặt tại hiện trường để phân định đúng hướng di chuyển của từ trường xoay chiều. Thiết bị đo điện này giúp người thợ thi công tự tin đấu nối hệ thống cáp nguồn vào hệ thống tủ điều khiển trung tâm mà không phải đóng điện chạy thử nghiệm một cách mù quáng.

Xác định thứ tự pha lưới điện tại trạm bơm nước ly tâm công suất lớn

I. Hiện tượng quay ngược của hệ thống động cơ bơm nước ly tâm

Buồng máy bơm ly tâm công nghiệp thường được đúc bằng thép hoặc gang nguyên khối đi kèm rãnh xoắn ốc một chiều nhằm mục đích tạo ra áp lực đẩy dòng nước đi thật xa. Khi nguồn điện cấp vào tủ điều khiển bị đảo vị trí các pha, từ trường quay bên trong lõi stator của động cơ sẽ lập tức quét theo hướng ngược lại, ép trục truyền động rotor quay theo chiều hoàn toàn đối nghịch với thiết kế cơ học.
Lực ly tâm của hệ thống cánh quạt lúc này thay vì đẩy dòng nước vọt ra miệng ống xả lại tạo ra một luồng xoáy vô hướng ngay bên trong vỏ buồng chứa nước. Áp suất nước trên toàn bộ mạng lưới đường ống chính sẽ tụt giảm đột ngột về mức không, khiến toàn bộ quy trình cung cấp nước sinh hoạt cho khu dân cư hoặc xả thải công nghiệp bị gián đoạn cục bộ.
Chiều quay sai lệch sẽ sinh ra một lực xoắn vặn ngược chiều kim đồng hồ cực kỳ mạnh tác động trực tiếp lên hệ thống ren ốc cố định cụm cánh quạt nước. Trục động cơ điện khi quay ở tốc độ hàng nghìn vòng mỗi phút theo hướng ngược lại có thể làm văng cánh quạt kim loại ra khỏi ngàm giữ, gây va đập cơ học dữ dội và phá nát toàn bộ hệ thống vỏ buồng bơm dày đặc.

Xác định thứ tự pha lưới điện tại trạm bơm nước ly tâm công suất lớn

II. Sự cố xáo trộn cáp nguồn hạ thế từ mạng lưới điện trung gian

Nguồn điện xoay chiều cung cấp cho trạm bơm nước thường được lấy trực tiếp từ các trạm biến áp hạ thế của mạng lưới điện lực khu vực. Trong quá trình duy tu bảo dưỡng định kỳ đường dây dẫn điện hoặc thay thế các sứ cách điện bị hỏng hóc trên cột điện ngoài trời, đội ngũ công nhân sở tại có thể vô tình hoán đổi vị trí của hai trong tổng số ba sợi cáp pha cấp nguồn. Các sự cố đứt cáp do mưa bão cũng là thời điểm dễ xảy ra tình trạng đấu nối nhầm lẫn vị trí dây dẫn khi khắc phục hậu quả dưới điều kiện ánh sáng yếu.

Sự thay đổi vị trí dây dẫn bắt nguồn từ đầu nguồn lưới điện sẽ truyền thẳng đến hệ thống thanh cái bằng đồng vớt vát bên trong tủ phân phối chính của nhà máy trạm bơm. Các công cụ đo lường kỹ thuật thông thường như ampe kìm hay vôn kế chỉ có khả năng đọc được độ lớn của cường độ dòng điện và mức điện áp mà hoàn toàn không thể nhận diện được chiều quay của từ trường đang sinh ra bên trong dây dẫn. Những thiết bị này trở nên vô hiệu trong việc phát hiện sự sai lệch thứ tự cấp điện ba pha.

Khi thiếu vắng công cụ kiểm tra thứ tự hướng từ trường chuyên biệt, tổ bảo trì cơ điện của nhà máy trạm bơm sẽ không thể nào hay biết về sự xáo trộn hệ thống cáp nguồn từ bên ngoài lưới điện này. Thao tác ấn nút đóng khởi động từ trên bảng điều khiển để chạy động cơ bơm nước ngay lập tức sẽ kích hoạt một thảm họa hỏng hóc cơ khí dây chuyền lan rộng trên toàn bộ các tổ máy đang kết nối chung vào một hệ thống mạng điện phân phối.

III. Đo lường chiều di chuyển từ trường xuyên qua lớp vỏ bọc cách điện

Hệ thống cáp nguồn cấp cho các cụm động cơ bơm chìm dưới nước thường là loại cáp tiết diện lớn chống thấm cực tốt đi kèm với lớp vỏ bọc bằng cao su lưu hóa vô cùng dày dặn.
Công nghệ cảm ứng điện từ hiện đại tích hợp bên trong thiết bị đo lường cho phép nhận diện hướng di chuyển của dòng điện xoay chiều ngay xuyên qua bề mặt lớp vỏ cao su cứng cáp này.

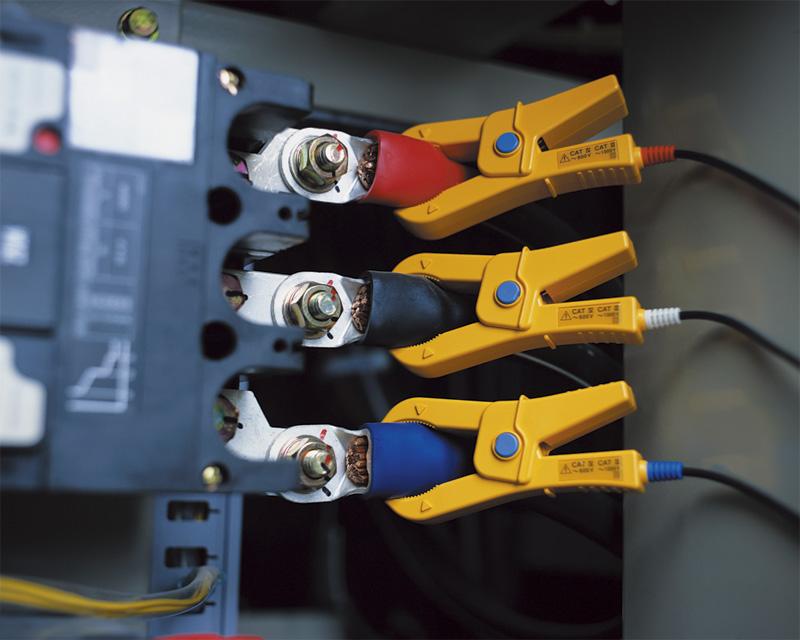

Kỹ sư điện vận hành chỉ cần kẹp ba đầu dò dạng kẹp của thiết bị lên ba sợi cáp pha đang mang dòng điện mà không cần phải dùng dao gọt bỏ lớp vật liệu cách điện an toàn bên ngoài.
Tín hiệu điện trường thu thập trực tiếp từ ba đầu dò không tiếp xúc sẽ được bộ vi xử lý trung tâm phân tích tốc độ cao để xác định chuẩn xác góc lệch pha giữa các đường dây cáp tải điện.

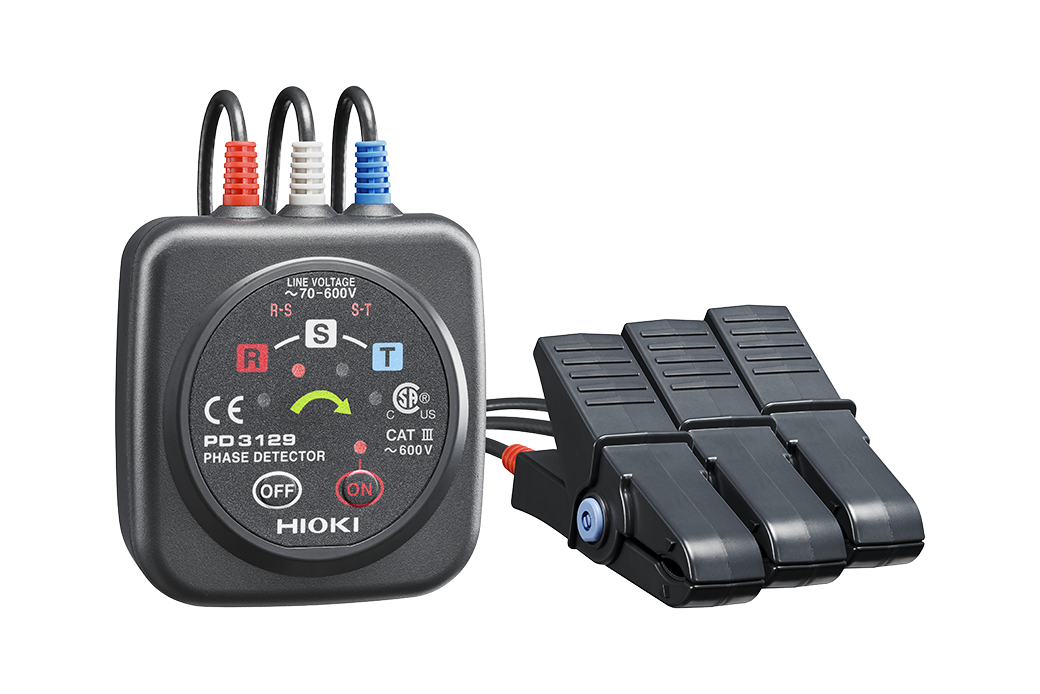

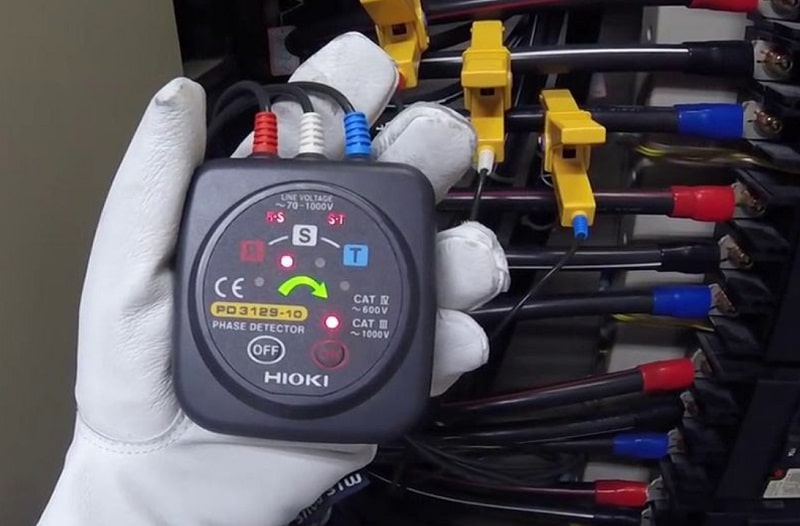

Chuỗi đèn báo dạng mũi tên bố trí trên mặt đồng hồ đo lường sẽ sáng lên theo chiều kim đồng hồ nếu thứ tự dây cáp được sắp xếp chuẩn xác, hoặc nhấp nháy theo chiều ngược lại nếu mạng lưới điện đang có sự hoán đổi cáp pha.

Xác định thứ tự pha lưới điện tại trạm bơm nước ly tâm công suất lớn

IV. Nhận diện đường cáp mang điện áp cao trong môi trường ẩm ướt

Không gian ngập nước đặc thù

Khu vực sàn bê tông lắp đặt các cụm bơm chìm và bơm nổi luôn nằm trong tình trạng đọng nước bề mặt. Độ ẩm không khí bão hòa kết hợp với những tia nước văng ra từ các van xả bọt khí tạo ra một môi trường làm việc cực kỳ bất lợi cho công tác đo kiểm hệ thống điện tiếp xúc trực tiếp. Nước là vật dẫn điện hoàn hảo có thể biến toàn bộ khu vực trạm bơm thành một cái bẫy điện tử khổng lồ đối với nhân sự thao tác.

Ngăn chặn hiện tượng phóng điện hồ quang

Các thao tác thử pha truyền thống lỗi thời đòi hỏi kỹ sư phải chọc mũi kíp bằng kim loại tiếp xúc thẳng vào phần lõi đồng mang điện của thanh cái. Tại không gian mang độ ẩm bão hòa, thao tác chọc chạm thanh kim loại trần mang điện áp cao rất dễ làm hình thành tia lửa điện, gây ra sự cố phóng điện hồ quang làm nổ tung tủ phân phối và gây bỏng điện nghiêm trọng cho người thợ đứng trên vũng nước.

Tích hợp hệ thống âm thanh cảnh báo độc lập

Hệ thống cảm biến thông minh trên các kẹp đo bằng nhựa tổng hợp sẽ tự động nhận diện sợi cáp đang có dòng điện chạy qua và phát ra tiếng bíp liên tục kết hợp cùng hệ thống đèn LED nhấp nháy chói lóa. Tính năng đo lường phụ trợ này đóng vai trò như một lớp áo giáp bảo vệ thứ hai, giúp nhân viên bảo trì hệ thống xác nhận sợi cáp đã thực sự mang tải điện trước khi tiến hành các bước xác định chiều quay từ trường phức tạp hơn.

V. Xác lập hồ sơ định danh cáp nguồn cho các tủ điều khiển cơ điện

Việc kiểm tra đo đạc và dán nhãn cố định cho từng đầu sợi cáp pha tại tủ điện phân phối giúp chuẩn hóa toàn bộ công tác vận hành trạm bơm nước theo tiêu chuẩn công nghiệp hóa. Dữ liệu đo đạc trực quan từ thiết bị chỉ thị đóng vai trò là căn cứ kỹ thuật sắc bén để thiết lập hồ sơ bản vẽ đấu nối vĩnh viễn cho toàn bộ nhà máy.

Mỗi sợi cáp đồng sau khi được thiết bị xác định đúng vị trí góc lệch không độ, một trăm hai mươi độ và hai trăm bốn mươi độ sẽ được bọc ống gen co nhiệt theo đúng mã màu đỏ, vàng và xanh dương.
Hệ thống mã màu chuẩn hóa công nghiệp này giúp các nhà thầu phụ lắp đặt hoặc đội ngũ kỹ thuật viên bảo trì mới tiếp nhận công việc có thể dễ dàng nhận diện và đấu nối thêm thiết bị mở rộng mà không nơm nớp lo sợ nhầm lẫn chiều quay động cơ.
Quyển nhật ký ghi chép số liệu đo đạc chiều quay pha được lưu trữ cẩn thận trong tủ hồ sơ bảo hành điện động lực, tạo điều kiện thuận lợi nhất cho việc đối chiếu và khoanh vùng sự cố mỗi khi trạm biến áp của điện lực khu vực thực hiện thao tác cắt điện sửa chữa hệ thống định kỳ.

Xác định thứ tự pha lưới điện tại trạm bơm nước ly tâm công suất lớn

VI. Đầu tư trang thiết bị đo lường an toàn tại chi nhánh Hioki Việt Nam

Ngành công nghiệp xử lý môi trường và cung cấp nước sạch luôn đòi hỏi sự chuẩn xác tuyệt đối trong mọi khâu lắp đặt hệ thống cơ điện động lực. Một sai sót nhỏ nhặt trong việc phán đoán thứ tự dây dẫn cáp điện có thể phải đánh đổi bằng sự phá hủy hoàn toàn cơ cấu cơ khí của những cỗ máy bơm công nghiệp trị giá hàng tỷ đồng.

Quý khách hàng khi đến tham quan và tiến hành mua sắm trực tiếp qua cổng thông tin Hioki Việt Nam sẽ được trải nghiệm trọn vẹn các dòng thiết bị đo lường điện cao cấp đạt tiêu chuẩn an toàn công nghiệp quốc tế.

Nguồn gốc thiết bị đo được kiểm chứng rõ ràng minh bạch với đầy đủ tem mác xuất xưởng và giấy tờ hiệu chuẩn kỹ thuật trực tiếp từ hệ thống dây chuyền thiết kế tại Nhật Bản.

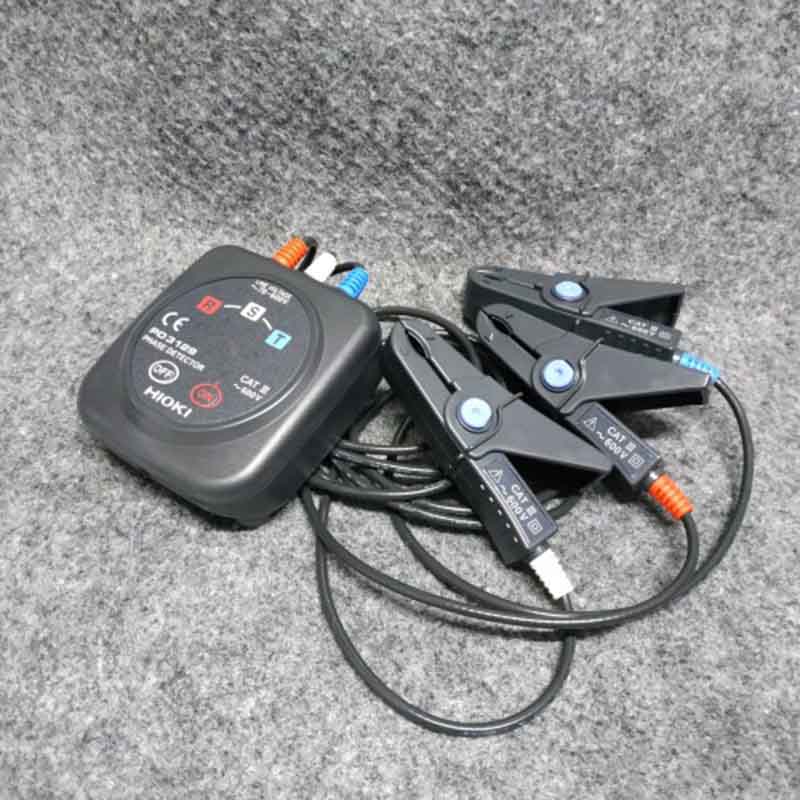

Cấu tạo cảm biến kẹp đo bằng nhựa tổng hợp đúc khối mang khả năng kháng nước văng và chống lại sự ăn mòn hóa học vô cùng hiệu quả khi làm việc tại các trạm bơm nước thải chứa dung môi công nghiệp.
Lực lượng tư vấn viên am hiểu sâu sắc về kết cấu truyền tải điện ba pha sẽ trực tiếp hỗ trợ giải đáp kỹ thuật, giúp khách hàng lựa chọn mã sản phẩm kẹp đo có độ mở ngàm phù hợp với tiết diện dây cáp thực tế đang sử dụng tại nhà máy.
Chính sách giao nhận thiết bị đo lường tận hiện trường công trình đi kèm với gói dịch vụ đào tạo hướng dẫn thao tác kẹp đo cách điện an toàn dành riêng cho lực lượng công nhân vận hành trực tiếp tại trạm bơm nước.

Việc tìm kiếm một thiết bị đo lường mang trong mình độ bền cơ học cao và khả năng phân tích không sai lệch trong điều kiện môi trường ngập nước đã dẫn đường cho các nhà thầu cơ điện chuyên nghiệp đến với nền tảng phân phối chính hãng của thương hiệu Hioki.
