Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Ph

Hệ thống điện mặt trời 100kWp lắp trên mái kho xưởng. Năm đầu tiên, sản lượng điện hàng tháng đạt 95% so với thiết kế — chủ đầu tư hài lòng. Năm thứ 3, sản lượng giảm còn 81% so với thiết kế — chênh lệch 14% tương đương khoảng 45–50 triệu đồng tiền điện mỗi năm đang "biến mất" mà không ai giải thích được.

Nhà thầu lắp đặt nói "tấm pin suy giảm tự nhiên theo năm". Chủ đầu tư không chấp nhận câu trả lời mơ hồ này — suy giảm tự nhiên của tấm pin tiêu chuẩn chỉ khoảng 0.5%/năm, không đủ giải thích suy giảm 14% trong 3 năm. Vấn đề nằm ở nơi khác — và cần thiết bị đo để tìm ra.

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

I. Tại Sao Hệ Thống Điện Mặt Trời Suy Giảm Hiệu Suất Sau Vài Năm?

Hiệu suất hệ thống điện mặt trời giảm theo thời gian do nhiều nguyên nhân khác nhau — và không phải tất cả đều là "suy giảm tự nhiên" của tấm pin. Phân biệt đúng nguyên nhân là bước đầu tiên để có biện pháp xử lý hiệu quả.

Nguyên nhân 1 — Bụi và rêu trên tấm pin:

Tại Việt Nam, đặc biệt khu vực có nhiều bụi công nghiệp hoặc gần biển, bụi tích tụ trên bề mặt tấm pin làm giảm lượng ánh sáng tiếp cận tế bào quang điện. Bụi nhẹ giảm sản lượng 3–5%, bụi dày kết hợp với độ ẩm tạo lớp cứng giảm sản lượng 10–15%. Rêu và tảo trong môi trường ẩm (nhà máy thủy sản, khu vực ven biển) phát triển che kín một phần tấm pin.

Đây là nguyên nhân dễ phát hiện nhất — nhìn bằng mắt thường. Nhưng thường xuyên bị bỏ qua vì "mái quá cao không lên được thường xuyên".

Nguyên nhân 2 — Hiệu ứng bóng che một phần (Partial Shading):

Cây xanh mọc cao hơn sau 3 năm, công trình xây dựng mới xuất hiện xung quanh, ống thông gió hoặc thiết bị mới lắp trên mái — bất kỳ thứ gì tạo bóng đổ lên một phần tấm pin trong chuỗi string đều gây sụt giảm sản lượng không tương xứng.

Hiệu ứng đặc biệt nguy hiểm do cấu trúc mắc nối tiếp của string: 1 tấm pin bị che 80% trong chuỗi 20 tấm không chỉ mất 1/20 sản lượng — mà có thể làm sụt toàn bộ sản lượng chuỗi đó do diode bypass hoạt động.

Nguyên nhân 3 — Suy giảm kết nối DC (Degraded DC Connections):

Đầu nối MC4 giữa các tấm pin và trong hộp junction box tiếp xúc với mưa, nắng, nhiệt độ thay đổi trong 3 năm — một số đầu nối bị oxy hóa, lỏng hoặc thấm nước vào. Điện trở tiếp xúc tăng → tổn thất nhiệt → sụt áp → giảm công suất.

Đây là nguyên nhân rất khó phát hiện bằng quan sát trực quan nhưng gây suy giảm âm thầm lên đến 5–10%.

Nguyên nhân 4 — Suy giảm inverter:

Tụ điện điện phân bên trong inverter lão hóa sau 3–5 năm — hiệu suất chuyển đổi DC-AC giảm. Quạt làm mát inverter bụi bẩn hoặc hỏng — nhiệt độ hoạt động cao hơn thiết kế → inverter giảm công suất để bảo vệ nhiệt.

Nguyên nhân 5 — Suy giảm thực sự của tấm pin (PID — Potential Induced Degradation):

PID là hiện tượng dòng điện rò rỉ từ tấm pin ra vỏ khung nhôm do điện áp cao DC, làm suy giảm hiệu suất tế bào quang điện không hồi phục. PID xảy ra nhanh hơn trong môi trường độ ẩm cao và nhiệt độ cao — phổ biến tại các khu vực ven biển và miền Nam Việt Nam.

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

II. Quy Trình Đo Lường Phát Hiện Nguyên Nhân Suy Giảm

Bước 1 — Phân tích dữ liệu lịch sử inverter:

Trước khi leo lên mái đo bất cứ thứ gì, tải xuống dữ liệu lịch sử từ inverter (hoặc hệ thống monitoring). So sánh sản lượng theo từng tháng với cùng kỳ năm trước và năm đầu tiên. Lập biểu đồ PR (Performance Ratio) theo tháng — PR giảm đều đặn: suy giảm dần. PR giảm đột ngột một tháng: sự kiện cụ thể (bão, sự cố). PR giảm vào mùa nhất định: khả năng bóng che theo mùa (cây rụng lá mùa khô tạo bóng che khác mùa mưa).

Bước 2 — Đo điện áp Voc từng string:

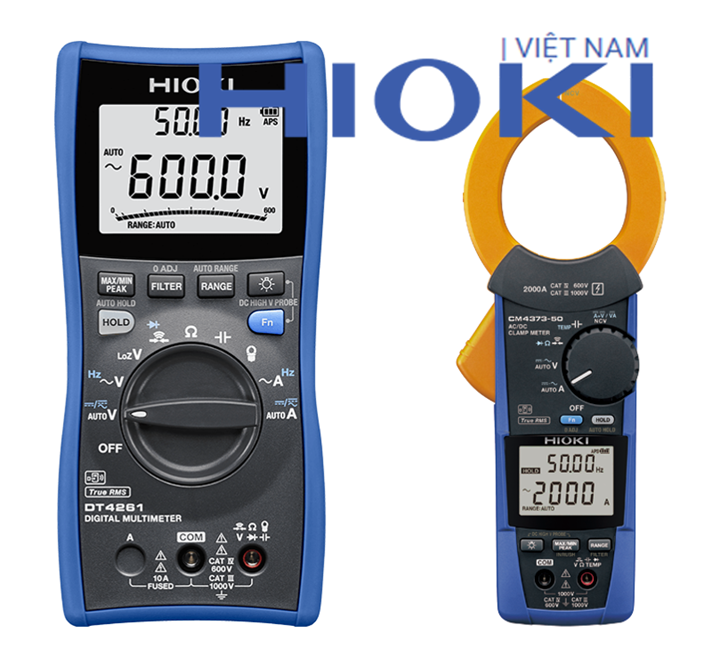

Dùng đồng hồ vạn năng Hioki DT4261 - đo điện áp hở mạch (Voc) từng string tại đầu ra hộp string combiner, cùng thời điểm buổi trưa nắng tốt (bức xạ > 700 W/m²). So sánh Voc giữa các string — string nào có Voc thấp hơn > 5% so với các string khác (hiệu chỉnh về cùng nhiệt độ) → có tấm pin hỏng hoặc bóng che trong string đó.

Bước 3 — Đo dòng Isc từng string:

Ampe kìm AC/DC Hioki CM4373-50 - kẹp vào dây dương từng string khi đang nối vào inverter (đang phát điện bình thường). So sánh dòng Isc giữa các string trong cùng điều kiện bức xạ — string nào có dòng thấp hơn > 10% là string có vấn đề (tấm pin hỏng, bụi tập trung, bóng che).

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

Bước 4 — Đo điện trở cách điện string DC:

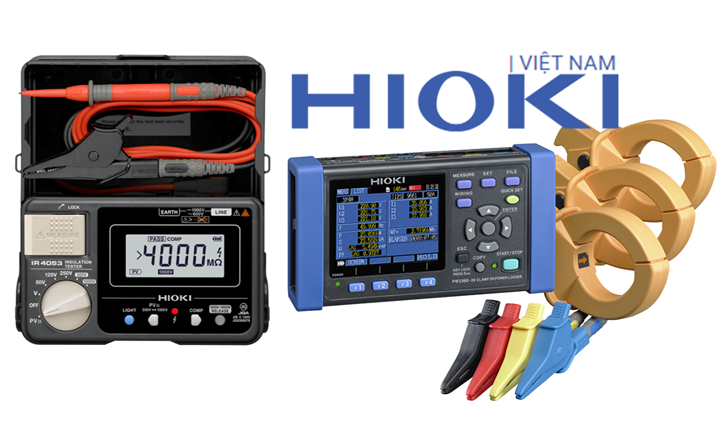

Đồng hồ đo điện trở cách điện Hioki IR4053-10 — Megger chuyên biệt cho hệ thống PV, chịu được điện áp ngược từ tấm pin. Ngắt từng string khỏi inverter, đo điện trở cách điện với 1000V DC. Yêu cầu: ≥ 1MΩ/kW công suất lắp đặt. String nào IR thấp bất thường → kiểm tra từng tấm pin và đầu nối MC4 trong string đó để tìm điểm hỏng.

Bước 5 — Đo hiệu suất inverter:

Hioki PW3360 - đo đồng thời công suất DC đầu vào và công suất AC đầu ra inverter trong ít nhất 3 giờ nắng tốt. Tính hiệu suất inverter = P_AC / P_DC. Hiệu suất dưới 95% (so với thông số nhà sản xuất thường 97–98%) → inverter đang có vấn đề (tụ điện lão hóa, quạt tắc, MPPT hoạt động kém).

Bước 6 — Kiểm tra chất lượng điện AC đầu ra:

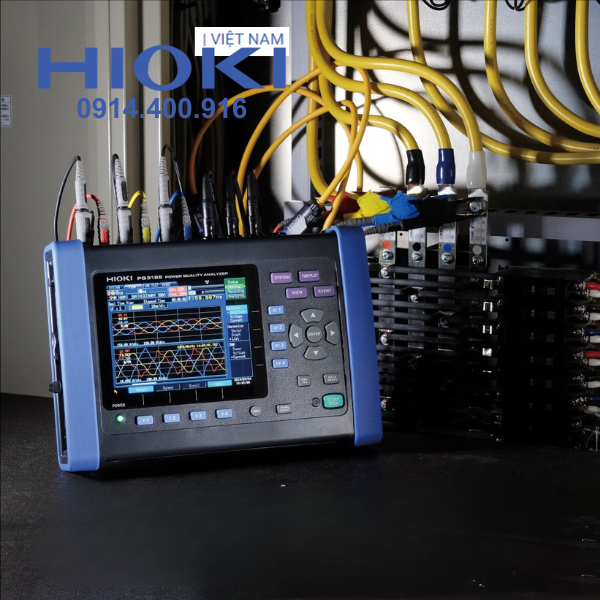

Hioki PW3198 - đo THD điện áp và dòng điện đầu ra inverter. THD điện áp > 5% có thể gây vấn đề với thiết bị nhạy cảm trong nhà máy và có thể bị phạt hoặc phải cắt giảm công suất theo yêu cầu của điện lực.

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

III. Trường Hợp Nghiên Cứu: Tìm Ra 14% Suy Giảm

Áp dụng quy trình trên cho hệ thống 100kWp đề cập ở đầu bài, sau 2 ngày kiểm tra phát hiện:

Bụi và rêu trên tấm pin (ước tính -4% sản lượng): Toàn bộ mặt mái phía Bắc có lớp rêu xanh phủ 20–30% diện tích tấm pin sau 3 năm không vệ sinh. Giải pháp: vệ sinh ngay và lên kế hoạch vệ sinh 6 tháng/lần.

3 string có Isc thấp hơn 15% so với các string khác (-3% sản lượng): Kiểm tra tìm ra bóng che từ ống thông gió máy điều hòa mới lắp trên mái năm ngoái. Giải pháp: di chuyển ống thông gió hoặc điều chỉnh góc đặt tấm pin.

2 string có điện trở cách điện < 100kΩ (-5% sản lượng): Kiểm tra từng đầu nối MC4 phát hiện 4 đầu nối bị thấm nước, điện trở cách điện xuống gần 0 — tạo dòng rò làm ngắt bảo vệ PID của inverter. Inverter đang giảm công suất để bảo vệ hệ thống. Giải pháp: thay toàn bộ đầu nối MC4 bị hỏng, dùng loại IP68.

Hiệu suất inverter 93% (-2% sản lượng): Quạt làm mát inverter bị tắc bụi, nhiệt độ hoạt động 15°C cao hơn thiết kế. Giải pháp: vệ sinh quạt và lọc gió inverter.

Tổng suy giảm phát hiện và có thể khắc phục: 4+3+5+2 = 14% — khớp với suy giảm thực tế đo được. Sau khi xử lý tất cả, sản lượng phục hồi về 94% so với năm đầu (mất 1% suy giảm tự nhiên của tấm pin sau 3 năm là hoàn toàn bình thường).

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

IV. Lịch Kiểm Tra Định Kỳ Hệ Thống Điện Mặt Trời

Hàng tháng: Theo dõi sản lượng và PR qua hệ thống monitoring. Cảnh báo khi PR giảm > 5% so với tháng cùng kỳ năm trước.

Hàng quý: Vệ sinh tấm pin (ở vùng ít mưa hoặc nhiều bụi). Kiểm tra quạt làm mát inverter.

Hàng năm: Đo Voc và Isc từng string. Đo điện trở cách điện string DC bằng IR4053-10. Đo hiệu suất inverter bằng PW3360. Kiểm tra và siết lại đầu nối MC4, đầu nối dây AC.

3 năm/lần: Kiểm tra toàn diện bằng thiết bị phân tích chất lượng điện PW3198. Đánh giá PID tấm pin (nếu có thiết bị PID tester chuyên dụng). Đánh giá tổng thể và lập báo cáo hiệu suất theo IEC 61724.

Kiểm Tra Hiệu Suất Hệ Thống Điện Mặt Trời Sau 3 Năm Vận Hành: Những Gì Thay Đổi Và Cách Phát Hiện

Mua hàng tại HIOKI VIỆT NAM

Hệ thống điện mặt trời không phải "lắp rồi quên". Sau 3 năm, nhiều vấn đề tiềm ẩn tích lũy gây suy giảm hiệu suất đáng kể — và tổng thiệt hại có thể lên đến hàng trăm triệu đồng trong vòng đời 25 năm của hệ thống nếu không phát hiện và xử lý kịp thời.

Hioki Việt Nam cung cấp đầy đủ thiết bị kiểm tra hiệu suất điện mặt trời từ ampe kìm AC/DC CM4373-50, Megger IR4053-10 đến power analyzer PW3360 và PW3198 — tất cả chính hãng Nhật Bản.

Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn bộ thiết bị đo an toàn phù hợp và hỗ trợ xây dựng chương trình đào tạo an toàn điện cho đội ngũ kỹ thuật của bạn.
