Xe điện đang phổ biến nhanh chóng tại Việt Nam. Cùng với đó, hàng nghìn trạm sạc EV đang được lắp đặt — tại chung cư, trung tâm thương mại, bãi đỗ xe doanh nghiệp. Nhưng không phải tất cả đội lắp đặt đều có quy trình kiểm tra đầy đủ trước khi bàn giao.
Trạm sạc EV không phải ổ cắm thông thường. Nó kết hợp điện áp cao (AC 3 pha 380V hoặc DC lên đến 1000V với sạc nhanh), dòng điện lớn (32A đến 250A), và giao tiếp với hệ thống điện tử phức tạp của xe. Một điểm đo bị bỏ qua trong commissioning có thể gây hỏng xe, điện giật, hoặc cháy trong quá trình sạc.
.png)
I. Checklist Các Điểm Đo Bắt Buộc
Trạm sạc DC (DC Fast Charger) làm việc ở điện áp DC lên đến 1000V — yêu cầu cách điện cao hơn nhiều. Hệ thống bảo vệ dòng rò phải phát hiện cả dòng rò AC lẫn DC (loại B RCCB theo IEC 62955). Cáp sạc kết nối với xe có giao thức CP (Control Pilot) để giao tiếp an toàn — cần kiểm tra chức năng này.
Điểm đo 1 — Điện trở cách điện cáp AC đầu vào:

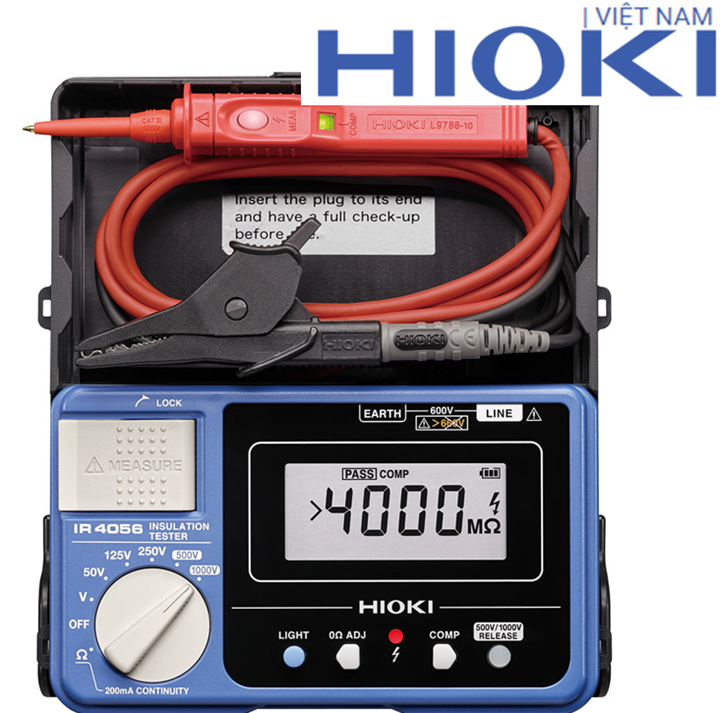

Trước khi đóng điện lần đầu, kiểm tra cách điện toàn bộ cáp AC từ tủ điện đến trạm sạc. Dùng đồng hồ đo điện trở cách điện Hioki IR4056-21 với điện áp thử 500V DC. Yêu cầu: ≥ 1MΩ giữa từng pha và đất, ≥ 1MΩ giữa các pha với nhau. Kết quả thấp hơn — có điểm cách điện hỏng trên cáp AC, cần tìm và xử lý trước khi đóng điện.
.png)
Điểm đo 2 — Điện trở cách điện phía DC (cho DC Fast Charger):

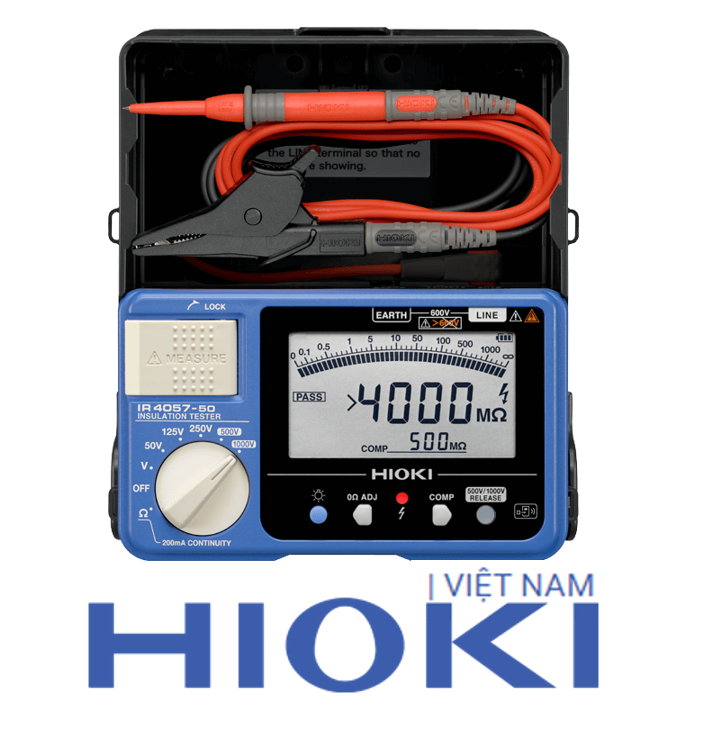

Phần DC bên trong trạm sạc nhanh làm việc ở điện áp 400–1000V DC. Cách điện phía DC phải được kiểm tra với điện áp thử 1000V DC trước khi đấu nối. Dùng Hioki IR4057-50 — model hỗ trợ điện áp thử 1000V và 1500V cho ứng dụng điện áp cao. Yêu cầu: ≥ 1MΩ/kV điện áp vận hành.
.png)
Điểm đo 3 — Điện trở tiếp đất bảo vệ:

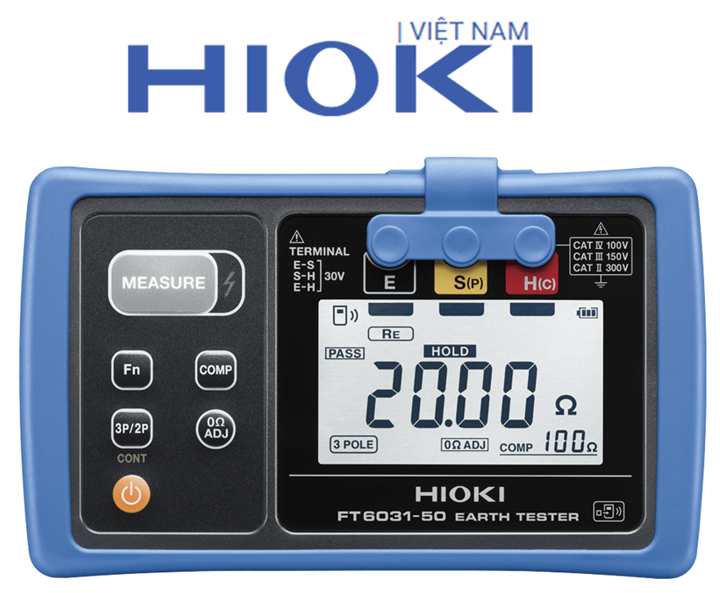

Đồng hồ đo điện trở tiếp đất Hioki FT6031-50 đo điện trở giữa chân PE của ổ cắm sạc và cọc tiếp đất. Theo IEC 61851 và QCVN Việt Nam: ≤ 0.1Ω giữa ổ cắm và thanh PE của tủ. Điện trở tiếp đất của toàn hệ thống (cọc đất): ≤ 4Ω.
Tại sao điện trở tiếp đất quan trọng đặc biệt với EV charger: Xe điện có hệ thống giám sát tiếp đất (PE monitoring) — nếu điện trở tiếp đất cao, xe từ chối sạc và hiển thị lỗi. Tiếp đất kém cũng không bảo vệ được người lái khi chạm vào xe trong lúc sạc có sự cố.
Điểm đo 4 — Điện áp và thứ tự pha AC đầu vào:
Trước khi đóng điện vào trạm sạc 3 pha, kiểm tra điện áp đầu vào bằng đồng hồ vạn năng Hioki DT4261: điện áp 3 pha 380V ±10%, tần số 50Hz ±1Hz. Kiểm tra thứ tự pha bằng bút thử điện và đồng hồ chỉ thị pha Hioki PD3129 — thứ tự pha nghịch có thể gây hỏng bộ chỉnh lưu bên trong trạm sạc.
Điểm đo 5 — Dòng điện sạc thực tế:

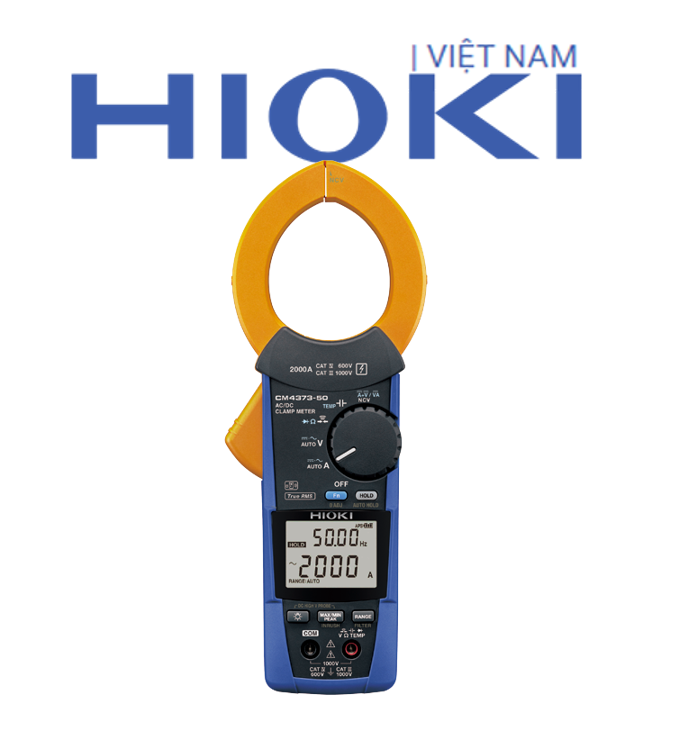

Sau khi kết nối xe và bắt đầu sạc, kiểm tra dòng sạc thực tế bằng ampe kìm AC/DC Hioki CM4373-50. So sánh với dòng sạc hiển thị trên màn hình trạm và ứng dụng của xe. Chênh lệch quá 5% gợi ý vấn đề đo lường trong trạm hoặc tổn thất lớn trên cáp sạc.
Với trạm sạc DC nhanh: đo dòng DC đầu ra trực tiếp bằng CM4373-50 — model hỗ trợ đo dòng DC đến 600A. Xác nhận trạm đang cấp đúng dòng DC theo cài đặt và theo yêu cầu của xe.
.png)
Điểm đo 6 — Dòng rò toàn hệ thống:

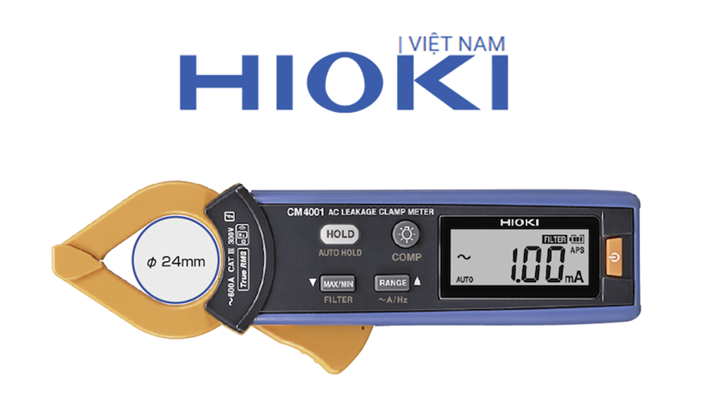

Kết nối xe và sạc ở công suất tối đa, đo dòng rò tổng của trạm bằng ampe kìm đo dò ròng Hioki CM4001. Yêu cầu theo IEC 61851: dòng rò AC ≤ 3.5mA khi đang sạc. Nếu vượt ngưỡng — kiểm tra cáp sạc, connector và bên trong trạm để tìm điểm cách điện kém.
.png)
II. Biên Bản Commissioning Trạm Sạc EV
Toàn bộ kết quả đo phải được ghi vào biên bản commissioning kèm: tên trạm sạc, vị trí lắp đặt, ngày kiểm tra, người thực hiện, thiết bị đo sử dụng (tên, model, số serial, ngày hiệu chuẩn gần nhất), kết quả từng điểm đo và so sánh với ngưỡng yêu cầu, chữ ký xác nhận của đại diện chủ đầu tư.
Biên bản này là tài liệu pháp lý quan trọng — bảo vệ nhà thầu lắp đặt nếu có tranh chấp sau này, và là cơ sở để bảo trì định kỳ trong suốt vòng đời hoạt động của trạm sạc.
.png)
III. Mua hang tại HIOKI Việt Nam
Hạ tầng sạc EV đang phát triển nhanh — nhưng chất lượng commissioning chưa được chuẩn hóa rộng rãi tại Việt Nam. Đội lắp đặt nào thực hiện đầy đủ 8 điểm đo trên sẽ bàn giao trạm sạc an toàn, đáng tin cậy, và có hồ sơ kỹ thuật đầy đủ để bảo hành và bảo trì lâu dài.
Hioki Việt Nam cung cấp đầy đủ thiết bị commissioning trạm sạc EV — từ IR4057-50 đo cách điện 1000V DC, CM4373-50 đo dòng DC lớn, đến FT6031-50 đo tiếp đất bảo vệ.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ model phù hợp với nhu cầu của bạn nha!
