Trong phòng lab điện tử của một trường đại học kỹ thuật, sinh viên được dạy dùng oscilloscope để quan sát dạng sóng. Khi ra trường đi làm tại nhà máy công nghiệp, nhiều kỹ sư trẻ mặc định rằng oscilloscope là công cụ duy nhất để ghi và quan sát tín hiệu điện. Họ không biết đến sự tồn tại của dòng thiết bị khác — thiết bị ghi dạng sóng (Waveform Recorder / Memory HiCorder) — mà thực tế giải quyết rất nhiều bài toán công nghiệp mà oscilloscope không thể làm được.
Đây không phải câu chuyện "cái nào tốt hơn" — mà là hiểu đúng hai công cụ có mục đích khác nhau để chọn đúng trong từng tình huống. Nhầm lẫn hai thiết bị này có thể dẫn đến mua sai công cụ, không giải quyết được bài toán thực tế, hoặc bỏ qua sự cố quan trọng vì thiết bị không phù hợp.
I. Oscilloscope — Thiết Kế Cho Tín Hiệu Nhanh, Quan Sát Tức Thời
Oscilloscope được thiết kế với một triết lý cốt lõi: tốc độ lấy mẫu cực cao để bắt được chi tiết của tín hiệu thay đổi nhanh. Oscilloscope thông thường trong lab có tốc độ lấy mẫu từ 1 GSa/s đến 10 GSa/s — tức là lấy 1 tỷ đến 10 tỷ mẫu mỗi giây. Điều này cho phép quan sát dạng sóng điện tử tần số lên đến hàng trăm MHz hoặc GHz.
Mô hình vận hành của oscilloscope: Lấy mẫu liên tục, ghi vào bộ nhớ đệm ngắn, hiển thị lên màn hình và xóa để ghi tiếp. Bộ nhớ dạng sóng thường chỉ đủ để lưu vài mili-giây đến vài giây dữ liệu. Người dùng quan sát màn hình theo thời gian thực — không có khả năng ghi lại sự kiện xảy ra khi không có người xem.
Điểm mạnh của oscilloscope: Tần số lấy mẫu cực cao — bắt được sự kiện tần số MHz-GHz. Hiển thị dạng sóng real-time với độ phân giải thời gian đến nano-giây. Đo đạc mạch điện tử chính xác: xung logic, giao thức SPI/I2C/UART, dạng sóng switching của mạch nguồn. Khả năng trigger tinh vi để "bẫy" sự kiện hiếm trong tín hiệu điện tử.
Giới hạn của oscilloscope trong môi trường công nghiệp: Bộ nhớ ngắn — không thể ghi sự cố xảy ra sau nhiều giờ hoặc nhiều ngày. Thường chỉ 2–4 kênh — không đủ cho ứng dụng cần ghi nhiều điểm đo đồng thời. Thiết kế cho tín hiệu điện áp nhỏ (5V, 10V) — không trực tiếp đo điện áp lưới 220V/380V mà không có probe điện áp cao đắt tiền. Không có tính năng ghi dài hạn theo lịch, không xuất dữ liệu theo định dạng chuẩn công nghiệp.
II. Thiết Bị Ghi Dạng Sóng (Waveform Recorder / Memory HiCorder) — Thiết Kế Cho Ghi Dài Hạn Và Phân Tích Sau
Thiết bị ghi và phân tích tín hiệu điện Hioki như dòng MR8880 (Memory HiCorder) và MR8847 (Memory HiCorder cao cấp) được thiết kế với triết lý hoàn toàn khác: ghi liên tục dài hạn với đủ độ phân giải thời gian để bắt sự kiện hiếm trong quá trình vận hành.
Mô hình vận hành của waveform recorder: Ghi liên tục vào bộ nhớ lớn (flash memory hoặc thẻ CF/SD) theo chu kỳ lấy mẫu người dùng cài đặt — từ vài micro-giây đến vài giây mỗi mẫu. Ghi được hàng giờ đến hàng ngày liên tục. Có chức năng trigger tự động ghi chi tiết khi sự kiện vượt ngưỡng. Xuất dữ liệu dạng CSV hoặc định dạng chuyên dụng để phân tích sau trên máy tính.
Điểm mạnh của waveform recorder trong công nghiệp: Ghi dài hạn — hàng giờ đến hàng ngày liên tục. Nhiều kênh đồng thời — 8, 16, 32 kênh tùy model. Đo trực tiếp điện áp lưới điện 600V–1000V mà không cần probe đặc biệt (với module điện áp phù hợp). Ghi sự kiện có timestamp chính xác — biết chính xác sự cố xảy ra lúc mấy giờ và điều gì xảy ra trước đó. Kết hợp được với nhiều loại cảm biến: thermocouple, strain gauge, áp suất, dòng điện, điện áp — trên cùng một thiết bị và cùng mốc thời gian. Thiết kế cho môi trường công nghiệp — chịu rung, chống EMI, bộ nhớ không mất dữ liệu khi mất điện đột ngột.
Giới hạn của waveform recorder: Tốc độ lấy mẫu thấp hơn oscilloscope — thường tối đa 10–100 MSa/s (so với 1–10 GSa/s của oscilloscope). Không phù hợp để quan sát tín hiệu điện tử tần số MHz.
III. So Sánh Trực Tiếp — Chọn Đúng Công Cụ
Tốc độ lấy mẫu: Oscilloscope 1 GSa/s–10 GSa/s, Waveform Recorder 100 kSa/s–10 MSa/s.
Thời gian ghi: Oscilloscope ms đến vài giây, Waveform Recorder giờ đến ngày.
Số kênh: Oscilloscope 2–4 kênh phổ biến, Waveform Recorder 8–32+ kênh.
Đo điện áp lưới trực tiếp: Oscilloscope cần probe đặc biệt, Waveform Recorder có module chuyên dụng.
Kết hợp nhiều loại cảm biến: Oscilloscope hạn chế, Waveform Recorder rất linh hoạt.
Ghi sự kiện có timestamp: Oscilloscope không có, Waveform Recorder có đồng hồ thời gian thực chính xác.
Dùng cho: Oscilloscope thiết kế mạch điện tử, debug giao thức. Waveform Recorder chẩn đoán sự cố công nghiệp, R&D cơ điện.
IV. 5 Tình Huống Thực Tế — Oscilloscope Hay Waveform Recorder?
Tình huống 1 — Debug mạch nguồn xung (SMPS):
Kỹ sư điện tử cần kiểm tra dạng sóng cổng Gate của MOSFET trong bộ nguồn 100kHz — xung điều khiển chỉ kéo dài vài µs. Cần quan sát overshoot, ringing và dead time chính xác đến 10ns.
→ Oscilloscope — tốc độ lấy mẫu 1 GSa/s cần thiết để bắt chi tiết này. Waveform Recorder không đủ tốc độ.
Tình huống 2 — Biến tần báo lỗi Overvoltage lúc 3 giờ sáng:
Sự cố xảy ra ngẫu nhiên vào ban đêm. Cần biết điều gì xảy ra với điện áp lưới và dòng điện trong 30 giây trước khi biến tần ngắt.
→ Waveform Recorder (MR8880) — ghi liên tục điện áp và dòng điện 24/7, lưu lại toàn bộ dữ liệu quanh sự kiện với trigger. Oscilloscope không thể ghi 8 tiếng liên tục chờ sự cố xảy ra.
Tình huống 3 — Kiểm tra điện áp ripple đầu ra nguồn DC 5V:
Cần đo ripple điện áp tần số 100kHz trên đường 5V của bo mạch điều khiển.
→ Oscilloscope — ripple tần số cao cần lấy mẫu nhanh để hiển thị chính xác. Waveform Recorder không đủ băng thông.
Tình huống 4 — Thử nghiệm động cơ mới trong R&D:
Cần ghi đồng thời: điện áp và dòng điện 3 pha đầu vào, nhiệt độ cuộn dây tại 4 điểm, nhiệt độ vỏ motor, tốc độ vòng quay — trong suốt chu kỳ tăng tốc 30 phút và chạy tải 4 giờ.
→ Waveform Recorder (MR8847) với 16+ kênh — ghi đồng bộ 11 tín hiệu trên cùng mốc thời gian. Không oscilloscope nào làm được điều này.
Tình huống 5 — Phân tích giao thức CAN bus trong hệ thống xe điện:
Cần giải mã gói tin CAN bus tốc độ 500kbps để debug lỗi giao tiếp giữa BMS và inverter.
→ Oscilloscope có chức năng decode giao thức — phù hợp hoàn toàn. Waveform Recorder không có tính năng decode giao thức.

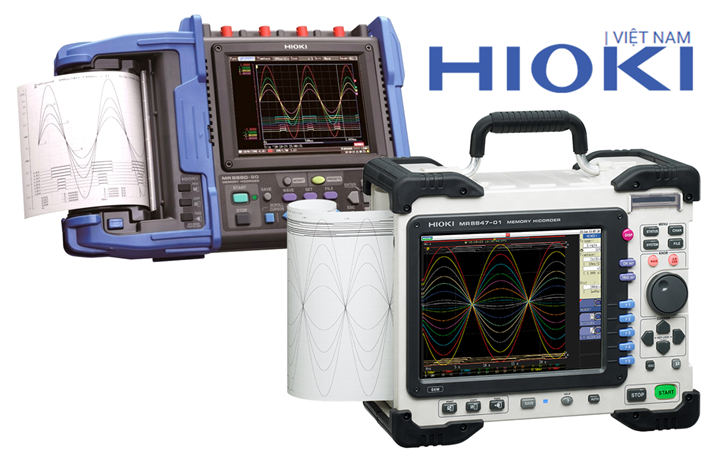

V. Dòng Thiết Bị Ghi Dạng Sóng Hioki Phù Hợp Với Công Nghiệp

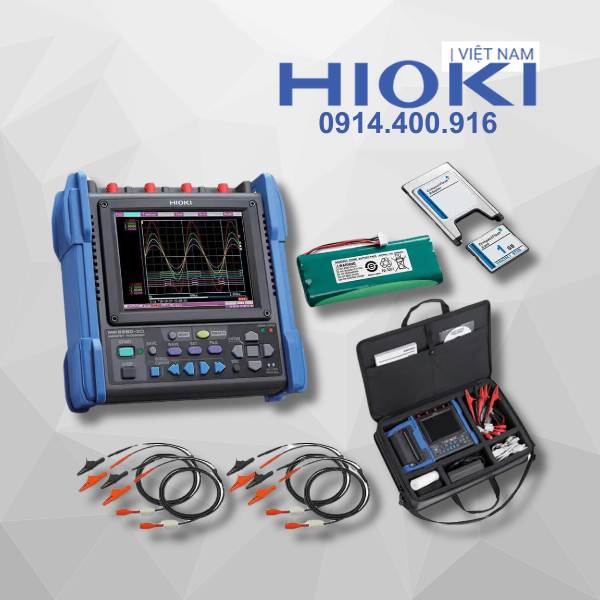

Hioki MR8880 (Memory HiCorder 8 kênh) — 8 kênh điện áp/dòng điện, tốc độ lấy mẫu tối đa 20 MSa/s, ghi vào thẻ CF, màn hình hiển thị dạng sóng real-time. Phù hợp chẩn đoán sự cố biến tần, phân tích điện áp lưới, thử nghiệm thiết bị điện công suất vừa.

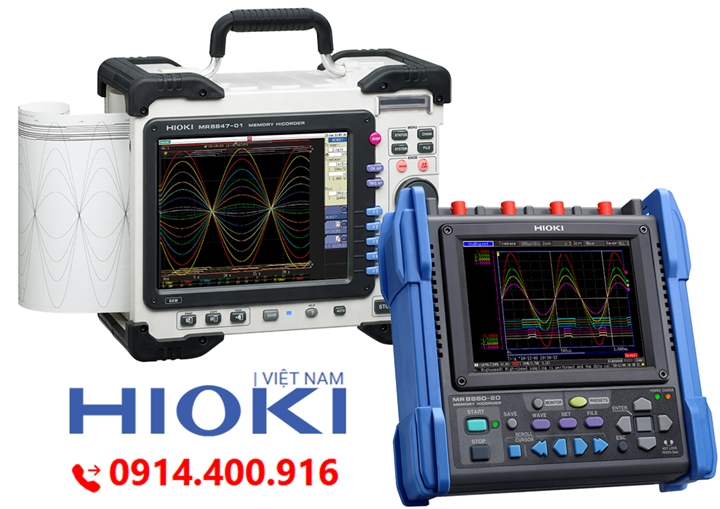

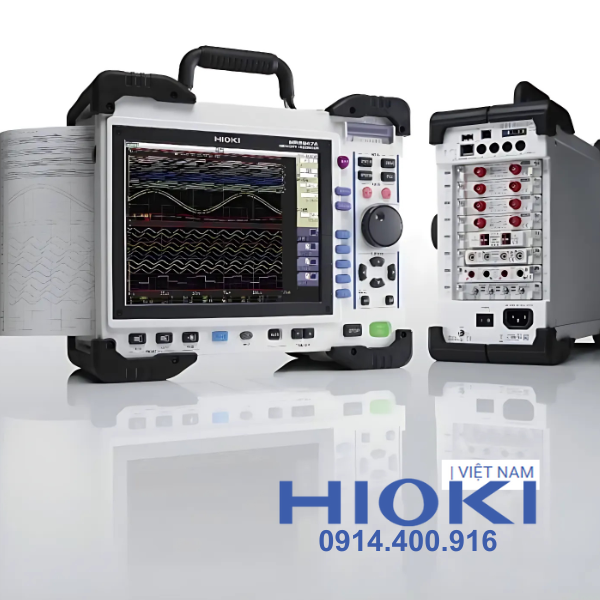

Hioki MR8847 (Memory HiCorder 16 kênh) — 16 kênh cấu hình linh hoạt (điện áp, dòng điện, nhiệt độ, strain gauge, áp suất), tốc độ 100 MSa/s, bộ nhớ 128MB/kênh. Thiết bị R&D cơ điện hạng nặng — thử nghiệm xe điện, động cơ công suất lớn, hệ thống năng lượng.
Kết hợp với thiết bị phân tích công suất và chất lượng điện Power Analyzer Hioki PW3198 với waveform: PW3198 là power quality analyzer Class A — đây là thiết bị ghi dạng sóng chuyên biệt cho điện năng, ghi toàn bộ dạng sóng điện áp và dòng điện 3 pha với timestamp chính xác, phân tích đầy đủ THD, flicker, dip/swell. Phù hợp nhất cho điều tra sự cố liên quan đến chất lượng điện lưới trong môi trường công nghiệp.
Trong một số dự án R&D phức tạp, cả oscilloscope lẫn waveform recorder được dùng song song — oscilloscope để quan sát chi tiết tín hiệu điện tử trong mạch điều khiển, waveform recorder để ghi tổng thể hiệu suất hệ thống cơ điện trong nhiều giờ thử nghiệm.
Ví dụ: Phát triển bộ điều khiển motor mới cho xe điện — oscilloscope theo dõi tín hiệu PWM và dạng sóng dòng điện pha tại tần số switching, waveform recorder ghi nhiệt độ, dòng điện, điện áp và tốc độ trong toàn bộ chu kỳ thử nghiệm tải biến đổi 8 tiếng.
Mua hàng tại HIOKI VIỆT NAM
Oscilloscope và thiết bị ghi dạng sóng là hai công cụ bổ trợ cho nhau, không phải thay thế nhau. Kỹ sư điện tử cần oscilloscope. Kỹ sư bảo trì và R&D công nghiệp cần waveform recorder Hioki. Và nhiều dự án kỹ thuật phức tạp cần cả hai.
Nắm rõ điểm mạnh và giới hạn của từng công cụ — chọn đúng thiết bị cho đúng bài toán — là dấu hiệu của kỹ sư có kinh nghiệm thực chiến.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ model phù hợp với nhu cầu của bạn.
