Kỹ thuật viên được giao kiểm tra điện trở tiếp đất của cột điện viễn thông tại vùng núi. Cột nằm trên đất đá, cứng, không thể đóng cọc phụ xuống. Nếu mang theo máy đo 3 cực, chuyến đi này sẽ thất bại hoàn toàn.
Nhưng nếu anh mang theo máy đo kìm (clamp-on earth tester), anh có thể đo điện trở tiếp đất cột điện chỉ trong 30 giây — không cần cọc phụ, không cần ngắt tiếp đất.
Đây là sự khác biệt cốt lõi giữa hai phương pháp đo điện trở tiếp đất phổ biến nhất hiện nay. Hiểu rõ khi nào dùng phương pháp nào là kỹ năng bắt buộc của bất kỳ kỹ sư điện nào chịu trách nhiệm kiểm tra hệ thống tiếp đất.
.png)
I. Tại Sao Điện Trở Tiếp Đất Quan Trọng?
Hệ thống tiếp đất bảo vệ có hai chức năng cốt lõi: thoát dòng sự cố an toàn khi có chạm vỏ, và tạo điện thế chuẩn (0V) cho toàn hệ thống điện hoạt động ổn định. Điện trở tiếp đất cao đồng nghĩa với cả hai chức năng này bị suy yếu.
Theo tiêu chuẩn Việt Nam (TCVN 9385:2012) và IEC: hệ thống tiếp đất bảo vệ thiết bị điện nhà máy ≤ 4Ω, hệ thống tiếp đất chống sét ≤ 10Ω, trạm biến áp ≤ 1Ω, thiết bị y tế ≤ 0.1Ω. Vượt ngưỡng này — hệ thống bảo vệ không còn đủ hiệu quả.
.png)
II. Phương Pháp 3 Cực (Fall-of-Potential Method)

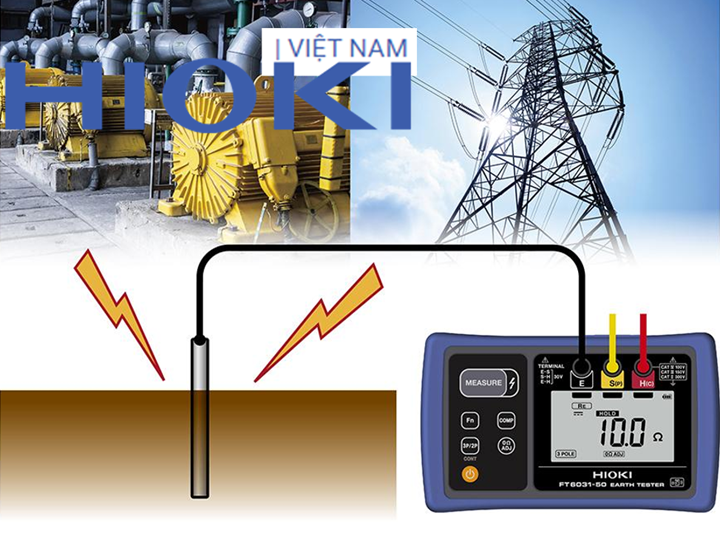

Nguyên lý: Bơm dòng điện AC tần số thấp (khoảng 128Hz để tránh nhiễu 50Hz) giữa cọc E (điện cực đất cần đo) và cọc C (cọc dòng phụ cắm cách E khoảng 20–40m). Đo điện áp tại cọc P (cọc điện áp phụ cắm giữa E và C). Điện trở đất = U/I.

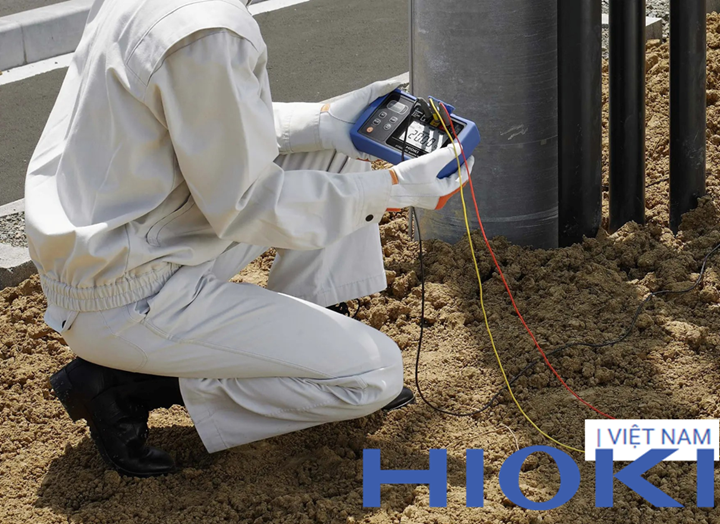

Yêu cầu thực tế: Cần cắm 2 cọc phụ thép xuống đất tại khoảng cách xác định. Cọc C phải cách E ít nhất 20 lần chiều dài của điện cực đất cần đo. Đất phải đủ mềm để cắm cọc xuống độ sâu 30–50cm.
Ưu điểm của phương pháp 3 cực: Đo được điện trở từng điện cực đất riêng lẻ mà không phụ thuộc vào điện cực khác trong hệ thống. Không cần hệ thống tiếp đất có nhiều điểm nối song song. Độ chính xác cao nhất trong các phương pháp đo điện trở đất. Là phương pháp chuẩn theo IEEE 81 và IEC 62305.
Nhược điểm của phương pháp 3 cực: Cần đóng cọc phụ — không dùng được trên nền bê tông, đá hoặc vỉa hè đã lát. Mất thời gian chuẩn bị (đi dây, cắm cọc). Không đo được khi điện cực đất đang kết nối song song trong hệ thống lưới tiếp đất — phải tháo rời điện cực khỏi hệ thống trước khi đo, gây gián đoạn bảo vệ tạm thời.

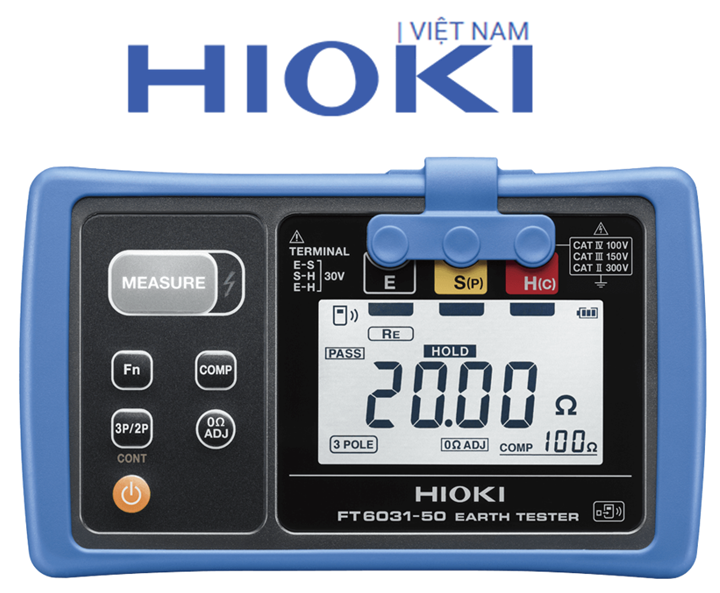

Model Hioki: đồng hô đo điện trở tiếp đất Hioki FT6031-50 — máy đo điện trở đất 3 cực/4 cực, dải đo 0.01Ω đến 2000Ω, kháng nhiễu cao với bộ lọc tần số. Kèm 2 cọc phụ và dây đo 10m + 20m.
.png)
III. Phương Pháp Kìm Đo (Clamp-On Earth Tester)
Nguyên lý: Hoàn toàn khác với phương pháp 3 cực. Kìm đo có 2 cuộn dây — cuộn phát tạo ra điện áp cảm ứng trong vòng tiếp đất, cuộn thu đo dòng điện cảm ứng chạy trong vòng đó. Điện trở tiếp đất = V_phát / I_thu.
Phương pháp này chỉ hoạt động khi điện cực đất đang cần đo thuộc về một hệ thống tiếp đất lưới có ít nhất một đường dẫn về đất song song khác — vì nó cần có vòng khép kín để dòng điện chạy.
Ưu điểm của phương pháp kìm đo: Không cần cọc phụ — có thể đo trên bề mặt cứng, bê tông, nhà xưởng đã xây xong. Không cần ngắt điện cực đất khỏi hệ thống — đo trực tiếp khi hệ thống đang vận hành bình thường. Tốc độ đo nhanh — chỉ cần kẹp kìm vào dây tiếp đất, bấm đo trong 3–5 giây. Lý tưởng cho kiểm tra định kỳ hàng loạt điểm tiếp đất trong cùng hệ thống lưới.
Nhược điểm của phương pháp kìm đo: Không đo được điện cực đất đơn lẻ — bắt buộc phải có ít nhất 2 đường song song về đất. Nếu điện trở song song của các đường khác quá thấp (< 1Ω), kết quả đo sẽ không chính xác. Không đo được hệ thống tiếp đất đơn điểm (single-point earth) hoặc điện cực thử nghiệm riêng lẻ.

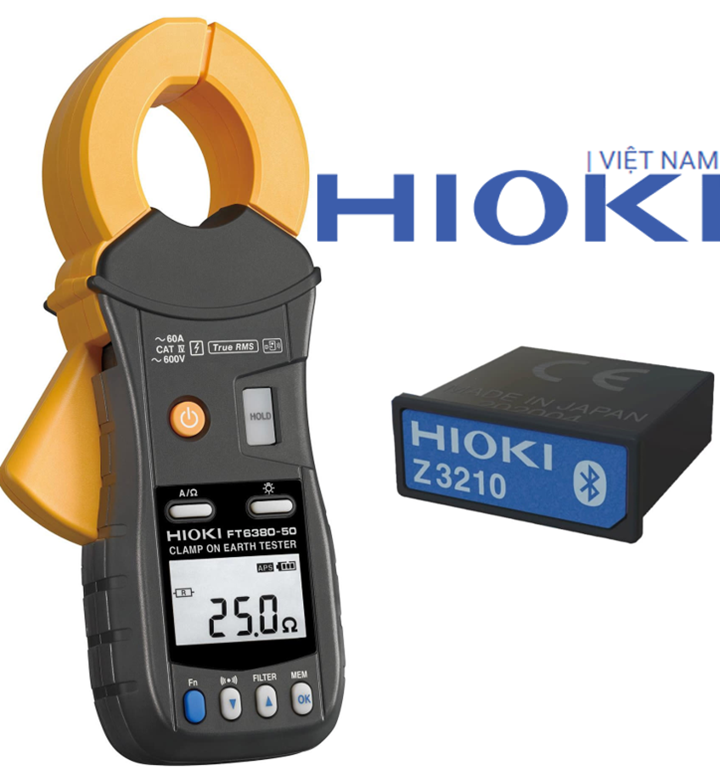

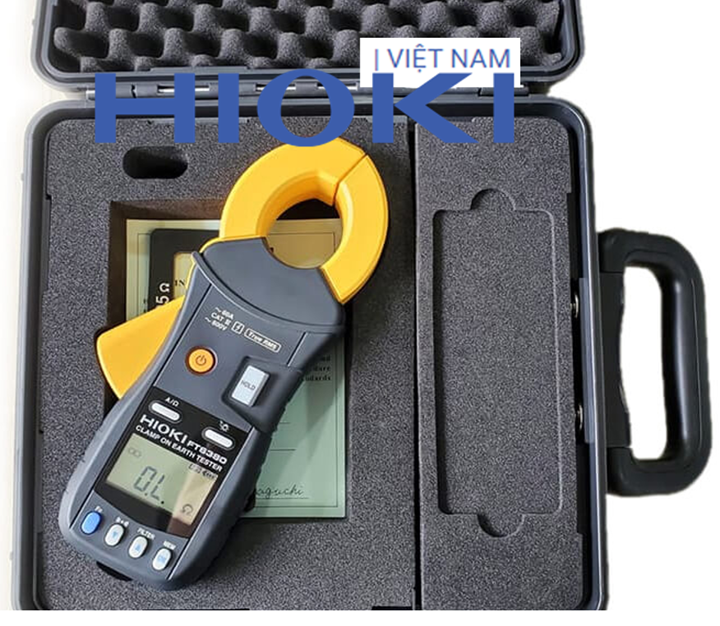

Model Hioki: Hioki FT6380 — kìm đo điện trở tiếp đất, dải đo 0.01Ω đến 1500Ω, kích thước hàm kìm 52mm, IP54 chống bụi nước. Không cần cọc phụ, đo trực tiếp bằng cách kẹp vào dây tiếp đất.
IV. Ảnh Hưởng Của Điều Kiện Đất và Mùa Vụ
Điện trở tiếp đất không phải là giá trị cố định — nó thay đổi theo mùa và điều kiện thời tiết. Mùa khô, đất mất độ ẩm, điện trở tiếp đất tăng đáng kể — có thể tăng gấp 2–5 lần so với mùa mưa. Đây là lý do tại sao nhiều hệ thống "đạt tiêu chuẩn" khi đo vào mùa mưa lại vượt ngưỡng vào mùa khô.
Thực hành tốt nhất: đo điện trở tiếp đất ít nhất 2 lần/năm — một lần cuối mùa khô (giá trị cao nhất, điều kiện bất lợi nhất) và một lần cuối mùa mưa. Hệ thống phải đạt tiêu chuẩn ở cả hai điều kiện.
Mua hang tại HIOKI Việt Nam
Cả phương pháp 3 cực và kìm đo đều có vị trí không thể thay thế trong bộ công cụ của kỹ sư điện. Hioki FT6031-50 cho kết quả chính xác tuyệt đối khi có thể cắm cọc, Hioki FT6380 cho tốc độ kiểm tra nhanh không gián đoạn hệ thống.
