Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

Một công nhân chạm vào vỏ kim loại của máy bơm đang có dòng rò điện. ELCB không nhảy. May mắn là anh đi giày cách điện và chỉ bị tê — không ngã. Nhà máy kiểm tra ELCB: thiết bị vẫn hoạt động bình thường khi thử bằng nút TEST.

Tại sao ELCB không bảo vệ dù "kiểm tra vẫn tốt"?

Đây là câu hỏi mà nhiều kỹ sư điện không có câu trả lời đầy đủ — vì họ tin rằng aptomat và ELCB luôn làm đúng nhiệm vụ nếu không bị hỏng. Thực tế phức tạp hơn nhiều.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

I. Aptomat và ELCB Bảo Vệ Theo Nguyên Lý Nào?

Trước khi giải thích tại sao chúng không tác động, cần hiểu rõ chúng tác động theo nguyên lý gì.

Aptomat thường (MCB — Miniature Circuit Breaker): Bảo vệ quá tải bằng lưỡng kim nhiệt (mở chậm khi dòng vượt định mức) và bảo vệ ngắn mạch bằng cuộn điện từ (mở nhanh khi dòng vượt ngưỡng Icn). MCB chỉ tác động khi dòng điện qua chính nó vượt ngưỡng — không bảo vệ người chạm điện nếu dòng sự cố nhỏ hơn ngưỡng tác động.

ELCB / RCD (Earth Leakage Circuit Breaker): Bảo vệ bằng cách so sánh dòng đi vào (pha) và dòng về (trung tính). Nếu chênh lệch vượt ngưỡng đặt (thường 30mA) — tác động ngắt trong 0.03–0.3 giây. Bảo vệ người chống điện giật khi dòng điện đi qua người về đất.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

II. 4 Lý Do Aptomat / ELCB Không Tác Động Khi Có Sự Cố

Lý do 1 — Dòng sự cố chạy theo đường không qua ELCB

Đây là nguyên nhân phổ biến nhất — và cũng là nguyên nhân khó phát hiện nhất.

ELCB chỉ bảo vệ được mạch điện đi qua nó. Nếu dòng sự cố tìm được đường về đất bỏ qua ELCB — ví dụ qua ống nước kim loại, qua cấu kiện thép của tòa nhà, hoặc qua dây đất của mạch khác không đi qua ELCB đó — ELCB sẽ không phát hiện chênh lệch dòng và không tác động.

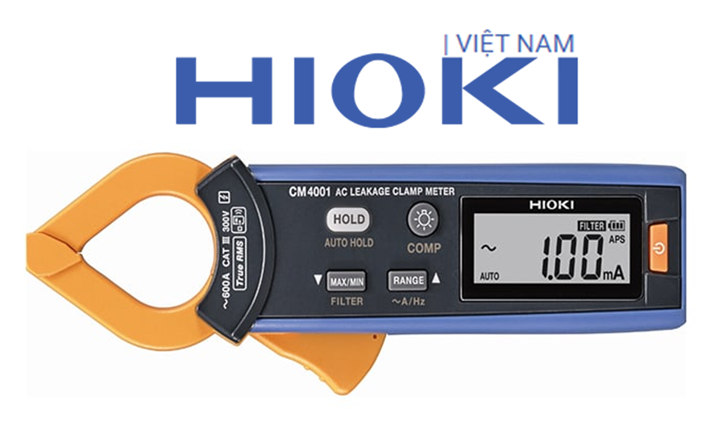

Chẩn đoán bằng: Ampe kìm đo dòng rò Hioki CM4001 kẹp vào tổng dây pha và trung tính qua ELCB. Nếu có dòng rò trên hệ thống nhưng kìm không đo được — dòng đang đi theo đường khác bỏ qua ELCB. Kiểm tra lại sơ đồ đấu nối dây đất.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

Lý do 2 — Tiếp đất yếu: Dòng sự cố quá nhỏ để ELCB tác động

ELCB 30mA chỉ tác động khi dòng rò đất vượt 30mA. Nếu điện trở tiếp đất cao (ví dụ 100Ω thay vì ≤4Ω), dòng sự cố khi chạm vỏ thiết bị 220V chỉ là 220/100 = 2.2A — đủ để điện giật nguy hiểm nhưng thừa để ELCB 30mA tác động.

Nhưng chờ — 2.2A thì phải tác động chứ? Đúng nếu dòng đi qua ELCB. Nhưng nếu người đang chạm vỏ thiết bị đứng trên nền cách điện (giày đế cao su, sàn gỗ khô), điện trở tổng có thể là 50,000Ω — dòng qua người chỉ 220/50000 = 4.4mA — dưới ngưỡng ELCB 30mA. Người vẫn bị tê mà ELCB không nhảy.

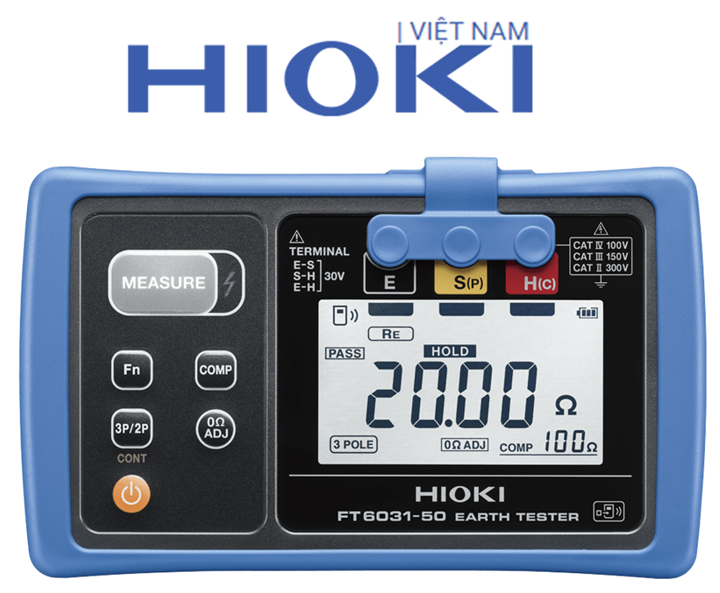

Chẩn đoán bằng: đồng hồ đo điện trở tiếp đất Hioki FT6031-50 đo điện trở tiếp đất thực tế. Nếu điện trở đất cao — hệ thống ELCB không đủ bảo vệ. Cần giảm điện trở tiếp đất bằng cách thêm cọc đất, dùng hóa chất giảm điện trở đất, hoặc dùng hệ thống tiếp đất lưới.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

Lý do 3 — Aptomat bị già hóa, ngưỡng tác động lệch

Aptomat không phải thiết bị vĩnh cửu. Sau nhiều năm, lưỡng kim nhiệt bị mỏi, tiếp điểm bị oxy hóa, lò xo nhả bị yếu — ngưỡng tác động thực tế có thể lệch xa so với đặt định ban đầu. Aptomat 32A có thể không tác động ở 40A, hoặc ngược lại tác động sai ở 25A.

Nút TEST trên ELCB chỉ kiểm tra chức năng cơ học của thiết bị — không kiểm tra ngưỡng dòng tác động thực tế. ELCB vượt TEST nhưng ngưỡng 30mA thực tế có thể đã lệch thành 80mA do tiếp điểm bị mòn.

Chẩn đoán bằng: Dùng thiết bị kiểm tra aptomat chuyên dụng để thử dòng tác động thực tế. Thiết bị đo an toàn điện Hioki ST5520 có thể phát hiện ELCB có thời gian tác động vượt ngưỡng cho phép. Aptomat trên 10 năm tuổi hoặc đã từng bị sự cố lớn cần kiểm tra ngưỡng tác động định kỳ.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

Lý do 4 — Dòng rò tổng tích lũy nhiều thiết bị gần bằng ngưỡng ELCB

Khi nhiều thiết bị điện tử (biến tần, UPS, máy tính, đèn LED driver) cùng chạy, mỗi thiết bị đóng góp một lượng dòng rò tụ điện nhỏ — cộng lại có thể gần 25–28mA. ELCB đang hoạt động ở ngưỡng "gần nhảy" liên tục.

Khi có thêm dòng rò từ người chạm vỏ thiết bị (dù chỉ vài mA), tổng vượt 30mA → ELCB nhảy. Nhưng thực tế người đang bị điện giật dù dòng qua người chỉ 3–5mA. ELCB nhảy "đúng" về kỹ thuật — nhưng muộn hơn so với mức cần thiết để bảo vệ tốt.

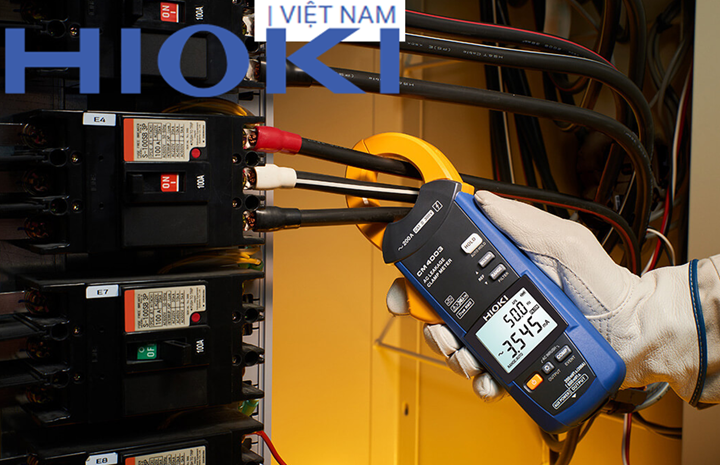

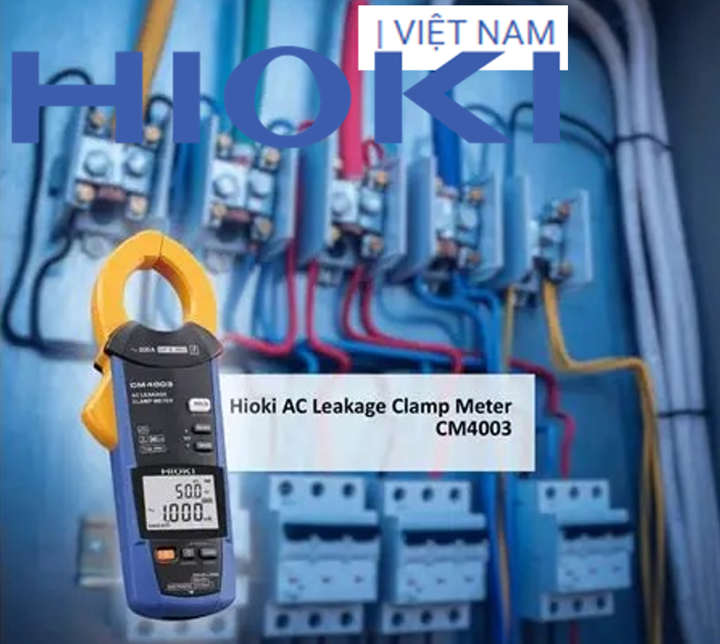

Chẩn đoán bằng: Hioki CM4003 đo dòng rò nền (background leakage current) của toàn hệ thống. Nếu dòng rò nền > 15mA (tức đã chiếm 50% ngưỡng ELCB 30mA) — cần giảm dòng rò nền bằng cách tìm và xử lý thiết bị rò nhiều nhất, hoặc thay ELCB 30mA bằng ELCB nhạy hơn (10mA) cho các mạch quan trọng.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

III. Khi Nào Bắt Buộc Phải Kiểm Tra Lại Hệ Thống Bảo Vệ?

Không chờ đến khi có sự cố. Kiểm tra hệ thống bảo vệ ngay khi xuất hiện bất kỳ dấu hiệu nào sau đây:

ELCB nhảy rồi reset được bình thường — không thể coi là "bình thường, do nhiễu". Mỗi lần nhảy là tín hiệu hệ thống đang có vấn đề cần điều tra. Có người cảm thấy tê khi chạm vỏ thiết bị — dù chỉ một lần. Hệ thống điện lắp đặt trên 10 năm chưa từng kiểm tra thiết bị bảo vệ. Sau khi lắp thêm nhiều thiết bị điện tử (biến tần, máy tính, UPS) vào hệ thống cũ. Sau mùa mưa lũ hoặc sau khi nhà máy bị ngập — độ ẩm ảnh hưởng nghiêm trọng đến cách điện và tiếp đất.

Tại Sao Aptomat Không Nhảy Dù Có Sự Cố? Khi Nào Cần Kiểm Tra Lại Hệ Thống Bảo Vệ?

IV. Mua hang tại Hioki Việt Nam

Aptomat và ELCB không nhảy không có nghĩa là hệ thống an toàn — có thể có nghĩa là hệ thống đang có vấn đề nhưng bảo vệ không đủ nhạy hoặc đang bị "lách". Kiểm tra hệ thống bảo vệ định kỳ bằng thiết bị đo chuyên dụng là bước bắt buộc — không phải tùy chọn.

Hioki Việt Nam cung cấp đầy đủ ampe kìm đo dòng rò, thiết bị đo tiếp đất và Megger chính hãng. Liên hệ Hotline 0914.400.916 hoặc website để được tư vấn và hỗ trỡ miễn phí.
