Bệnh viện là công trình có yêu cầu về độ tin cậy điện cao nhất — chỉ sau các trung tâm dữ liệu và nhà máy điện. Mất điện trong phòng phẫu thuật, ICU hay phòng chăm sóc đặc biệt không chỉ gây gián đoạn hoạt động mà còn có thể trực tiếp đe dọa tính mạng bệnh nhân. Trong môi trường này, điện không đơn thuần là năng lượng vận hành thiết bị, mà là một phần của hệ thống hỗ trợ sự sống.
Đồng thời, tiêu chuẩn an toàn điện trong môi trường y tế thuộc nhóm khắt khe nhất thế giới. Một dòng điện rất nhỏ, gần như không cảm nhận được trong môi trường dân dụng, vẫn có thể gây nguy hiểm nghiêm trọng nếu đi trực tiếp vào cơ thể bệnh nhân qua catheter hoặc điện cực. Chính vì vậy, các phép đo điện trong bệnh viện yêu cầu độ chính xác cao và thiết bị chuyên dụng, không thể thay thế bằng các công cụ đo thông thường.
Bảo trì hệ thống điện bệnh viện không phải công việc dành cho bất kỳ kỹ sư điện nào — nó đòi hỏi hiểu biết sâu về tiêu chuẩn IEC 60364-7-710, IEC 60601-1, hiểu rõ hệ thống IT medical và sử dụng đúng thiết bị đo như đồng hồ vạn năng, ampe kìm AC và đồng hồ đo điện trở cách điện để phát hiện các nguy cơ ở mức rất nhỏ.
.png)
I. Cấu Trúc Hệ Thống Điện Bệnh Viện — Khác Gì Tòa Nhà Thông Thường?
Nguồn điện dự phòng bắt buộc:
Bệnh viện phải có tối thiểu 2 nguồn điện độc lập — lưới điện EVN và máy phát điện dự phòng. Thời gian chuyển đổi tự động (ATS — Automatic Transfer Switch): ≤ 15 giây cho hầu hết khu vực bệnh viện, ≤ 0.5 giây (hoặc UPS không gián đoạn) cho phòng phẫu thuật và ICU. Thời gian phát điện dự phòng tối thiểu: 24 giờ theo QCXDVN 05:2008.
Phân chia khu vực điện theo mức độ nguy hiểm:
IEC 60364-7-710 phân loại khu vực y tế thành 3 nhóm: Nhóm 0 (không dùng thiết bị điện tiếp xúc người): phòng chờ, hành lang, văn phòng. Nhóm 1 (thiết bị y tế tiếp xúc bên ngoài cơ thể): phòng khám thông thường, phòng chụp X-quang. Nhóm 2 (thiết bị y tế tiếp xúc trực tiếp tim hoặc cơ thể bên trong): phòng phẫu thuật, ICU, phòng hồi sức.
Nhóm 2 đòi hỏi hệ thống IT medical (cách ly hoàn toàn khỏi đất) và yêu cầu điện trở tiếp đất cực thấp (≤ 0.1Ω) tại tất cả ổ cắm.
Hệ thống IT Medical (Isolated Terra):
Thay vì hệ thống TN-S thông thường (một đầu máy biến áp nối đất), hệ thống IT medical dùng biến áp cách ly — cả hai dây đầu ra đều không nối đất trực tiếp. Khi có sự cố chạm đất đầu tiên, không có dòng điện sự cố chạy qua bệnh nhân. Hệ thống IMD (Insulation Monitoring Device) phát hiện ngay sự cố đầu tiên và cảnh báo trước khi sự cố thứ hai xảy ra. Điều này bảo vệ bệnh nhân với thiết bị tiếp xúc tim (catheter, điện cực ECG nội tâm) khỏi nguy cơ vi chấn điện.
.png)
II. Thông Số Đo Lường Quan Trọng Nhất Trong Bệnh Viện
Dòng rò thiết bị y tế — Thông số quan trọng nhất:
IEC 60601-1 quy định dòng rò tối đa cho thiết bị y tế theo từng loại: Loại B (tiếp xúc bề mặt da): Touch current ≤ 100µA (0.1mA). Loại BF (tiếp xúc bề mặt, đầu đo nổi): Patient leakage current ≤ 100µA. Loại CF (tiếp xúc tim trực tiếp): Patient leakage current ≤ 10µA (0.01mA).
Ngưỡng 10µA của thiết bị CF là cực kỳ nhỏ — nhỏ hơn dòng rò tụ điện trong nhiều thiết bị điện thông thường. Dòng rò này không thể đo bằng ampe kìm thông thường mà cần thiết bị chuyên dụng.
Điện trở tiếp đất bảo vệ:
Tại các ổ cắm trong phòng phẫu thuật và ICU (nhóm 2): ≤ 0.2Ω từ ổ cắm đến thanh PE. Điện trở tiếp đất tổng hệ thống: ≤ 0.1Ω. Điện trở đẳng thế giữa các vật dẫn trong phòng bệnh nhân: ≤ 0.1Ω.
Điện trở cách điện hệ thống IT medical:

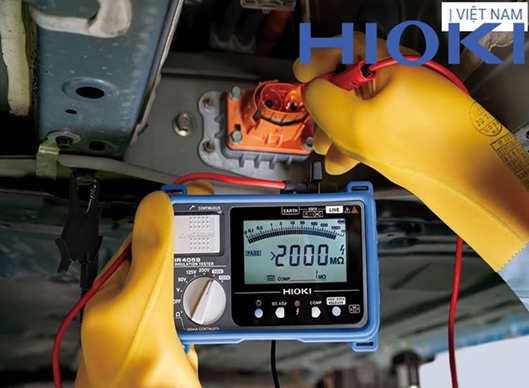

IMD theo dõi liên tục — giá trị cảnh báo thường đặt ở 50kΩ. Kiểm tra định kỳ bằng. Đồng hồ đo điện trở cách điện Hioki IR4056-21 — xác nhận điện trở cách điện từng đường dây về đất ≥ 50kΩ khi không có sự cố.
.png)
III. Quy Trình Kiểm Tra Định Kỳ Hệ Thống Điện Bệnh Viện
Hàng tháng:
Kiểm tra chức năng ATS — ngắt lưới EVN mô phỏng, xác nhận máy phát khởi động trong ≤ 15 giây và cấp điện đầy đủ. Đo điện áp và tần số đầu ra máy phát bằng đồng hồ vạn năng DT4261 — phải trong ±5% so với 220V/50Hz. Kiểm tra đèn báo IMD tất cả phòng nhóm 2 — đèn vàng hoặc đỏ: điều tra nguyên nhân ngay.

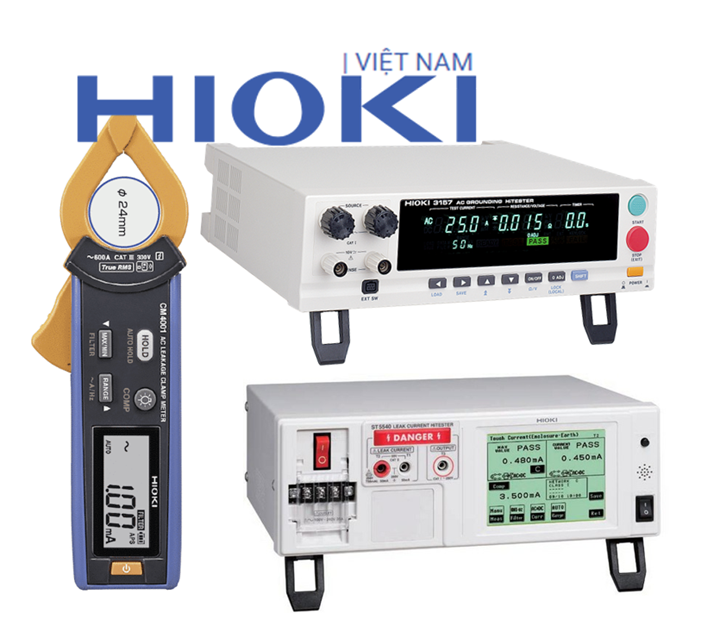

Đo dòng rò tổng từng nhánh bằng ampe đo dòng rò CM4001 — ngưỡng cảnh báo trong bệnh viện thấp hơn nhiều so với nhà máy công nghiệp.
Hàng quý:
Đo dòng rò thiết bị y tế quan trọng bằng Hioki ST5540 — máy gây mê, máy thở, máy monitoring, máy bơm truyền dịch. Thiết bị nào có dòng rò vượt ngưỡng loại của nó: ngừng sử dụng và gửi đi kiểm tra/sửa chữa ngay. Đo điện trở tiếp đất bảo vệ tại các ổ cắm nhóm 2 bằng thiết bị đo an toàn điện Hioki 3157 — phải ≤ 0.2Ω. Đo điện trở đẳng thế giữa các vật dẫn trong phòng bệnh nhân nhóm 2.
Hàng năm:
Kiểm tra toàn diện theo IEC 60364-7-710. Đo điện trở cách điện toàn bộ hệ thống dây điện bằng IR4056-21. Thử nghiệm thời gian tác động bảo vệ chạm đất của các mạch. Kiểm tra UPS — dung lượng thực tế và thời gian backup. Kiểm tra máy phát điện — tải thử tối thiểu 80% công suất trong 2 giờ.
.png)
IV. Thách Thức Đặc Biệt: Bảo Trì Không Thể Ngừng Điện
Khác với nhà máy hoặc tòa nhà thương mại, hệ thống điện bệnh viện — đặc biệt tại ICU, phòng mổ và khu hồi sức — không cho phép ngừng điện để kiểm tra hay bảo trì. Mọi thao tác kỹ thuật đều phải được thực hiện trong điều kiện hệ thống đang vận hành (live maintenance), nơi mà chỉ một sai sót nhỏ cũng có thể gây ảnh hưởng trực tiếp đến bệnh nhân. Điều này đặt ra yêu cầu rất cao đối với kỹ sư điện: không chỉ hiểu hệ thống mà còn phải lựa chọn đúng phương pháp đo và thiết bị phù hợp để đảm bảo an toàn tuyệt đối.
Trong thực tế, phần lớn các phép đo quan trọng đều phải thực hiện khi có tải. Ví dụ, dòng rò của thiết bị y tế không phải là giá trị cố định — nó thay đổi theo trạng thái hoạt động. Một thiết bị có thể đạt chuẩn khi không tải nhưng vượt ngưỡng khi vận hành thực tế. Vì vậy, việc đo trong điều kiện đang sử dụng mới phản ánh đúng mức độ an toàn. Các thiết bị như ampe kìm AC Hioki CM4001 cho phép đo dòng rò mà không cần ngắt điện, giúp kỹ sư kiểm tra nhanh toàn bộ hệ thống phân phối. Tương tự, đồng hồ vạn năng Hioki DT4261 được sử dụng để đo điện áp và kiểm tra nguồn cấp ngay trong quá trình vận hành, đảm bảo không có sai lệch ảnh hưởng đến thiết bị y tế. Một điểm đặc biệt quan trọng là khả năng đo điện trở tiếp đất khi hệ thống đang hoạt động. Hioki 3157 cho phép thực hiện điều này với dòng thử thấp, không gây ảnh hưởng đến thiết bị đang kết nối — đây là yếu tố then chốt trong môi trường bệnh viện.
Tuy nhiên, không phải phép đo nào cũng có thể thực hiện “live”. Đo cách điện là trường hợp ngoại lệ. Khi sử dụng đồng hồ đo điện trở cách điện, bắt buộc phải ngắt điện mạch để tránh làm hỏng thiết bị và đảm bảo kết quả chính xác. Vì vậy, công việc này cần được lên kế hoạch chi tiết, thường thực hiện vào khung giờ thấp điểm (3–5 giờ sáng), chia nhỏ từng khu vực và luôn có phương án cấp nguồn dự phòng.
Ngoài yếu tố kỹ thuật, bảo trì “không ngừng điện” còn đòi hỏi quy trình phối hợp chặt chẽ giữa đội kỹ thuật và đội y tế. Mọi thao tác đều phải được thông báo trước, có giám sát và có phương án xử lý sự cố ngay lập tức. Đây là môi trường mà kỹ thuật điện không chỉ là công việc vận hành mà còn liên quan trực tiếp đến an toàn sinh mạng.
.png)
V. Hồ Sơ Thiết Bị Y Tế — Tài Liệu Pháp Lý Quan Trọng
Mỗi thiết bị y tế phải có hồ sơ kiểm tra đầy đủ, bao gồm kết quả đo dòng rò, điện trở tiếp đất và các thông số an toàn khác. Hồ sơ này không chỉ phục vụ quản lý kỹ thuật mà còn là tài liệu pháp lý quan trọng.
Trong trường hợp xảy ra sự cố, hồ sơ này là bằng chứng để xác định trách nhiệm và đảm bảo rằng thiết bị đã được kiểm tra đúng quy trình. Việc thiếu hồ sơ hoặc ghi chép không đầy đủ có thể dẫn đến hậu quả nghiêm trọng về pháp lý và tài chính.
.png)
MUA HÀNG TẠI HIOKI VIỆT NAM
Bảo trì hệ thống điện bệnh viện đòi hỏi kiến thức chuyên sâu về tiêu chuẩn y tế, thiết bị đo chuyên dụng và quy trình nghiêm ngặt không thể đơn giản hóa. Hioki ST5540 đo dòng rò thiết bị y tế, Hioki 3157 đo tiếp đất bảo vệ và Hioki IR4056-21 đo cách điện là bộ ba thiết bị không thể thiếu trong bảo trì điện bệnh viện chuyên nghiệp.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ miến phí.
