Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

Sét là một trong những mối nguy hiểm tự nhiên gây thiệt hại nặng nề nhất cho hệ thống điện và thiết bị điện tử. Tại Việt Nam — quốc gia nằm trong vùng nhiệt đới có mật độ sét cao — nhà máy, tòa nhà và công trình hạ tầng cần hệ thống chống sét được thiết kế, lắp đặt và bảo trì đúng tiêu chuẩn. Nhưng thực tế cho thấy nhiều công trình có hệ thống chống sét "trên giấy tờ" mà không được kiểm định đúng cách — dẫn đến thiệt hại khi sét đánh vẫn xảy ra dù đã lắp đặt kim thu sét.

Bài viết này phân tích toàn diện hệ thống chống sét — từ nguyên lý hoạt động, phương pháp đo kiểm, đến quy trình nghiệm thu và bảo trì — với trọng tâm là vai trò của thiết bị đo trong từng giai đoạn.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

I. Hệ Thống Chống Sét Gồm Những Gì?

Theo tiêu chuẩn IEC 62305 và TCVN 9385:2012, hệ thống bảo vệ sét (Lightning Protection System — LPS) bao gồm ba thành phần chính, hoạt động phối hợp với nhau để đảm bảo dòng sét được dẫn xuống đất một cách an toàn mà không gây hư hại cho công trình và thiết bị bên trong.

Hệ thống chống sét ngoài (External LPS) bao gồm kim thu sét, dây dẫn xuống và hệ thống tiếp đất. Kim thu sét được đặt tại các vị trí cao nhất của công trình để thu bắt tia sét. Dòng sét sau đó được dẫn qua dây dẫn xuống đến hệ thống tiếp đất. Vai trò của dây dẫn xuống là đảm bảo dòng sét đi theo đường dẫn có điện trở thấp nhất, tránh lan sang các kết cấu khác.

Hệ thống tiếp đất là phần quan trọng nhất trong toàn bộ hệ thống. Đây là nơi dòng sét được tản vào đất. Nếu hệ thống tiếp đất không đạt yêu cầu, điện áp tại điểm tiếp đất sẽ tăng cao và có thể gây phóng điện ngược vào hệ thống điện hoặc kết cấu kim loại của công trình.

Hệ thống chống sét trong (Internal LPS) có nhiệm vụ giảm thiểu nguy cơ phóng điện bên trong công trình. Đẳng thế chống sét giúp cân bằng điện thế giữa các phần kim loại, tránh hiện tượng chênh lệch điện áp gây tia lửa. Cách ly điện được áp dụng khi không thể nối trực tiếp các phần kim loại, đảm bảo khoảng cách an toàn để ngăn phóng điện.

Hệ thống chống xung sét lan truyền (SPD — Surge Protection Device) bảo vệ thiết bị điện và điện tử khỏi các xung điện áp cao lan truyền qua đường dây điện và tín hiệu. SPD thường được lắp tại tủ điện chính, tủ phân phối và gần các thiết bị nhạy cảm.

Một hệ thống chống sét chỉ thực sự hiệu quả khi cả ba thành phần này được thiết kế đồng bộ và kiểm tra đầy đủ.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

II. Tham Số Quan Trọng Nhất: Điện Trở Tiếp Đất Chống Sét

Hiệu quả của hệ thống chống sét phụ thuộc trực tiếp vào điện trở tiếp đất — khả năng tản dòng sét vào đất đủ nhanh để điện áp tại điểm tiếp đất không tăng quá cao. Dòng sét có thể lên đến 200kA — nếu điện trở tiếp đất là 10Ω, điện áp tại điểm tiếp đất sẽ lên đến 200,000A × 10Ω = 2,000,000V — đủ để gây phóng điện ngược vào các hệ thống điện trong công trình.

Yêu cầu điện trở tiếp đất chống sét theo TCVN 9385:

Công trình cấp I (rủi ro cao: bệnh viện, nhà máy điện, công trình nguy hiểm cháy nổ): ≤ 1Ω. Công trình cấp II (tòa nhà thương mại, nhà máy công nghiệp, trường học): ≤ 4Ω. Công trình cấp III (nhà ở, công trình dân dụng thông thường): ≤ 10Ω.

Đây là yêu cầu điện trở tiếp đất đo tại điều kiện bất lợi nhất (mùa khô) — không phải điều kiện tốt nhất.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

III. Đo Điện Trở Tiếp Đất Chống Sét — Phương Pháp Và Thiết Bị

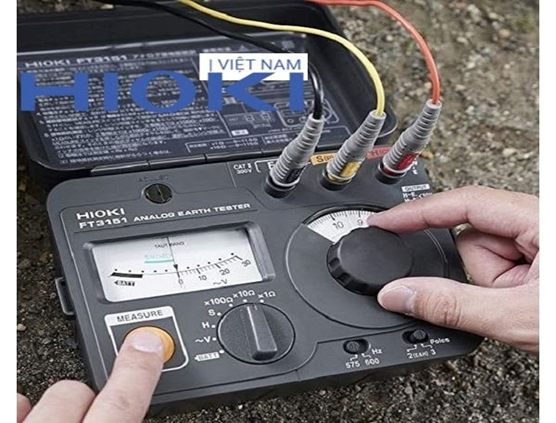

Phương pháp 3 cực (Fall-of-Potential):

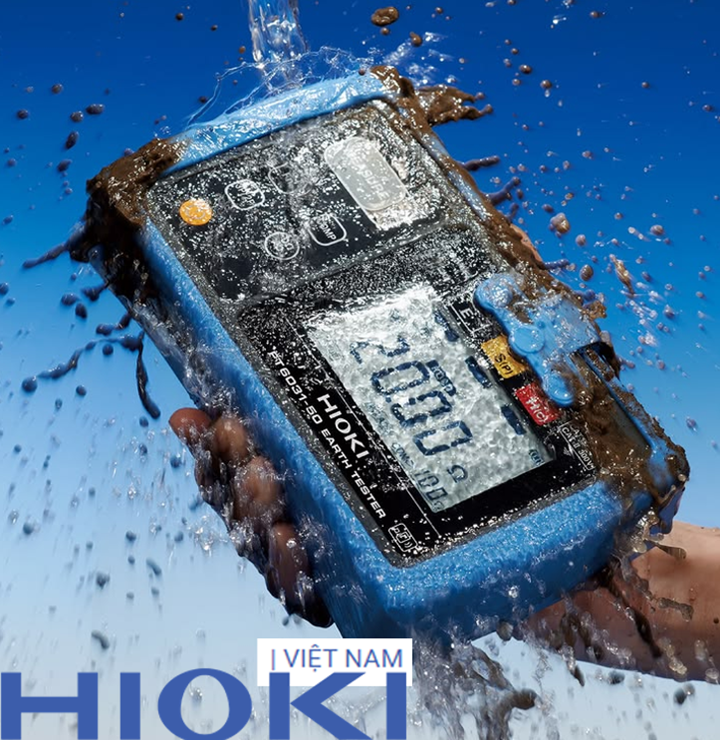

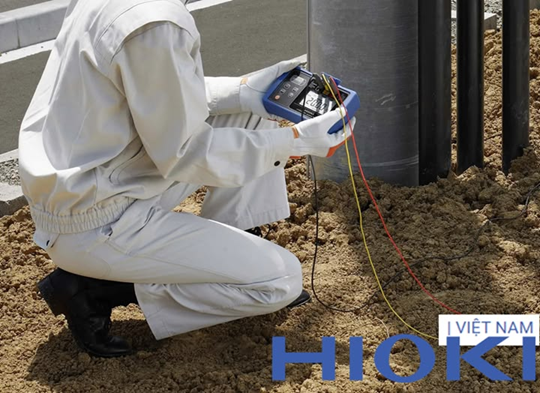

Đây là phương pháp chuẩn theo IEEE 81 và IEC 62305-3 Annex B. Đồng hồ đo điện trở tiếp đất Hioki FT6031-50 - thực hiện phép đo bằng cách bơm dòng AC tần số 128Hz (khác 50Hz để tránh nhiễu lưới) giữa cọc E (điện cực đất cần đo) và cọc C (cọc dòng phụ đặt cách 20–40m), đo điện áp tại cọc P (cọc điện áp phụ đặt tại 62% khoảng cách E–C).

Đặc điểm kỹ thuật của FT6031-50 phù hợp cho đo chống sét: dải đo 0.01Ω–2000Ω, bộ lọc loại nhiễu 50Hz và nhiễu điện thế đất, kháng nhiễu cao. Đặc biệt quan trọng khi đo tại các công trình nằm gần trạm biến áp hoặc đường dây điện cao thế — môi trường có nhiều nhiễu điện thế đất.

Phương pháp kìm đo:

Hioki FT6380 — kìm đo điện trở tiếp đất không cần cọc phụ. Phù hợp kiểm tra nhanh điện trở tiếp đất từng dây xuống (down conductor) trong hệ thống chống sét có lưới tiếp đất. Ưu điểm lớn: không cần ngắt kết nối — đo trực tiếp khi hệ thống đang nối đầy đủ, không gián đoạn bảo vệ.

Lưu ý quan trọng khi đo tiếp đất chống sét:

Phải đo vào mùa khô (tháng 12–4 tại miền Nam, tháng 11–3 tại miền Bắc) — không đo vào mùa mưa và coi đó là kết quả đại diện. Nếu kết quả đo đạt tiêu chuẩn vào mùa mưa nhưng chưa đo mùa khô — hệ thống chưa được nghiệm thu thực sự. Ghi lại thời tiết, ngày mưa cuối cùng, độ ẩm đất ước tính tại thời điểm đo — đây là thông tin không thể thiếu trong biên bản nghiệm thu.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

IV. Kiểm Tra Tính Liên Tục Của Hệ Thống Dây Dẫn Sét

Ngoài điện trở tiếp đất, hệ thống chống sét còn cần kiểm tra tính liên tục điện của toàn bộ đường dẫn từ kim thu sét xuống đất — bao gồm mối hàn, kẹp nối, đầu nối dây xuống và kết nối vào thanh đẳng thế.

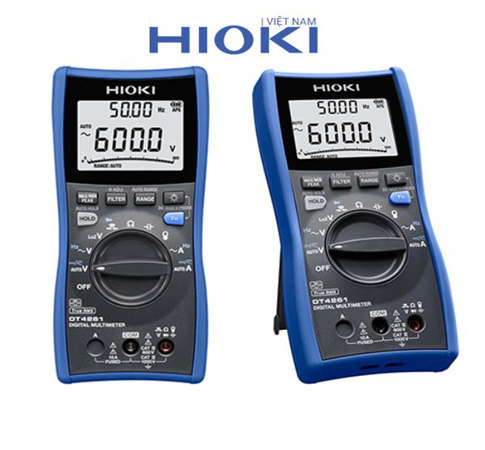

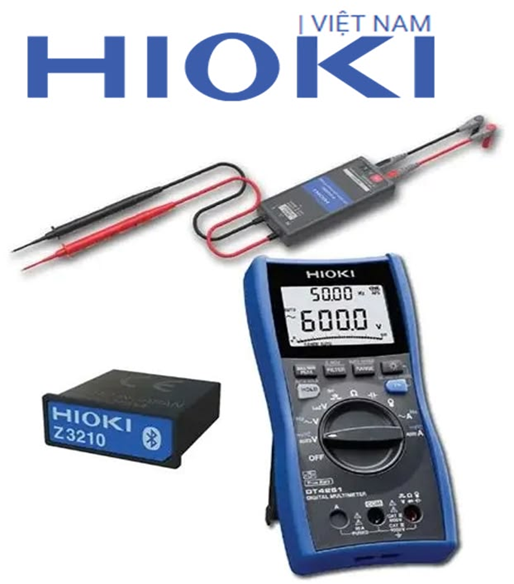

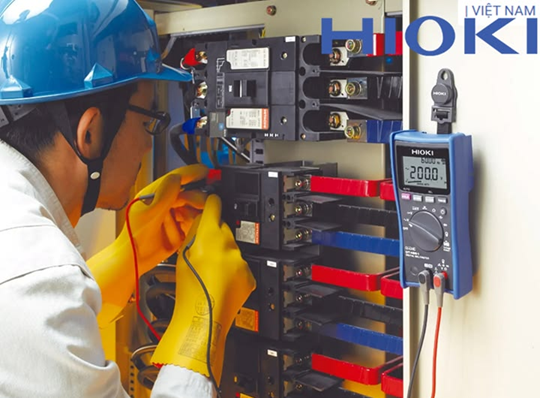

Thực hiện: Đồng hồ vạn năng Hioki DT4261 đo điện trở thông mạch từ kim thu sét xuống đến điểm tiếp đất. Điện trở toàn tuyến dây xuống (bao gồm cả đoạn cọc đất) phải nhất quán với điện trở tiếp đất đo được — nếu chênh lệch lớn: có điểm tiếp xúc kém trên đường dây xuống.

Kiểm tra kẹp kiểm tra (test clamp/measurement joint) — là điểm tháo ra được trên đường dây xuống để đo điện trở riêng của điện cực đất mà không phải tháo toàn bộ hệ thống. Tất cả các dây xuống hợp lệ phải có kẹp kiểm tra theo TCVN 9385.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

V. Chu Kỳ Kiểm Tra Và Bảo Trì Hệ Thống Chống Sét

Theo TCVN 9385 và IEC 62305-3:

Kiểm tra thường xuyên (sau mỗi trận sét lớn hoặc hàng quý): Quan sát trực quan: kiểm tra dây xuống không bị đứt, kẹp nối không bị ăn mòn, SPD đèn báo OK. Kiểm tra kẹp kiểm tra không bị lỏng.

Kiểm tra định kỳ hàng năm: Đo điện trở tiếp đất tất cả điện cực bằng FT6031-50. Kiểm tra tính liên tục toàn bộ đường dây xuống. Kiểm tra tình trạng SPD tất cả cấp (tủ điện tổng, tủ phân phối, thiết bị).

Kiểm tra định kỳ 4 năm/lần (theo IEC 62305): Kiểm tra toàn diện tất cả thành phần LPS. Đo điện trở tiếp đất trong điều kiện mùa khô. Kiểm tra ăn mòn và hao mòn dây và kẹp nối — thay thế nếu tiết diện giảm > 25%. Cập nhật đánh giá rủi ro sét nếu có thay đổi công trình.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

VI. Biên Bản Nghiệm Thu Chống Sét

Biên bản nghiệm thu là tài liệu pháp lý quan trọng chứng minh hệ thống chống sét đã được kiểm tra và đạt yêu cầu. Biên bản phải bao gồm đầy đủ thông tin về điện cực đất, kết quả đo, điều kiện đo, thiết bị sử dụng và chữ ký xác nhận.

Việc thiếu thông tin trong biên bản có thể dẫn đến việc không được công nhận trong các trường hợp xử lý bảo hiểm hoặc tranh chấp kỹ thuật. Do đó, việc ghi chép đầy đủ và chính xác là yêu cầu bắt buộc.

Hệ Thống Chống Sét Toàn Diện: Từ Thiết Kế Đến Nghiệm Thu Và Bảo Trì Bằng Thiết Bị Đo

MUA HÀNG TẠI HIOKI VIỆT NAM

Hioki Việt Nam cung cấp các giải pháp đo kiểm toàn diện cho hệ thống chống sét, bao gồm Hioki FT6031-50 và Hioki FT6380. Đây là bộ công cụ giúp kỹ sư thực hiện đầy đủ quy trình từ đo điện trở tiếp đất, kiểm tra hệ thống đến nghiệm thu và bảo trì theo tiêu chuẩn quốc tế.

Một hệ thống chống sét chỉ thực sự hiệu quả khi được kiểm chứng bằng đo lường thực tế. Việc đầu tư vào thiết bị đo không chỉ giúp đảm bảo an toàn mà còn giảm thiểu rủi ro và chi phí vận hành trong dài hạn.

Liên hệ hotline 0914.400.916 hoặc truy cập website để được tư vấn giải pháp phù hợp và trải nghiệm các công nghệ đo lường tiên tiến nhất hiện nay.
