Nhà máy dệt may là một trong những môi trường khắc nghiệt nhất đối với hệ thống điện — kết hợp bụi vải, độ ẩm cao từ máy hơi, rung động liên tục từ máy dệt và nhu cầu vận hành gần như 24/7. Hệ thống điện trong nhà máy dệt may có những thách thức đặc thù mà kỹ sư điện công nghiệp thông thường có thể chưa từng gặp — và cần bộ thiết bị đo phù hợp để chẩn đoán, bảo trì và vận hành an toàn.
Bài viết này phân tích từng thách thức điện đặc thù của ngành dệt may và xác định thiết bị đo nào giải quyết từng thách thức đó.
.png)
I. Thách Thức 1: Bụi Vải Tích Tụ Trong Tủ Điện Và Trên Thiết Bị Đo
Đây là vấn đề số một và nghiêm trọng nhất trong nhà máy dệt may. Bụi vải (cotton, polyester, nylon) bay khắp nơi trong xưởng sản xuất — đặc biệt tại khu vực máy dệt, máy kéo sợi và máy cắt vải. Bụi vải có khả năng thấm qua khe hở nhỏ nhất, tích tụ bên trong tủ điện, bám vào cuộn dây motor, cản trở quạt làm mát và quan trọng nhất — bụi vải có thể dẫn điện khi hút ẩm, làm giảm điện trở cách điện bề mặt.
Hậu quả thực tế của bụi vải tích tụ trong hệ thống điện: Tủ điện tích tụ bụi vải sau 2–3 tháng không vệ sinh — lớp bụi ẩm trên busbar và aptomat tạo ra dòng rò bề mặt, gây ELCB nhảy ngẫu nhiên. Motor máy dệt có quạt làm mát bị tắc bụi — quá nhiệt trong vòng 3–4 tháng vận hành. Nhiệt độ cuộn dây tăng dần mà không ai nhận ra cho đến khi cách điện cháy.
Thiết bị đo phù hợp:

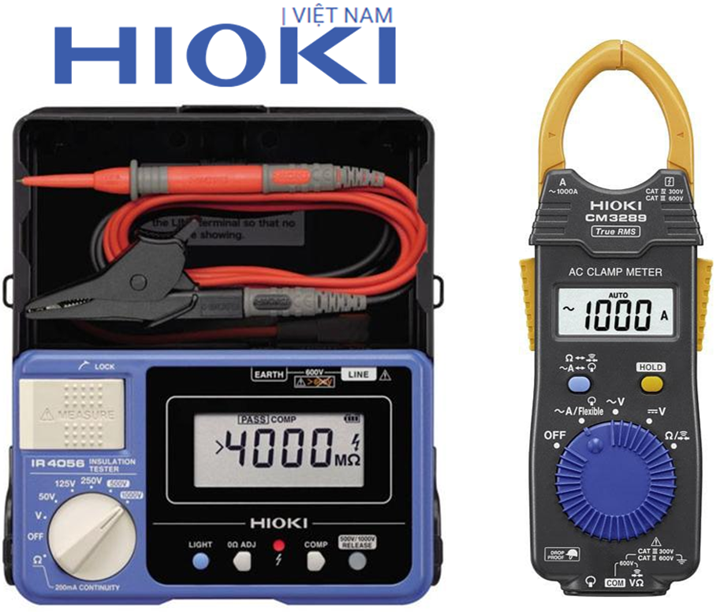

Đồng hồ đo điện trở cách điện Hioki IR4056-21: đo điện trở cách điện bề mặt busbar và cuộn dây motor. Trong nhà máy dệt may, chu kỳ đo cách điện nên rút ngắn xuống 3 tháng/lần (thay vì 12 tháng/lần như môi trường sạch). Nếu điện trở cách điện giảm mạnh giữa hai lần đo liên tiếp — bụi vải đang tích tụ và cần vệ sinh tủ điện ngay.
Ampe kìm AC Hioki CM3289: đo dòng điện motor máy dệt hàng tháng — xu hướng tăng dòng với cùng tải là dấu hiệu motor đang nóng hơn bình thường do quạt làm mát bị tắc bụi.
Biện pháp phòng ngừa: Tủ điện trong nhà máy dệt may phải đạt IP54 tối thiểu (tốt hơn là IP65) để ngăn bụi vải lọt vào. Lắp bộ lọc khí có thể thay thế tại cửa thông gió tủ điện — kiểm tra và thay lọc hàng tháng. Vệ sinh bên trong tủ điện bằng khí nén khô mỗi quý.
II. Thách Thức 2: Biến Tần Dày Đặc Và Sóng Hài Tích Lũy
Nhà máy dệt may hiện đại sử dụng biến tần (VFD) rộng rãi — mỗi máy dệt Jacquard có 2–4 biến tần điều khiển tốc độ chính xác của từng trục. Nhà máy 200 máy dệt có thể có đến 600–800 biến tần đang hoạt động đồng thời. Mật độ biến tần cao như vậy tạo ra môi trường sóng hài cực kỳ nghiêm trọng.
THD dòng điện trong nhà máy dệt may với 800 biến tần thường đạt 25–45% — mức cực kỳ cao, gây ra nhiều hậu quả dây chuyền: tụ bù công suất phản kháng cộng hưởng và nổ liên tục, máy biến áp nóng hơn thiết kế, dây trung tính bị quá tải do sóng hài bậc 3 tích lũy, thiết bị điều khiển PLC và cảm biến hoạt động không ổn định.
Thiết bị đo phù hợp:

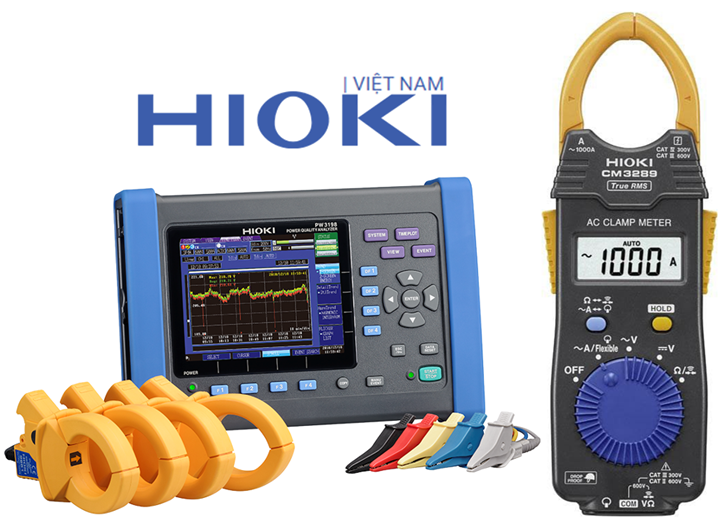

Thiết bị phân tích công suất và chất lượng điện Hioki PW3198 - phân tích THD điện áp và THD dòng điện đến bậc 50, ghi lịch sử 7 ngày. Đây là thiết bị bắt buộc khi điều tra nguyên nhân tụ bù nổ liên tục hoặc máy biến áp quá nhiệt. Dữ liệu THD theo từng bậc sóng hài giúp kỹ sư thiết kế bộ lọc sóng hài đúng loại — passive filter cho sóng hài bậc 5 và 7, hoặc active filter cho phổ sóng hài phức tạp hơn.
Hioki PW3360 - ghi liên tục điện năng, hệ số công suất và THD trong nhiều tuần — cung cấp hồ sơ đầy đủ để lập kế hoạch cải thiện chất lượng điện tổng thể cho nhà máy.
Dòng điện dây trung tính: Trong nhà máy dệt may có nhiều SMPS và biến tần, dây trung tính thường bị quá tải do sóng hài bậc 3. Dùng ampe kìm AC CM3289 đo dòng dây trung tính tại tủ điện phân phối — nếu dòng trung tính vượt 173% dòng pha, cần tăng tiết diện dây trung tính ngay.
III. Thách Thức 3: Độ Ẩm Cao Từ Máy Hơi Và Phòng Xử Lý Vải
Khu vực phòng nhuộm, phòng hoàn thiện và khu vực máy hơi trong nhà máy dệt may có độ ẩm không khí lên đến 80–95% — môi trường cực kỳ khắc nghiệt cho cách điện thiết bị điện. Hơi nước thấm vào tủ điện, motor và dây cáp — làm giảm điện trở cách điện đột ngột, gây dòng rò tăng vọt.
Sự cố điển hình: Motor máy nhuộm đang hoạt động tốt — sau ca vệ sinh máy bằng nước áp lực, máy không khởi động lại được vì nước thấm vào cuộn dây, điện trở cách điện giảm xuống dưới 1MΩ.
Thiết bị đo phù hợp:

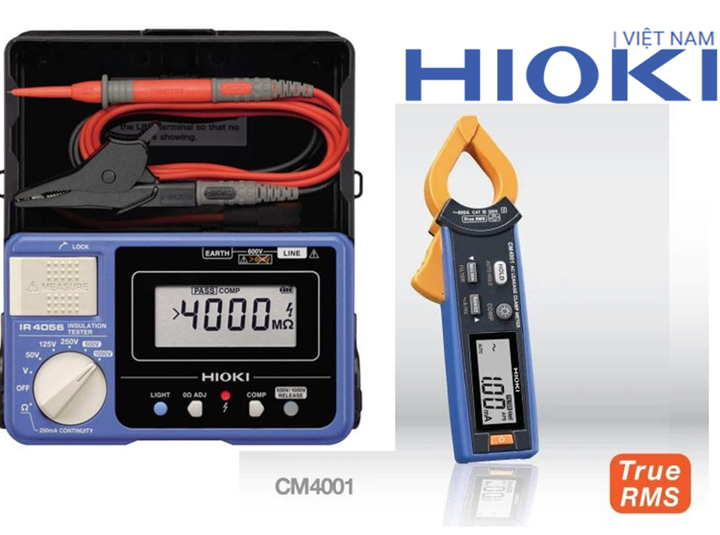

Đồng hồ đo điện trở cách điện Hioki IR4056-21 — đo điện trở cách điện trước mỗi lần khởi động motor trong khu vực ẩm ướt sau khi vệ sinh. Motor có IR < 10MΩ: cần sấy khô ít nhất 4–8 tiếng trước khi đóng điện. Không được phép đóng điện motor có IR < 1MΩ trong bất kỳ trường hợp nào.
Ampe kìm đo dòng rò Hioki CM4001 — đo dòng rò tổng từng nhánh điện trong khu vực ẩm. Lắp đặt hệ thống ELCB 30mA tại tất cả mạch điện trong khu vực ẩm là bắt buộc theo QCVN và IEC 60364-7. Kiểm tra dòng rò nền hàng tuần — dòng rò nền tăng là dấu hiệu sớm của cách điện đang suy giảm.
.png)
IV. Thách Thức 4: Rung Động Liên Tục Làm Lỏng Đầu Nối
Máy dệt tạo ra rung động cơ học liên tục — đặc biệt các máy dệt kiếm (rapier loom) và máy dệt thoi nước (water jet loom) có tần số rung 200–600 lần/phút. Rung động này lan qua sàn nhà đến tủ điện và thiết bị — làm lỏng dần bu lông đầu cực aptomat, đầu cốt dây và đầu nối busbar.
Điểm nối lỏng gây điện trở tiếp xúc tăng → nhiệt cục bộ → cháy điểm nối → có thể gây cháy tủ điện. Đây là nguyên nhân phổ biến thứ 2 gây cháy tủ điện trong nhà máy dệt may (sau bụi vải tích tụ).
Thiết bị đo và biện pháp xử lý:

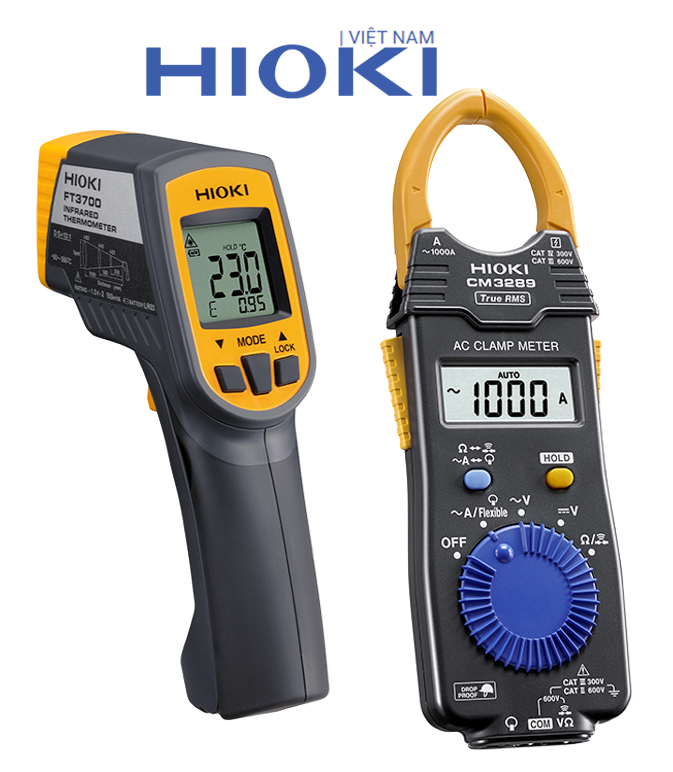

Nhiệt kế hồng ngoại Hioki FT3700 quét tất cả điểm nối trong tủ điện khi đang mang tải — điểm nào nóng hơn xung quanh > 10°C: siết lại ngay. Thực hiện định kỳ mỗi 3 tháng trong nhà máy dệt may (thay vì 12 tháng/lần ở môi trường ít rung hơn).
Ampe kìm AC Hioki CM3289 — đo dòng điện từng nhánh sau khi siết lại đầu nối. Dòng điện giảm nhẹ sau khi siết đầu nối lỏng là dấu hiệu điện trở tiếp xúc đã giảm — phép đo định lượng hiệu quả của công tác bảo trì.
Biện pháp phòng ngừa: Dùng bu lông chống rung (lock washer, nyloc nut) tại tất cả đầu nối trong tủ điện. Thực hiện moment lực đúng theo catalog thiết bị khi lắp đặt ban đầu — không siết tay ước chừng. Kiểm tra và siết lại tất cả đầu nối 3 tháng/lần trong môi trường rung động cao.
V. Thách Thức 5: Chiếu Sáng Đúng Tiêu Chuẩn — Yêu Cầu Đặc Thù Ngành May
Công nhân may phải phân biệt màu sắc và chi tiết vải rất nhỏ — độ chiếu sáng và chỉ số hoàn màu (CRI) không đủ ảnh hưởng trực tiếp đến chất lượng sản phẩm và sức khỏe mắt của công nhân. QCVN 22:2012/BYT yêu cầu độ chiếu sáng tối thiểu 500 lux cho khu vực may mặc, 750 lux cho kiểm tra chất lượng, CRI ≥ 80.
Thiết bị đo ánh sáng chuyên dụng từ dòng thiết bị đo môi trường Hioki giúp kiểm tra độ chiếu sáng định kỳ — phát hiện đèn suy giảm quang thông theo thời gian trước khi ảnh hưởng đến chất lượng sản phẩm.
.png)
Mua hàng tại HIOKI Việt Nam
Nhà máy dệt may đặt ra những thách thức điện đặc thù mà quy trình bảo trì tiêu chuẩn của nhà máy sản xuất thông thường chưa đủ giải quyết. Tần suất bảo trì cao hơn, thiết bị đo IP54 hoặc cao hơn, và sự chú trọng đặc biệt vào bụi vải, độ ẩm, rung động và sóng hài là những yếu tố phân biệt chương trình bảo trì điện hiệu quả trong ngành dệt may.
Hioki Việt Nam cung cấp đầy đủ bộ thiết bị từ ampe kìm AC CM3289, Megger IR4056-21 đến power analyzer PW3198 — tất cả chính hãng Nhật Bản với hỗ trợ kỹ thuật tiếng Việt tại TP.HCM.
Liên hệ Hotline 0914.400.916 hoặc qua website để được tư vấn và hỗ trợ miễn phí.
